BNLS-Werkspoor - Mat '34 Diesel 3 van MK modelbouwstudio's

[Ivo tB]

@Ivo: Vergeten je pilletjes te nemen of te veel soldeerdampen van loodhoudend soldeer gesnoven?

Ach, volgens mij zijn we steeds bezig de lat hoger te leggen. Ik kijk met verbazing naar wat een ESU lok allemaal doet. En een rookgenerator bij een stoomlok is inmiddels onvoldoende. Daar hoort nu een ventilator bij, die de rook in het tempo van de exhaust naar buiten stuwt. Allemaal mooi, maar veel te weinig stoom en eigenlijk moet het dan ook uit de cylinderkranen (extra functie op een decoder om aan en uit te zetten) en andere lekken komen.
Dus een verlicht bedieningspaneel is maar een klein stapje.

En maar klagen dat modelspoor zo duur is geworden.............

mvg,
Ivo

[Karst Drenth]

Is die derde niet voor de sluitverlichting?

Yep

Is er eigenlijk nog wel wat over van de originele kit

De messing rijtuig kappen en de resin koppen   De bodems in hun oer-vorm ook, alleen is daar al zoveel resin afgefreesd....


Grtzz,

Karst

[Frans van Meerwijk]

Oké, duidelijk...

Er is dus voor dit model nog lang geen sprake van dat 'omgekeerde L-sein'...

En inderdaad, als ik terugkijk naar die eerste stapjes van Mä op het digitale vlak en wat een moderne lok allemaal kan...

Ach Martin, de originele kit leverde overduidelijk het 'basismateriaal': Zonder oneerbiedig te willen overkomen; ik zie veel overeenkomsten met de trammodelletjes van BEC, die ook door menigeen totaal worden geverherbouwd en fatsoenlijk gemotoriseerd... En dan kun je gaan argumenteren, dat het dan wellicht eenvoudiger was geweest om van "platte plaat" uit te gaan, maar dát is toch weer een stapje te ver voor velen!

Frans

[Chris Westerduin]

Laat lekker die meterverlichting voor wat het is, heb die meestal aan zodat er bijna niks te zien is op die panelen in de 1:1 modellen!

[ATB]

Deze





Groeten Arjen

Nou ik weet nog wel een haalbare uitdaging (hoeft van mij niet hoor!). De bagagerekken

Prachtig, prachtig wat jij tot nu toe al van dit model hebt gemaakt Karst. Genieten

Ted

[Karst Drenth]

Ik heb hier nog een prototype van FRIE liggen... eens even passen

[dh3201]

Ik denk dat een sluitlicht in het echt eigenlijk warmer rood is dan het rood van een LED. Dus de LED test bij de trein geeft vast een ander resultaat.

Waarbij er ook nog kleurverschil is tussen sluitseinen met kleurwisselaar en zonder.
In het eerste geval heb je lampje - gekleurd glas van kleurwisselaar - blank glas aan buitenzijde.
In het tweede geval heb je lampje - gekleurd glas aan buitenzijde.
Vergelijk bijvoorbeeld een verbouwde DE-2 (zonder kleurwisselaar uit mijn hoofd) met de onverbouwde DE-1 (met kleurwisselaar).

Met het model in dit topic komt het vast wel goed

[robin binsbergen]

Foto buiten niet genomen, wel een foto van het lampje



Mvg,
Robin

[Frans van Meerwijk]

Dat lijkt wel een duplo-lamp zoals ik in 1977 in mijn 2CV gebruikte...

Sorry...
Frans

[Karst Drenth]

Hoi,

@robin

Hoeveel Watt is zo'n lampje ?


Hier de sluitlichten aangepakt...

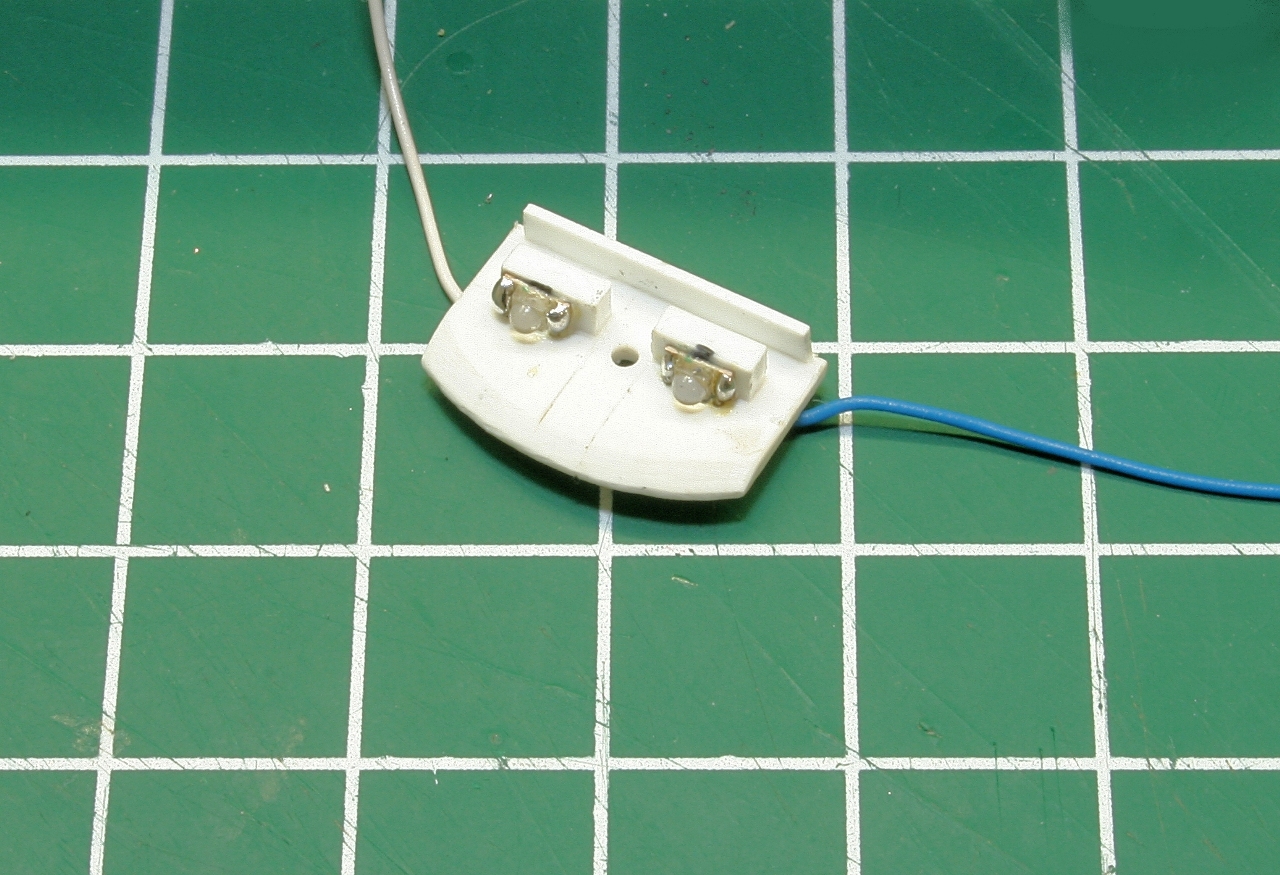

... plaatje gemaakt waar de ledjes op kunnen gezet worden. Handelswijze identiek aan die van de frontseinen.

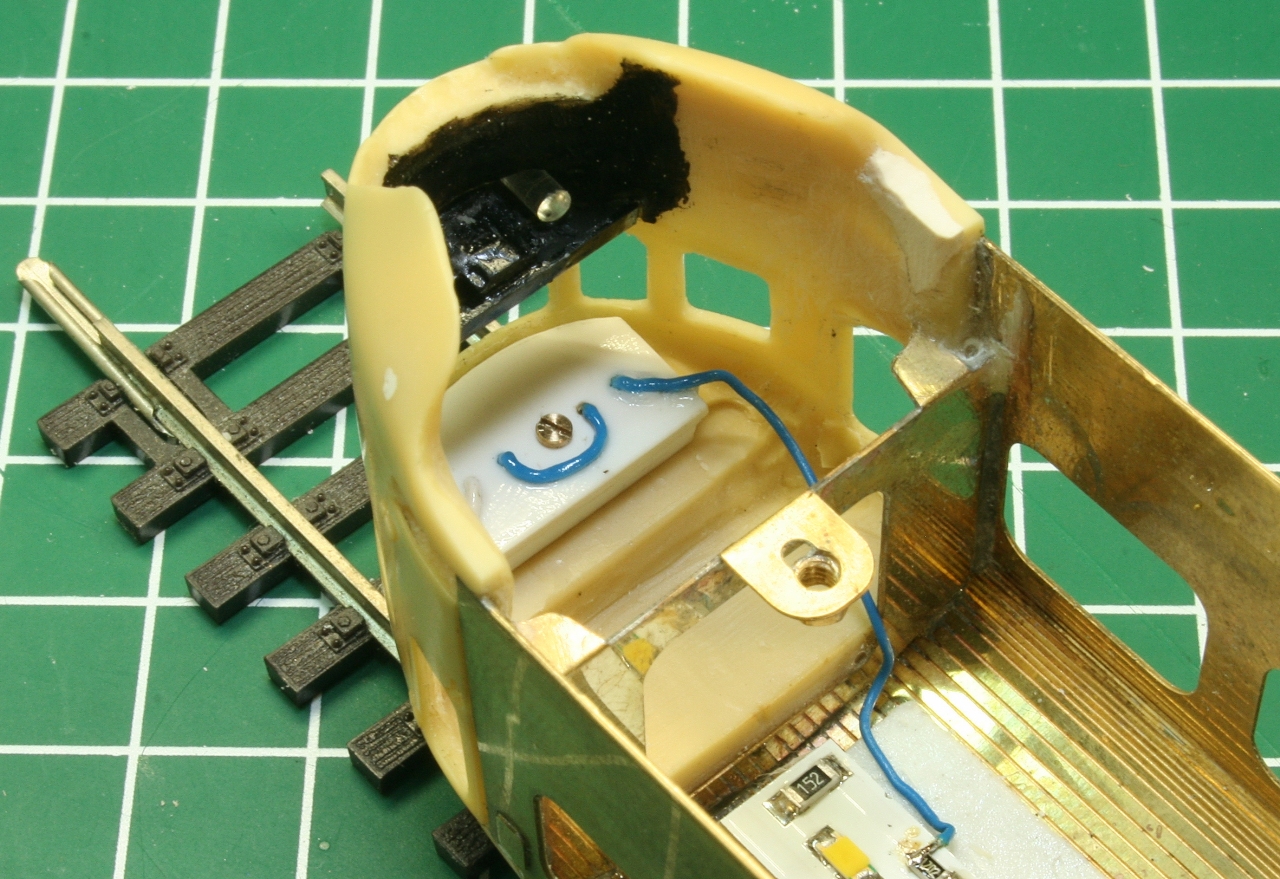

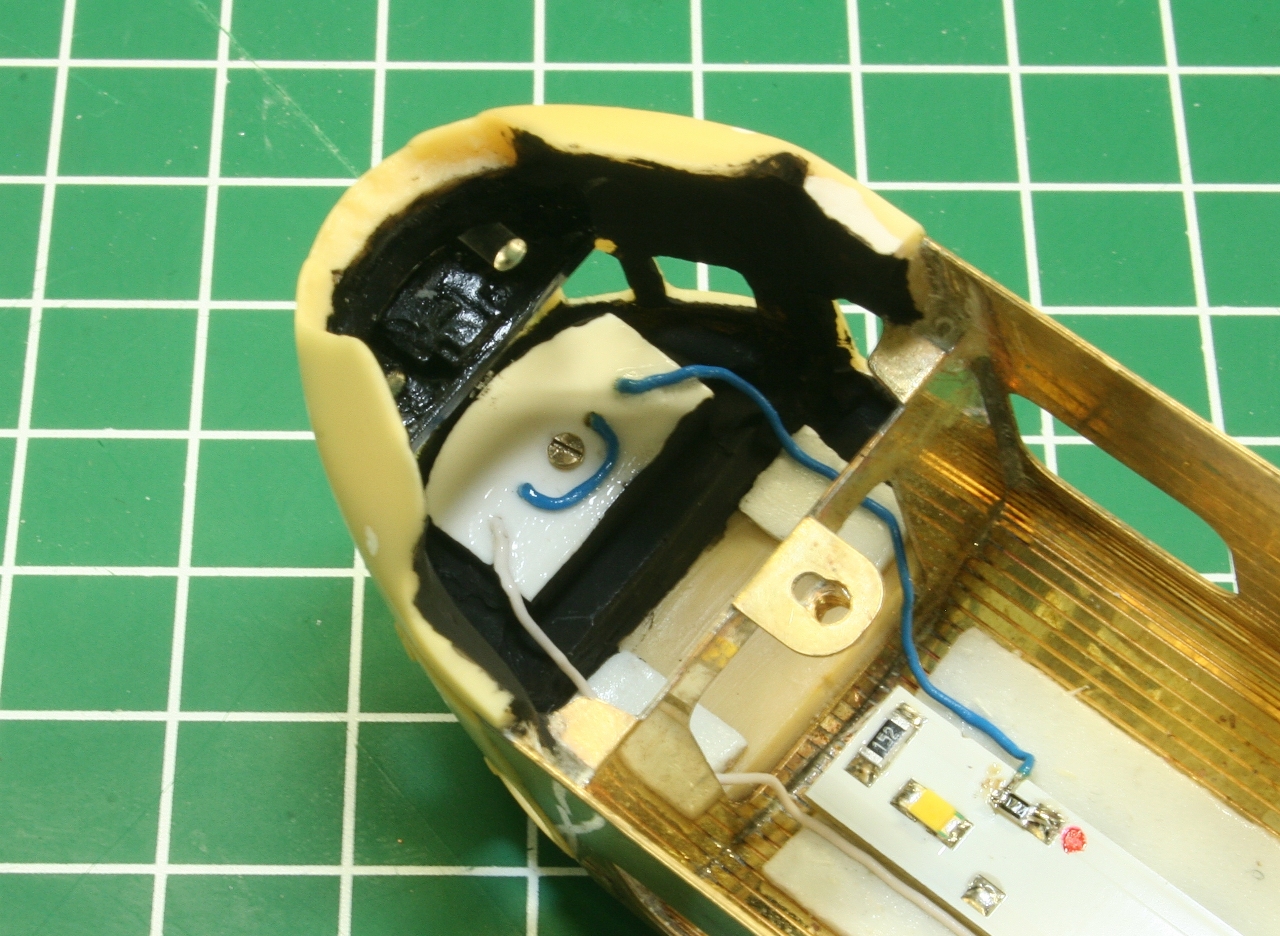

... past mooi strak in het plafond van de cabine Schroefje M1 er in gedraaid. Handig voor demontage tijdens het spuiten straks

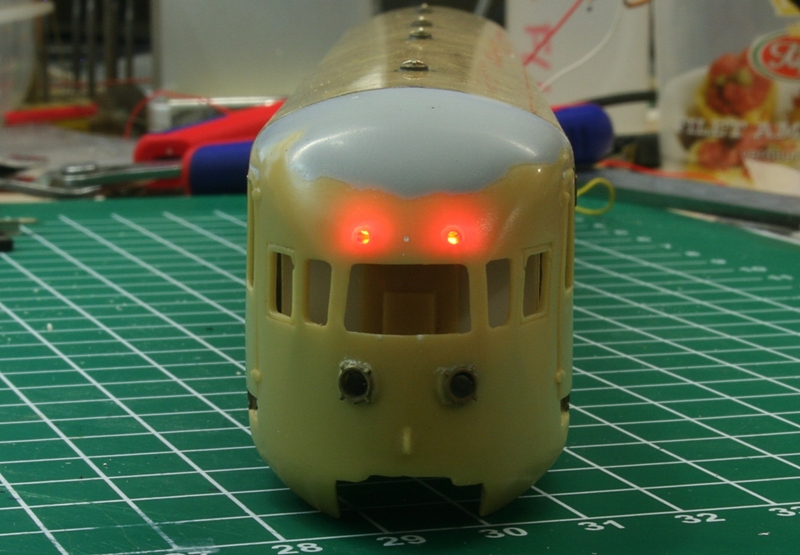

... zoals verwacht straalt de kop natuurlijk weer fraai door



... maarrrr... daar doet zwarte verf wel iets aan


Eerst even eten en de verf laten drogen


Grtzz,

Karst

[Romar]

Je bedoeld waarschijnlijk:

Nu de verf toch moet drogen, kan ik net zo goed even wat gaan eten.

Romar

[Frans van Meerwijk]

  Karst, weet je nou nog steeds niet dat jouw treinstel op grond van Haar Leeftijd zondermeer in aanmerking komt voor de griepvaccinatie!?!
Nou heb je de ellende: ze heeft ernstige hoge koorts! Haar voorhoofd lijkt wel licht te geven

Beterschap voor de Oude Dame!

(Samengevat: MOOI man!)

Frans

[jakop]

Schroefje M1 er in gedraaid. Handig voor demontage tijdens het spuiten straks

M1...!  Waar koop je dat in vredesnaam?  Altijd handig nl.

Is het veel werk een elektrisch schema van de trein te schetsen en laten zien?

[Pauldg]

M1 schroefjes haal ik altijd uit oude en kapotte (zonne) brillen. Voor de bijbehorende moertjes zoek ik nog een bron

[Karst Drenth]

Hoi, wastie weer

@romar



@schroevenzoekers

Zal morgen even de link zoeken. Bestel ze in duitsland.


@frans

Koorts is over


@jakop

Kan wel maar is supersimpel en rechttoe rechtaan. Sein-ledjes staan in serie en zitten gewoon met een 8.2k voor de front- en 12k voor de sluitseinen aan respectivelijk de gele en witte draad ( dit is de achterkant van het stel ) De binnenverlichting zit met een extra 1.8k aan de groene AUX1

Want...

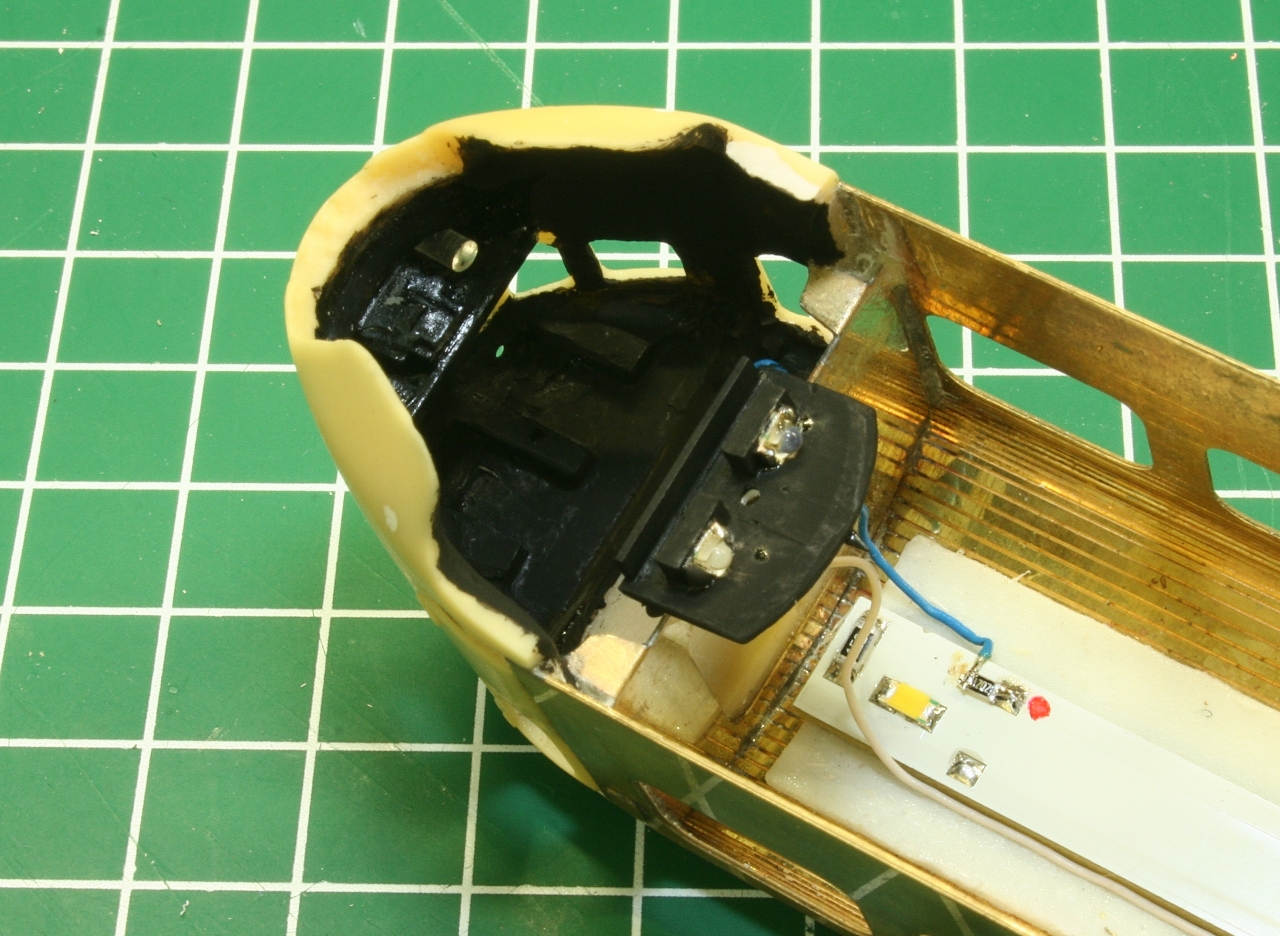

... verf droog en lichtbakje teruggemonteerd...

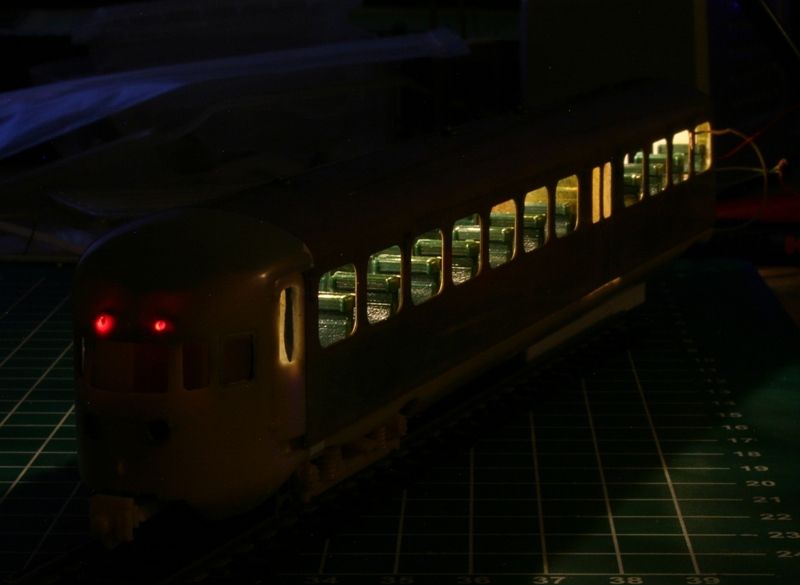

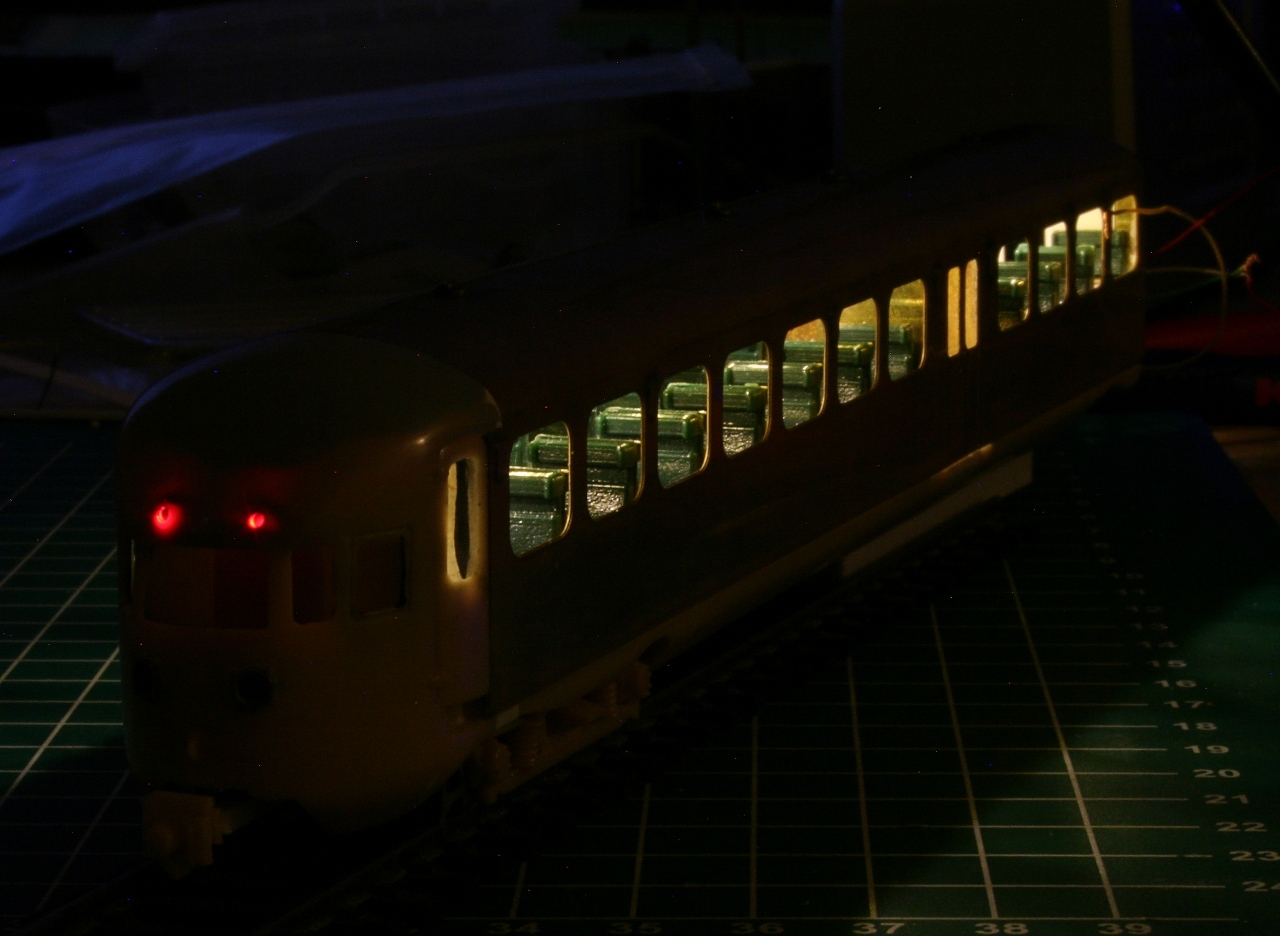

... de licht-lek test. Lijkt behoorlijk dicht. Rest komt wel met de kleurlak van neus en dak.

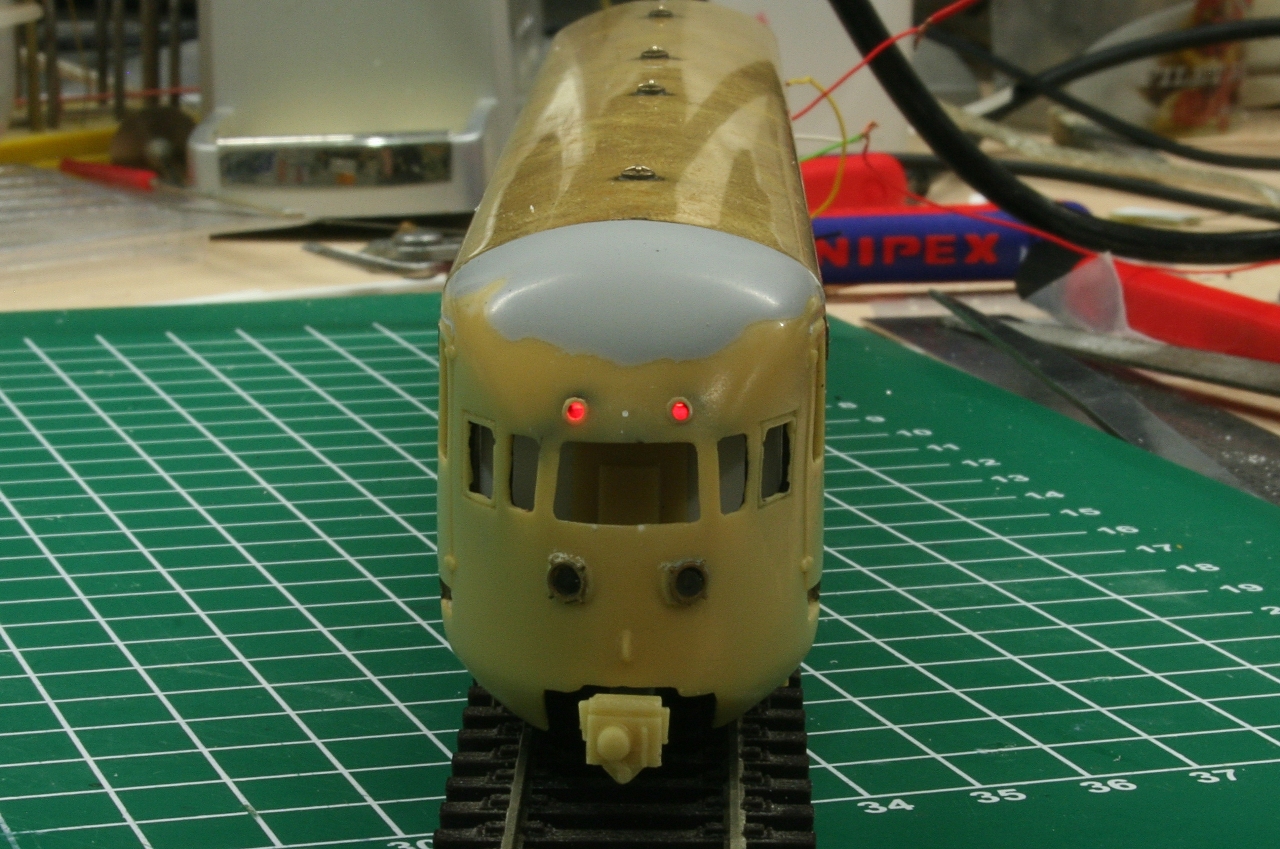

... zonder licht geleidertjes moet je er recht in kijken onder lamplicht om iets te zien...

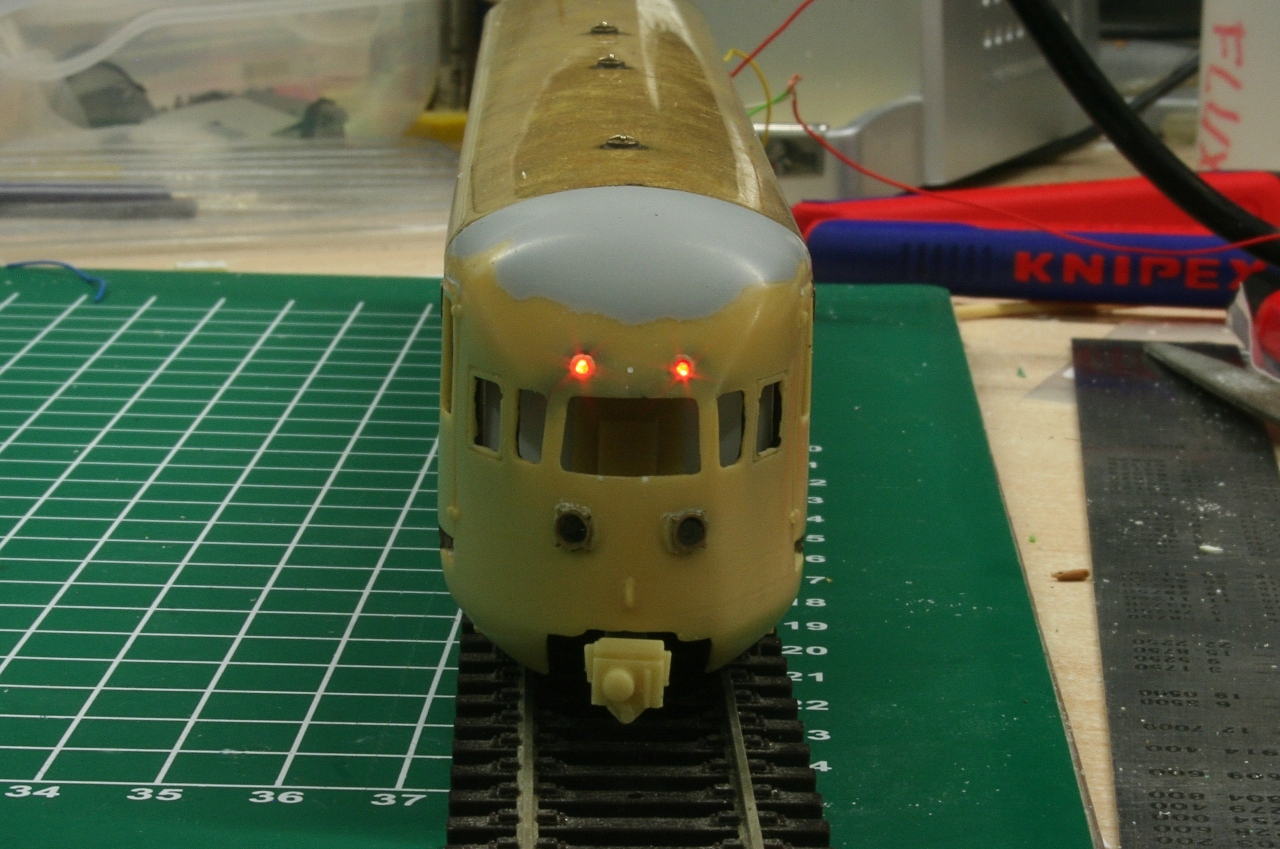

... lichtgeleidertjes er even op proef ingeschoven...

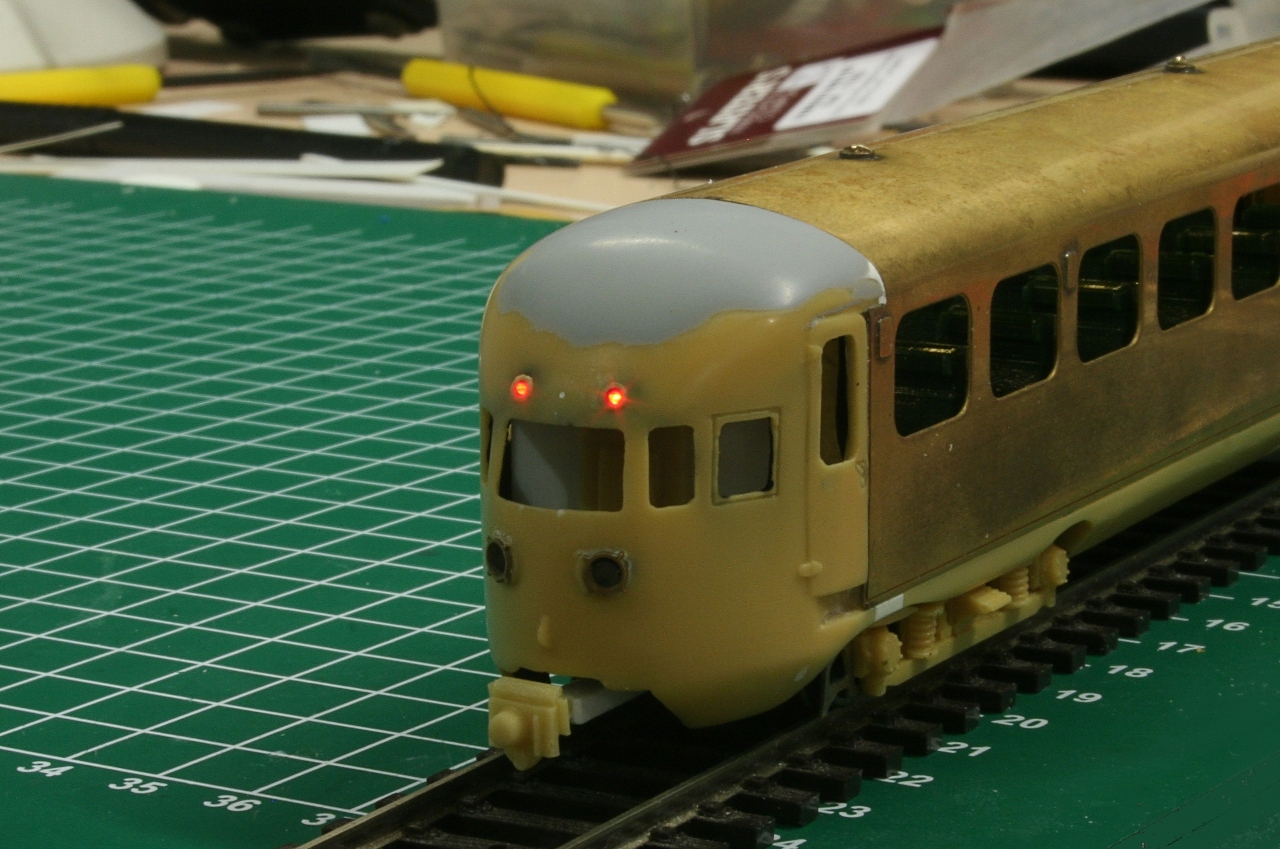

... nu ook netjes onder een hoek te zien. Komt dus helemaal goed met lensjes van Kirstal Klear


Zo.. nu de andere bak... zal hier wel iets rustiger worden de komen de dagen dus


Grtzz,

Karst
