Tentoonstelling baan: Cornfield Yard!

[ronald1956]

Ik kan zien dat de ervaring (meestal transport schade) het wint van "het moet er natuurgetrouw uitzien".
Maar een beetje roest kleur doet toch weer wonderen .

we blijven dit volgen

[Ronald Halma]

Zeker Ronald. Maar als straks alles bedraad is en goed werkt, en ik ga ballasten, dan zul je zien dat het met de natuurgetrouwheid wel goed komt, hoor

Dienstmededeling: Voor de duidelijkheid is de titel van de draad aangepast op mijn verzoek!

[Jefftrack]

Ronald,

Ik volg je draadje al vanaf het begin en ik moet zeggen het ziet er goed uit...... inderdaad erg indrukwekkend. Ik moest wel even zoeken want je had de naam veranderd  ...... ga zo door...

Jeffrey

[Ronald Halma]

Dank je, Jeffrey. En ja de naam is veranderd.... zelfs ik had even moeite met het vinden van de topic. Maar goed, deze titel was niet echt actueel meer, dus een kleine verandering daarin.

Vanmiddag nog wat spulletjes gehaald. Gaatjesprint voor het aansluiten van de aandrijvingen, schakelaars voor de aandrijvingen en sub-D stekker voor aansluiten van mijn voedingen en voor koppeling van beide bakken.
Hier de spullen:



Klik

Omdat de 2e bak er nu aanstond voor het leggen van de rails op de overgang (zie gisteren) konden in die bak ook mooi de doppen geboord worden voor de wisselschakelaars:



Klik

Terstond zag ik dat de laatste dop op de eerste bak voor de poot zit..... niet handig dus. Hier kan dus geen schakelaar in, dus een nieuwe geboord. De oude (3e van links op de foto) zal gebruikt worden voor een aansluitpunt voor de Lenz  handregelaars:



Klik

En zo komen de schakelaars er in:



Klik

Morgen weer een stukje verder, dan moet de grote sub-D er achter in geboord worden.

Word vervolgd!

Grtz, Ronald.

[Marty]

Ronald, wrom schilder je die doppies niet zwart ??

[Ronald Halma]

Heb je een punt........Kan nog. Zou wel mooier lijken

[MB6400]

Heb je een punt........Kan nog. Zou wel mooier lijken

dan nog 1 in het kader van "het oog wil ook wat".

Waarom steken de doppies buiten de bak en liggen deze niet vlak met de plaat ? ( is vast een goede reden voor !    )

[Sven]

Hoeft in principe niet.... zoals Peco zegt alleen op de binnenste railstaven na het puntstuk.
Zoals Allan Gartner zegt bij een Peco Electrofrog:



Bron: Allan Gartner's "Wiring for DCC"

Alleen de kleine jumpers heb ik (nog) niet gedaan. Maar verbeter mij als het beter kan

Ik bedoel: de twee geel gekleurde punten moet je isoleren en de twee draadjes die de verbinding vormen, waar het "cut jumpers' zegt, moet je doorknippen. Ik ga ervan uit dat je het goed doet, maar voor de zekerheid zeg ik het nog maar even. Het zal niet de tweede keer zijn dat ik het weer fout doe.

[Ronald Halma]

@Marc (MB6400): Die doppen zijn zoals achterop vermeld 32 rond. Met de rondboor die ik gebruik (was laatst bij de Aldi in de aanbieding) boor ik een gat van 32 rond. Die doppen kun je er dan inslaan zonder lijm te gebruiken, die zitten muurvast. Maar omdat het riolerings doppen zijn zit daar een rand om. En dat is precies de rand die iets meer dan 32 is zodat die er buiten blijft. Vandaar!

@Sven: Ik heb ze niet doorgeknipt..... Misschien dus wel een goed idee. Alleen als de tongen 1 geheel vormen met het hartstuk dacht ik een zekerder geheel te hebben. Dan moet ik dus ook de "jumpers" aanbrengen, zo niet zouden de tongen onvoldoende contact kunnen maken indien ze niet goed aanliggen.

Heb jij dit zelf al eens zo gedaan?

[prutser]

Ik doe dat trouwens wel altijd zo, vroeger soldeerde ik 2 draadjes aan de tongen die ik door de tafel naar beneden stak en daaronder aan de goede spanning zette.
Nu soldeer ik die bruggen ertussen en laat het draadje iets uitsteken zodat ik daarnaast (als de wissel al ligt) een gaatje boor en een draadje naar onder de baan breng en zo de tongen en de rails tegelijk voed.
Ik heb zonet nog een stuk of wat wissels zo zitten doen.

Groet Stephan.

[Ronald Halma]

Nu soldeer ik die bruggen ertussen en laat het draadje iets uitsteken zodat ik daarnaast (als de wissel al ligt) een gaatje boor en een draadje naar onder de baan breng en zo de tongen en de rails tegelijk voed.
Ik heb zonet nog een stuk of wat wissels zo zitten doen.

Stephan, heb je daar een mooie en duidelijke foto van?

[Ronald Halma]

@Sven:

Ik bedoel: de twee geel gekleurde punten moet je isoleren en de twee draadjes die de verbinding vormen, waar het "cut jumpers' zegt, moet je doorknippen. Ik ga ervan uit dat je het goed doet, maar voor de zekerheid zeg ik het nog maar even. Het zal niet de tweede keer zijn dat ik het weer fout doe.

Ik heb ze nog eens bekeken, maar de Electrofrogs van mij wijken af met wat in het diagram staat. Dat bedoelt eigenlijk deze situatie:



Bron: Allan Gartner's wiring for dcc

En bij mij zijn die 2 isolerende plastic stukjes rechts van het hartstuk niet aanwezig..... en is dat 1 stuk met het hartstuk tot aan de tongen. Dus ik kan dat wel doorslijpen, maar dan laat ik het liever zoals het nu is. Dan krijgt het geheel straks de spanning van die kant die het wissel ligt.

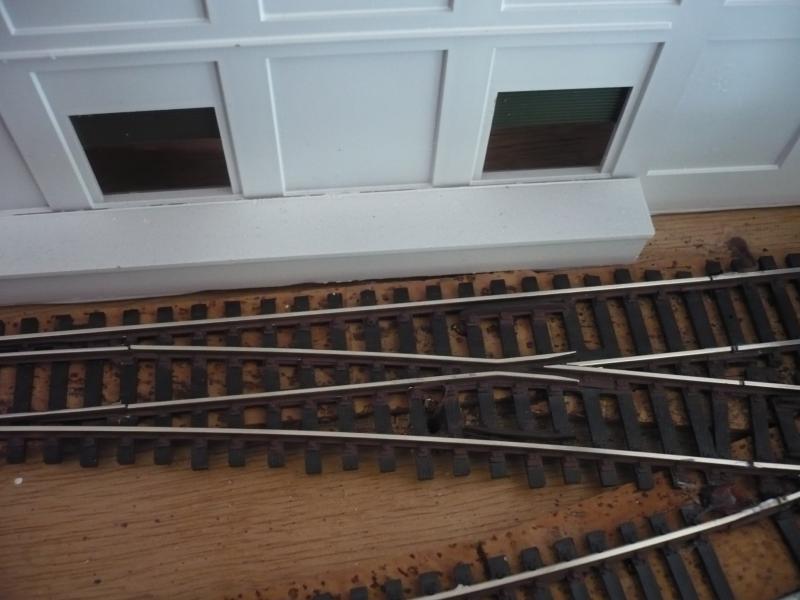

Hier nog een foto van mijn wissel(s):



U ziet het verschil?

Grtz, Ronald.

EDIT: foto eigen wissel bij geplaatst.

[Sven]

Ronald, we hebben het toch over Peco wissels? Misschien heb jij een oudere versie? Ik heb Peco Streamline Electrofrog Code 75 wissels. Mijn handleiding zegt dat je ze moet losknippen als:

"Some locomotives with long rigid wheelbases may experience short circuiting between the open blade and the stock rail. Should this electric problem occur, the wiring on the underside of turnouts must be modified."

Bij het plaatje staat ook vermeld dat je die twee draadjes moet losknippen. Ik snap er zelfs ook (weer) niets meer van en heb er net een kwartier naar zitten kijken, waarom het een probleem is als je het niet doet. Hoe er dan kortsluiting kan ontstaan, kom ik ook niet uit, maar ik herinner me dat ik er wel problemen mee heb gehad.

Overigens, als je het hartstuk niet isoleert en van stroom voorziet, heb je een wiel dat 1 cm zonder stroom moet overbruggen. Omdat ik voornamelijk glaskasten en kleine lokjes heb, is stroom op het hartstuk noodzakelijk.

[Sven]

Ik heb overigens de goud/bruine wissel van je plaatje, de bovenste.

[Johan Vermij]

Hebben we het hier over het verschil tussen een electrofrog en een insulfrog wissel van Peco?
