Hallo,

Ik ben ook bezig om mijn 1100 om te bouwen. Heb een Digirails decoder met 3 extra functie-uitgangen. Ik heb de printjes van de frontverlichting aangepast zoals Bernd: het middelste LEDje 90 graden gedraaid en daar een functie uitgang aan vastgemaakt. De sluitseinen bij vooruit rijden aan de derde functie uitgang (via weerstanden).

Mijn probleem zit bij het achteruitrijden: omdat ik geen extra functieuitgang meer over heb, heb ik de gele draad vastgemaakt aan de gele uitgang op de decoder. De blauwe rechtstreeks aan de decoder. Nu brandt deze sluitsein verplichting (2 ledjes achter elkaar met een weerstand ertussen) bij elke functie uitgang die ik aanzet. Wat doe ik fout?

Ivo

[nscargo]

Ik heb dan ook de blauwe 1100 aangeschaft, en met de CeeHaaPee methode en de tip van Bernd het onderste boogje van het verzakte nummerschildje verwijderd.
Nu even nieuwe nummerschildjes bestellen en heb ik een mooi model erbij.
Wel nog even een vraagje.
Bij zowel de 1103 als de 1145 wil ik de handrailing wat laten zakken.
Chris vertelt op zn site dat hij dat doet met een heeeel klein boortje.
Maar welke diameter is dat dan en wat is een realistische afstand tussen de neus en de handrailing?
Harm

[NS 1100]

Voor het uitboren van de handgreepgaten heb ik een boortje van 0,6mm gebruikt. Deze kan je dus prima gebruiken. Een realistische afstand tussen neus en handgreep kan je wel op het oog vaststellen. Gewoon een goede foto van een 1100 op je scherm zetten en even de boel vergelijken met je model.

[fissy]

Hallo,

Ik ben ook bezig om mijn 1100 om te bouwen. Heb een Digirails decoder met 3 extra functie-uitgangen. Ik heb de printjes van de frontverlichting aangepast zoals Bernd: het middelste LEDje 90 graden gedraaid en daar een functie uitgang aan vastgemaakt. De sluitseinen bij vooruit rijden aan de derde functie uitgang (via weerstanden).

Mijn probleem zit bij het achteruitrijden: omdat ik geen extra functieuitgang meer over heb, heb ik de gele draad vastgemaakt aan de gele uitgang op de decoder. De blauwe rechtstreeks aan de decoder. Nu brandt deze sluitsein verplichting (2 ledjes achter elkaar met een weerstand ertussen) bij elke functie uitgang die ik aanzet. Wat doe ik fout?

Ivo

@Ivo, ik kan je helaas niet geheel volgen, welke gele (blauwe) draad bedoel je. Is de Digirails Decoder slechts een functie decoder?

Groet

Bernd

[De eerste Ivo]

Bernd,

Nee, de Digirails heeft 2 verlichtingsuitgangen (witte en gele draad) en 3 functie-uitgangen (groen, paars, bruin). Ik heb de 2 middelste ledjes van de frontseinverlichting vastegemaakt aan paars en bruin en de groene aan 1 sluitverlichting (samen met de blauwe decoderdraad).

Nu wil ik de 2e sluitsein gelijktijdig aan hebben als de leds, verbonden met de gele draad ook aan zijn.

Is het nu wat duidelijker? Anders moet ik gaan tekenen.

ivo

[fissy]

Als ik het goed heb, kan ik ook geen fout herkennen. Heb je het schema van Klaas gebruikt?

Is de 2e sluitsein ook verbonden aan de frontverlichting met de gele draad?

Roco heeft op zijn print plaatje de kleuren niet volgens NMRA gebruikt, de blauwe draad is niet de gemeenschappelijke blauwe van de decoder...

Groet

Bernd

[De eerste Ivo]

Bernd,

- Ik heb jouw schema gevolgd: ledje op de frontprint kwartslag gedraaid en aan apart functieuitgang aangesloten;
- Sluitverlichting aan de gele en blauwe draad gemaakt op het einde van de hoofdprint;
- Draden op de loc NMRA compatibel gemaakt. Dwz buitenste is nu meen ik blauw en de binnenste in de kleur van de uitgang (geel/wit)


Ik maak wel een schematisch overzicht.

Ivo

[fissy]

- Ik heb jouw schema gevolgd: ledje op de frontprint kwartslag gedraaid en aan apart functieuitgang aangesloten;

Ik heb nooit een schema laten zien...

Ik maak wel een schematisch overzicht.

Dit zou misschien de beste oplossing zijn...

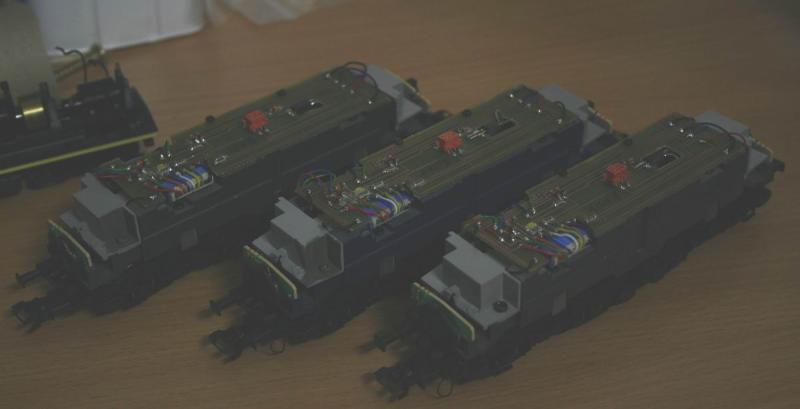

Inmiddels heb ik mijn 1145 weer geheel ontdigitaliseerd en direct met de 1111 en de 1103 naar met de nieuwe printplaten gedigitaliseerd:



Nu nog de frutsels op de locs zetten en dan gaan ze testrijden

Groet

Bernd

[Chris]

Groto foto klik hier

Zo, deze 1103 heeft geen onderuitgezakt eitje meer

Verslag over een uurtje op mijn site.

[Chris]

en nog een 1145 omgenummerd naar 1154.

Grote foto van het nieuwe nummer, zoals je ziet gaat dat prima, geen enkele schade te zien.


Grote foto klik hier

En de lok in zijn geheel


Grote foto klikkerdeklik

En we hebben er weer een lok bij.

[Zaanstreekrail]

waar komen de cijfers voor de 1100 vandaan?

[Chris]

Kleinspoor.

[fissy]

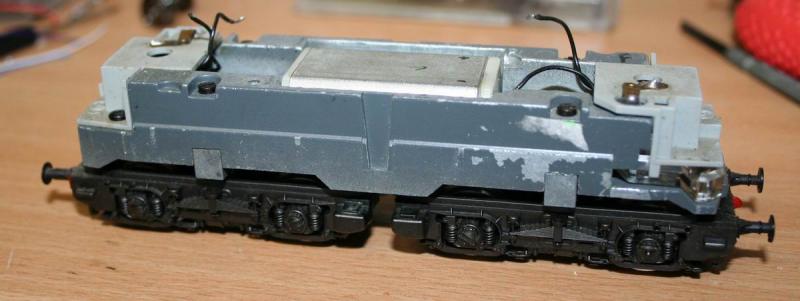

Inmiddels heb ik van Rene een onderstel kunnen overnemen, om een dummy uit een 1145 te bouwen:

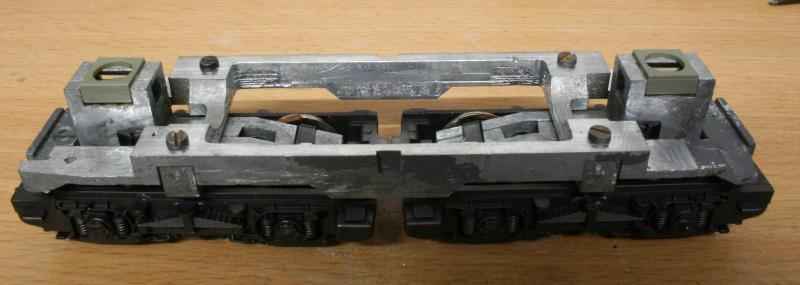

Naar enkele rondjes op de frees, al iets dunner geworden:

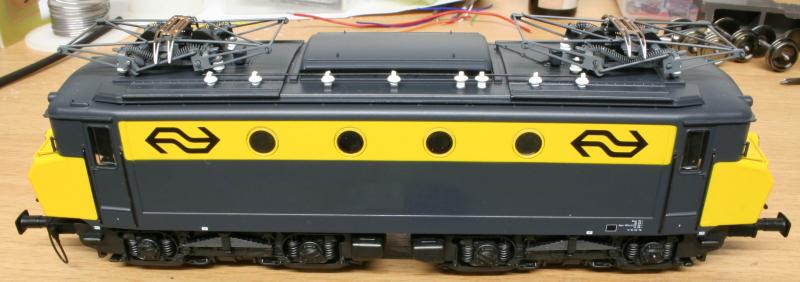

de missende buffers zijn al bestelt, zou dan zo uitzien:



Nu nog een nieuwe nummer uitzoeken...

Groet

Bernd

[genincr]

Wil je nog een 1100 botsneus pimpen ?
Maar welke "offer" je daarvoor op ?

Bij MCH leuke aanbieding op dit moment:

http://mchminiatuurnieuws.punt.nl/

[fissy]

Ja, er komt nog een tweede 1103 naar mij, zou dan een met geheel gele botsneus en doorlopende sierstrip werden. Voor deze prijs kan ik ze niet laten staan...

Iemand een overzicht van de mogelijke nummerschilden van Ger Knijf voor een 1100?
