Van 2D afbeelding naar 3D model

[Montanbahn]

...
Klik voor het downloaden van de handleiding op de tekening hierboven of klik op deze link:
https://drive.google.com/file/d/19sPSecYb5ZyiItBYQOUw37nRxKhTf41B/view?usp=sharing

Ik heb je een berichtje gestuurd (via Google Drive).

[Bert55]

Bedankt voor het toegang verlenen Hans, ga er binnenkort mee aan de slag.
Zelf zie ik AI als toevoeging, voor Arduino sketches gebruik ik het ook regelmatig.

[Bert55]

Even een foto gemaakt van een MF35 model, die heb ik ook in 1:1




Er zitten best wel fouten in maar ben flink onder de indruk van wat er van 1 foto van een zijkant gemaakt kan worden

[Hans van de Burgt]

Hier zie je mijn eerste serie poppetjes. Een mannetje in OO, H0 en N. En het vrouwtje uit mijn handleiding in OO.



En hier een resin print van deze poppetjes…





De poppetjes zijn wat ruw, maar met een likje verf best bruikbaar op de modelbaan. En waarschijnlijk niet eens zoveel minder gedetailleerd dan de poppetjes die je kunt kopen.

De volgende stap is hoe we de aangemaakte 3D bestanden zo in Onshape kunnen gebruiken dat ze ook goed te bewerken zijn. De met de in mijn handleiding beschreven methode levert .STL bestanden op in het mesh formaat. Onshape werkt standaard echter met solid materiaal. Maar je kunt ook werken met zogenaamd mixed-modeling waarbij meshes én solids samen gebruikt kunnen worden, lijkt daarbij heel veel belovend. Nu nog even uitzoeken hoe e.e.a. precies werkt.

Hier zie je een geīmporteerd mesh ontwerp. Herkenbaar aan de vele driehoekjes:



Hier zie je een solid in dezelfde werkomgeving:



Hier zijn de mesh en solid gecombineerd:



En met een boolean opdracht wordt de massa van de solid verwijderd:



En als je de ontwerptekening “door zaagt” ziet het er zo uit:



De boodschap is helder. Het is mogelijk om de geïmporteerde mesh bestanden te bewerken in Onshape. En dat gaat twee kanten op. Iets toevoegen, of zoals hierboven iets weghalen. Zo zou je een klassiek ornament kunnen maken op basis van een foto van een bestaand gebouw, en dat toevoegen aan een stationsgebouw dat je aan het ontwerpen bent in Onshape.

Gr, Hans

[Hans1963]

Ook ik ben inmiddels enige tijd bezig met deze techniek. AI als hulpmiddel om unieke
figuren en accessoires voor mijn western baantje in schaal 0 te produceren.

je kunt het zo gek niet bedenken of het werkt: van paarden in galop (met en zonder ruiter)
tot golfplaten voor een nog te bouwen overkapping.

[roadster36]

leuk al die mogelijkheden

[Frank 123]

Inderdaad, heel leuk en interessant. Ga je handleiding zeker lezen Hans maar ik loop tegen 1 probleem aan: voldoende hobbytijd. Eigenlijk al weer een hobby op zich dit.

Maar ook wel heel leuk.

[Hans van de Burgt]

@Frank,

Tijd hoeft hier niet het probleem te zijn. Het duurt niet meer dan een paar muisklikken en minuutjes om een printbaar bestand te maken. Plus nog wat extra tijd om het op te sturen naar een online printservice of naar je eigen printer.



Hier zie je mijn experiment van gisteravond. Het maken van een boomskelet van ijzerdraad kost bepaald meer tijd. Mijn “boom” kostte iets meer tijd dan mijn eerder getoonde poppetjes om de wel hele fijne takken van de oorspronkelijke afbeelding te verwijderen voordat het 3D model gegenereerd werd.

Gr, Hans

[Jan Pieter]

Leuk dit draadje. Deze gast op youtube is hier ook mee bezig: https://youtu.be/apeP-vrBQR4
Het is allemaal wel heel interessant zeker omdat je van een plaatje zo een geprint 3d model hebt.

groeten,

Jan Pieter

[Hans van de Burgt]

@Jan Pieter,

Bedankt voor jouw YouTube filmpje. De methode is inderdaad precies hetzelfde. Deze Amerikaan gebruikt alleen andere software. Ik ga daar eens even naar kijken. Ik vermoed dat hij Vizcom heeft gebruikt. Daar heb ik een professionele licentie van. Maar dat is een erg duur programma. De methode die ik heb beschreven in mijn handleiding kost helemaal niets.

Gemakkelijk en gratis waren voor mij wel het uitgangspunt. Neemt niet weg dat ik graag kijk naar alternatieven. Inmiddels weet ik dat het niet per se nodig is om aangemaakte .obj bestanden naar de BambuLab slicer te sturen. Veel andere slicers kun je ook gebruiken. En voor de 3D hobbyisten, ook Onshape is niet het enige CAD programma voor nabewerking. Ook Blender, Fusion 3D of FreeCad kan gebruikt worden. Hangt dus af van je persoonlijke voorkeur.

Overigens al meer dan 100 mensen hebben de handleiding gedownload. Dus laat je creaties hier maar zien. 😀

Edit: Even een aanvulling. De Amerikaan gebruikt in zijn filmpje het programma Hitem3D AI. Dat programma kent weliswaar een Try optie, maar een licentie kost $ 10,- per maand.

Gr, Hans

[morris1]

Hans, Bedankt .. Prachtig hoe je een foto kan omzetten naar een te printen object . ik ga het zeker veel gebruiken... zowel in PLA als in resin printer , alhoewel ik denk dat de laatste beter geschikt is.
Nogmaals hartelijk dank.

[Hans van de Burgt]

Ik heb vandaag de manier gevonden om “mixed modeling” toe te passen in Onshape. De voorwaarde is dat het meshbestand dat je aanmaakt water-tight is. Er mogen geen gaatjes in het oppervlak van de aangemaakte vorm zitten. Hoewel De BambuLab slicer bestanden kan repareren, blijkt dat toch maar zo zijn beperkingen te hebben.
Ik heb vandaag andere software gebruikt om van een 2D plaatje een 3D object te maken. Dit plaatje blijkt wel waterdicht, maar vertoont enkele storende fouten, en is minder gedetailleerd dan een object uit MakerLab.



Anyway, ik heb de mesh geïmporteerd in Onshape. En kan er nu twee dingen mee doen: Ik kan er iets aan toevoegen, én ik kan iets verwijderen. Zie mijn bericht van gisteren waarin eea beschreven wordt. In beide gevallen kan ik vanuit assembly een nieuw printbaar .STL bestand maken.

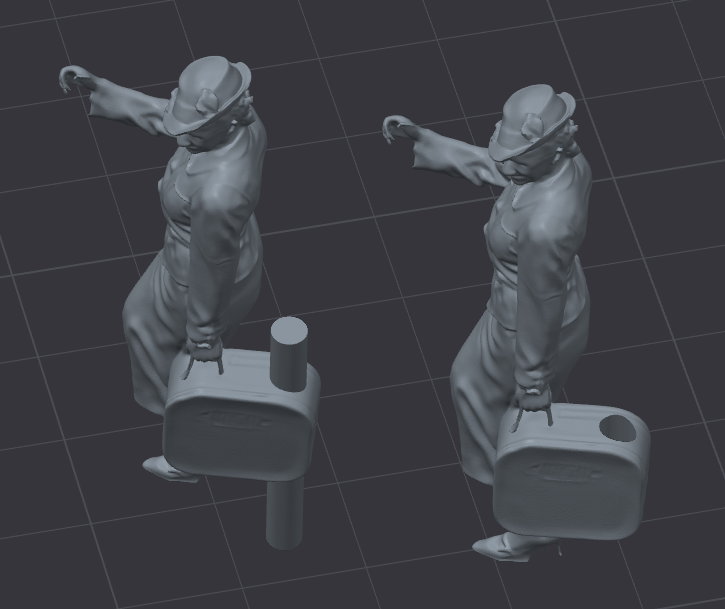

Hierboven het resultaat. Ik heb hetzelfde vrouwtje gebruikt. Ze mist een been en haar koffer klopt niet. Maar dat komt door het 2D/3D programma. Links heb ik een paal toegevoegd door de te brede koffer, rechts heb ik er een gat in geboord.

Het is nu dus erg makkelijk om allerlei mooie ornamenten toe te voegen aan gebouwtjes die je aan het ontwerpen bent. Dat kan zelfs de moeite waard zijn voor hobbyisten die zweren bij plaatmateriaal, mes en lijm. Gewoon een extra tooltje in je gereedschapskist.

Gr, Hans
