Opstelbaan

[meesterpaul]

Ik ben nieuw in de modelbouw, alleen gewend om met grote treintjes te rijden.
Nu wil ik in de woonkamer een schap/plank aan de muur maken met 2 of 3 modeltreinen waar ik zelf mee gereden heb. Wil het wel wat mooier maken dan alleen een paar sporen, wil eigenlijk gewoon een stukje baanvak namaken. Bijvoorbeeld “de haar” aansluiting. Zijn er mensen die eens mee willen denken en misschien al eens zoiets dergelijks hebben gezien/gemaakt? De treinen hoeven dus niet te kunnen rijden. De maat h0 wil ik gebruiken

[Ronald Halma]

Misschien handig als je daar wat maten bij geeft voor iedereen die niet bij jou op visite komt?

[Peter Kleton]

Misschein gaan we  verhuizen naar een appartement. Dan moet ik mijn schaal 0 baan ook erg inkrimpen. (Ik schreef hier al eens over in een ander draadje)
Voor het geval dat ik een klein kamertje mag hebben van ca 220cm bij 330 cm heb ik een U vormige  baan bedacht  met langs de lange kant  3 sporen die samen komen optuen boog met een straal van 175 cm. om ook  een stoomlok even  een stukje te laten rijden .
Op de opstelspoortjes langs de lange kant wil ij  mijn Mat 54  tweetje zetten en op het andere  het Mat 24  vierje. Het 3e spoor sluit aan op een 90 graden sektorschijf,
 die aansluiting geeft op een stuk of wat spoortjes voor stoom of eloks.
De afbuigende boog  ,mss dubbel sporig zo echt mogelijk ,als een fotodijkje.
Ik dacht dat jjj ook ongeveer zoiets wil?
Peter

[spoorijzer]

Je zou bv een dubbelsporig baanvak kunnen namaken. Dat hoeft niet heel breed te zijn, dat kan bv al 15 a 20 cm diep. Slootje aan de voorzijde, verhoogd taluut met schouwpad etc en dan dubbel spoor. Dan kan je in elk geval 2 treinen kwijt. 3 is natuurlijk lastiger, maar er zijn genoeg 3 (of 4 sporige) baanvakken ter inspiratie. Je zou ook een station kunnen overwegen, zoals bv Station Wolfheze. 3 sporen, dus kan je 3 treinen kwijt. Wordt dan natuurlijk wel iets breder?

Als je het modulair houdt (dus in delen van bv 1 meter of 1,20), dan kan je er makkelijker ooit mee rijden, mocht je dat toch willen. Of gebruiken voor een modelbaan tzt?

Groeten,
Rogier

[Ferdinand Bogman]

Op Facebook zie ik een sporenplan van De Haar aansluiting dat een kruising (vroeger) of een aftakking (tegenwoordig) is. Dat betekent dat je al aardig wat diepte nodig hebt, lijkt me, meer dan een gewone boekenplank.

Probeer eens een tekening te maken van hoe de sporen lopen en wat erom heen staat aan gebouwen (bijvoorbeeld een onderstation?) en landschap. Dan kun je inschatten hoe diep het moet zijn.

Aan de hand van de lengte van je materieel en de hoeveelheid "leeg" spoor ervoor en erachter schat je in hoe lang je je plank wilt hebben. De daadwerkelijk beschikbare ruimte bepaalt of je die diepte en lengte kwijt kunt.

Andersom kan ook: bepaal eerst hoeveel ruimte je hebt, en pas je plan daarop aan. Heb je wat losse planken beschikbaar om neer te leggen of vast te houden? Dan heb je een betere indruk dan alleen op papier.

Daarna komt de constructie.

[Ronald Halma]

We kunnen wel van alles voorstellen maar we weten niet meer dan:

Nu wil ik in de woonkamer een schap/plank aan de muur maken met 2 of 3 modeltreinen waar ik zelf mee gereden heb. ....... De maat h0 wil ik gebruiken

Dus het zou fijn zijn als de vraagsteller ons verteld wat hij kwijt kan. En dan kunnen er gericht ideeën gegeven worden.

[meesterpaul]

Sorry jongens, mijn info is idd beetje beknopt nog, dit omdat ik nog niet zo heel veel weet wat ik wil.
De diepte vanaf de muur denk ik aan een max van 20 cm en de breedte van de plank rond de 100 tot 120 cm.
Ik heb voor nu een fleischman mat64 en een Trix ddar stammetje waar nog een lok 1700 voor moet. Die zit al aan een 105 cm bij elkaar

[spoorijzer]

Even zitten googlen naar de maten, als je kijkt naar dubbelspoor, dan zit je al snel aan een baanlichaam van 15 meter (dus 17.2 cm in model), dan heb je het eigenlijk over het stuk van schouwpad tot en met schouwpad. Je kan natuurlijk ervoor kiezen om aan de achterzijde het schouwpad weg te laten, dan heb je ruimte voor een deel talud aan de voorzijde.

100 a 120 is wat krap denk ik qua lente, gezien je DDAR stam, met 120 a 150 voeg je wat meer ruimtelijk effect toe.

Gezien de afmetingen, zou ik het dus bij een stuk dubbelspoor houden  . Met een stukje taluud of een slootje ervoor, paar kleine bosjes, en ergens een electrakast. Dan lijkt mij dat een leuk diorama?

Groeten,
Rogier

[Ronald Halma]

De diepte vanaf de muur denk ik aan een max van 20 cm en de breedte van de plank rond de 100 tot 120 cm.

Laat ik daar nu mooie modules voor hebben

[Klaas Zondervan]

Even zitten googlen naar de maten, als je kijkt naar dubbelspoor, dan zit je al snel aan een baanlichaam van 15 meter (dus 17.2 cm in model), dan heb je het eigenlijk over het stuk van schouwpad tot en met schouwpad.

volgens mij is het iets minder, n.l. 12 meter van baanschouder tot baanschouder.
4 meter van schouder tot hart spoor en 4 meter van hart spoor tot hart 2e spoor.
Dat wordt 14 cm in H0. Dus nog 6 cm over voor het voorste talud en eventueel een slootje.

[meesterpaul]

Laat ik daar nu mooie modules voor hebben

vertel

[meesterpaul]

volgens mij is het iets minder, n.l. 12 meter van baanschouder tot baanschouder.
4 meter van schouder tot hart spoor en 4 meter van hart spoor tot hart 2e spoor.
Dat wordt 14 cm in H0. Dus nog 6 cm over voor het voorste talud en eventueel een slootje.

Ik wil het niet te pontificaal maken, de vrouw moet het ook nog accepteren he haha.
Nu zegt ze, je kan ook de bovenkant van onze kast gebruiken. Die heeft een afmeting van 97,5 bij 40 cm. De diepte wil ik 40 laten, de breedte kan ik wat ruimer aanhouden door er 110x40 van te maken.
 Als ik dan diagonaal de kast over ga heb ik natuurlijk wel meer ruimte/lengte

[Ferdinand Bogman]

Als het zo bescheiden is, heb je genoeg aan een Lack-plank van Ikea (bijvoorbeeld die van 110 x 26cm). Gezien het beperkte gewicht van wat erop komt te staan heb je genoeg aan de onzichtbare ophanging.

[HenkN]

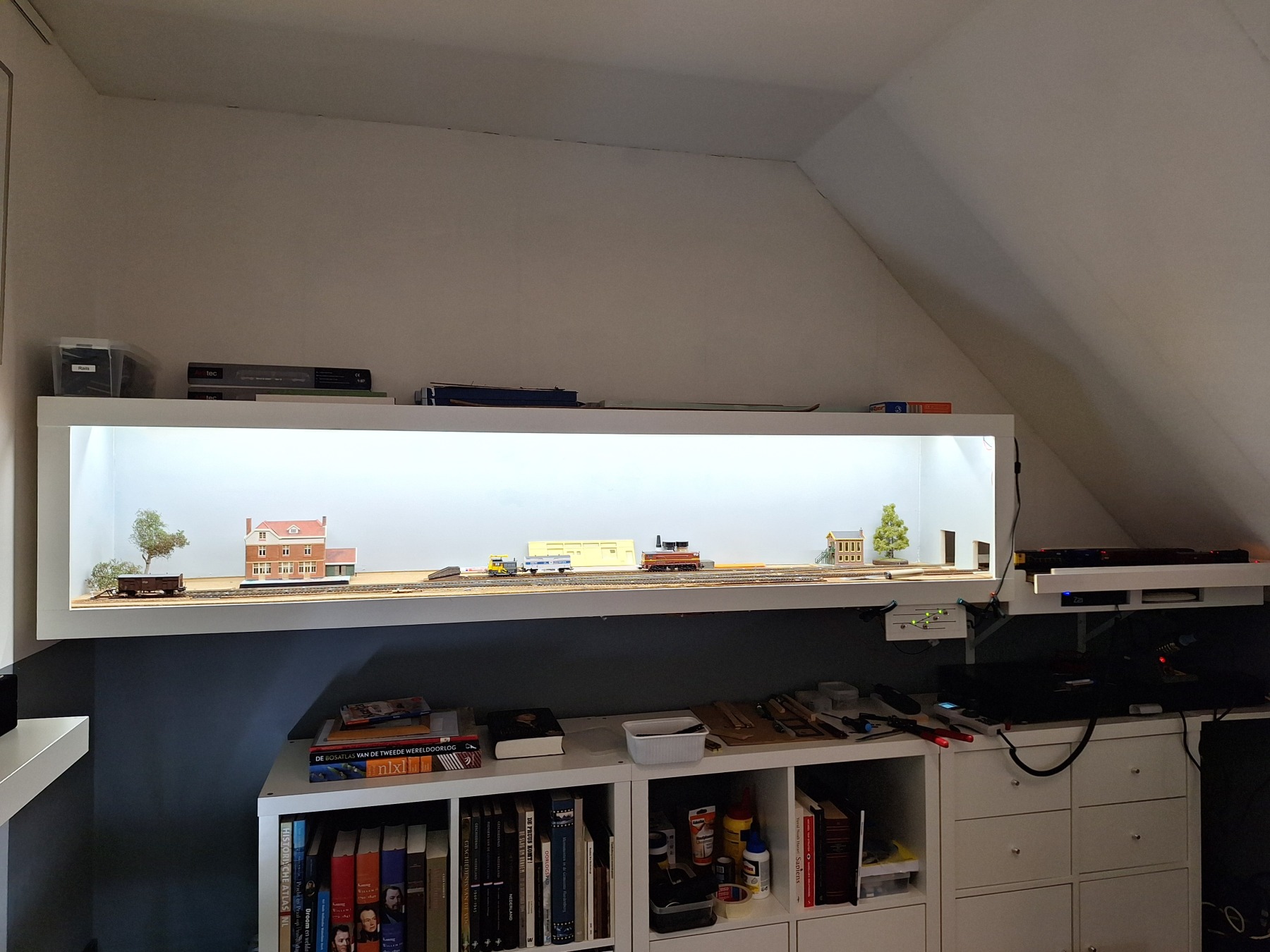

Kleine modelbaan aan de muur.
Misschien een idee.
Op deze manier ben ik aan het bouwen (Eindstation Daarhuizen)
Dit baantje is 210cm lang en 37cm diep met daarnaast een schaduwstation (schuifbakje). Het totaal is 3 meter
