Bouw van de ElD3 mat' 36 van MK Modelbouwstudio's

[MathynK]

Dank Rob, ik ga nog wel wat experimenteren. Je schrijft dat de speling tussen worm en tandwiel vergroot moet worden. Daardoor dacht ik gelijk aan een vulplaatje onder de motor. Het is namelijk zo dat de motor en worm bovenop de tandwielen zit. Met een minimale verhoging krijg je dan iets meer ruimte en dus speling. Dit, en de beperking van de zijdelingse speling ga ik eens even testen.

Later dit jaar bouw ik voor mijzelf nog een treinstel. Ik weet wel dat daar een andere aandrijving in gaat komen. Ik denk dat het de Piko HK aandrijving wordt. Jij hebt elders al beschreven dat die Hondekop aandrijving er keurig in past , al ga ik nog even zoeken of er een plattere aandrijflijn te koop is met de juiste radstand van het draaistel. Dan hoef ik minder van het interieur te slopen. Wie weet....

Ik ben het met je eens dat er waarschijnlijk een fout in het ontwerp/etswerk zit. Als je kijkt naar panto's van de 'grote' fabrikanten dan valt mij 1 ding op. De bevestiging van de veertjes zit altijd boven de draaias en vrij dicht bij de draaias. De uitslag is minimaal, maar wel voldoende. Je ziet verschil tussen veertjes aan de onderste 'benen'van de panto's of in het midden. Maar de positie van de bevestiging ten opzichte van het draaipunt is eigenlijk altijd gelijk. De BBC wijkt daar echt van af. Ik heb hier ook BBC's van FRIE liggen en daar zie je dezelfde oplossing als bij de 'grote' fabrikanten. Die pantografen werken ook goed. Je moet vooral geen veertjes om een hoek willen buigen of een lipje hebben dat in gezakte stand naar beneden gaat wijzen.

Afgelopen dinsdag had ik dus vooral de frustratie even van mij afgeschreven. Woensdag heb ik met jouw opmerking in het achterhoofd en wat rust weer opnieuw naar de beweging van de panto's gekeken. Met een Roco en een FRIE pantograaf ernaast. Mijn conclusie is gelijk aan die van jou. Het grote T-vormige lipje is niet goed. Bovendien moet je die al helemaal niet dubbel vouwen zoals in de handleiding staat omschreven. Als je het vouwt werkt dit de beweging alleen maar tegen! Maar hij is te groot om in de afdek kap vrij te kunnen bewegen. Je wilt in feite het hele kleine lipje aan beide kanten zoals jij al schreef.

Omdat ik al een tijdje zat te rommelen met de lipjes zijn ze bij mij uiteraard allebei afgebroken. Dus heb ik het opgelost met twee 0,5mm messing draadjes. Het is namelijk óók niet verstandig om het hele kleine lipje 90 graden te draaien zoals in de handleiding staat. Dit raad ik af. Omdat ik dit wel had gevolgd brak ook die bij het corrigeren af. Geen punt, want de messing draadjes werken net zo goed.

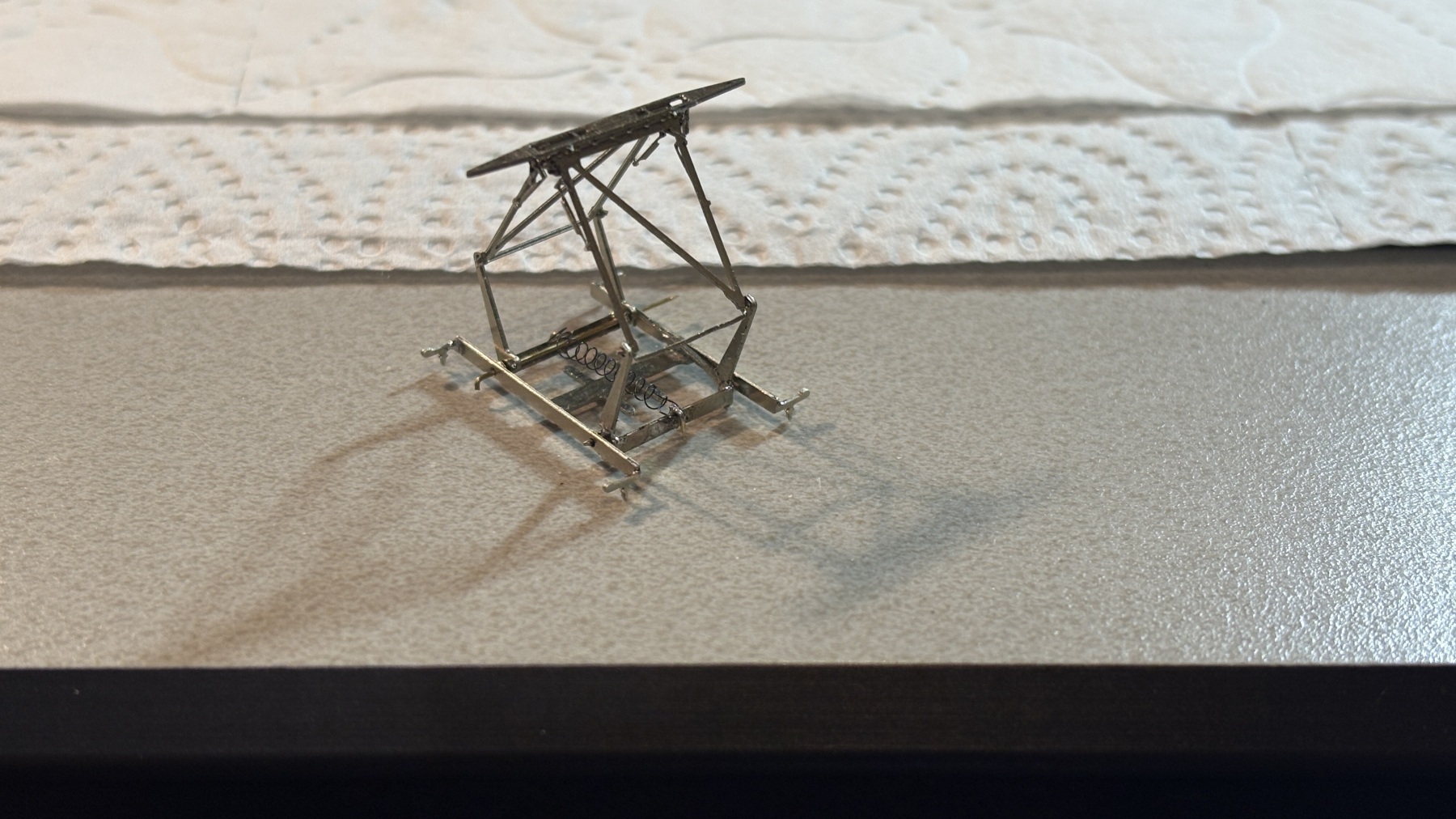

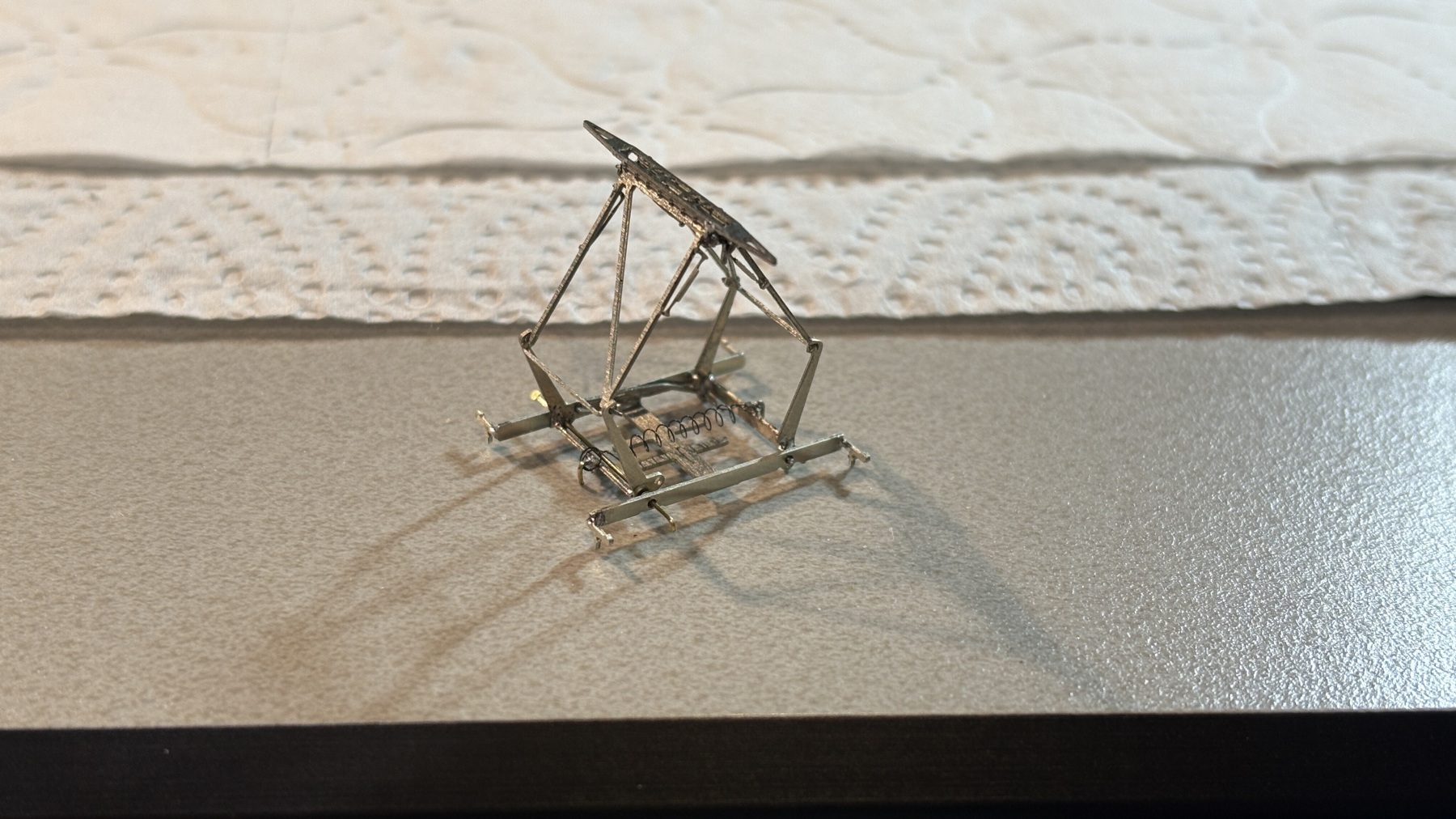

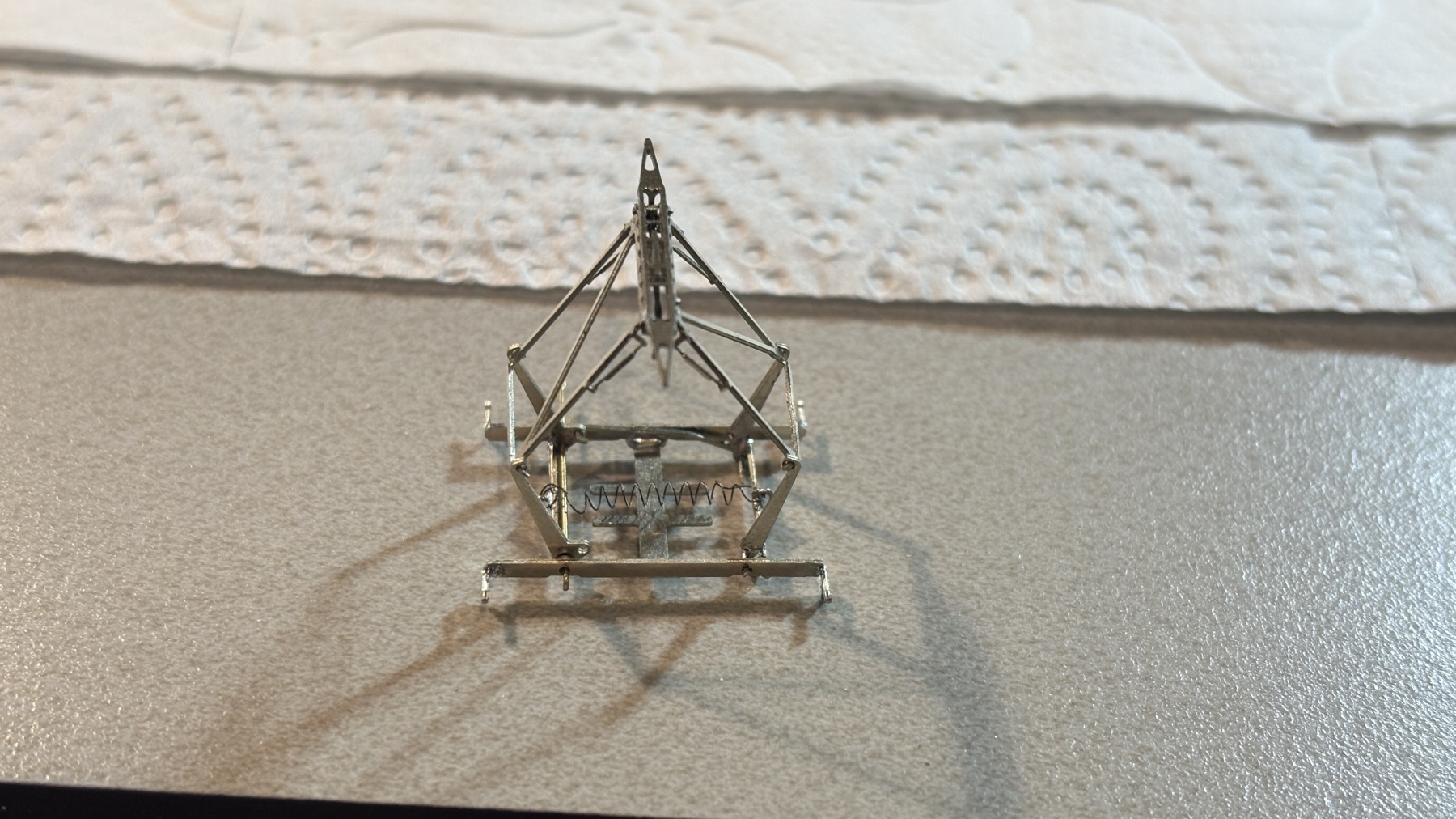

De oplossing is om twee messing draadjes in een V te vouwen. Of eerst solderen en daarna vouwen. Eén poot van de V soldeer je in het midden aan de buitenkant van het platte frame vast. Op de locatie van de lipjes. Daarbij wijst de punt van de V omhoog en steekt die net boven de rand van het etswerk uit. Als je achteraf vouwt dan vouw je na het solderen de draad dus naar beneden. Hierna aan beide zijdes de uiteinden van de veer haaks vouwen zodat je twee platte oogjes krijgt. Die zet je dan vast aan de twee messing haakjes. De veer hangt zo volledig tussen de twee pantograaf kanten in en kan vrij bewegen. Onderin wat plaatjes om het te verduidelijken. Conclusie: ze werken nu uitstekend.

Groet, Mathyn
