Bouw van de ElD3 mat' 36 van MK Modelbouwstudio's

[Rob Bennis]

Afgelopen beurs in Houten heb ik de bouwdoos van de ElD3 mat' 36 van MK Modelbouwstudio's in ontvangst genomen.

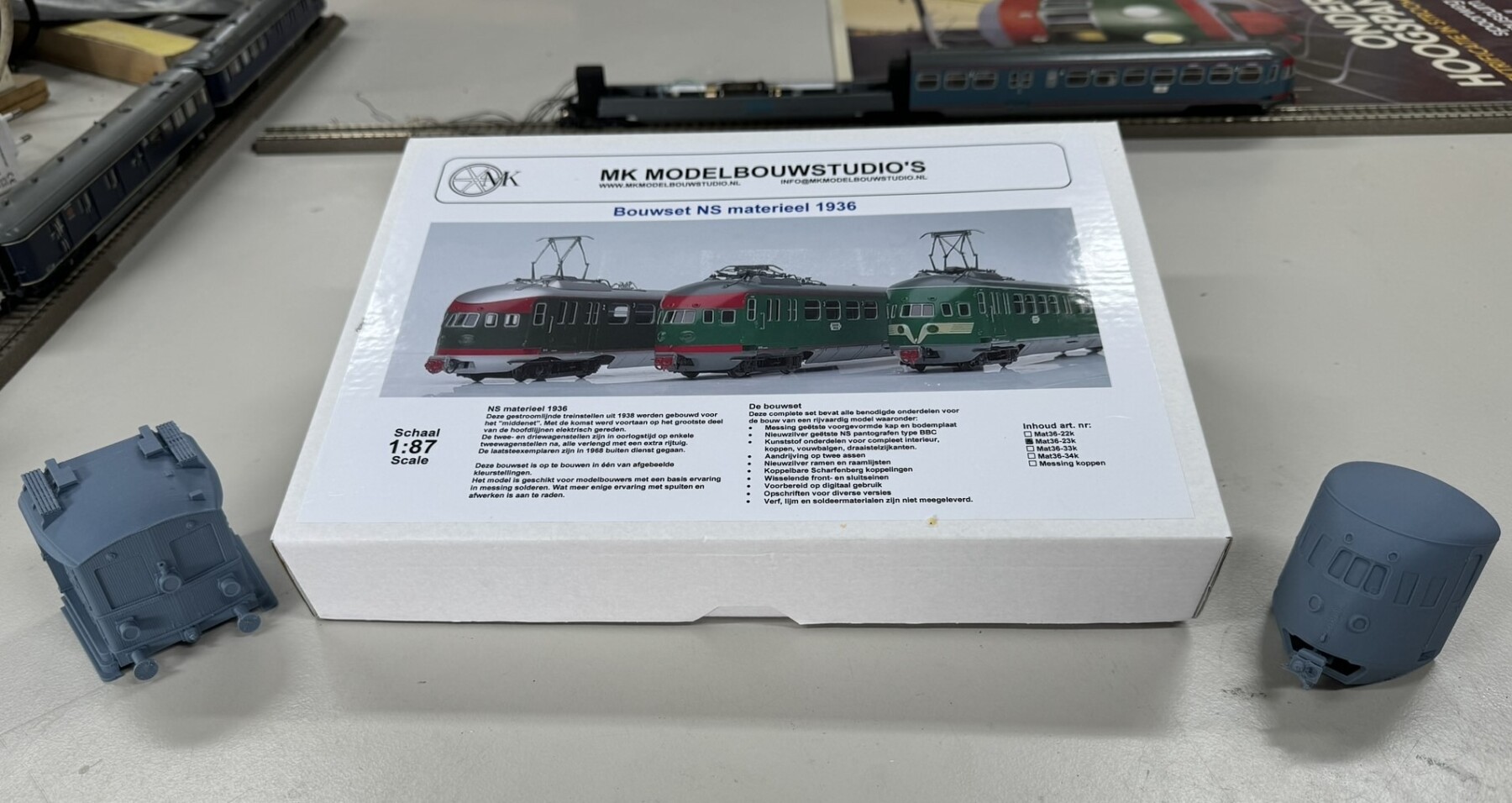

Dit is de doos.



Daar ik zit te wachten op de onderdelen van de DE5 ben ik maar begonnen met deze in elkaar te zetten. Een mens moet toch wat.

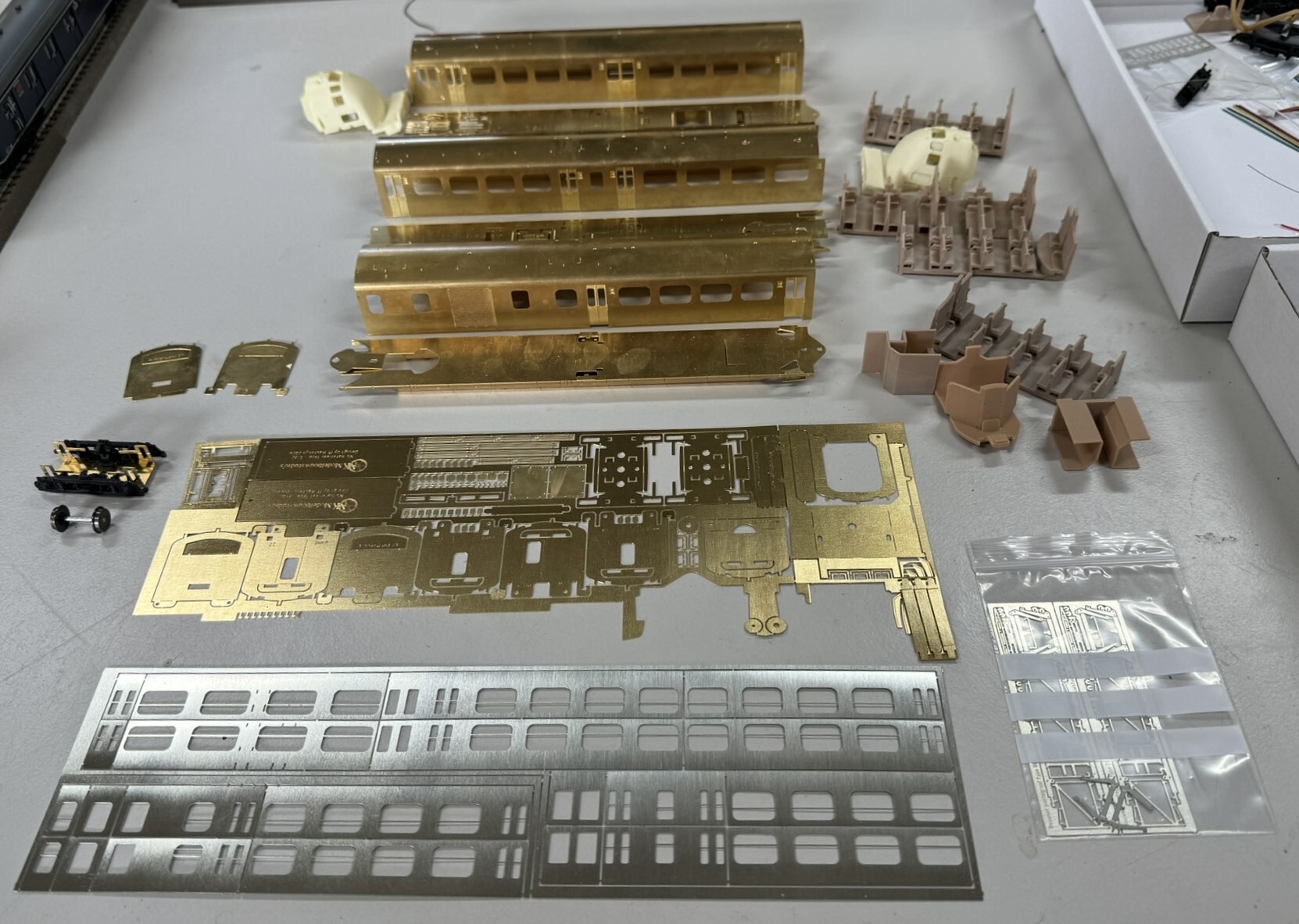

De inhoud van de doos ziet er zo uit.



Het enige wat nog ontbreekt is de handleiding. Die komt later beschikbaar vertelde Maykel. Ga ik lekker niet op zitten te wachten
De etsplaten spreken voor zich en met een beetje nadenken kom je een heel eind.

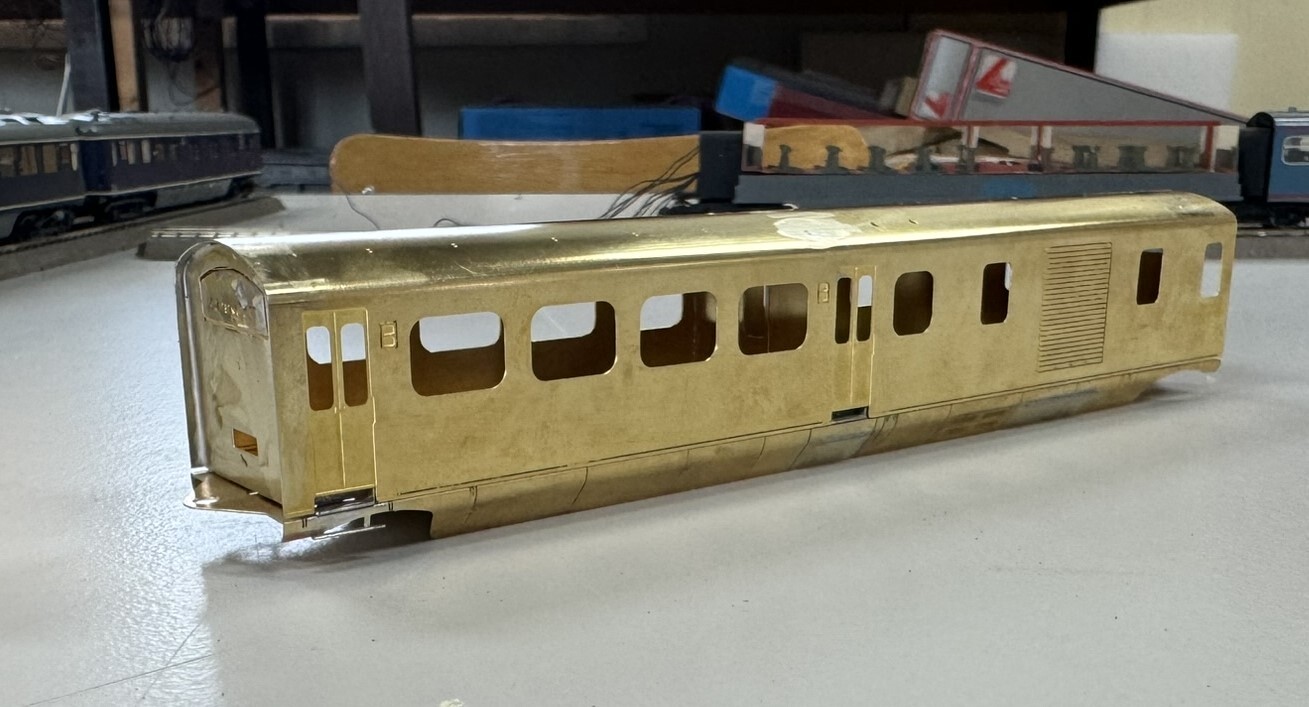

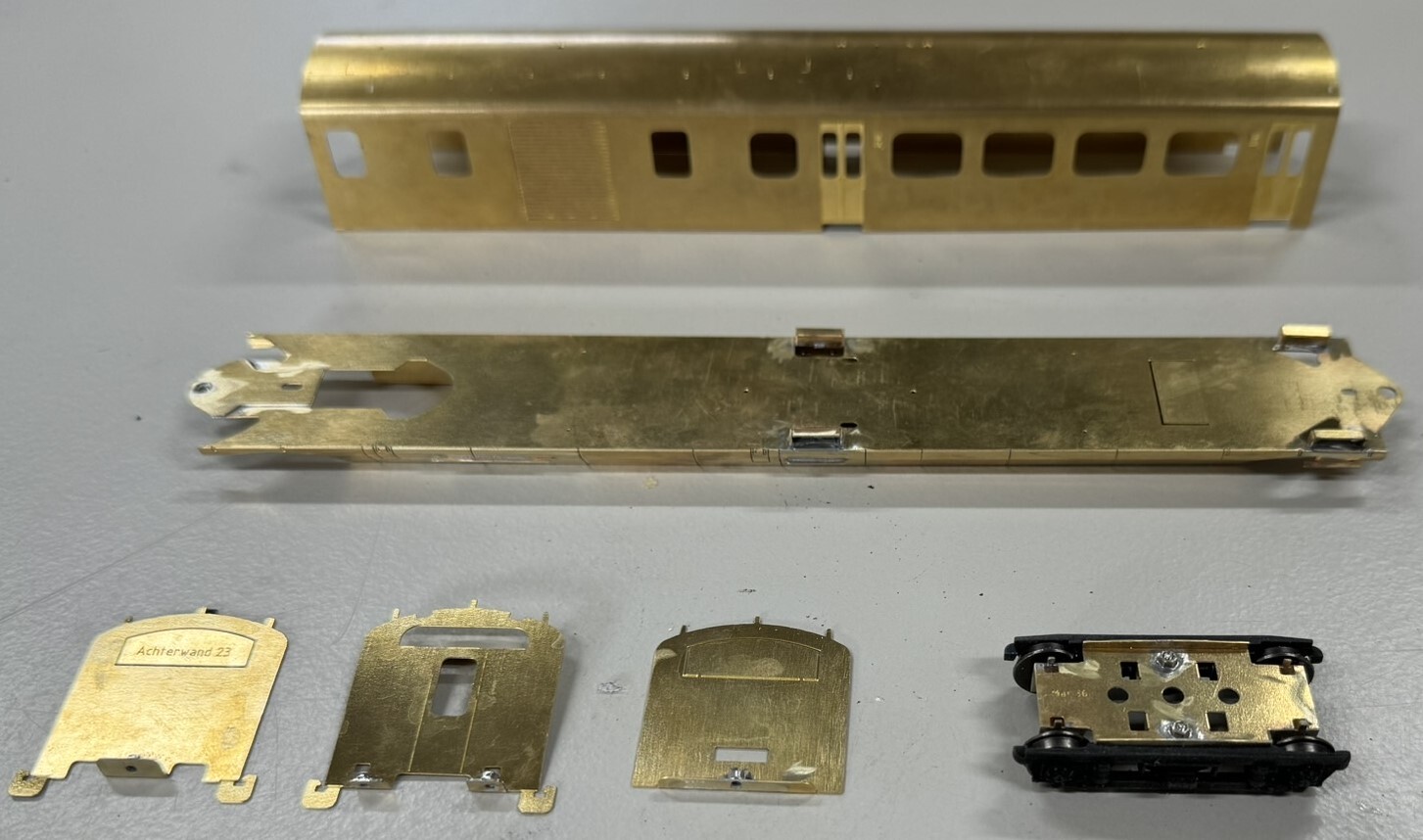

Ik ben begonnen met de CDo

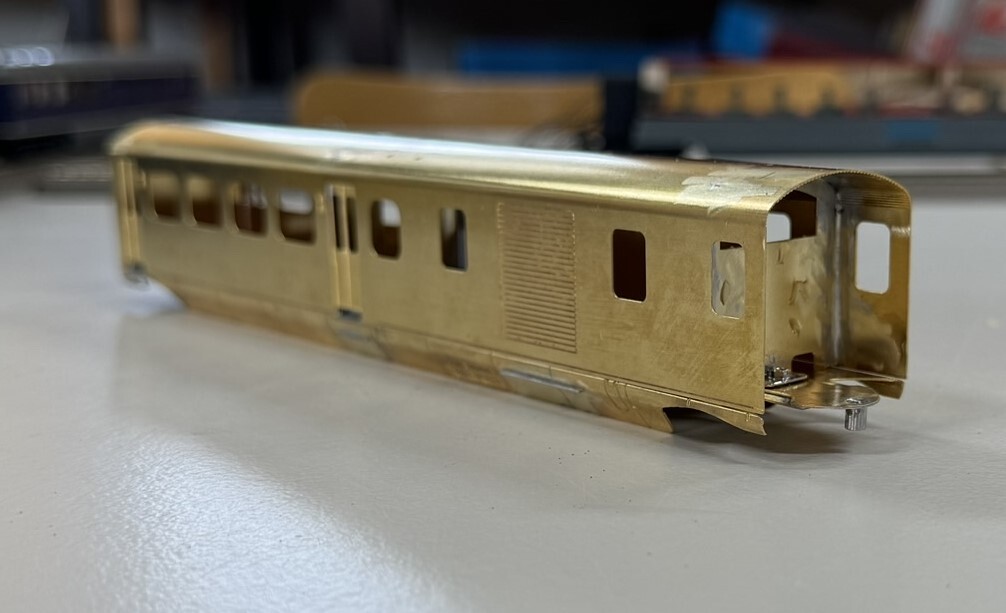

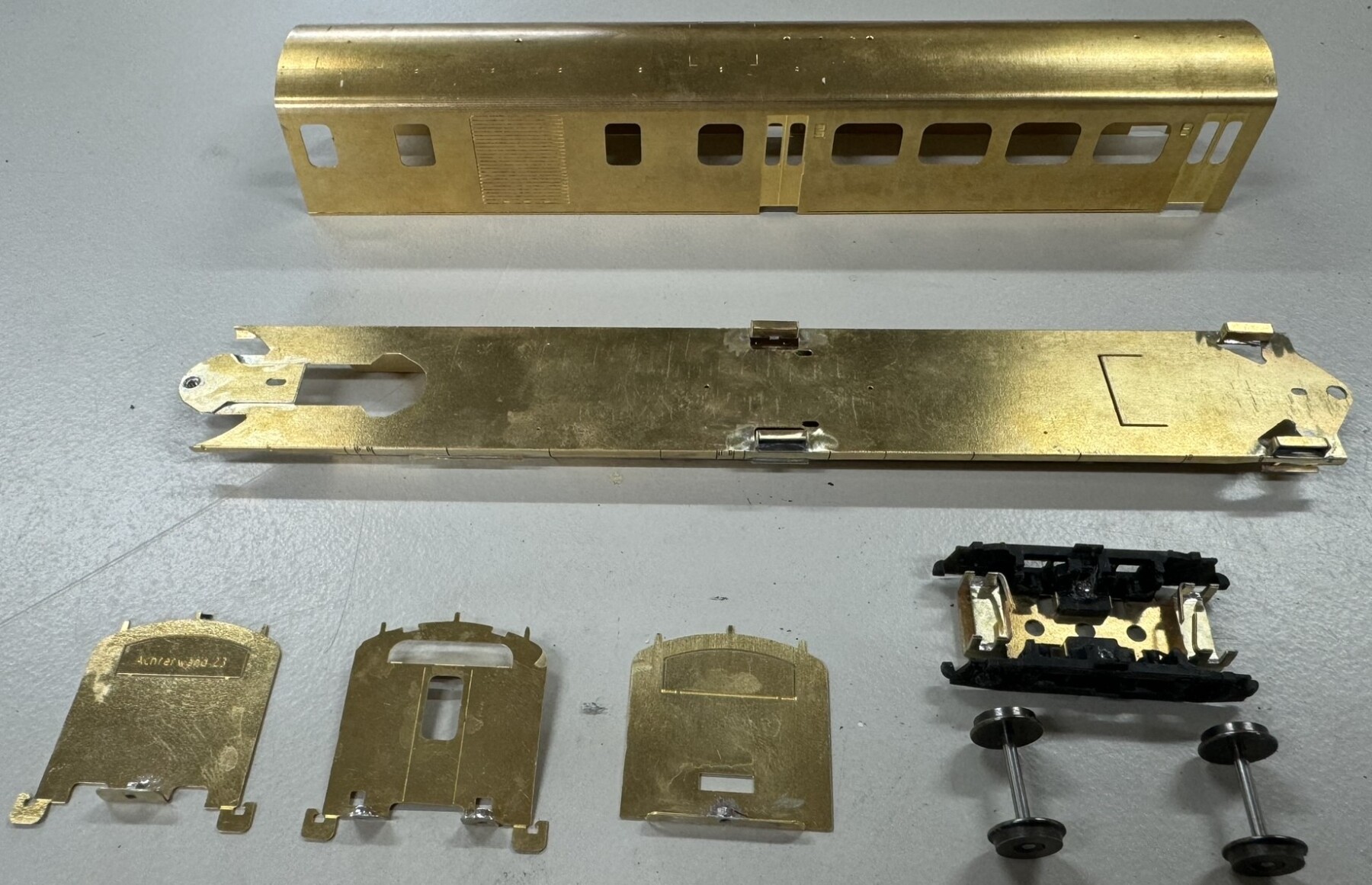

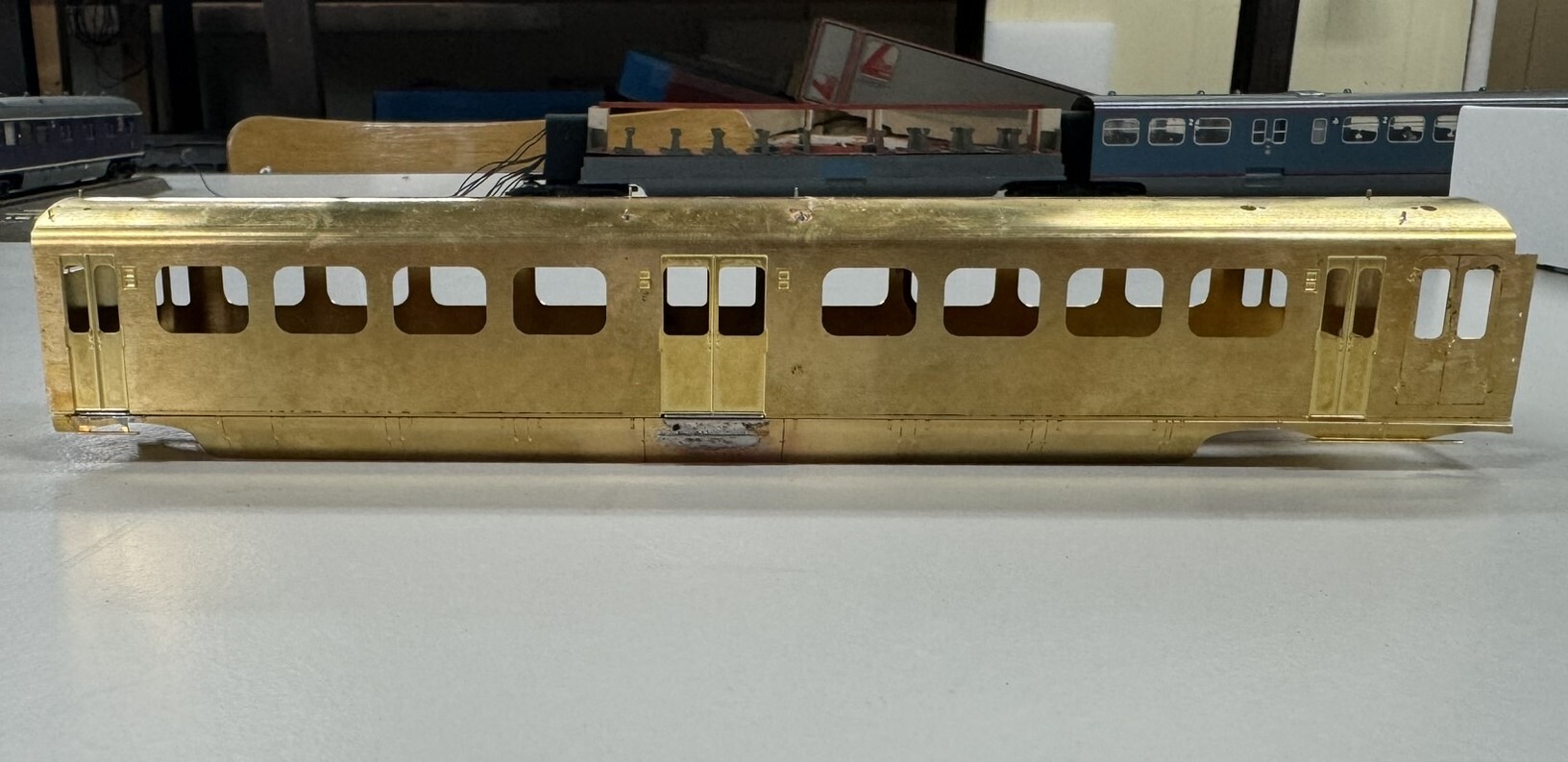

Het ging redelijk voorspoedig en ben verder gegaan met de BCk

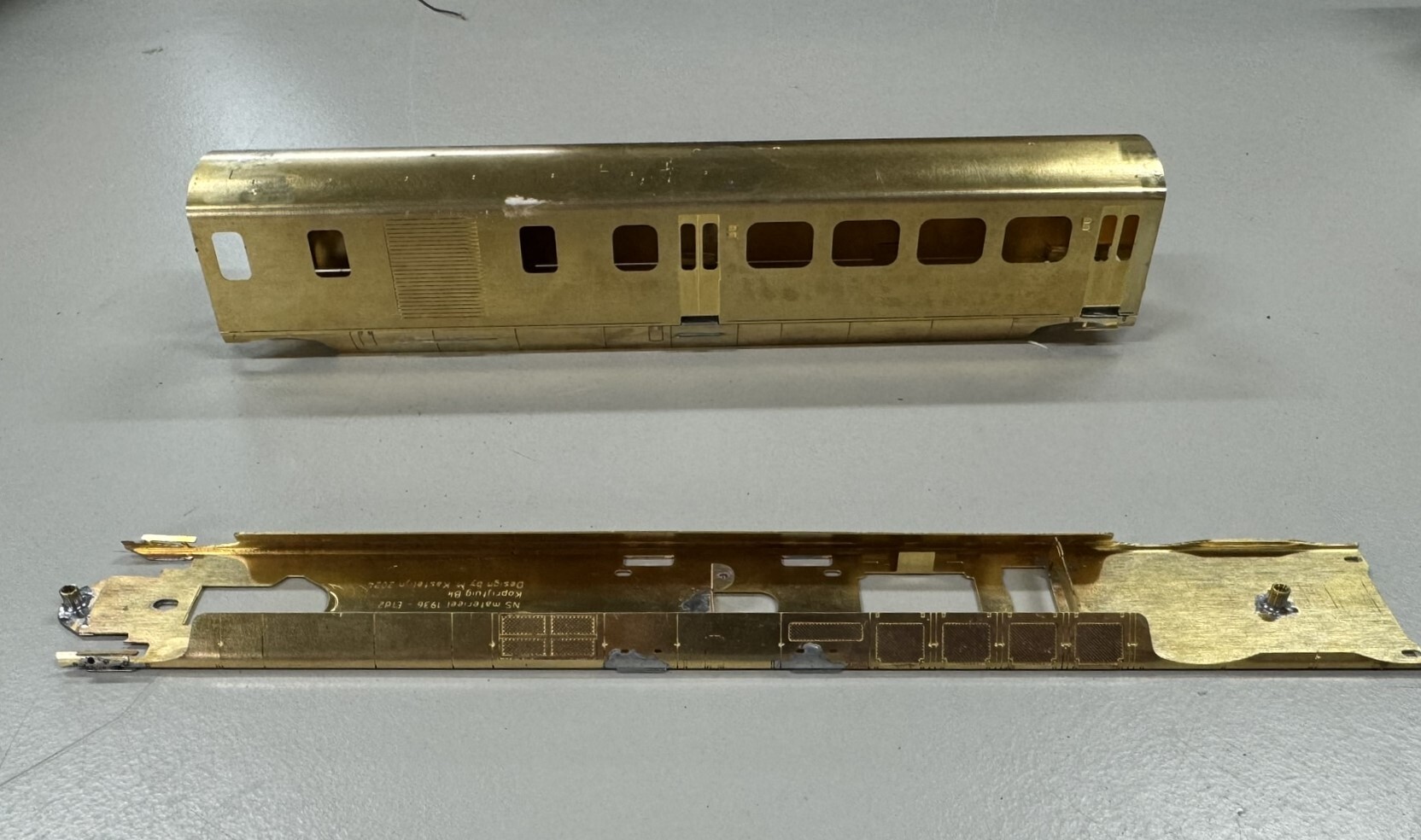

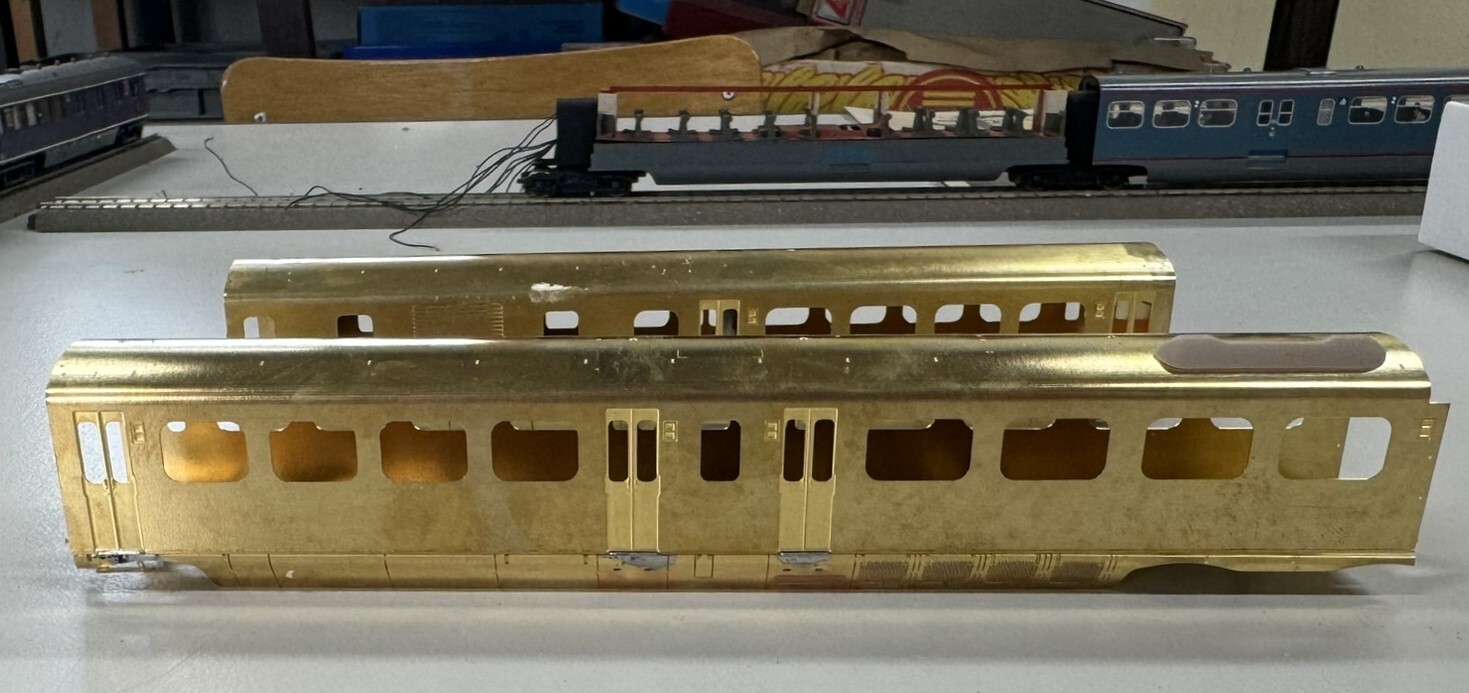

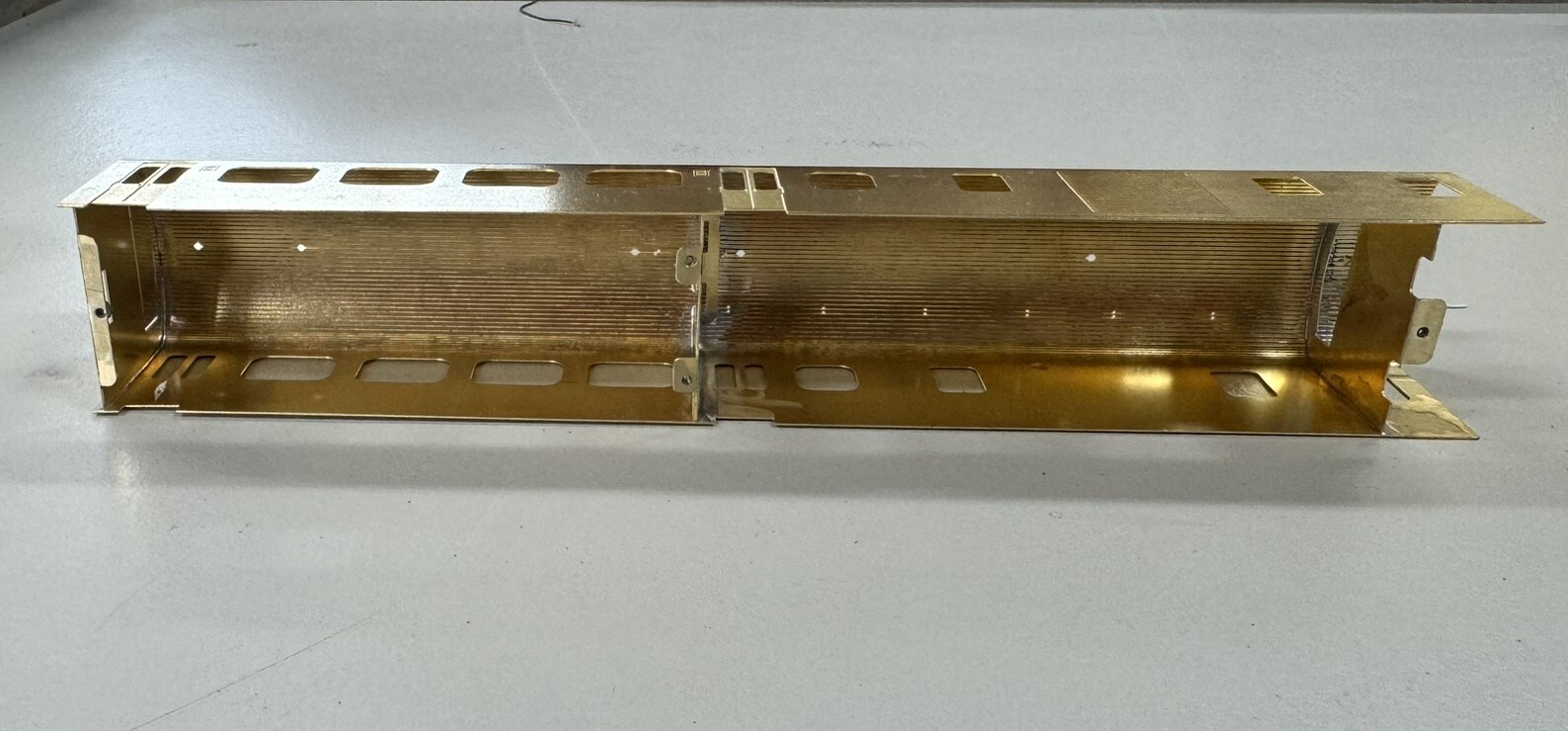

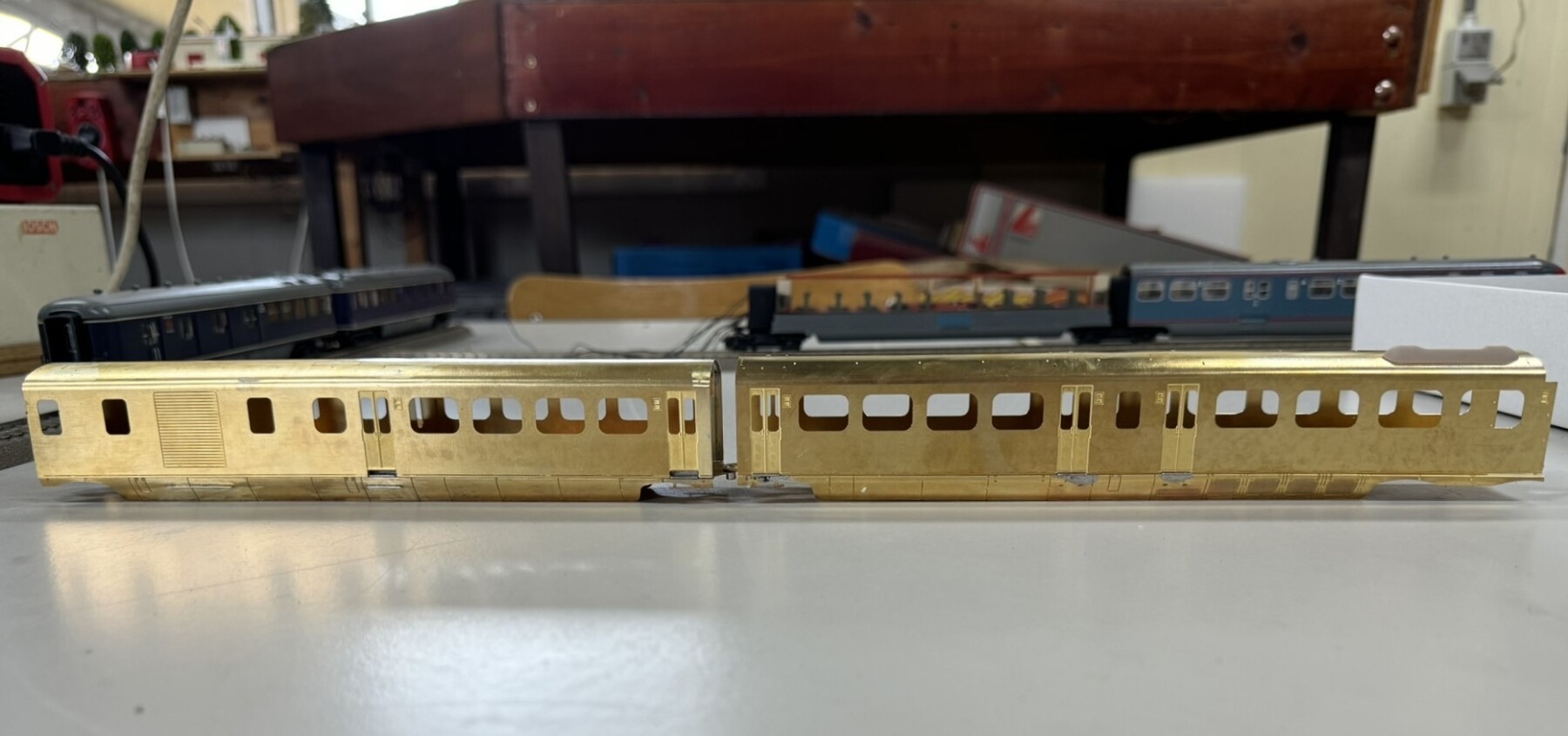

Even de twee bakken tegen elkaar gezet voor het beeld



Weer lekker bezig

Rob

[ronald1956]

Gaaf !

[Rob Ellerman]

Ik ben benieuwd waar je (mogelijk) tegenaan ‘loopt’. Ik meen me te herinneren dat er bij kits van Maikel in je verleden nog wel eens wat geïmproviseerd moest worden met de constructie en/of aandrijving. Succes en ik blijf dit volgen.

Rob

[Rob Bennis]

Rob,

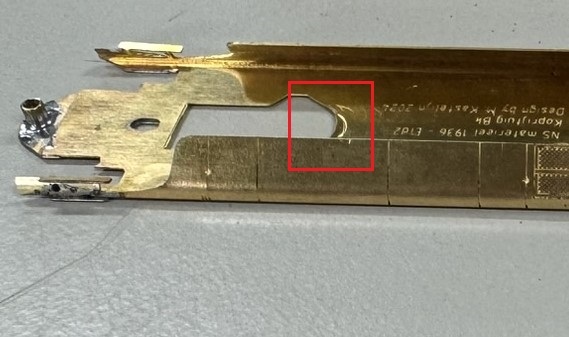

Het eerste waar ik tegenaan gelopen ben is een ets foutje. Die zit in de bodemplaat van de BCk. De etslijn van boven en onder is verschillend van de lepel die je moet omvouwen voor het draaipunt voor het Jakobsdraaistel. Kijk maar op het plaatje, de onder etslijn loopt verder door. Ik heb hem uitgesneden volgens de boven etslijn



Het restant etslijn kan je zien.
Maar het is geen groot ding, kan je makkelijk zelf oplossen.

Rob

[Rob Ellerman]

Rob, ik loop misschien op zaken vooruit, maar ik vroeg me af op wat voor moment en hoe die nieuwzilveren etsingen met de vensterdelen gebruikt gaan worden. Wordt het lijmen of solderen? Want in het laatste geval zit je volgens mij met het afplakken van je raamranden… (maar waarschijnlijk zie ik het als leek van een afstand niet goed ).

Rob

[Rob Bennis]

Ik heb tot nu toe altijd de raamlijsten geplaatst nadat ik de kap geschilderd heb en voorzien van de opschriften. Daarna heb ik de raamlijsten geplaats en gelijmd met Kristal Clear. Mocht er lijm uitkomen dan kan je dat makkelijk verwijderen met een cocktail prikker zonder schade aan te richten. Als dat droog is zet ik hem in de blanke lak.
Dan is enige wat je dan nog moet doen is de ramen plaatsen en ook hier Kristal Clear  gebruiken.

Rob

[Rob Ellerman]

De raamlijsten (ik kon hierboven niet op het woord komen ) zijn bij de kits van Frie losse lijstjes. Maar hier lijken ze deel te zijn van een soort van verstevigingsplaten voor de wanden…

Rob

[Rob Bennis]

Die indruk wekken ze inderdaad. Maar ik kan je verzekeren de kap is al stijf genoeg zeker als je de tussenwanden hebt geplaats.

Maar wat ik me nu realiseer, je hoeft de binnenkant van de kap niet te verven. Dat kan je doen op de achterkant van de raamlijstjes. En zolang die nog niet gemonteerd zijn is dat een simpel klusje geworden. Eerst de primer er op, gevolgd door het creme. daarna creme afplakken en de onderkant groen / grijs. De geschilderde raamlijsten kan je dan makkelijk plaatsen.

Weer een werkwijze gevonden

Rob

[Rob Moerkerken]

Heel fraai allemaal

[Met een sik]

Het enige wat nog ontbreekt is de handleiding. Die komt later beschikbaar vertelde Maykel.

Rob

Door jouw werk hier krijgen we toch een "handleiding" nu wel met foto's die meestal bij Maykel afwezig zijn.

Groet Gerard

[ronald1956]

Ik krijg bij Maykel altijd een mooie handleiding met een aantal (kleuren) fotobladen , dat kan je van andere kleinserie fabrikanten niet zeggen !

[Met een sik]

Excuus, ook naar Maykel, ik had de oude handleidingen voor ogen, maar de recentere, bijvoorbeeld de gaswagens, hebben foto's

Groet Gerard

[Pauldg]

Je bent weer goed bezig Rob. In een forum dat soms wel bezet lijkt door een invasie van nauwelijks ter zake doende flauwekul biedt jij dapper weerstand in het kleine Gallische dorpje der bouwers. Ga zo door!

[Rob Bennis]

Paul,
Dan kan ik eigenlijk niet anders doen dan verder te bouwen
En tijdens het bouwen een bouwbeschrijving maken....

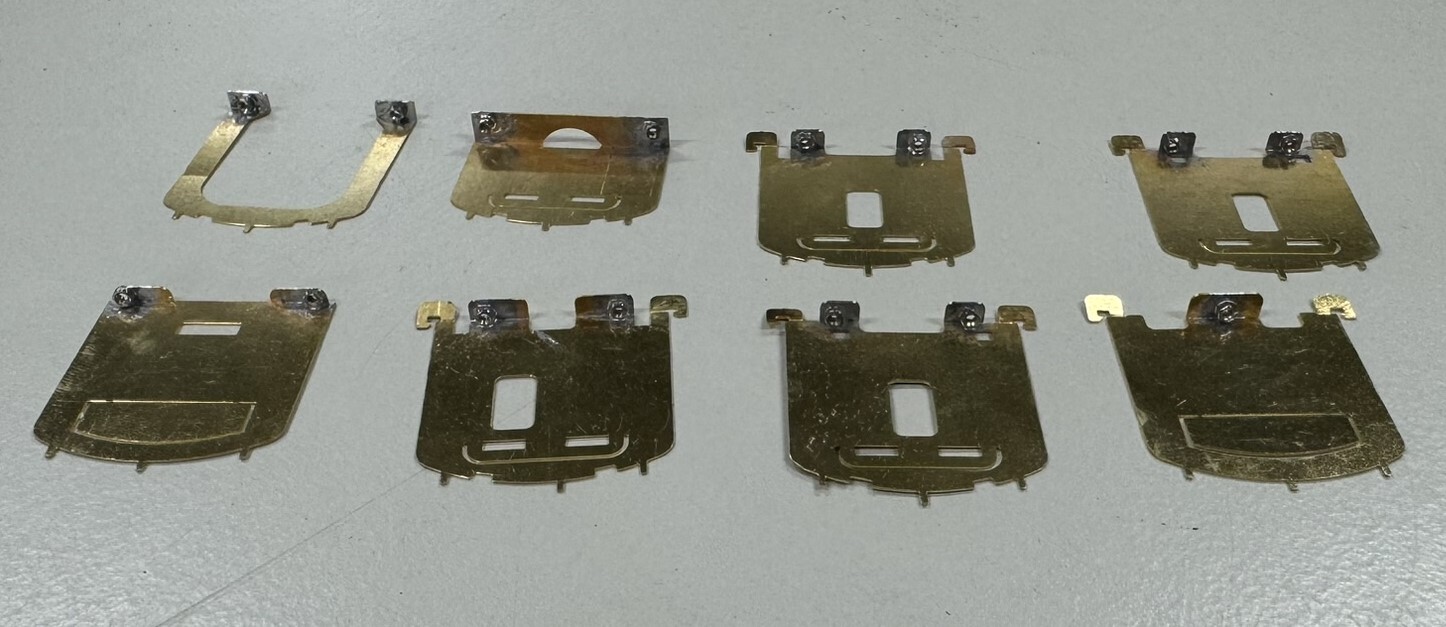

In deze bouwset zitten aan een aantal dingen de nodige slimmigheden die ik wel kan waarderen. Bijvoorbeeld de tussenwanden, daar zitten aan de onderkant een paar tabs aan waar de zijwanden strak in passen.

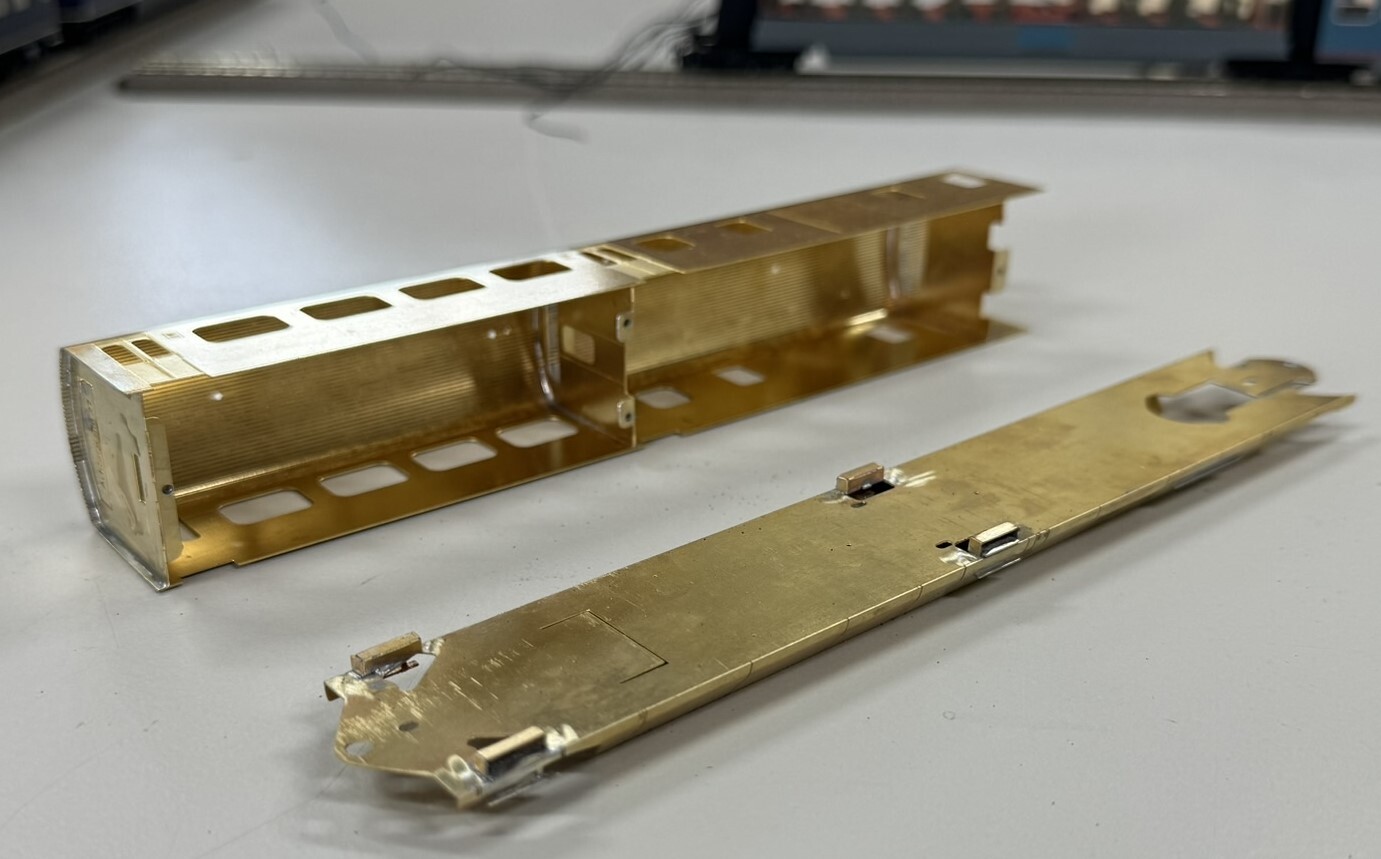

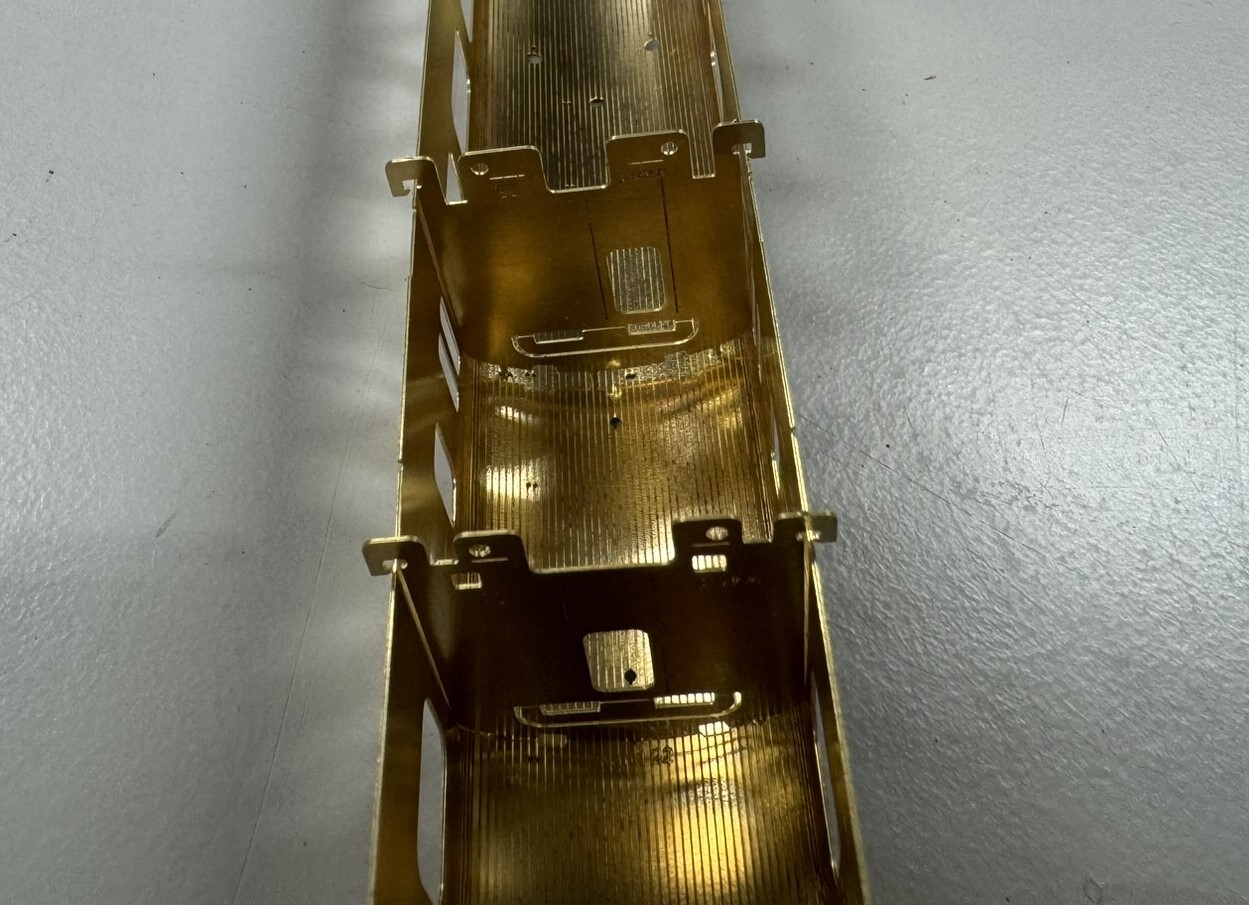

Ook zitten er aan binnenkant van de kap markeringen waar de tussenwand moet komen. Het plaatsen van deze tussenwanden is daardoor wel erg makkelijk geworden. Het enige wat ik doe is de zijwanden aandrukken met twee houten latjes, anders brand ik mijn fikken tijdens het solderen.



Dan mijn methode voor het bevestigen van de kap aan het onderstel. In de bouwset zitten een aantal zelftappers die je daarvoor kan gebruiken. Maar daar heb ik niets mee, ik ben meer van het boutje moertje. Ik heb daarvoor een aantal M1.4 moertjes op de lippen gesoldeerd. Dat doe ik met soldeerverf. Een likje soldeerverf op het lipje en daarin het moertje plaatsen. Dan de vlam eroverheen en het zit vast

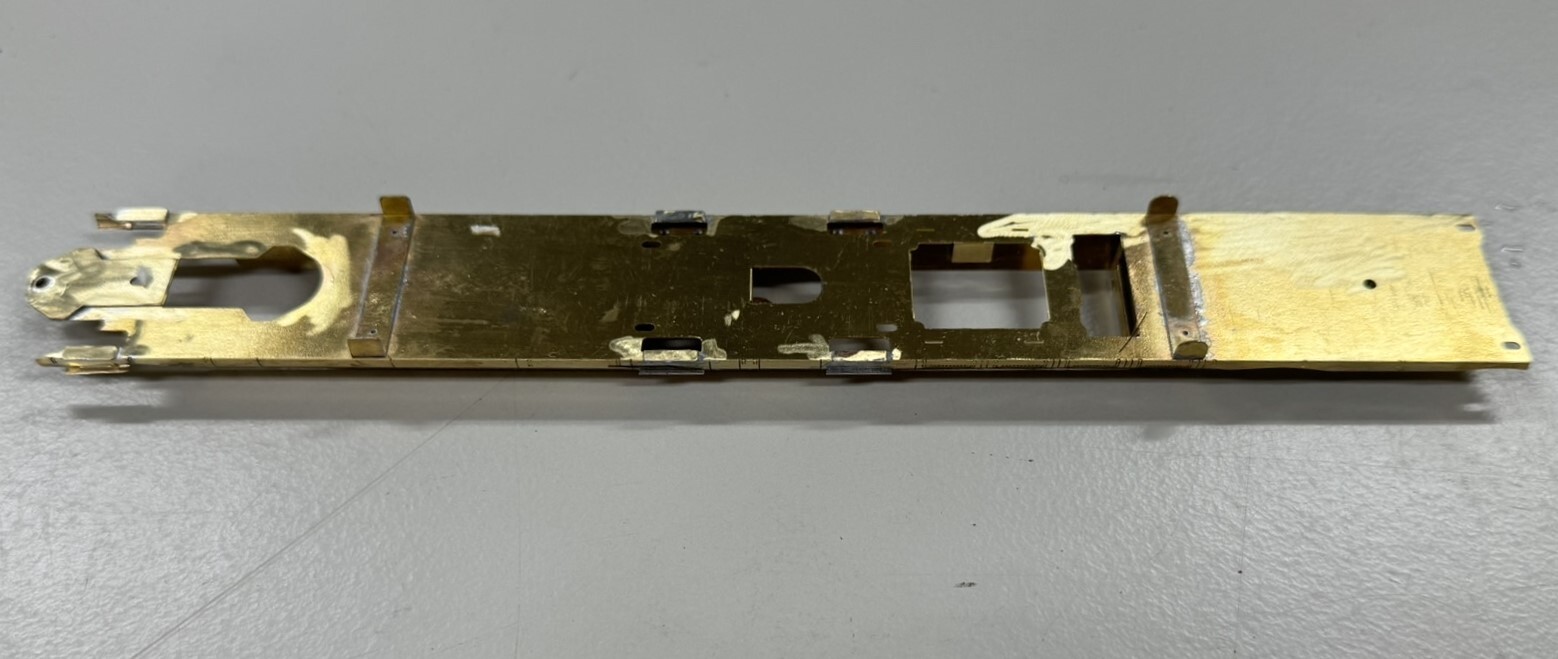

Dan nog een handigheidje, de zijwand afstandhouders om te zorgen dat je de zijwanden niet indrukt tussen de tussenwanden. Het is maar een omgebogen blikje maar daar zitten dan twee gaatjes in die corresponderen met twee gaatjes in de bodemplaat. Het als je daar een pennetje in steekt dan zit het meteen goed.

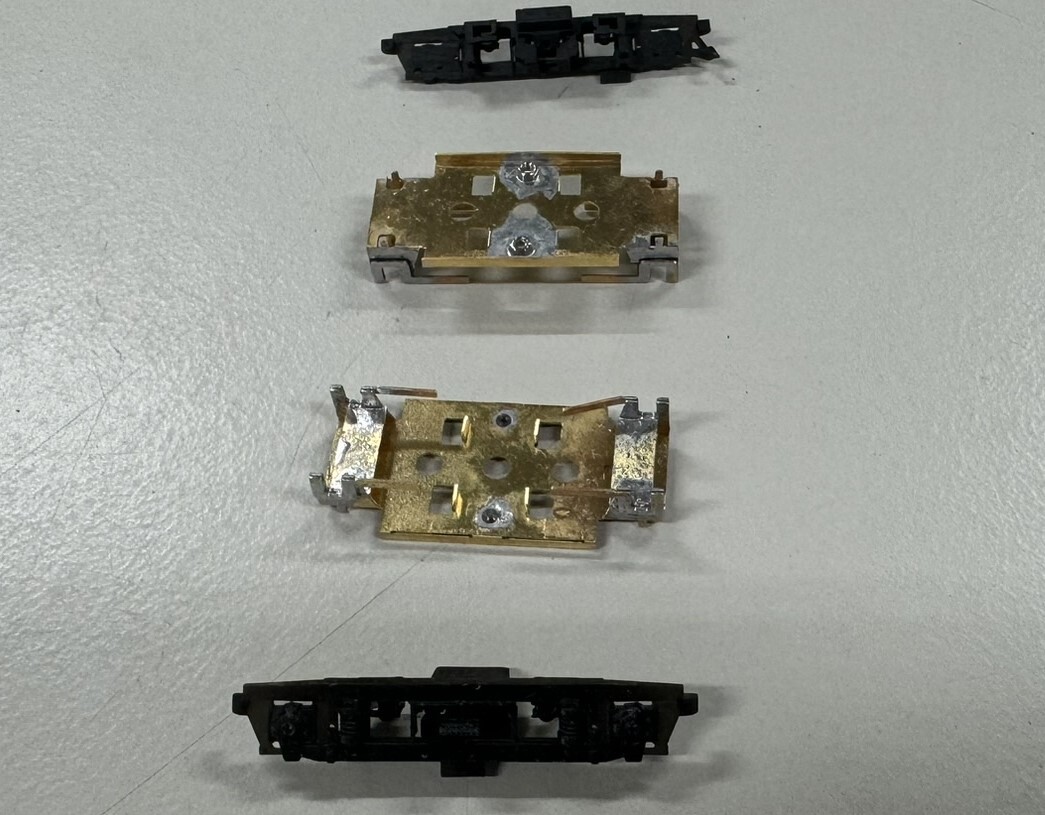

De draaistellen is ook een leuk vouwwerkje. Voor de bevestiging van de draaistel zijkanten heb ik weer moertjes geplaatst De scheenplaten worden gevormd door dubbelvouwen van de zijkanten. Daar tussen komen kleine blikjes als oplegging voor de wielassen.
Daar moet ik nog wat over vertellen. Als je de onderdelen uit de etsfret haalt dan vind je maar drie blikjes. De vierde het ik later gevonden want die was niet door geëtst. En als je dan aan de andere kant zoekt dan zie je hem niet.

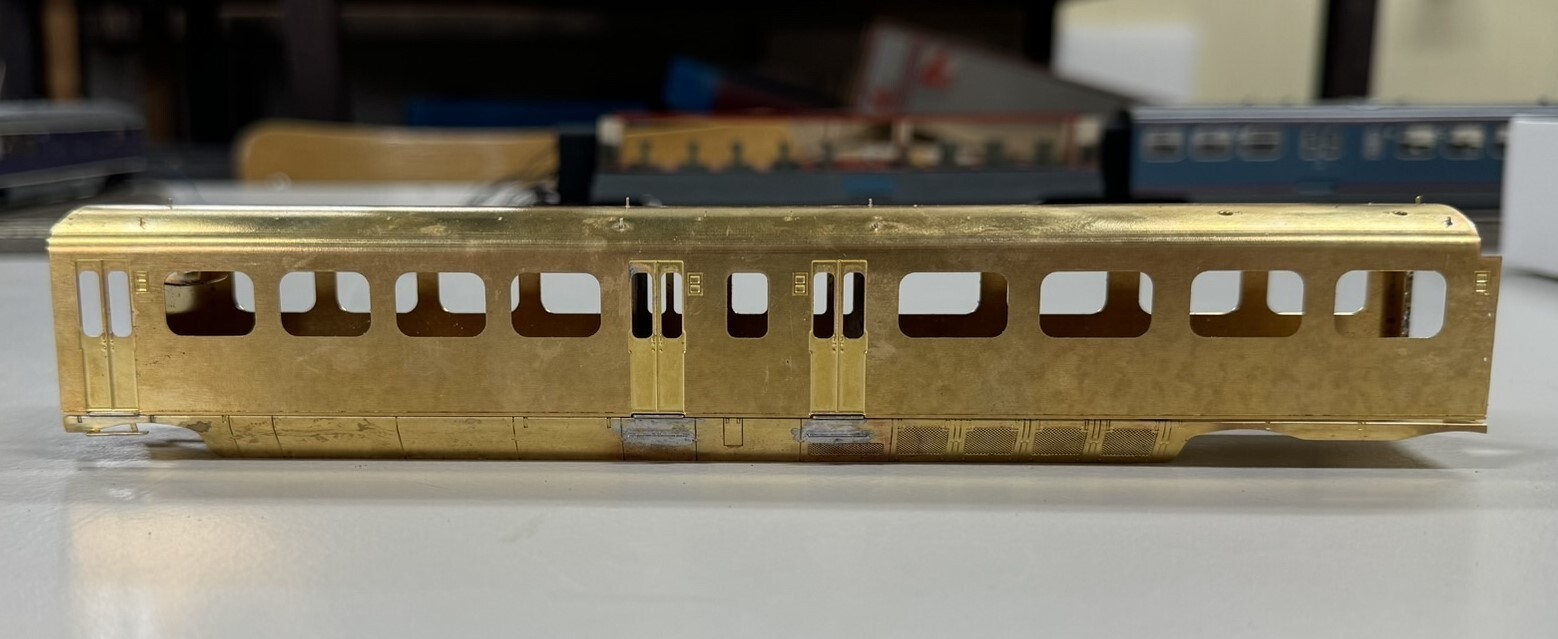

En als je dan even door buffelt dan heb je Ck en de BCk in ruwbouw gereed.





Het is een lekkere bouwset om in elkaar te zetten

Rob

[Rob Bennis]

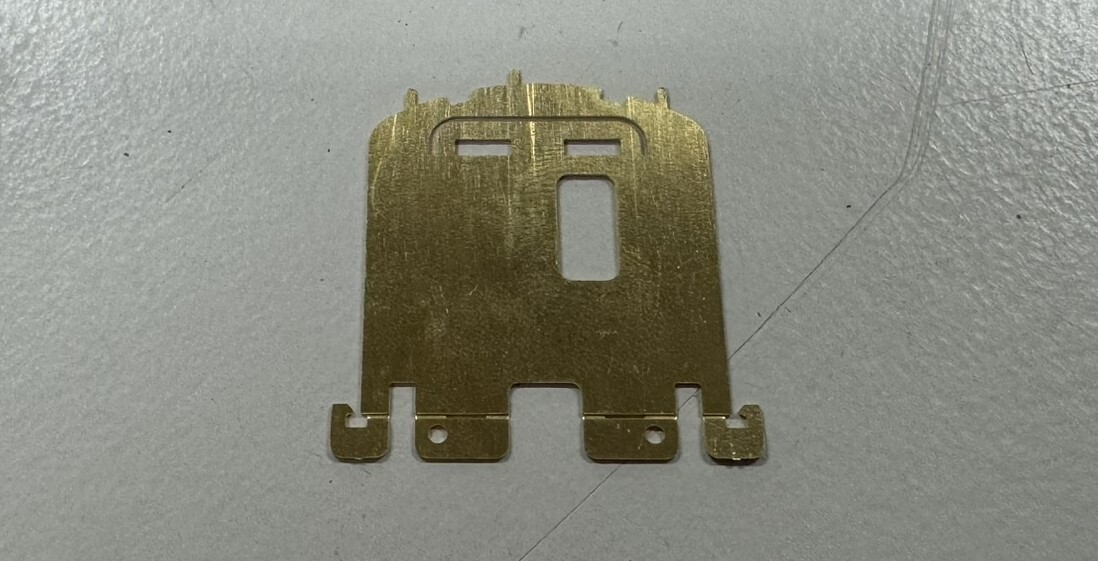

Hier nog een aanvulling van het missende blikje.

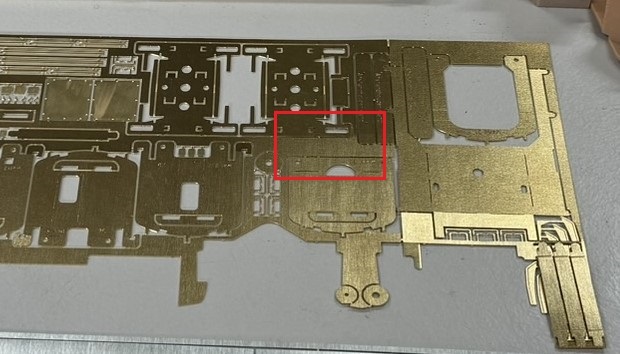

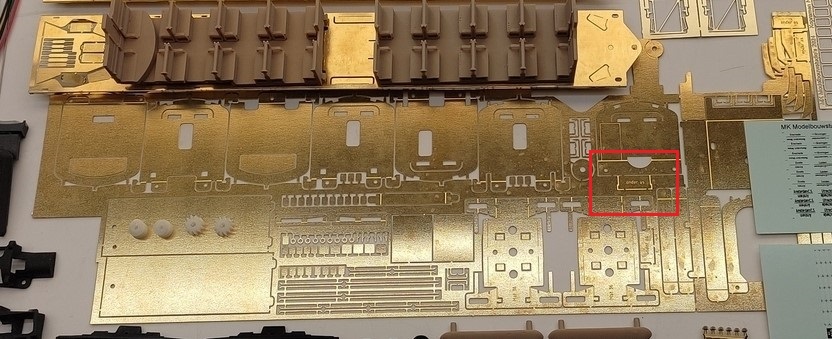

Op deze foto die van de site van Maykel heb geleend heb ik hem met rood aangegeven.



Op mijn foto zie je de achterkant en daar zie je niets.



Scheelt weer een speurtocht

Rob
