Westerdijk NL pendelbaan H0

[Ruben90]

Prachtig stapsgewijs beschreven. Hopelijk hebben meer mensen hier ook wat aan.

Werken de stroomdoorvoerende elementen goed?

Ben heel benieuwd naar het vervolg.

[NS264]

Dat wordt een goede module.

Gr Koen

[MOVisser]

Ja die elementen werken goed.

Tijdens het pendelen heb je waarschijnlijk nog een element in werking op de BB  naast de standaard stroomdoorvoer.
Daar ook maar een doorvoer voor maken.
Dat kan een kleiner exemplaar zijn.

Ronald Visser

[Ruben90]

@ Koen: Dat hoop ik wel in ieder geval. Ga zeker mijn best doen nadat Ronald het begin gemaakt heeft.

@ Ronald: Goed om te lezen dat ze werken! En vast wat ruimte voor een pendelsysteem kan zeker handig zijn.

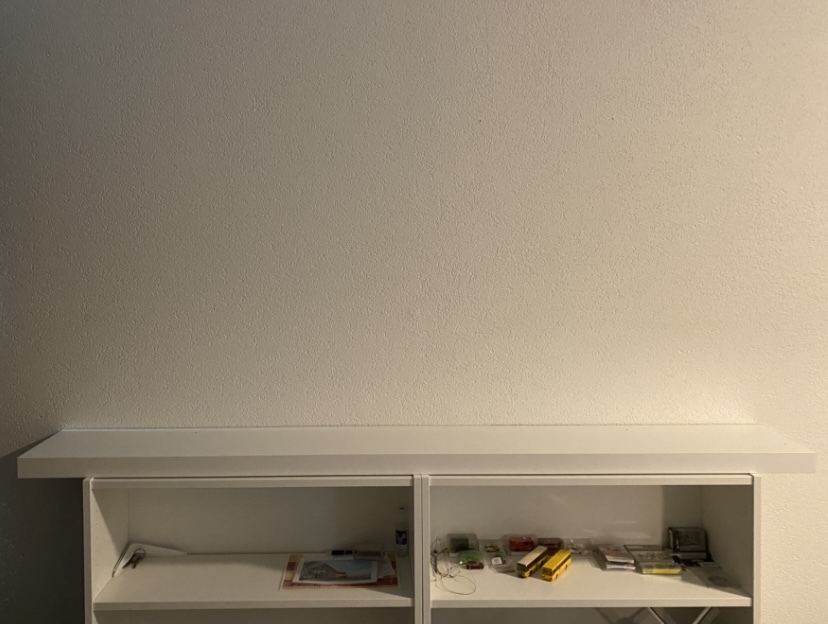

Hier ook vast wat voorbereidingen gedaan. De “lack”plank van een bekende zweedse firma zat eerst netjes aan de muur, maar qua gewicht kan het niet veel aan.. de plank begon al wat naar voren te hangen, dus nu maar 2 lage billy’s eronder gebouwd en er ontstaat een stabiele plek:

[MOVisser]

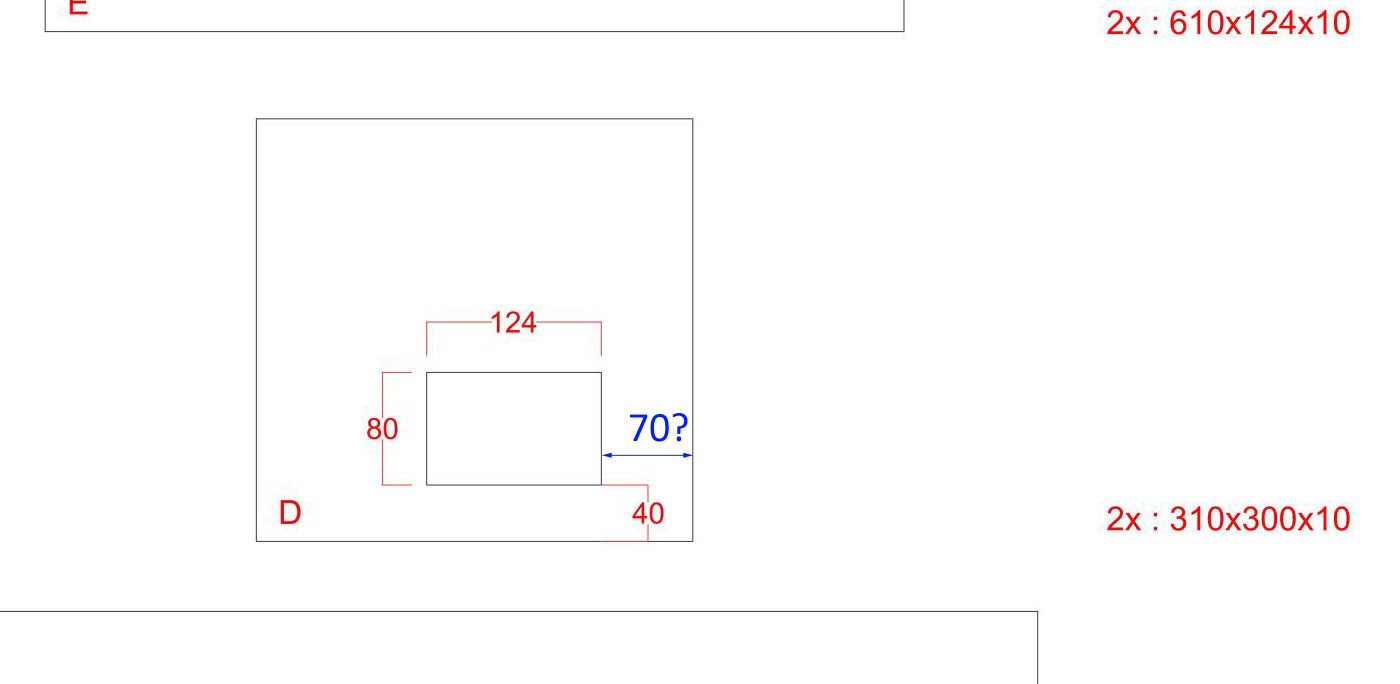

De maat klopt?

Ronald Visser

[Ruben90]

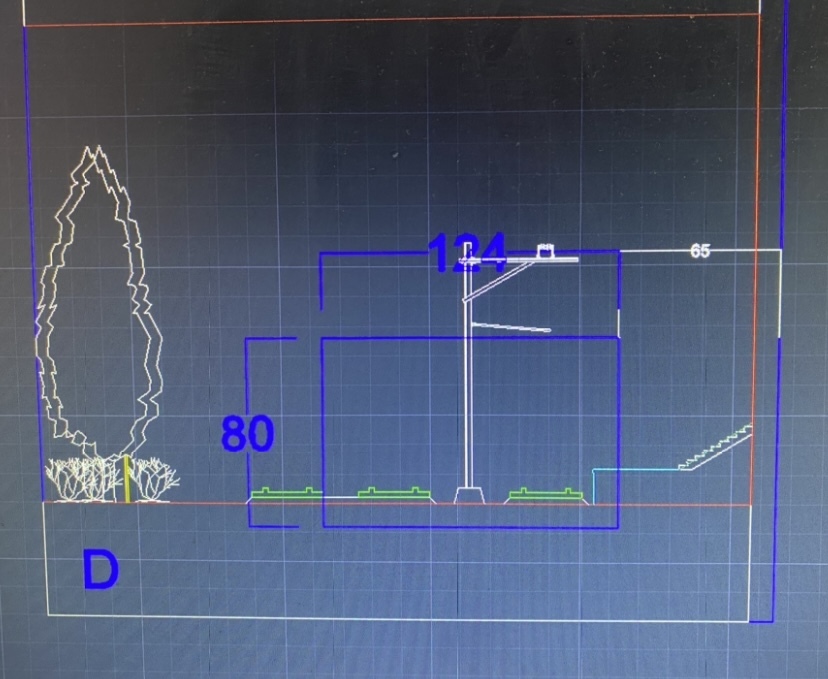

De maat moet 65mm zijn. Het zijpaneel heeft in mijn ontwerp ook nog 10mm overlap op de achtergrondplaat:

[MOVisser]

Dank,
weer een maat verder.

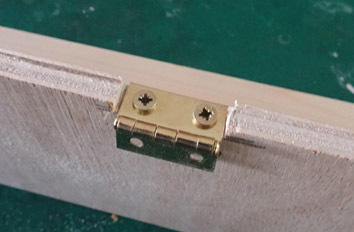

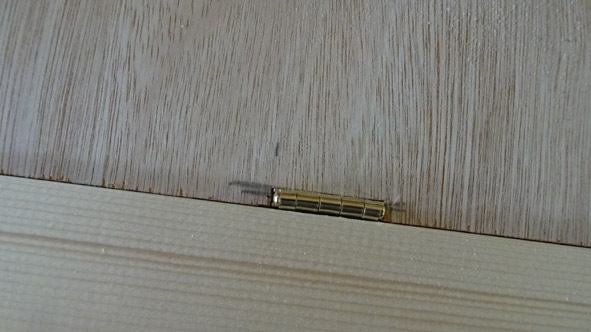

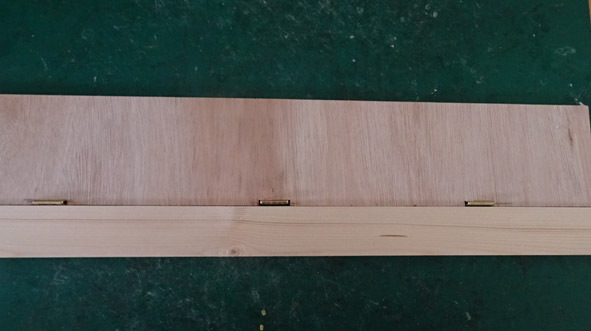

Intussen de voorzijde scharnierend gemaakt.

Daarvoor is een inkeping gemaakt over de hele dikte van het scharnier in de klep.
Dit met een figuurzaag machine uitgevoerd. Eerst de zijkant van de inkepingen ingezaagd en daarvanuit de lange zijde.

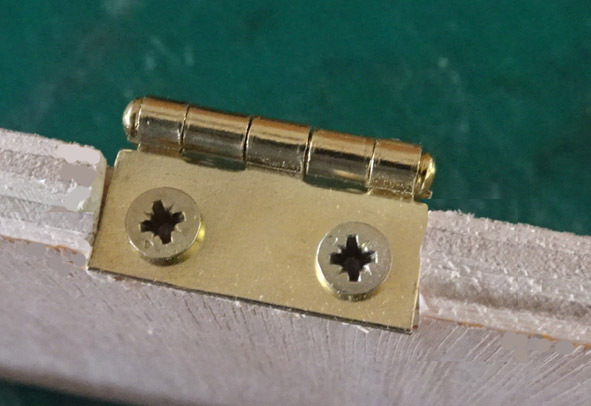

Aangezien de scharniermaat 25 x 25 mm is, klopt dit mooi met de dikte van 12 mm van de onderlat en vallen de "gewrichten of knopen" mooi op de rand van de onderlat.
Ik heb dezelfde schroeven gebruikt als voor de panelen. Zouden een maatje kleiner kunnen.
Ook deze weer voorgeboord.

Vanavond de bovenklep aan de achterzijde scharnierend aanbrengen.
Door eerst de bovenklep naar achteren te klappen en de voorklep naar beneden heeft Ruben mooi toegang tot de ruimte van de BB.

Ronald Visser

[Ruben90]

Ziet er weer top uit, Ronald!

[MOVisser]

5 dagen zijn we alweer verder in de tijd.
Het weekend heeft er tussenin gezeten uiteraard.
Gisteren even op en neer naar Zeeland voor het bespreken van het vervolg inzake het ontwerp en 3d printen van personen rijtuig BC van de NS

Module:
Maar we zijn al een heel eind.

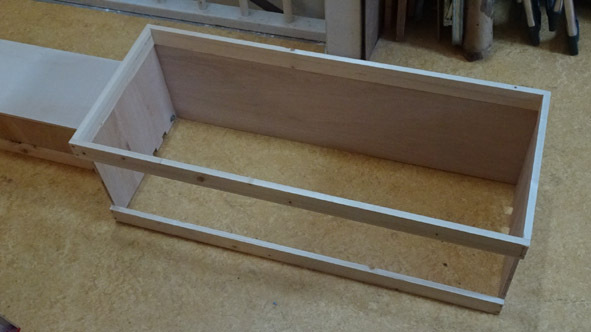

Vandaag de midden vitrine in elkaar gezet. Vaste achterwand, vaste zijwanden en een latje 44 mm hoog aan de voorzijde.
De beide zjwanden bevatten de koppelmethode met de beide BB 's.

Het deksel wordt samengesteld uit een 4 tal latjes (44 mm hoog) en een bovenplaat van duntriplex. Dan wordt het niet zo zwaar.
Later kan het scharnierend worden gebruikt.

Het een en ander is bijna foto waardig

Ronald Visser

[Ruben90]

De tijd vliegt, maar de vooruitgang ook zo te lezen!

Tijd om de koffie maar eens klaar te zetten…

Ben zeer benieuwd naar de foto’s als het zo ver is.

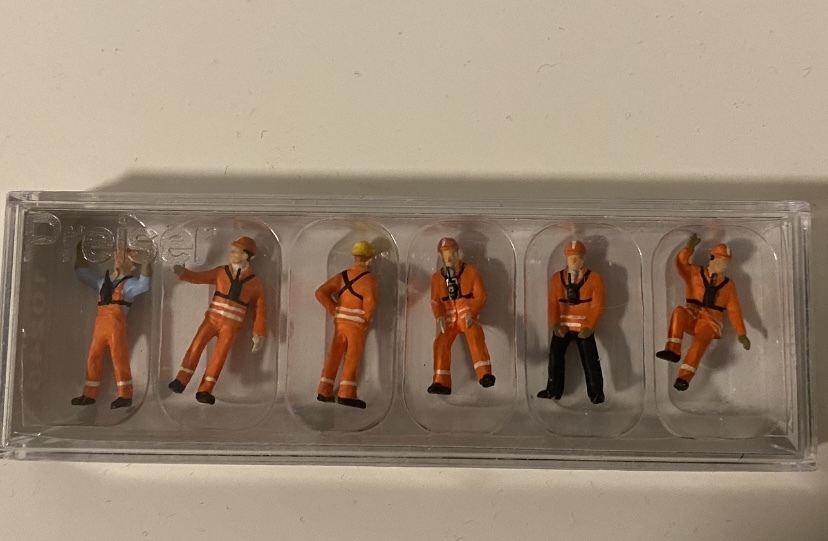

Hier ook vast wat personeel in dienst genomen om te “rangeren”:



Wellicht is er ook nog 1 iets aan te passen naar een medewerker van het seinwezen.

[MOVisser]

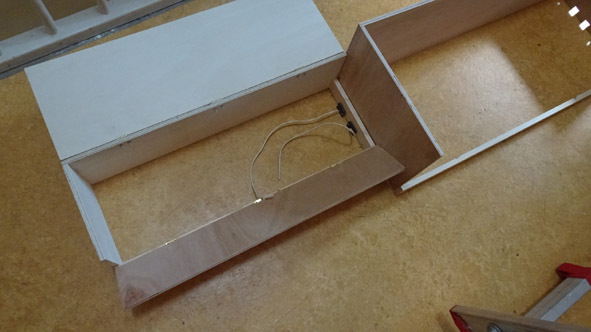

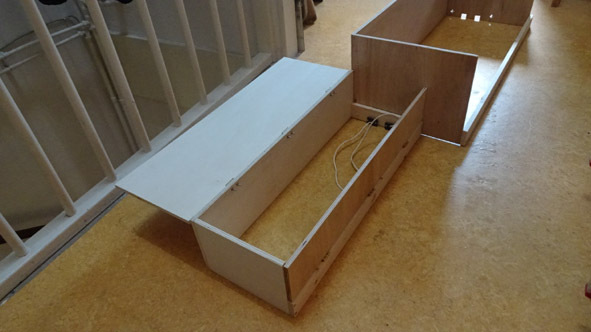

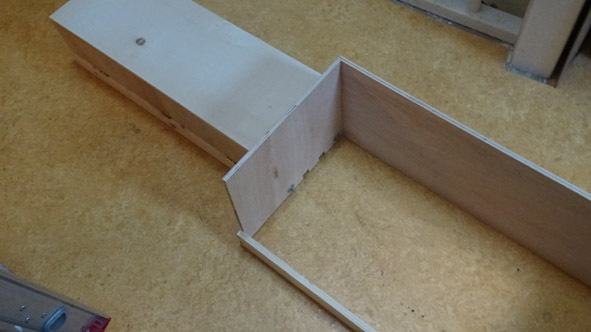

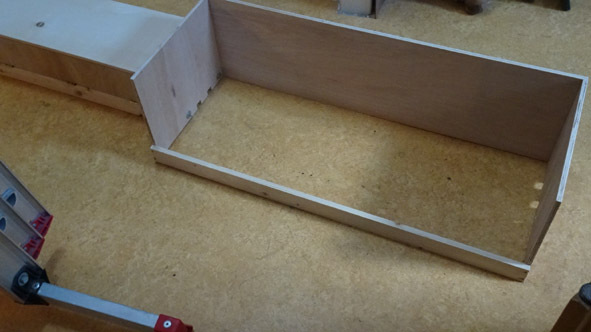

De linker BB heeft zich vast geklikt aan de vitrine.
Het deksel kan opgeklapt worden evenals het voorschot.
Daardoor is de BB volledig te bereiken.

De vitrine heeft een vaste achterwand zoals al eerder aangegeven.
Bovenop ligt de rand van het deksel daarin komt de verlichting.
Ik ga het afdekken met dun triplex.

Ook de bodem van de 3 delen wordt voorzien van triplex.
Daarna worden de delen gevuld met hardschuim.
Daar is dan de geluidsoverlast mee verminderd.

De openingen in de tussenmuren wordt binnenkort aangebracht.

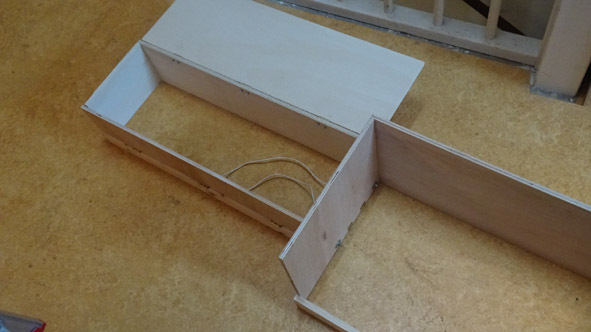

Te zien zijn ook de draden voor de stroomdoorgave naar de BB's

Ruben, heb je een plattegrond waar je in de vitrine/BB stroom, schakelaar, relais, etc wil hebben.
Er komt in iedergeval een laag sein had ik begrepen... waar?
Maatvoering?

Wordt vervolgd
⁸³¹⁰

[Ruben90]

Dat ziet er fantastisch uit!

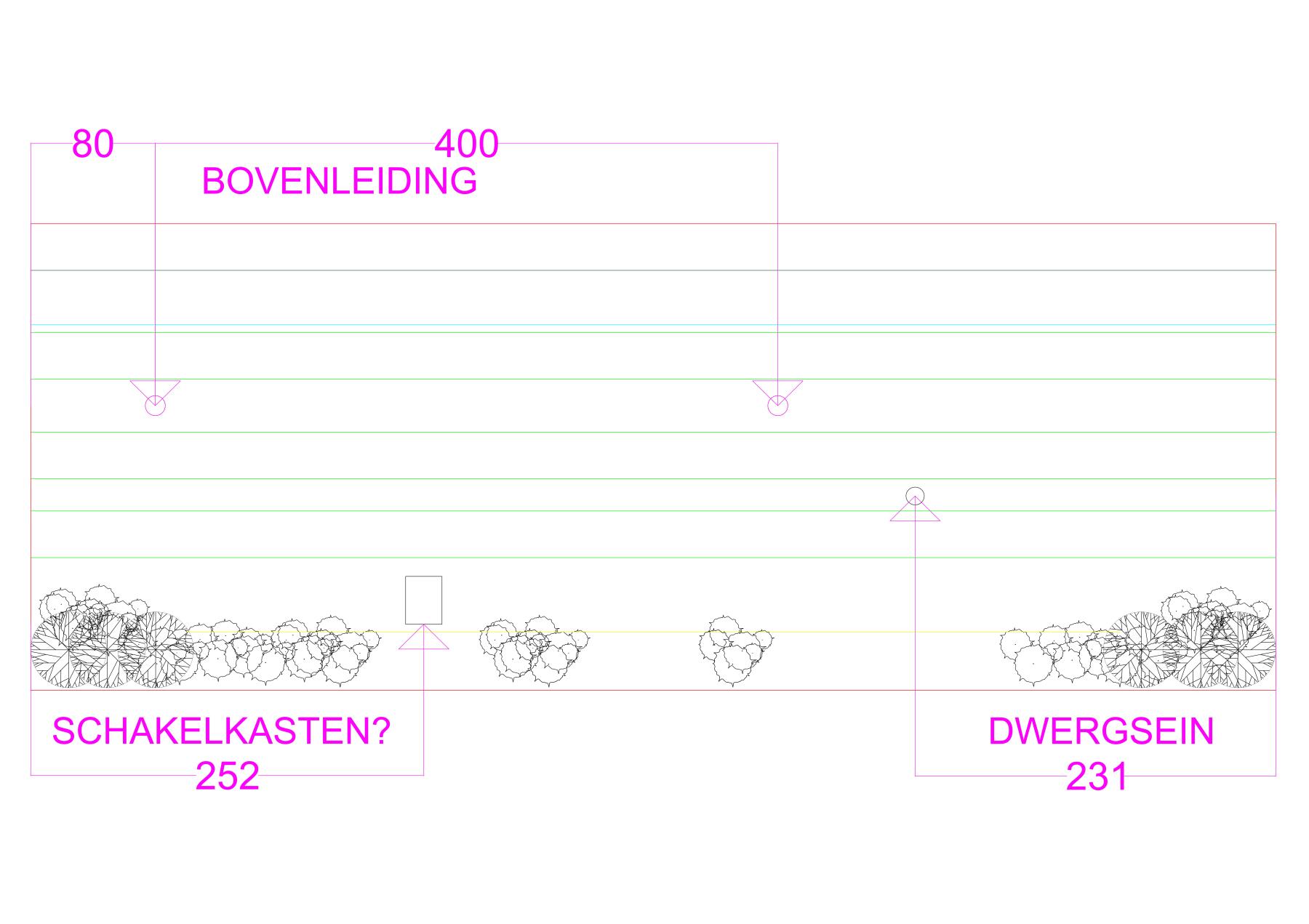

Qua maatvoering heb ik het volgende bedacht:

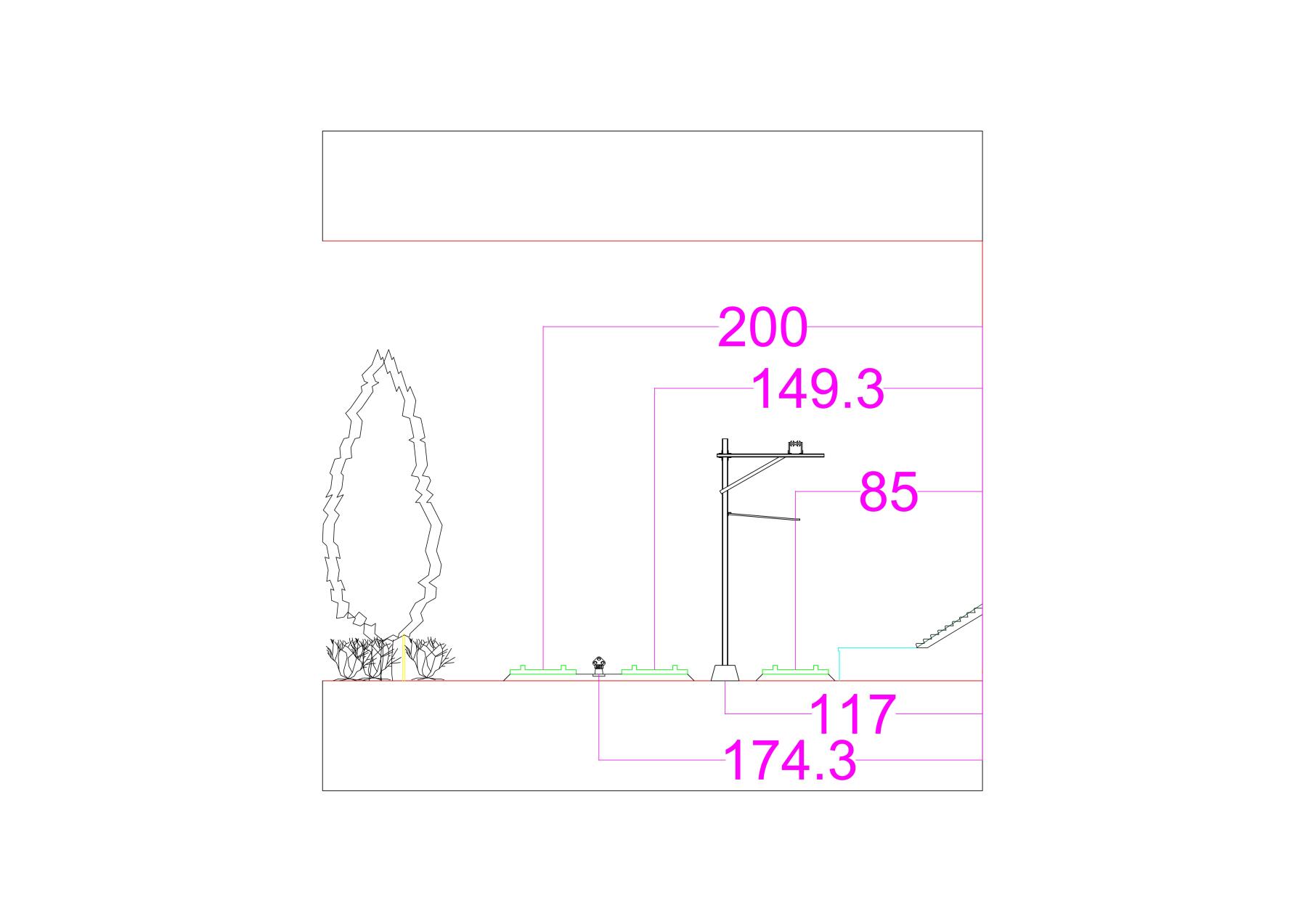

Doorsnede:


Bovenaanzicht vitrinedeel:


Van elektronica heb ik echt het minste verstand, maar wat ik wel fijn zou vinden (indien mogelijk) is zoveel mogelijk in de linker BB. Aan die kant zit ook het stopcontact.

[MOVisser]

Het is al weer een paar dagen later...
Ben me aan het voorbereiden geweest voor de Namacbeurs.
Gisteren daar dan geweest, met een kennis uit Wijchen, waarvoor ik trucks spuit en voorzie van decals/opschriften.
Hij loopt heel erg moeilijk, en heeft toch nog wel wat hulp nodig.

Ik ga de gegevens van Ruben gebruiken voor de verdere afbouw en indeling.
Beide BB's zijn klaar wat betreft de bovenbouw.
Nu nog een onderafdekking en het schuim erin..

Ronald Visser

[Ruben90]

Steeds weer een stukkie verder. Hopelijk zijn mijn gegevens voldoende en anders kan ik uiteraard nog wat meer maatvoering aangeven indien nodig. Zo te lezen gaat het in ieder geval goed!

Van deze kant weinig nieuws. Druk aan het werk om uiteraard ook voor deze mooie hobby het budget aan te vullen. Valt niet mee na een leuke vakantie, maar gelukkig wennen veel dingen snel weer.

[MOVisser]

Ruben
Ik heb de maten uitgezet van de doorgang en de locatie van hart van de sporen.

Je zet alles uit in mm. Dat is geen probleem.
Bijgevoegd een en ander op tekening rekening houdende met een achterplaat van 9 mm dikte.

Kijkende naar geadviseerd profiel van vrije ruimte van 48 mm (NEM) voldoet de maat van 22 maar net.......( = 24 mm).
Laten we dit zo of bv een 5 mm verwijden naar achteren tot 27?

Voorzijde dan ook opschuiven?
(de maat van 124 kan in theorie terug naar 27+64+27 = 118 mm)

Ronald Visser
