Auteur Topic: Awe Viaduct  (gelezen 11995 keer)

Ronaldk

  • Offline Offline
  • Berichten: 8625
    • Bouw Endstation der Linie: Bahnhof Poggendam
Re: Awe Viaduct
« Reactie #30 Gepost op: 03 augustus 2022, 10:34:03 »
Lekker aan het prutsen  (y)  (y) Ben benieuwd wat het gaat worden. Je hebt klinknagels decals  :)
Zijn we aan het bouwen? Ja! We zijn aan het bouwen: Ronald’s nieuwe project: Endstation der Linie: Bahnhof Poggendam!

Cor--24

  • Offline Offline
  • Berichten: 697
  • Vier het leven, het duurt maar even.
Re: Awe Viaduct
« Reactie #31 Gepost op: 03 augustus 2022, 10:48:47 »
Misschien de koppen van deze mini-spijkertjes gebruiken als klinknagels. Tenminste, als je van monnikenwerk houdt. ;D
Mvg.

Cor

bask185

  • Offline Offline
  • Berichten: 3625
Re: Awe Viaduct
« Reactie #32 Gepost op: 03 augustus 2022, 12:46:03 »
Zie je het al voor je om losse kopjes op een brug te plakken  :o;D
Train-Science.com
Train-Science github
It ain't rocket science ;-)

Cor--24

  • Offline Offline
  • Berichten: 697
  • Vier het leven, het duurt maar even.
Re: Awe Viaduct
« Reactie #33 Gepost op: 03 augustus 2022, 12:50:47 »
Niet bepaald.  :angel:

Ik zou gaatjes in de polystyreen boren, de spijkertjes op maat knippen en in de gaatjes lijmen.  ;D
Mvg.

Cor

bask185

  • Offline Offline
  • Berichten: 3625
Re: Awe Viaduct
« Reactie #34 Gepost op: 03 augustus 2022, 13:15:29 »
Dat is bijna net zoveel werk  ;D, ik ga mijn best met m'n pizzames  :police:

Ik heb meer advies nodig, over de brugpijlers deze keer.

Ik ben er nog niet helemaal over uit hoe ik deze moet vervaardigen.


Ik heb nog wat dat voorbewerkte blauwe schuim spul. Het motief klopt niet helemaal, maar ik zou er denk ik mee kunnen leven.



Ik kan ook kaal schuim kopen en dat zelf bekrassen. Heb ik ook nog niet gedaan, dus 'ik denk dat ik wel kan'  :police: . Maar komt dat goed met de punt? En wat zou ik dan het beste als basis kunnen nemen?

Aanvankelijk wilde ik de basis 3D printen, zodat ik geen blokjes hoef te zagen. Daarom heen wou ik dan zo'n faller steen motief kartonnetje plakken. Deze om precies te zijn, de kleur bevalt me, maar het weatheren van dit groevenloze karton lijkt mij dan weer lastig. En ook hier vraag ik me af hoe dat er bij de punt uit komt te zien. Ik heb er eentje gekocht, dus het is weinig moeite om het te proberen.


Met een fijnere 3D printer zou ik iemand ander het kunnen laten maken, maar ik kan in tinkercad niet mogelijk zo'n steen reliëf maken.

En als laatste blijft het lasersnijden over, maar dan moet ik Ronald Koerts aankijken. Ik heb me laten vertellen dat dat mogelijk is, maar hoe mooi wordt dat?

Hoe zouden jullie zo'n pijler maken? Ik neig op dit moment naar het blauw schuim toe, maar ik weet ook niet beter  :P

Mvg,

Bas
Train-Science.com
Train-Science github
It ain't rocket science ;-)

Ronaldk

  • Offline Offline
  • Berichten: 8625
    • Bouw Endstation der Linie: Bahnhof Poggendam
Re: Awe Viaduct
« Reactie #35 Gepost op: 03 augustus 2022, 14:17:52 »
Ik kan ook kaal schuim kopen en dat zelf bekrassen. Heb ik ook nog niet gedaan, dus 'ik denk dat ik wel kan'  :police: . Maar komt dat goed met de punt? En wat zou ik dan het beste als basis kunnen nemen?

XPS en dan kan je daar ook in krassen  :) Dat zou ik eerst proberen.

En als laatste blijft het lasersnijden over, maar dan moet ik Ronald Koerts aankijken. Ik heb me laten vertellen dat dat mogelijk is, maar hoe mooi wordt dat?

Zou wel kunnen. Maar het wordt wat strakker dan als je zelf aan het krassen bent. Het zal wel een uitdaging worden om het netjes in zo'n punt te maken  ;D Zelf zou ik denk ik gaan krassen in XPS.
Zijn we aan het bouwen? Ja! We zijn aan het bouwen: Ronald’s nieuwe project: Endstation der Linie: Bahnhof Poggendam!

bask185

  • Offline Offline
  • Berichten: 3625
Re: Awe Viaduct
« Reactie #36 Gepost op: 03 augustus 2022, 16:05:00 »
Bedankt voor je input Ronald. Ik mag sinds die lockdowns voorbij zijn weer als particulier bestellen bij de bouwmaat. Het was gods onmogelijk om blauw xps in huis te halen zonder €30+ aan verzendkosten te betalen. Ik heb meteen 3 platen besteld, ik moet de brughoofden immers ook nog maken. Ik kan het vrijdag afhalen, leuk vader dochter uitje zo.

Ik had nog twee andere ingevingen; inkoop en klei. Ik had gezocht naar k&k pijlers. Ik vond Noch 21400 wel een mooie, maar ik kan niet vinden hoe breed die is en het door midden zagen zou lastig zijn voor de middelste.

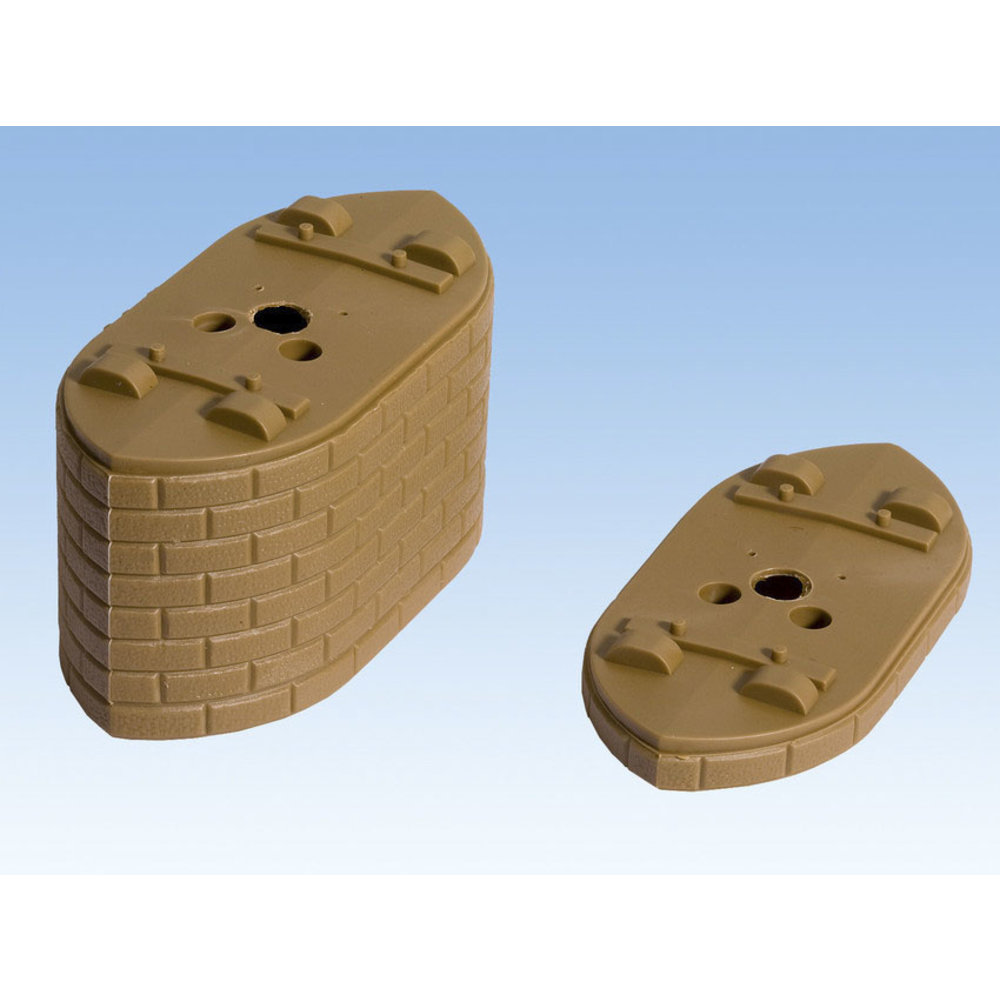

Een andere die ik zag, is Auhagen 48657:

Welliswaar niet helemaal de goede vorm, maar met een 'modeler's license'...

Ik was ook aan het zoeken op thingiverse naar evt 3D geprinte dingetjes en per toeval kwam ik uit op zo'n steenroller. Ik heb Huib daar wel eens bestrating mee zien maken in klei.


https://www.thingiverse.com/thing:3177382

Dit hoeft natuurlijk niet perse met klei, maar dit zou ook met sommige schuimen kunnen werken. Dat witte spul op het plaatje lijkt sterk op dat blauwe spul  ;D. Als de eerste (paar) kruismallen af zijn, wil ik proberen er eentje te printen. Kan ik proberen of zo'n ding werkt op blauw schuim, xps en if all else fails.. klei.

Mvg,

Bas
Train-Science.com
Train-Science github
It ain't rocket science ;-)

bask185

  • Offline Offline
  • Berichten: 3625
Re: Awe Viaduct
« Reactie #37 Gepost op: 03 augustus 2022, 22:57:38 »
Druk avondje achter de rug.

Als eerste, de mal werkt goed. Meer zijn er nodig  :police:


Een batch van 10 stuks kunnen maken,


Met meer mallen hoop ik dat er straks ~1 per minuut kan maken.... minstens.

Ik had helaas een 4mm strip ipv een 3mm strip. Ik heb van de helft ongeveer een mm afgesneden, maar met zo'n smalle strip komt dat nooit helemaal recht. Deze kruisen komen dan ook de binnenkant.

I must have more styreen!

Ik heb ook een prototype pijler geprint. Ik had hem iets te klein gemaakt, maar dat maakt nu niet zoveel uit.

Op deze heb ik een faller karton geplakt om te kijken hoe en wat. Ik denk niet dat dit mijn uiteindelijke keuze wordt, maar ik vind hem niet echt tegenvallen verder. Ik denk met een bosje er voor en een beetje afstand dat ik er mee weg zou komen..


Dan heb ik dit ding geprint:


en op moment van tikken, heb ik hem ook uitgetest op blauw schuim.

Rechts hard gedrukt, links wat zachter. Maakte niet veel verschil uit.


Ik vind het er wel aardig uitzien  (y), likje verf en weathering er bij..

Ik ben nu een nieuwe pijler aan het printen. Als die af is, wil ik hem bekleden met een laagje klei en dan wil ik die roller er over trekken. Ik denk dat dat veel belovend is. Maar zien, wij zullen  :angel:

Ik had ook wat hout gekocht bij de treinenboer voor de railbak.


De strook is 3.6mm multiplex van 4cm breed. Hier overeen komt een laag 2mm kurk dan doe ik misschien de houten strips iets versmallen en dan er tegen aan lijmen en dicht smeren met sculptamold. Dit geheel komt dan op H profielen te liggen die ook de zijkanten van de brug ondersteunen. Dat is althans het huidige plan.



Mvg,

Bas


Train-Science.com
Train-Science github
It ain't rocket science ;-)

MOVisser

  • Offline Offline
  • Berichten: 5861
    • Modelbouw in't algemeen.
Re: Awe Viaduct
« Reactie #38 Gepost op: 04 augustus 2022, 09:57:29 »
Ik adviseer het hout met de beide smalle opstaande zijkanten als de constructie van de brug te zien.
Deze loopt dan over de pijlers en steunt daarop.

Styreen etc is dan de bekleding.

De pijlers voorzien van een plaatselijke centrale verhoging waar het hout op steunt.

Ronald Visser



Je kunt me vinden op diverse treinenbeurzen. Genk 25 en 26 nov , Portugaal 2 dec en ook Houten 9 dec sta ik er weer. Ook met N-schaal

Klaas Zondervan

  • Online Online
  • Berichten: 24636
    • Pagina van klaas
Re: Awe Viaduct
« Reactie #39 Gepost op: 04 augustus 2022, 10:37:22 »
Waarom zou je het hout als draagconstructie laten fungeren? De styreenconstructie is sterk zat om een trein te dragen.

Joz

  • a.k.a. Jos
  • Offline Offline
  • Berichten: 261
  • Vaak bu'j te bange
    • Museumdepot Beekbergen in H0
Re: Awe Viaduct
« Reactie #40 Gepost op: 04 augustus 2022, 10:40:55 »
Bas, misschien ken je dit topic ook wel? Brug in gelaserd karton
Ook een erg mooi project wat veel op het jouwe lijkt, maar dan net even anders  ;)  Wellicht kun je er nog tips uit halen

bask185

  • Offline Offline
  • Berichten: 3625
Re: Awe Viaduct
« Reactie #41 Gepost op: 04 augustus 2022, 13:07:39 »
Citaat
Waarom zou je het hout als draagconstructie laten fungeren? De styreenconstructie is sterk zat om een trein te dragen.
Je moet iets hebben om je ballast in vast te houden....



En ik heb een beetje vulling nodig. De rails moet tot ongeveer halverwege zo'n kruis komen. Dus een strookje triplex leek me zo wel een goed idee.

Citaat
De pijlers voorzien van een plaatselijke centrale verhoging waar het hout op steunt.
Opzich wel handig als het styreen precies om de uitsparing op de pijler valt.

Waar ik nu ook mee zit, ik moet ongeveer 1200mm overbruggen. Elke brug deel wordt straks 360 + 8 + 2 = 370mm lang. Drie delen zijn samen dan ~1110mm. Dan mis ik slechts 9cm. Als ik beide brughoofden 4.5cm naar binnen verplaats, heb ik drie brugdelen ipv vier. De middelste moet dan afneembaar blijven. Dit scheelt me ook 2 halve pijlers... En evt in de toekomst is het ook makkelijker als ik een deel wil bijbouwen. Anders blijf ik halve slecht sluitende pijlers maken  ::)

Ik denk eerst dat ik maar de brugdelen maak, voordat ik teveel dingen op een verkeerde maat ga zagen.

@Jozz, bedankt voor de link, wanneer ik tijd heb, zal ik hem even doorlezen.

Mvg,

Bas
Train-Science.com
Train-Science github
It ain't rocket science ;-)

mdjr78

  • Kenner en liefhebber
  • Offline Offline
  • Berichten: 1507
  • Britse ModuleBaan, Msg Ht
    • Mijn Flickr pagina
Re: Awe Viaduct
« Reactie #42 Gepost op: 04 augustus 2022, 14:32:04 »
Een los brugdeel over de bakovergang is wellicht ook wat handiger. Eventueel kan je een van de pijlers ook net naast de bakovergang zetten. Daarmee komt de brug niet symmetrisch op jouw modules. Heb je ook al overwogen om de brugdelen twee kruizen korter te maken? Dan kom je waarschijnlijk wel aan vier brugdelen.

En hoe ga je om met een bakovergang midden in het water?

Groeten,
Werner

Klaas Zondervan

  • Online Online
  • Berichten: 24636
    • Pagina van klaas
Re: Awe Viaduct
« Reactie #43 Gepost op: 04 augustus 2022, 14:46:14 »
Je moet iets hebben om je ballast in vast te houden....
Die foto van de bovenkant had ik intussen ook gevonnden.
Ronald suggereerde om het hout als drager te gebruiken, en het vakwerk van styreen daar als "versiering" omheen te hangen. Maar je kunt de bodem van de ballastbak ook van styreen maken en die vast verbinden met het vakwerk.
Voor het juiste beeld maak je de randen van de bak dan van echt hout.
Wat ik nog niet heb kunnen vinden is hoe de bak steunt op de constructie.

mdjr78

  • Kenner en liefhebber
  • Offline Offline
  • Berichten: 1507
  • Britse ModuleBaan, Msg Ht
    • Mijn Flickr pagina
Re: Awe Viaduct
« Reactie #44 Gepost op: 04 augustus 2022, 15:05:57 »
De bak lijkt op een aantal dwarsbalken te liggen. De bak ligt dus boven de onderste langsbalken.
zie: https://flic.kr/p/nMqsnu

Even een uitsnede van het plaatje waar hierboven naar gelinkt is.

Bij de blauwe pijl dus de vloer waarop het ballastbed ligt. Bij de oranje pijl de dwarsbalk waar die op rust. (@Bas: denk je ook aan de vegetatie  ;))

Ook een plaatje gevonden vanaf het brughoofd:
https://flic.kr/p/26SLMki

En nog eentje van de onderkant en vers geschilderd:
https://flic.kr/p/2js4cDH

« Laatst bewerkt op: 04 augustus 2022, 15:13:24 door mdjr78. Reden: Plaatje toegevoegd »
