Auteur
Topic: NS 2600 Beel (CAD) - Overall Winnaar Onshape World Competition 2022 (gelezen 16165 keer)
Hans van de Burgt
BMB
Offline
Berichten: 6090
Re: NS 2600 Beel (CAD) deelnemer aan Onshape World Competition
«
Reactie #60 Gepost op:
13 februari 2022, 12:49:46 »
Het is leuk om te zien hoe verschillende hobbyisten aan de slag zijn gegaan met ons Onshape ontwerp. Een heel bijzondere aanpak is te volgen van John Tiggelman, voorman van de Facebook Group Modelspoor en 3D Printen - Rapid Manufacturing. John slaat de onderdelen uit onze documenten op als STL bestand, en bewerkt deze in Blender. Geen eenvoudige oplossing, maar wel interessant om te volgen hoe hij te werk gaat.
Zie:
https://modelspoor-3d-printen.nl/portal/bouwverslag-ns-2600-beel/?fbclid=IwAR1wOyRiacpqvf9H3tFN2j6USwJFfLsx7B75KQgqxYAI8SWOSKXBgOoEgP0
Gr, Hans
Gelogd
-
https://britsemodulebaan.wordpress.com/
-
https://corfecastlestation.wordpress.com/
-
https://forum.beneluxspoor.net/index.php?topic=98641.0
JohnT
Offline
Berichten: 272
Re: NS 2600 Beel (CAD) deelnemer aan Onshape World Competition
«
Reactie #61 Gepost op:
13 februari 2022, 19:32:13 »
Nou voorman, ben gewoon deelnemer hoor.
Zoals op het plaatje is te zien probeer ik de kap zo te maken dat deze op het chassis geklikt kan worden (drie nokjes op de zijkant).
JohnT
Gelogd
JohnT
Offline
Berichten: 272
Re: NS 2600 Beel (CAD) deelnemer aan Onshape World Competition
«
Reactie #62 Gepost op:
14 februari 2022, 10:46:34 »

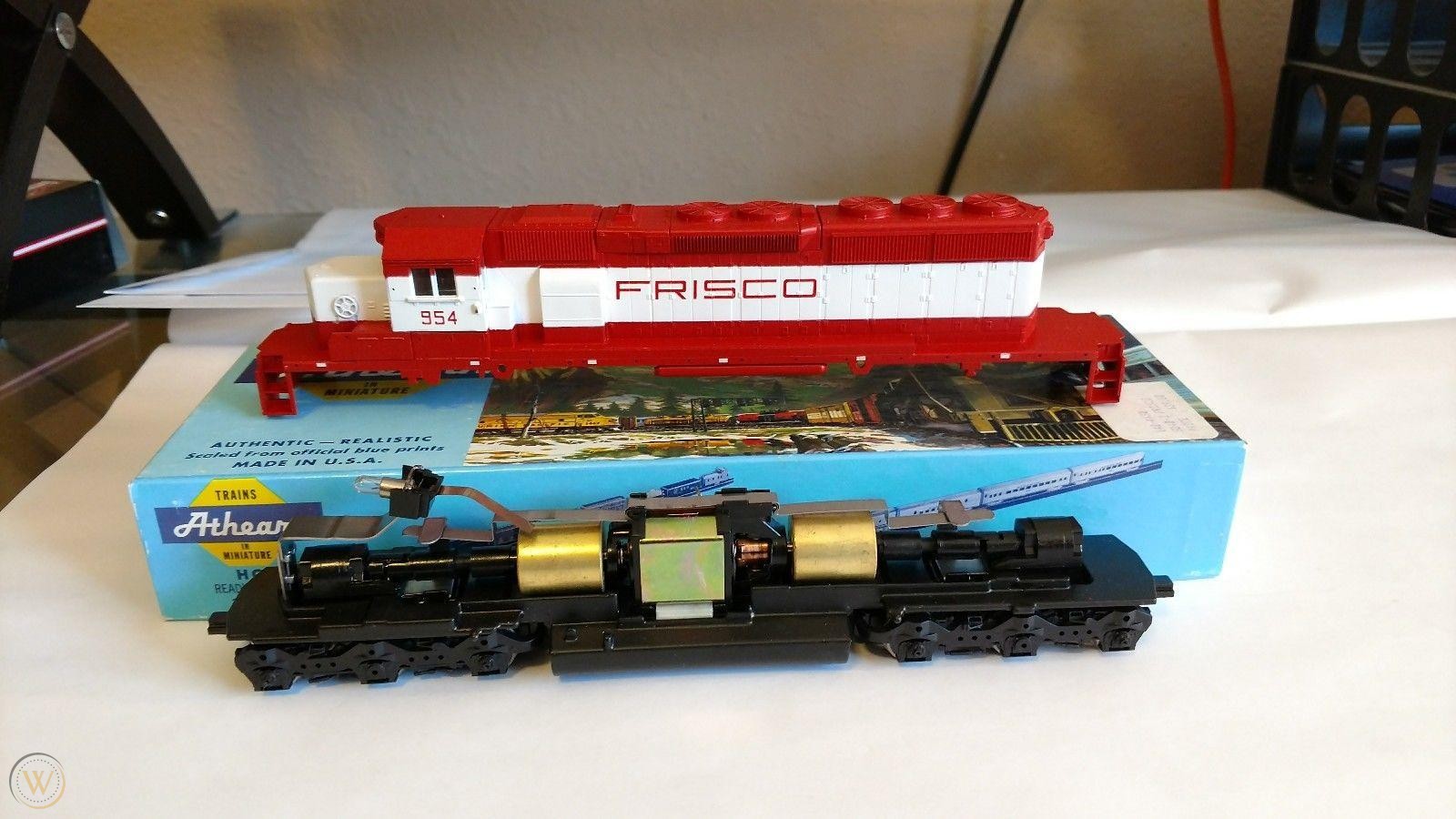

Ik heb ook een eventuele kandidaat voor een betere aandrijving.
Het chassis is te lang maar dat is niet erg, wij willen dit toch zelf printen.
JohnT
Gelogd
orientexpress
Offline
Berichten: 518
Re: NS 2600 Beel (CAD) deelnemer aan Onshape World Competition
«
Reactie #63 Gepost op:
14 februari 2022, 15:23:58 »
Ben dit draadje al een tijdje stiekem aan het volgen. Mooi om te zien dat het ontwerp gedeeld is via onshape. Ik denk altijd maar met de kleine markt dat de Nederlandse modeltreinwereld is dat je samen sterker staat. Meeste zaken die ik ontwerp zet in zelf ook meestal op thingiverse.
Volgend project ns4700 of ns4000? Dan zijn er misschien nog wat Zweden die ook nog willen samenwerken.
Mvg,
Adriaan
Gelogd
MVG,
Adriaan
Mijn baan in aanbouw:
https://forum.beneluxspoor.net/index.php?topic=99541.60
Mijn materieel:
https://forum.beneluxspoor.net/index.php?topic=105144.15
JohnT
Offline
Berichten: 272
Re: NS 2600 Beel (CAD) deelnemer aan Onshape World Competition
«
Reactie #64 Gepost op:
18 februari 2022, 20:18:09 »

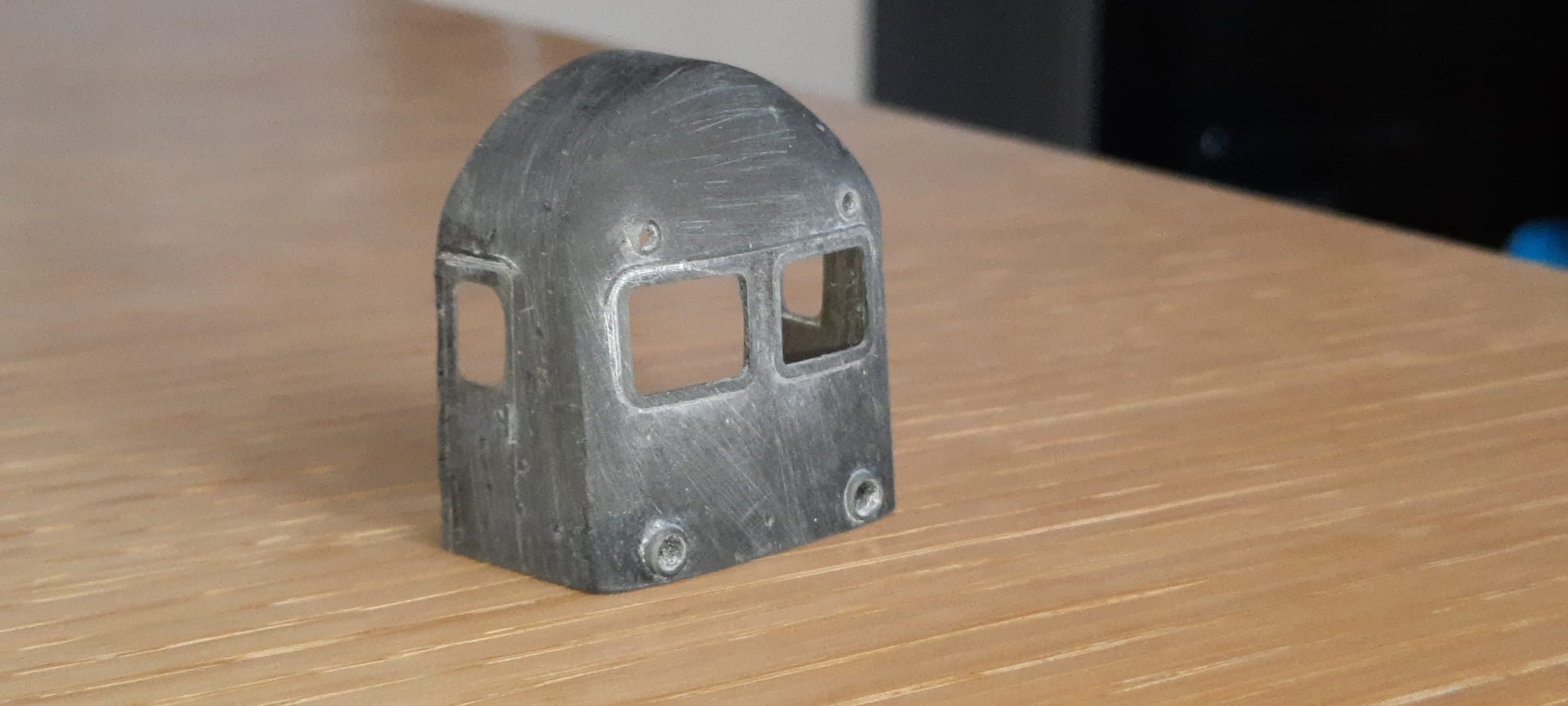

Inmiddels een eerste druk van de cabine gemaakt.
JohnT
Gelogd
Hans van de Burgt
BMB
Offline
Berichten: 6090
Re: NS 2600 Beel (CAD) deelnemer aan Onshape World Competition
«
Reactie #65 Gepost op:
22 februari 2022, 23:25:15 »
Zoals reeds eerder opgemerkt wordt de NS 2600 "Beel" door een aantal hobbyisten aangepakt. John Tiggelman is duidelijk het verste met zijn werk. Om een idee te krijgen hoe de Beel er uit kan zien, heb ik een Render gemaakt in Solid Edge Community 2022. Dit pakket is volledig competible met Onshape.
Gr, Hans
Gelogd
-
https://britsemodulebaan.wordpress.com/
-
https://corfecastlestation.wordpress.com/
-
https://forum.beneluxspoor.net/index.php?topic=98641.0
Rob Moerkerken
Offline
Berichten: 766
Koploper, LocoNet, Digikeijs, TP IV
Re: NS 2600 Beel (CAD) deelnemer aan Onshape World Competition
«
Reactie #66 Gepost op:
23 februari 2022, 08:20:21 »
Heel erg fraai!
Wat een beest van een loc was het ook.
Gelogd
Rob Moerkerken
Rob Ellerman
Offline
Berichten: 4846
Modelspoor is emotie...
Re: NS 2600 Beel (CAD) deelnemer aan Onshape World Competition
«
Reactie #67 Gepost op:
23 februari 2022, 13:53:20 »
Prachtig mooi 3D model. Ziet er heel glad uit, ook op de vergrote foto
Rob
Gelogd
Op weg naar Culemborg.... in 1:87 (tp. 3)
Henk de Vlaam
Offline
Berichten: 27
Re: NS 2600 Beel (CAD) deelnemer aan Onshape World Competition
«
Reactie #68 Gepost op:
03 maart 2022, 23:11:57 »
We hebben twee super-winnaars onder ons; Hans van de Burgt en Jan Bouwman. Zij hebben tijdens het wereldwijde Onshape Live ‘22 Event met deze NS 2600 "Beel" -
https://cad.onshape.com/documents/8361223482b1fd5454d13f2d/w/37a3b322f8e1cf40111e3fe9/e/e5a105a8d12264284d5ad631
- de jaarlijkse Design Competition gewonnen. En niet zomaar een prijs. Nee… die voor “The Best Overall Design”, zijnde de alles overstijgende categorie van het Event.
Hans en Jan, van harte gefeliciteerd met deze prachtige prijs en waardering.
En voor de belangstellenden… hier ging het om:
https://www.onshape.com/global-assets/documents/onshapelive/onshape-design-competition-2022.pdf
.
Gelogd
Groeten, Henk
http://www.tinyurl.com/pdf3dboek
voor het gratis Onshape lesboek "3D | Van ontwerp tot print"
Hans van de Burgt
BMB
Offline
Berichten: 6090
Re: NS 2600 Beel (CAD) Winnaar Onshape World Competition
«
Reactie #69 Gepost op:
03 maart 2022, 23:28:15 »
Dank je wel Henk,
Wij zijn erg trots met de prijs, maar waren er wel een beetje stil van.
Naast een trofee (Hij lijkt op een prijs voor een kampioen worstelen 😀), krijgen we ieder een voucher voor het verwerven van certificaten en een 3D printer. De “Beel” moet nou eenmaal gemaakt worden.
Gr, Hans
«
Laatst bewerkt op: 04 maart 2022, 10:13:22 door Hans van de Burgt
»
Gelogd
-
https://britsemodulebaan.wordpress.com/
-
https://corfecastlestation.wordpress.com/
-
https://forum.beneluxspoor.net/index.php?topic=98641.0
nighttrain1
Team beurzen, Powered bij Oltronix: 2x300VA
Offline
Berichten: 5554
Ook deze tijd zal ooit die goeie ouwe tijd worden!
Re: NS 2600 Beel (CAD) deelnemer aan Onshape World Competition
«
Reactie #70 Gepost op:
04 maart 2022, 06:55:16 »
Wauw! Van 💙💚💜🧡🧡 Jan & Hans.
Mooie prestatie neergezet.
Succes met de productie en verdere uitrol van de “Beel”.
Gelogd
Groeten Richard, nighttrain1
Bouw:
Modelbaan
&
modulebakken
Mitchell
3D Designer
Offline
Berichten: 3101
Re: NS 2600 Beel (CAD) deelnemer aan Onshape World Competition
«
Reactie #71 Gepost op:
04 maart 2022, 09:19:06 »
Goed bezig
Gelogd
SpoorObjecten
Rob Ellerman
Offline
Berichten: 4846
Modelspoor is emotie...
Re: NS 2600 Beel (CAD) deelnemer aan Onshape World Competition
«
Reactie #72 Gepost op:
04 maart 2022, 09:24:26 »
Geweldige prestatie met het ontwerpen en construeren van dit model. De toenmalige minister zou trots geweest zijn op jullie
. Ik ben heel benieuwd naar het uiteindelijke model van de loc.
Rob
Gelogd
Op weg naar Culemborg.... in 1:87 (tp. 3)
Jelmer
Offline
Berichten: 3846
Re: NS 2600 Beel (CAD) deelnemer aan Onshape World Competition
«
Reactie #73 Gepost op:
04 maart 2022, 10:48:37 »
Wat een leuk resultaat, compliment voor het ontwerp.
Groeten,
Jelmer
Gelogd
Pfarrerwinkel de bouw:
Pfarrerwinkel
Sven
Offline
Berichten: 7839
Eton Wick, UK
Re: NS 2600 Beel (CAD) deelnemer aan Onshape World Competition
«
Reactie #74 Gepost op:
04 maart 2022, 12:59:37 »
Citaat van: Beached op 11 februari 2022, 01:59:07
Een paar fotos van de kop, helaas heeft de bodemlaag losgelaten, dus is niet 100% perfect
Rick, tegenwoordig exporteer ik het model met de supports terug naar Blender en voeg een veel sterkere support helemaal aan de basis. Deze zaag ik er dan met een railzaagje vanaf. Alleen dan kun je een recht model garanderen. Standaard supports zijn niet genoeg, tenzij je de hele rand er vol mee zet. Daar was in dit voorbeeld niet genoeg ruimte voor. Ander voordeel is dat ik in Blender het model weer kan loskoppelen van de supports en als ik een aanpassingen in het model gedaan heb, ik het nieuwe model in de plaats van de oude kan zetten. Deze exporteer ik dan en importeer in de slicer. Zo hoef ik niet nog een keer alle supports te plaatsen. Bij grote en gecompliceerde modellen kan dat veel werk besparen.
Gelogd
