Auteur Topic: Kortsluiting wissel en vaste kruising  (gelezen 6772 keer)

Klaas Zondervan

  • Offline Offline
  • Berichten: 26632
    • Pagina van klaas
Re: Kortsluiting wissel en vaste kruising
« Reactie #60 Gepost op: 25 July 2021, 14:23:34 »
Dat lijkt mij ook een aardig idee, een fly-over er van maken. Aan het sporenplan te zien is er genoeg lengte voor de hellingen en het maakt het landschappelijk ook interessant.
Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.

René 4312

  • Offline Offline
  • Berichten: 819
Re: Kortsluiting wissel en vaste kruising
« Reactie #61 Gepost op: 25 July 2021, 15:20:27 »
Even een vraagje, bij mij moest ik ook een "denk" overstap maken van analoog naar digitaal met de polariteit van de sporen. Kan eigenlijk niet eenvoudiger , om het simpel te zeggen bij je wisselstraten overal de onderste rail de min en de bovenste de plus. (ok, benaming klopt niet helemaal). Is het hier dan niet goedkoper en beter voor het inzicht van de baan dat hier ook te doen? Is wel draden omsolderen maar geen keerlusschakeling meer en eenvoudiger storingzoeken in de toekomst, of zie ik wat over het hoofd?

René

Edit: Flyover is idd nog mooier
René

Klaas Zondervan

  • Offline Offline
  • Berichten: 26632
    • Pagina van klaas
Re: Kortsluiting wissel en vaste kruising
« Reactie #62 Gepost op: 25 July 2021, 15:31:52 »
Bij dit plan zit er nergens een wisselverbinding tussen parallelle sporen. Je kunt hier dus "analoog" blijven denken als het om de polariteit gaat. Als je de parallelle sporen gelijk poolt ontstaat juist de noodzaak voor keerlusmodules.
De enige bottleneck in dit plan is de kruising waarvan de sporen niet van elkaar zijn geïsoleerd. Dus daar moet de oplossing op gericht zijn.
Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.

bellejt

  • Offline Offline
  • Berichten: 2224
Re: Kortsluiting wissel en vaste kruising
« Reactie #63 Gepost op: 25 July 2021, 15:42:34 »
google schakeling kruising sporen :
 of zelfs op dit forum

https://forum.beneluxspoor.net/index.php?topic=91061.15

http://train.delcour.org/baanplan/
Greetings,salutations,groetjes,

VvKan

  • Gast
Re: Kortsluiting wissel en vaste kruising
« Reactie #64 Gepost op: 25 July 2021, 18:11:52 »
Hallo bellejt,
beide voorbeelden zijn voor dit geval niet 1 op 1 geldig gezien een andere polariteit van de sporen.  Mogelijk dat er wel een andere opzet/aansluiting mogelijk is, maar dat is in alle voorgaande berichten ook al aan de orde geweest.

Fritsprt

  • Offline Offline
  • Berichten: 2615
Re: Kortsluiting wissel en vaste kruising
« Reactie #65 Gepost op: 25 July 2021, 19:34:53 »

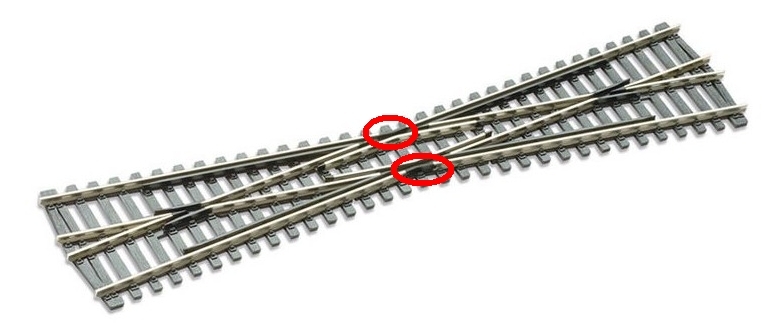

Ik kan mij bijna niet voorstellen dat er geen geïsoleerde wissels zijn. Ik vond bijvoorbeeld onderstaande foto van een Peco wissel met duidelijk zichtbaar isolatie tussen de railstaven (rood omcirkeld)


Groet Frits

Klaas Zondervan

  • Offline Offline
  • Berichten: 26632
    • Pagina van klaas
Re: Kortsluiting wissel en vaste kruising
« Reactie #66 Gepost op: 25 July 2021, 19:37:26 »
Frits, bij de meeste kruisingen zijn de sporen ook volledig van elkaar geïsoleerd. De kruising waar het hier over gaat is dan ook een uitzondering.
Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.

Fritsprt

  • Offline Offline
  • Berichten: 2615
Re: Kortsluiting wissel en vaste kruising
« Reactie #67 Gepost op: 25 July 2021, 19:41:01 »
Dus de dremel er in of een andere kruising. probleem opgelost. Maar we hebben wel lekker met z'n allen gediscussieerd dit weekend!  ;D ;D
Groet Frits

saskia

  • Offline Offline
  • Berichten: 499
Re: Kortsluiting wissel en vaste kruising
« Reactie #68 Gepost op: 25 July 2021, 20:27:37 »
volgens mij is dit simpeler te doen , zie tekening

« Laatst bewerkt op: 25 July 2021, 20:30:15 door saskia »

Marijn

  • Grote treintjes monteur
  • Offline Offline
  • Berichten: 2190
    • Jacquelinger Lokalbahn - Nebenbahn in H0
Re: Kortsluiting wissel en vaste kruising
« Reactie #69 Gepost op: 25 July 2021, 20:45:47 »
Top idee Saskia  (y) ;D
A positive attitude may not solve all your problems, but it will annoy enough people to make it worth the effort.

Klaas Zondervan

  • Offline Offline
  • Berichten: 26632
    • Pagina van klaas
Re: Kortsluiting wissel en vaste kruising
« Reactie #70 Gepost op: 25 July 2021, 20:54:58 »
Dit idee is simpeler dan wat ik in gedachten had. Maar het vereist wel wat discipline bij de bediening. Het bistabiel relais kiest altijd de stand van het laatst bediende wissel. Als je dan een trein laat rijden  over het eerder bediende wissel dan gaat het fout. Je zou dus elke keer als een trein over de kruising is gereden het wissel terug moeten zetten zodat je voor de volgende passage altijd de juiste uitgangspositie hebt.
Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.

Ronald Halma

  • Organisator US Convention Nederland
  • Offline Offline
  • Berichten: 17816
  • Modelrailroading is fun!
    • Team USA Metusa Junction
Re: Kortsluiting wissel en vaste kruising
« Reactie #71 Gepost op: 25 July 2021, 21:07:19 »
Ik kan mij bijna niet voorstellen dat er geen geïsoleerde wissels zijn. Ik vond bijvoorbeeld onderstaande foto van een Peco wissel met duidelijk zichtbaar isolatie tussen de railstaven (rood omcirkeld)

En ook daar geven ze op www.wiringfordcc.com speciale oplossingen voor ;)

BrightonBelle

  • Offline Offline
  • Berichten: 1357
  • Southern....de oude dan
Re: Kortsluiting wissel en vaste kruising
« Reactie #72 Gepost op: 25 July 2021, 21:42:56 »
Ik kan mij bijna niet voorstellen dat er geen geïsoleerde wissels zijn. Ik vond bijvoorbeeld onderstaande foto van een Peco wissel met duidelijk zichtbaar isolatie tussen de railstaven (rood omcirkeld)



Die maakt Peco heus wel hoor ;D



En zijn in meer gewone railplannen prima toepasbaar

Grtz Gerard

saskia

  • Offline Offline
  • Berichten: 499
Re: Kortsluiting wissel en vaste kruising
« Reactie #73 Gepost op: 25 July 2021, 21:47:38 »
Klaas ,
ook dat is simpel , als je van rechts boven naar onder komt, moet het linkse wissel op rechtdoor geplaatst worden , en dan schakelt de kruising automatisch in de goede polarisatie.  tenzij dat je met open-gereden wissel werkt , dan moet je boven natuurlijk een schakel-detectie plaatsen , maar daar gaan we niet vanuit.
Kom je van links boven , maakt het niet ui hoe de polarisatie van de kruising is.
Als je van rechts onder naar boven gaat , gebeurt er ook niets.
Als je van rechtsonder links afslaat naar boven , wordt de kruising automatisch met het bedienen van het wissel, op de juiste polarisatie gebracht.

Saskia

saskia

  • Offline Offline
  • Berichten: 499
Re: Kortsluiting wissel en vaste kruising
« Reactie #74 Gepost op: 25 July 2021, 21:49:14 »
Brightonbelle,
daar zit je dan met stroomloze gedeelten , die problemen kunnen geven bij korte 2-assige lokjes.
