Oneindige Overslag in 0e RC 0,22m2

[EricZmS]

Oeps

[EricZmS]

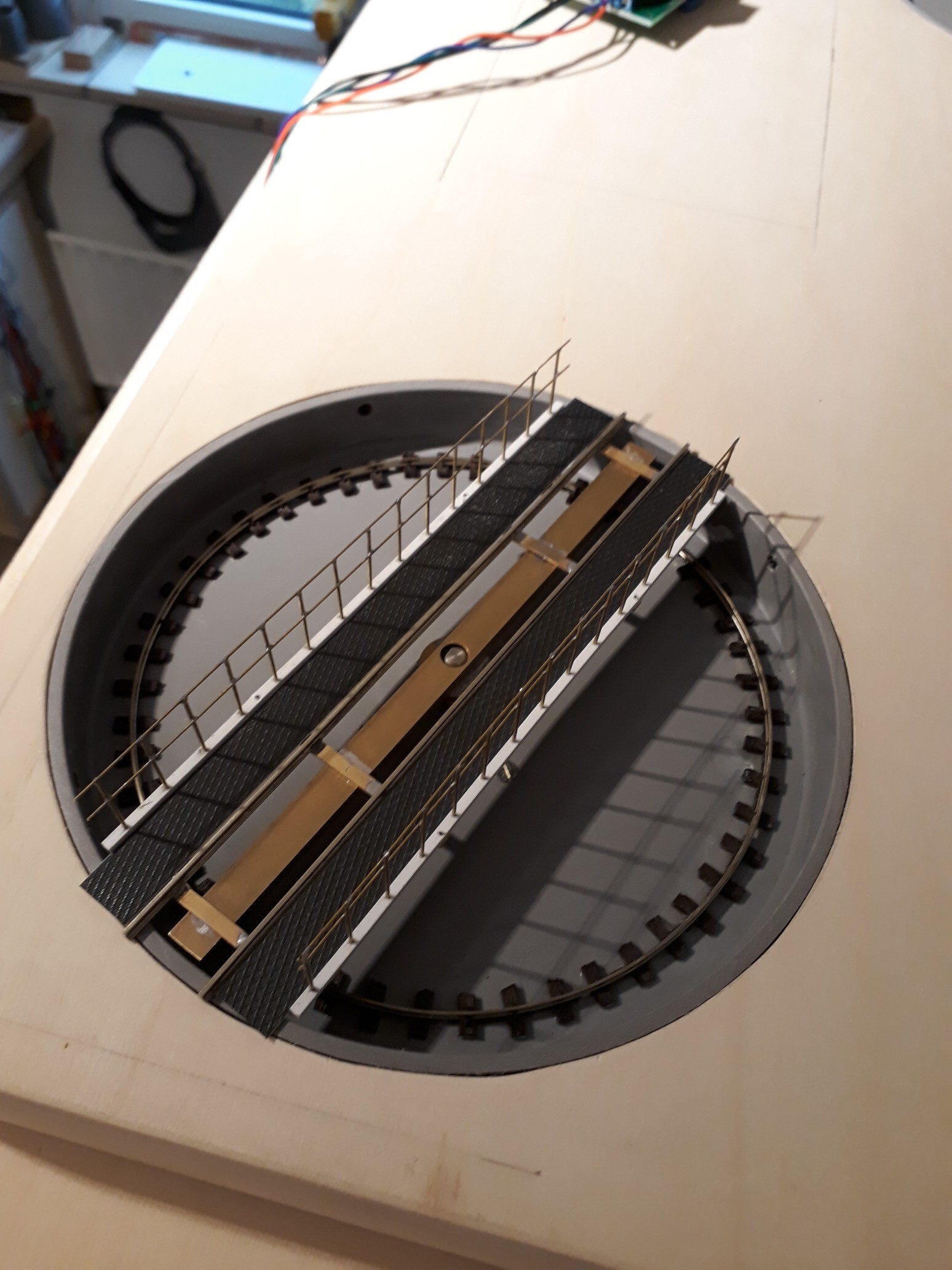

De draaischijf verder voorzien van traanplaat en ringrail.



Daarnaast met messing aan het knutselen geweest om de jacobsladder te maken.
De band om de bakjes aan te monteren wil ik maken van een strookje vijverfolie.

[EricZmS]

Nog even door geknutseld en de jacobsladder werkt!!
Is nog een tijdelijke montage van de bakken maar het idee is er.
Geen idee hoe ik een afbeelding van YouTube krijg dus maar even een kaal linkje

https://youtu.be/tYGVxTZ3U38

[Huibert]

Mooie snelheid ook. Welldone!

[Scratchbuilt]

Dat ziet er goed uit!

Heb je toevallig een dichtbij-opname?

Albert

[EricZmS]

Heb ik nog niet Albert, maar wat wil je graag zien?
Dan maak ik even nieuw filmpje

[EricZmS]

Vandaag, de "emmers" op de band gemonteerd, is goed gelukt. Daarna de opvang bunker gemaakt. Jammer maar helaas dit gaat niet werken, de wanden zijn niet schuin genoeg om het stortgoed juist te laten zakken.
Uithuilen en opnieuw beginnen.
De jacobsladder werkt echter naar volle tevredenheid.


Een afbeelding van de mislukking

[HuubvG]

De afbeelding is goed gelukt.
De wanden lijken asymmetrisch? De linkerwand lijkt steil genoeg, de onderste wat minder steil en de rechter het minst?
Hopelijk ben je uitge- en met frisse moed weer door. Dat gaat wel lukken.

[EricZmS]

Huub,
Klopt inderdaad het geheel is asymmetrisch. Het idee was dat de lorrie aan de rechterzijde zou lossen. De afstand tussen het spoor en de jacobsladder moet voldoende groot zijn.
De linkerzijde was puur om te voorkomen dat stortgoed over de rand zou geraken. Dit is de zijde waar bebouwing gaat komen.

Ik ga het geheel nog eens napluizen en opnieuw naar de spreekwoordelijke tekentafel.

[moonlicht]

in het echt zetten ze er een trilmotor tegen
misschien een klein trilmotortje uit een telefoon?

Cor

[HuubvG]

Dus het stortgoed blijft op de rechter plaat, maar waarschijnlijker op de bodemplaat liggen?
Geniaal idee van Cor!

[EricZmS]

Cor,

Daar had ik inderdaad ook al aan zitten denken, ik ga dit eens testen, heb nog wel ergens een oude telefoon liggen denk ik. Andere optie is ook de trechter te voorzien van een lopende band op de bodem.
Dit is waarschijnlijk iets stiller.
Wil ook nog kijken wat er gebeurt wanneer ik de jacobsladder haaks op het spoor zet.
Dan kan het geheel wat stijler gemaakt worden.
Maar goed we prutsen lekker verder,  de resultaten zal ik posten.

[MOVisser]

Moonlight was me voor.
Ik zou inderdaad ook een trilmotortje aanbrengen.
Kan je kopen, maar ook zelf maken met een uit evenwicht aangebracht stukje messing/koper op de as.

Weet dan wel dat de lasnaden zeer goed gemaakt moeten zijn.
Inclusief een stukje isolatie bij de poten (veertjes) om niet alles te laten meetrillen.

Ronald Visser

[EricZmS]

Ik heb ook nog even zitten denken aan een cilinder/schuif die het stortgoed richting de jacobsladder drukt.
Dit zou kunnen met een draadeind die heel langzaam de schuif weg drukt maar dan heb ik aan beide zijden een eindafschakeling nodig.
Zodat de schuif telkens op zijn eindstand retour gaat, hiervoor moet ik een schakeling verzinnen.
Het zou ook kunnen Met behulp van een vliegwiel en stoot stang, die gaat draaien wanneer de jacobsladder draait.
Keuzes, keuzes, keuzes.
Best lastig een hobby hebben

[Sven]

Dat loopt soepeltjes, heb je mooi gedaan.

Hoe je een Youtube film integreerd staat hier: https://forum.beneluxspoor.net/index.php?topic=52398.msg0#msg0   Gewoon de link uit het artikel copieren en met jou link vervangen. Nog niet zo lang geleden stond deze info in "Hoe een plaatje te uploaden" in de linkercolumn, maar sinds het plaatje uploaden makkelijker is geworden, is de directe link naar deze pagina niet direct te vinden.
