Auteur Topic: Hoe zorg je dat de rails bij modules netjes aansluit.  (gelezen 7389 keer)

Twanvuurens

  • Offline Offline
  • Berichten: 157
Hoe zorg je dat de rails bij modules netjes aansluit.
« Gepost op: 19 April 2021, 22:13:23 »
Ik heb een module baan gebouwd met het probleem dat de rails niet netjes aansluit. Dit wil ik in mijn nieuwe baan verbeteren. Maat op 't internet word ik ook niet veel wijzer. Misschien weet een van de mensen op dit forum wel wat te doen. (y)
Gr Twan
Ik bouw 3d geprinte spoorbruggen

Rik

  • Mehh..
  • Offline Offline
  • Berichten: 400
Re: Hoe zorg je dat de rails bij modules netjes aansluit.
« Reactie #1 Gepost op: 19 April 2021, 22:33:29 »
Hoe ik het doe..
- Modules tegen elkaar aan zoals ze komen, goed vastzetten
- Schroeven dicht bij het module einde in de module schroeven
- Rails doorleggen over de modulerand
- Rails vastsolderen aan de schroeven
- Rails op de overgang doorslijpen met dunne slijpschijf of een rail zaagje of iets dergelijks.

Ronald Halma

  • Organisator US Convention Nederland
  • Offline Offline
  • Berichten: 17734
  • Modelrailroading is fun!
    • Team USA Metusa Junction
Re: Hoe zorg je dat de rails bij modules netjes aansluit.
« Reactie #2 Gepost op: 19 April 2021, 22:36:15 »
Dat dus. En als je een dunne sheet styreen er tussen klemt heb je na het doorslijpen een nog kortere verbinding tussen de railstaven :)

Dwergsein

  • Offline Offline
  • Berichten: 709
Re: Hoe zorg je dat de rails bij modules netjes aansluit.
« Reactie #3 Gepost op: 19 April 2021, 22:38:36 »
En na het doorzagen van de rails aan beide buitenkanten aan één zijde een stripje solderen welke iets uitsteekt zodat de rails netjes blijft aansluiten.

Twanvuurens

  • Offline Offline
  • Berichten: 157
Re: Hoe zorg je dat de rails bij modules netjes aansluit.
« Reactie #4 Gepost op: 19 April 2021, 22:57:25 »
Oke, dat kan ik zeker proberen. Bedankt! Maar de vraag is dan hoe je zorgt dat de module altijd netjes aansluit. Want nu kan de de module verschuiven met een halve mm verschil. En dat is rampzalig in n
Gr Twan
Ik bouw 3d geprinte spoorbruggen

Ronald Halma

  • Organisator US Convention Nederland
  • Offline Offline
  • Berichten: 17734
  • Modelrailroading is fun!
    • Team USA Metusa Junction
Re: Hoe zorg je dat de rails bij modules netjes aansluit.
« Reactie #5 Gepost op: 19 April 2021, 23:20:56 »
Als je netjes werkt niet. En er mag best iets ruimte zijn zodat je het altijd netjes "koud" tegen elkaar kunt draaien. Gewoon met slotbouten, een carrosseriering en een vleugelmoer. Gellof me, veel modulisten en tentoonstellingsbanen doen dat zo.

Martin Hornis

  • Offline Offline
  • Berichten: 1433
Re: Hoe zorg je dat de rails bij modules netjes aansluit.
« Reactie #6 Gepost op: 19 April 2021, 23:33:44 »
Gaten in de kopse kanten van de bak + na 10 cm steunblokken in de bak. Ook met gaten of een beugel er op. De gaten precies zo groot maken dat er 16 mm elektriciteitsbuis door geschoven kan worden.
Märklin K-rails met boogstralen > 500 mm; NS-lichtseinen met cijferbak: 4, 6 en 8 in één bak; iTrain; Intellibox I; OC32;
eigen treindetectiesysteem aangesloten op OC32;
controleprogramma voor OC32.

Klaas Zondervan

  • Online Online
  • Berichten: 26603
    • Pagina van klaas
Re: Hoe zorg je dat de rails bij modules netjes aansluit.
« Reactie #7 Gepost op: 19 April 2021, 23:43:32 »
Moet die elektriciteitsbuis dan als een soort paspen dienen?
Ik vind dat onnodig ingewikkeld. Gewoon bij de bouw de modules met slotbouten en vleugelmoeren tegen elkaar trekken. Dan alle sporen over de overgang doorleggen en op de moduleranden fixeren. Als laatste de railstaven doorslijpen/zagen.
Als de modules los zijn geweest en weer tegen elkaar moeten komen de zaak zo richten dat de spoorstaven goed voor elkaar liggen en dan de moeren vastdraaien. Ik doe het al jaren zo en moeilijker is niet nodig.
Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.

nighttrain1

  • BNLS Forum modulebaan aanspreekpunt.
  • Team Beurzen en PR
  • Offline Offline
  • Berichten: 5777
  • Ook deze tijd zal ooit die goeie ouwe tijd worden!
Re: Hoe zorg je dat de rails bij modules netjes aansluit.
« Reactie #8 Gepost op: 20 April 2021, 07:38:36 »
Hoi,

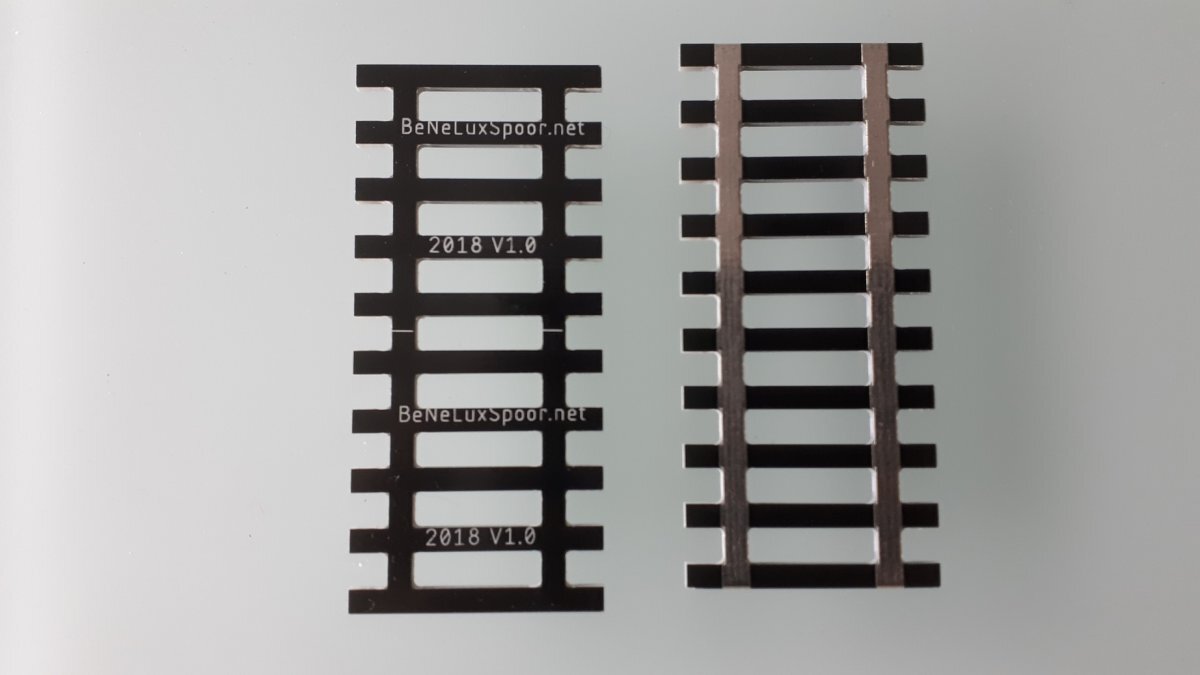

Voor de forumbaan is deze overgangsbiels ontwikkeld, deze zijn te bestellen bij Edsko Hekman, voor een euro* per stuk. Als je die onder de rails soldeert die op je overgang zitten, kan je `n zelfs onder een kleine hoek doorzagen.

Succes.

(*prijspijl 2021)
« Laatst bewerkt op: 20 April 2021, 07:40:19 door nighttrain1 »
Groeten Richard, nighttrain1

Bouw:Modelbaan & modulebakken

Falkenberg

  • Offline Offline
  • Berichten: 4052
Re: Hoe zorg je dat de rails bij modules netjes aansluit.
« Reactie #9 Gepost op: 20 April 2021, 07:56:02 »
beetje breed voor het N van Twan  ;)

Marc tramt

  • Offline Offline
  • Berichten: 10749
Re: Hoe zorg je dat de rails bij modules netjes aansluit.
« Reactie #10 Gepost op: 20 April 2021, 08:02:36 »
Oke, dat kan ik zeker proberen. Bedankt! Maar de vraag is dan hoe je zorgt dat de module altijd netjes aansluit. Want nu kan de de module verschuiven met een halve mm verschil. En dat is rampzalig in n
Gr Twan
Dat de module kan schuiven is geen ramp, sterker nog een paar mm stelruimte is beter. Bij het aanleggen van de rails moet je zorgen dat het allemaal perfect uitgelijnd is.
Bouw je de boel na het uit elkaar halen weer aan elkaar dan zet je de bakken eerst handvast aan elkaar, voelt met je vingers of de rails goed uitlijnen, beetje stellen, en dan de boel vastdraaien. Met een paar mm stelruimte rond de bouten gaat dat beter dan met een halve mm.
« Laatst bewerkt op: 20 April 2021, 08:26:18 door Marc tramt »
No dress rehearsel, this is our life.

gvandersel

  • HCC!m maar toch Selectrix (RMX)
  • Offline Offline
  • Berichten: 3603
  • Als het maar elektrisch is.
    • Homepage Gerard van der Sel
Re: Hoe zorg je dat de rails bij modules netjes aansluit.
« Reactie #11 Gepost op: 20 April 2021, 11:29:21 »
Kijk hier eens (https://www.modulebaan.nl/index.php?topic=52.msg540#msg546). Module overgangen in h0 en N. Er zijn twee soorten  dus kies maar.

Groet,

Gerard van der Sel.
Holzburg (IIIb/IVa) schaal N.
Kijk ook eens bij de bouw en lees de avonturen.

Marc tramt

  • Offline Offline
  • Berichten: 10749
Re: Hoe zorg je dat de rails bij modules netjes aansluit.
« Reactie #12 Gepost op: 20 April 2021, 11:39:49 »
Ik heb héle korte lijntjes met de leverancier/producent dus laat maar weten.  8)
No dress rehearsel, this is our life.

Twanvuurens

  • Offline Offline
  • Berichten: 157
Re: Hoe zorg je dat de rails bij modules netjes aansluit.
« Reactie #13 Gepost op: 20 April 2021, 12:17:48 »
Dit is mijn baan. In het midden word de baan onderboken.





Ik zou dan 20 van die bielzen nodig hebben
Ik bouw 3d geprinte spoorbruggen

Ronald Halma

  • Organisator US Convention Nederland
  • Offline Offline
  • Berichten: 17734
  • Modelrailroading is fun!
    • Team USA Metusa Junction
Re: Hoe zorg je dat de rails bij modules netjes aansluit.
« Reactie #14 Gepost op: 20 April 2021, 12:28:26 »
Ok Twan, je schrijft:

Ik heb een module baan gebouwd met het probleem dat de rails niet netjes aansluit.

Wat je nu laat zien is geen modulebaan..... is dit een vaste baan waar je de mogelijkheid wilt houden om hem eventueel uit elkaar te kunnen halen>
