Auteur Topic: Beginnen met Digitaal, automatisch rijden, ECos2 in bezit, wat nog meer nodig?  (gelezen 6570 keer)

Klaas Zondervan

  • Offline Offline
  • Berichten: 20779
    • Pagina van klaas
Re: Beginnen met Digitaal, automatisch rijden, ECos2 in bezit, wat nog meer nodig?
« Reactie #45 Gepost op: 13 december 2020, 13:00:16 »
Ik meen uit de context van dit draadje te hebben begrepen dat er inderdaad éénrichtingsverkeer is.
Als het niet zo is dan gaat deze truc niet op.

Hans1963

  • Offline Offline
  • Berichten: 146
  • Spoor 0, dat wordt wel wat!
Re: Beginnen met Digitaal, automatisch rijden, ECos2 in bezit, wat nog meer nodig?
« Reactie #46 Gepost op: 13 december 2020, 13:33:35 »
Citaat
...mogen de treinen wel wat abrupter stoppen.

dat hoeft niet zo te zijn.

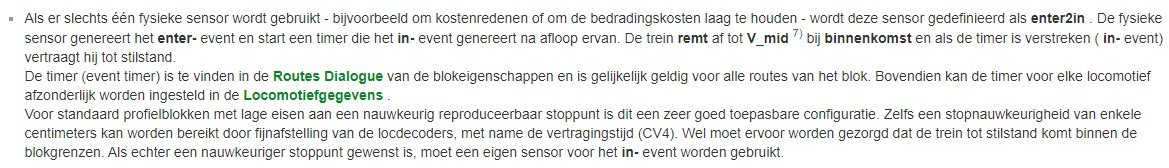

met de timerfunctie bij de enter2in melder kun je een fictieve in-melder genereren die een nette vertraging verzorgd.
dit kan ook in 2 richtingenverkeer als je de melder in het midden plaatst. (en dus ook bij korte opstelspoortjes)


vr. groet,  Hans

Frycio82

  • Offline Offline
  • Berichten: 578
  • Ooit zullen de treinen rijden....maar eerst bouwen
Re: Beginnen met Digitaal, automatisch rijden, ECos2 in bezit, wat nog meer nodig?
« Reactie #47 Gepost op: 13 december 2020, 16:56:00 »
Hallo Henk, Klaas en Hans,

Bedankt voor de feedback. Leer een hoop op deze manier. In principe is het nu eenrichtingsverkeer. Dat heeft ook met de helixen te maken. hellingspercentage op de binnenbaan is net iets meer als 3 procent en is zodoende alleen voor naar beneden.

Ook het schaduwstations heeft alleen op de inkomende kant electrische wisselaandrijving. op de de uitgaande kant niet.
Maar wat niet is kan nog komen :)

henk

  • Offline Offline
  • Berichten: 19691
Re: Beginnen met Digitaal, automatisch rijden, ECos2 in bezit, wat nog meer nodig?
« Reactie #48 Gepost op: 17 december 2020, 07:58:40 »
Ik zag in de nieuwe tekening dat de opstelsporen nu één blok zijn. Maar van niveau 1 naar de opstelsporen verloopt nog altijd via een stuk of 10 blokken. Is de rijlengte daar zo groot of speelt daar ook nog de verwarring tussen blokken en meldpunten?
Het is heel Nederlands om iets heel Nederlands te vinden.

Frycio82

  • Offline Offline
  • Berichten: 578
  • Ooit zullen de treinen rijden....maar eerst bouwen
Re: Beginnen met Digitaal, automatisch rijden, ECos2 in bezit, wat nog meer nodig?
« Reactie #49 Gepost op: 17 december 2020, 08:11:39 »
Hallo Henk,

Ben druk bezig geweest en het plan alweer aangepast.  Van niveau 1 naar de opstelsporen : een helix met 4 volledige cirkels en dan nog ruim 5 meter. Ik moet dat stuk nog gaan bekijken als ik de rails ga verdelen in blokken. In het programma kan ik ze er zo uit halen.
Hier de laatste versie :


Frycio82

  • Offline Offline
  • Berichten: 578
  • Ooit zullen de treinen rijden....maar eerst bouwen
Re: Beginnen met Digitaal, automatisch rijden, ECos2 in bezit, wat nog meer nodig?
« Reactie #50 Gepost op: 19 december 2020, 18:58:45 »
Hallo,

Heb de Digikeijs modules aan de gang. Duurde even maar de verloop van de S88 bus op de Ecos zat verkeerd om.
Is nu wel een fragiele boel. Heb er nu een plaatje achter gemaakt en met een lijmpistool verstevigd.



Moet het nog netter maken maar functioneel is het nu wel.

Frycio82

  • Offline Offline
  • Berichten: 578
  • Ooit zullen de treinen rijden....maar eerst bouwen
Re: Beginnen met Digitaal, automatisch rijden, ECos2 in bezit, wat nog meer nodig?
« Reactie #51 Gepost op: 22 december 2020, 07:04:59 »
Hallo,

Definitieve baanplan is klaar voor de schaduwstations en de bovenbaan. Alleen rangeergedeelte moet nog.
Een stuk minder blokken in de lussen. Blokken zijn nu 150 cm gemiddeld lang.





Dit werkt goed in emulatie mode. Volgende stap is het aansluiten van alle blokken en bezetmelders. Afgelopen weekend alle blokken al gemaakt met de rails. Doorslijpen :)

Frycio82

  • Offline Offline
  • Berichten: 578
  • Ooit zullen de treinen rijden....maar eerst bouwen
Re: Beginnen met Digitaal, automatisch rijden, ECos2 in bezit, wat nog meer nodig?
« Reactie #52 Gepost op: 27 december 2020, 09:06:56 »
Goedemorgen,

Toch nog een vraagje.... Heb nu 4 modules. wat is nu de maximale lengte van de kabel voor detectie ? Gebruik de 4088 modules van Digikeijs met stroom detectie. Of kan ik ze ook aansluiten met langere netwerkkabel onderling. Dat zou wat betreft het baanplan wel beter zijn. Ik hoor het graag :)

Remunj

  • Offline Offline
  • Berichten: 6911
Re: Beginnen met Digitaal, automatisch rijden, ECos2 in bezit, wat nog meer nodig?
« Reactie #53 Gepost op: 27 december 2020, 11:24:18 »
De 4088 modules zo dicht mogelijk bij de railaansluitingen plaatsen zodat de draden naar de rails zo kort mogelijk zijn. Het maakt niets uit of je aansluitingen in je blokken niet opeenvolgend genummerd zijn. Dat is een kwestie van in je software de juiste aansluiting benoemen.

En de modules kan je met netwerkkabels verbinden. Die lengte is minder kritisch.
Gr.
Eric

Frycio82

  • Offline Offline
  • Berichten: 578
  • Ooit zullen de treinen rijden....maar eerst bouwen
Re: Beginnen met Digitaal, automatisch rijden, ECos2 in bezit, wat nog meer nodig?
« Reactie #54 Gepost op: 27 december 2020, 20:42:42 »
Hallo Eric,

Dus de netwerkkabels mogen 5 meter zijn ? De bezetmeldingsdraden worden dan niet langer als 1 meter.

Remunj

  • Offline Offline
  • Berichten: 6911
Re: Beginnen met Digitaal, automatisch rijden, ECos2 in bezit, wat nog meer nodig?
« Reactie #55 Gepost op: 28 december 2020, 10:20:48 »
Hoi Frits,
Dat zou geen probleem moeten zijn.
Loconet is minder gevoelig voor storingen dan de bezetmelddraden naar je rails.
Gr.
Eric

Frycio82

  • Offline Offline
  • Berichten: 578
  • Ooit zullen de treinen rijden....maar eerst bouwen
Re: Beginnen met Digitaal, automatisch rijden, ECos2 in bezit, wat nog meer nodig?
« Reactie #56 Gepost op: 04 januari 2021, 06:52:22 »
Hallo,

De modules zijn geplaatst. 2 naast elkaar en dan 5 meter utp kabel en dan weer 2 bij elkaar. (mijn baan loopt in een U vorm) Plan is om voor eind januari digitaal te kunnen rijden. Daarna weer verder met de scenery.




Frycio82

  • Offline Offline
  • Berichten: 578
  • Ooit zullen de treinen rijden....maar eerst bouwen
Re: Beginnen met Digitaal, automatisch rijden, ECos2 in bezit, wat nog meer nodig?
« Reactie #57 Gepost op: 10 januari 2021, 20:42:37 »
En nu ook aangesloten ;)





Nu door naar de wisseldecoders :)

BAD

  • Offline Offline
  • Berichten: 81
Re: Beginnen met Digitaal, automatisch rijden, ECos2 in bezit, wat nog meer nodig?
« Reactie #58 Gepost op: 11 januari 2021, 12:10:57 »
Beste Frycio82,

Interessant draadje om te volgen  :)

Mooi om die aansluitingen op de Digikeijs modules te zien en maakt het zoeken bij storingen een stuk makkelijker. Hoe heb jij dat zo voor elkaar gekregen? Welke onderdelen heb je daar voor aangeschaft? Heb je linkjes?  ;)

Groetjes,
Bart

Frycio82

  • Offline Offline
  • Berichten: 578
  • Ooit zullen de treinen rijden....maar eerst bouwen
Re: Beginnen met Digitaal, automatisch rijden, ECos2 in bezit, wat nog meer nodig?
« Reactie #59 Gepost op: 11 januari 2021, 12:23:39 »
Hoi Bart,

Op elke draad ziiten 2 adereind hulsjes. 1 om de kabelmarkering over heen te schuiven en te klemmen tussen de rode/gele en de grijze. Deze past over de buitenmantel van de draad heen. Deze heb ik wel aangeknepen aan het einde. (gele en rode adereind hulsjes) De grijze adereindhulsjes zijn afgeknepen op de normale manier. (over de adertjes met een speciale tang)
Adereind hulsjes (grijs) zijn van Ali, maar kan je ook bij andere electronica winkels/webshops kopen. maat is volgens mij 0,5 mm2

De kabelmarkering is van RS. https://nl.rs-online.com/web/p/cable-marking-kits/6642896/
Deze had ik nog liggen van jaren geleden.

Mocht je nog meer info nodig hebben, dan hoor ik het wel.
