Tekening maken voor laser cutting

[Wadloper87]

Ja, maar het wordt dus geen styreen maar harsboard. Kan heel fijn en nauwkeurig volgens de website van Snijlab. En het is een probeersel. In het ergste geval ga ik hem zelf uitsnijden uit styreen. Wordt sowieso minder strak, maar zal ook een acceptabel resultaat opleveren. Er zijn gelukkig meerdere wegen die naar Rome leiden.

BTW: Ik heb eerder ook eens geboden op een Wadloper kap, maar durfde na het zien van een YouTube video van iemand die er een rijdend exemplaar van had gemaakt er toch niet aan. Struikelblok voor mij de ramen. Die zouden, omdat het resin kapjes zijn. Niet helemaal exact hetzelfde zijn, wat laseren weer lastig maakt. Ik zou dan toch eerder voor een Shapeways kap gaan. Maar goed, nog genoeg andere projecten af te ronden.

Ik wil absoluut niet als een mod klinken, maar gaarne niet crossposten tussen topics

Met harsboard heb ik nog nooit gewerkt, maar het zelfde principe hanteren kan denk ik geen kwaad (tenzij het absoluut niet te schuren/bewerken is zonder gereedschap)

[Marc tramt]

Laserboard is echt wat anders dan styreen en laat zich snaarstrak laseren met een dunne snede.
Op maat schuren/vijlen is lastig en overbodig. Waarom laat je anders iets laseren? Juist om het goed op maat te krijgen zonder bijwerken.

[Wadloper87]

en dat werkt ook niet onder invloed van luchtvochtigheid en temperatuur?

[Marc tramt]

Vocht volgens mij niet of nauwelijks. Voordat temperatuurverschillen invloed gaan hebben moet je wel behoorlijke schommelingen hebben volgens mij.
Eigenschappen staan <HIER>

[Joran]

Harsboard kun je het beste lijmen met alleslijm of secondelijm, afhankelijk van hoeveel haast je hebt en nog iets wilt kunnen corrigeren. Ik gebruik zelf al jaren Tamiya ipv van enamel verf. Droogt veel sneller en stinkt minder. Even primer uit de spuitbus en dan een laagje of twee uit de airbrush.

Ik had al zo'n vermoeden, het is natuurlijk een soort van hout/papier. Dus dan moet alles lijm het wel doen. En Tamiya, ik heb mijn airbrush nog niet zo lang en heb al een paar keer tip dry gehad met Tamiya (wellicht moet ik een retainer gebruiken?). En daar heb ik met Humbrol geen last van. Het stinkt wel. En voor dit station heb ik wat kleuren van Humbrol welke het goed zouden moeten doen. Welke Tamiya kleuren gebruik jij voor baksteen? Want wellicht dat ik wel delen met Tamiya kan gaan doen?

en dat werkt ook niet onder invloed van luchtvochtigheid en temperatuur?

Waarschijnlijk zal het meevallen als je het behandelt aan beide kanten? Dus primer spuiten en op kleur brengen.

[Sven]

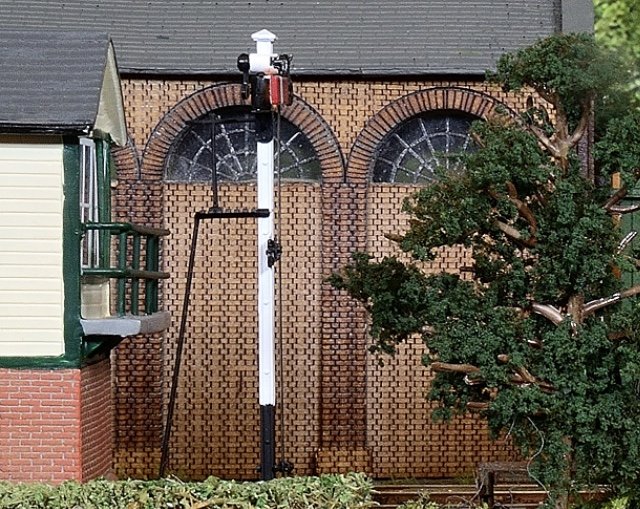

In Modelspoormagazine van vorige maand, nr 202, staat een heel interessant artikel over laseren voor H0. Bakstenen komen er prachtig uit, ik ben onder de indruk. In het artikel wordt vermeld dat de breedte van de laserstraal 0,25 mm is, dus dat is ook de breedte van de lijn die weg wordt gelaserd. Als je op je schuifmaat kijkt hoeveel 0.25 nou in het echt is, lijkt me het wel snel duidelijk dat je voor het maken van huisjes en andere objecten daar niet echt rekening mee hoeft te houden voor tolerantie. Is juist precies genoeg om alles makkelijk in elkaar te laten passen, lijkt me zo. Daar zie je naderhand volgens mij niks van.

[wpinkhof]

Met Tamiya in de airbrush gewoon de Tamiya thinner gebruiken. Ongeveer 1 deel thinner op 2 à 3 verf. Werkt bij mij eigenlijk beter dan Vallejo Model Air.

Wouter

Verstuurd vanaf mijn Lenovo TB-X304F met Tapatalk

[MOVisser]

In het geval van stenen laseren:

Het bewerken van het oppervlak (stenen) of het doorsnijden van de plaat (lossnijden) zijn twee aparte handelingen.
Die zijn in kleur (snijlab) aan te geven.
Dus voor de een kan je een andere snijbreedte opgeven dan voor de andere handeling.

Voor doorsnijden echt alleen maar HAARLIJN dikte opgeven (of max 0,1 mm raad ik aan).

Ronald Visser

[Hans van de Burgt]

Ik snijd en graveer mijn onderdelen zelf met een lasersnijder. Hiervoor gebruik ik Autocad. Daarmee teken ik uitsluitend in haarlijnen. Blauw voor snijden en rood voor graveren. Materiaal is vrijwel uitsluitend MDF, Acryl, karton en papier. Hasboard is fantastistich materiaal, alleen lastig te krijgen. Voor raamkozijnen en kleine details is het fantastisch.

Gr, Hans

[Joran]

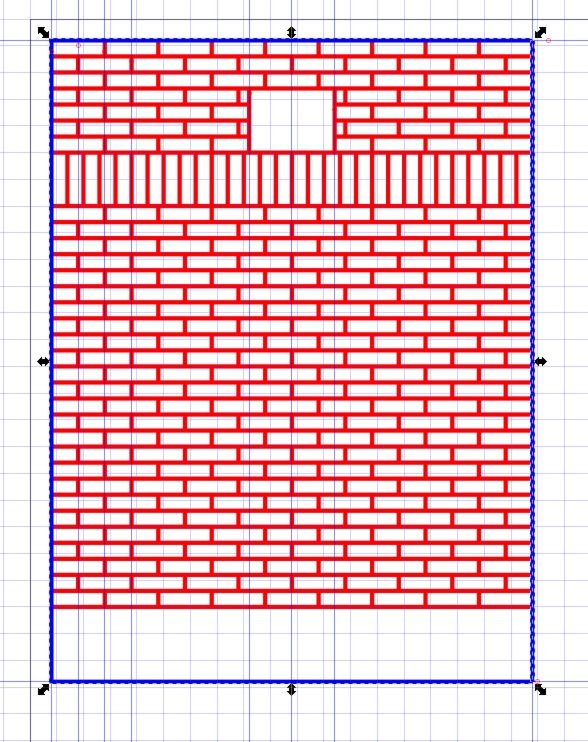

Dank voor alle toffe reacties. Nu ben ik aan het tekenen geslagen in Inkscape en heb eerst als test maar eens een wand van het electriciteitshuisje van Artitec nagetekend. Ik heb die eens geupload bij Snijlab om te kijken wat dat kost. Hij detecteerd dat de tekening 22x30mm is. En dat kost dan 23 euro. Klopt dat wel?

[Hans van de Burgt]

@Joran,

De tarieven van het Snijlab zijn o.a. gebaseerd op de snijlengte. En bij het graveren van een metselverband wordt veel lengte gemaakt. Dus kost dat veel. Ik vermoed dat het snijden/graveren via een Fablab in dit geval een stuk goedkoper is. En je kunt ook contact opnemen met Egidius van Kruijsdijk. Die zal je graag willen helpen.

In verband met Corona kom ik nier bij de EMV, anders had ik het wel voor je gedaan.
Keurige tekening, trouwens.

Gr, Hans

[Maarten65]

Teken je de bakstenen zelf handmatig of maak je gebruik van een (custom) arcering?

[Joran]

Zit nog even wat te klooien, heb nu alle 4 de wanden getekend en kom op 28 euro uit. Zouden het dan vooral de opstart kosten zijn?

@Maarten65: Ik heb geen idee wat een custom arcering is, dus handmatig

[MOVisser]

Snijlab is ook een Fablab net als de genoemde van Eeg.

De bakstenen hebben een dikkere lijn dan de haarlijn.
In dat geval zal de laser kop elke getekende baksteenlijn meerdere keren moeten passeren om de gewenste voegbreedte te realiseren.

laseren is gebaseerd op de tijd die nodig is voor het product.
Hans geeft dat ook aan.

Ja, dat lijkt me dus redelijk. Materiaal kosten zal het niet zijn.

Ronald Visser
(3d print voor dit stukje wand is goedkoper)

[MOVisser]

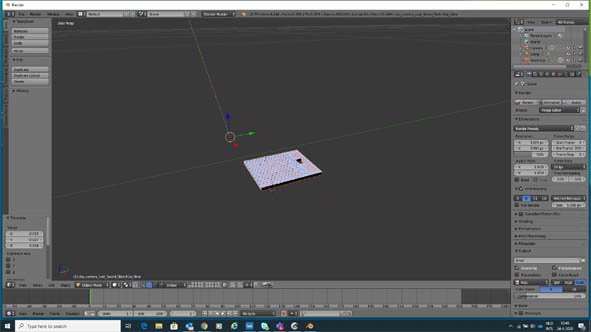

Ik heb het stukje even snel nagetekend en naar shapeways gestuurd.

kosten voor dit wandje,   minimaal bedrag 5 euro voor ruw oppervlak. de meest dure en gladde variant is 11 euro.

afm 27 x 33 mm en dikte 3 mm.

Dit is alleen maar voor je om te kunnen vergelijken en is dus ongeveer.
Ronald Visser
