Onshape gebruikersgroep

[Hans van de Burgt]

Deze draad is lang niet gebruikt. Dus maar eens een keer oppoetsen. Elders op dit forum heb ik aandacht besteed aan het converteren van een 2D foto naar een printbaar 3D object.

Het leuke is nu dat dergelijke objecten in Onshape gebruikt kunnen worden naast de eigen bedenksels. Ik zocht daarom een leuke toepassing die het realistisch ontwerpen van gebouwtjes een extra mogelijkheid biedt.

Als je historische gebouwen wil nabouwen met Onshape, ontkom je vaak niet aan het modelleren van de vele ingewikkelde ornamenten. Zoals ervaren Onshape gebruikers weten is dat in ons programma bijna ondoenlijk. En wil je het netjes doen, dan moet je gebruik maken van een mesh editor als Blender. Maar helaas, dat is voor velen van ons een brug te ver, want een heel steile leercurve.

Het zou dus leuk zijn als we voor die ornamenten de 2D->3D truc kunnen gebruiken.
Dus laten we eens kijken hoe ver je kan komen…

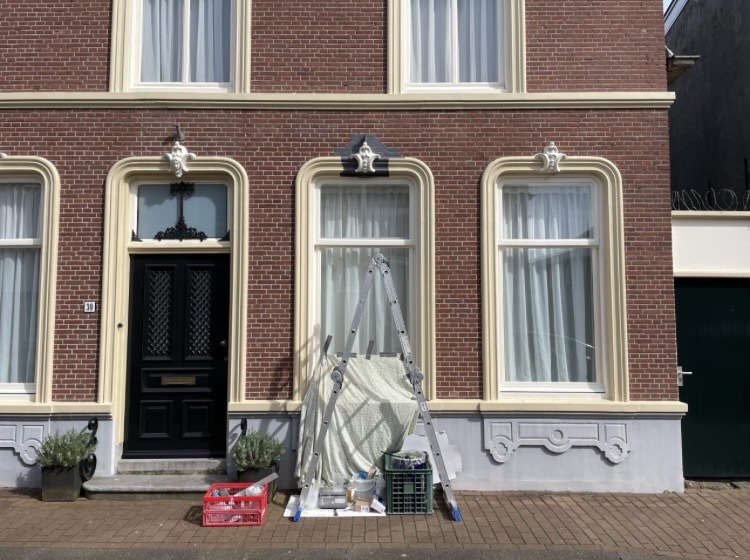

Ik vond op het web een bedrijf dat gespecialiseerd is in het restaureren van ornamenten. Op het afgebeelde pand hieronder moet een van de ornamenten boven een raam vervangen worden.



Met de 2D->3D methode is het ornament veranderd in een object dat geïmporteerd is in een partstudio in Onshape. De hoogte van dit object heb ik kunnen bepalen door de maatvoering te meten aan de eveneens in Onshape geïmporteerde foto van hierboven.

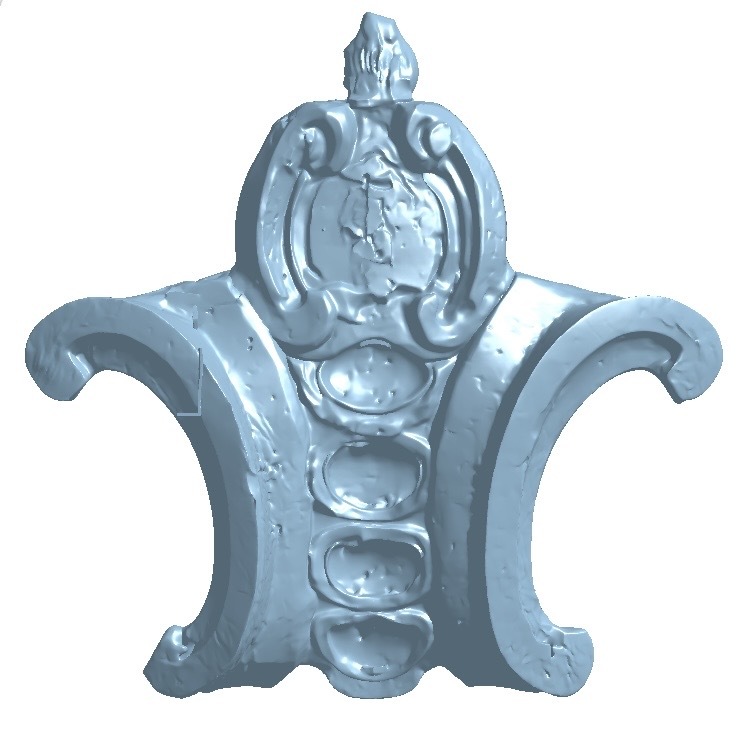

Het ornament ziet er in Onshape zo uit:

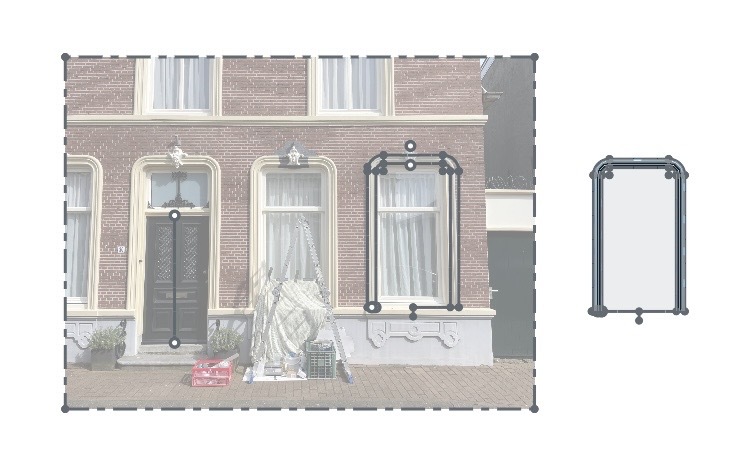

Door de eerste foto te gebruiken, kan ik de vorm van de raamstijl namaken.



Vervolgens combineer ik de twee parts tot één object. Je kunt dat zien aan de kleur. Die moet van beiden gelijk zijn.

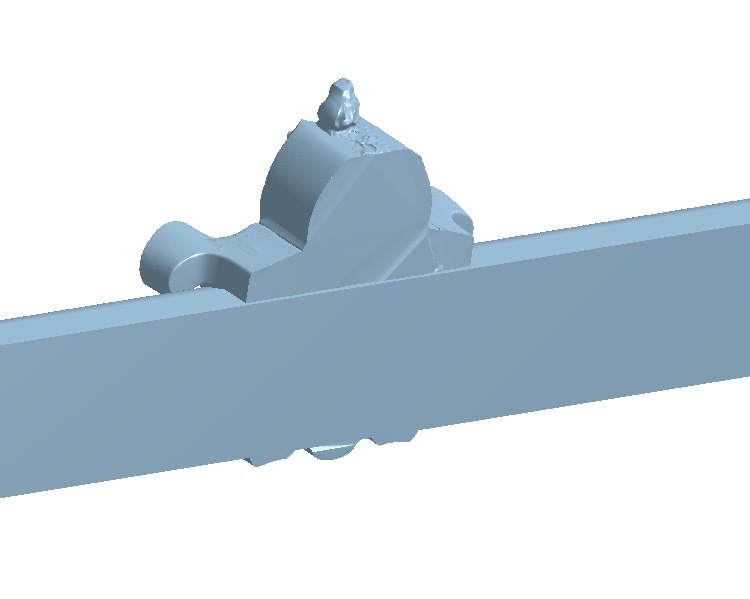

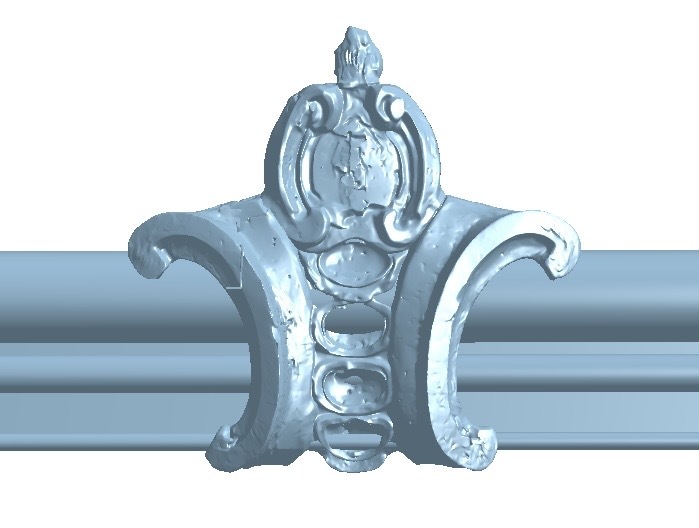

Hier zie je voor- en achter aanzicht:

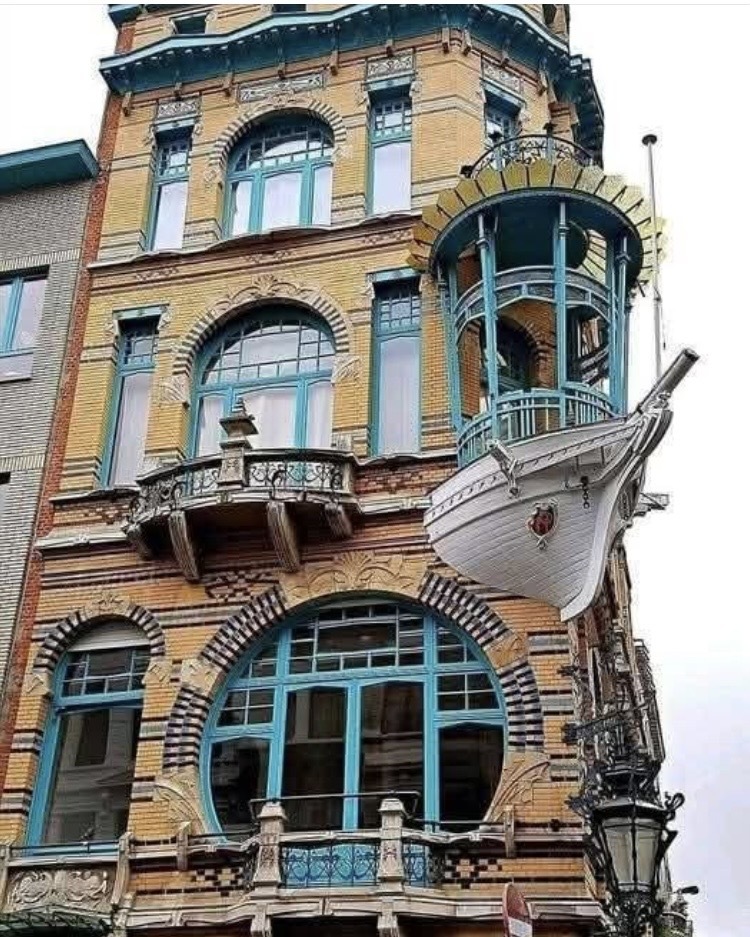

Nou, hier zijn wel leuke dingen mee te maken. Iemand een uitdaging nodig? Wat dacht je hier van? 😄



Gr, Hans

[Henk de Vlaam]

In het Onshape-lesboek wordt in het hoofdstuk 'Voor modelbouwers, en anderen' op blz. 250 verwezen naar deze gelinkte map Modelbouwdocumenten.
Vandaag zijn op de valreep, vlak voor de NVM Modelbouwdag 2025, morgen in Houten, 3 nieuwe documenten aan deze map toegevoegd bij de twee reeds bestaande; Onshape - Dubbelgekromde oppervlakken.pdf en Onshape - Invoegen Images en CAD tekeningen.pdf. Ze beschrijven:
- Onshape - Laserjoints.pdf
- Onshape - Toepassing AI.pdf
- Ontwerpen van PCB's met KiCad in combinatie met Onshape.pdf

Hiermee zijn we net op tijd om bezoekers van de beurs op onze Onshape demo-stand te informeren over deze tools en hen toepassingen te tonen.
Mocht u morgen de beurs bezoeken, dan verwelkomen we u graag op onze stand langs de muur.

[Hans van de Burgt]

Helaas ben ik morgen verhinderd om naar de NVM Modelbouwbeurs te komen in Houten. Ons Onshape Demoteam is daar aanwezig met modellen gemaakt van 3D geprinte of lasergesneden onderdelen. Het maken van 3D poppetjes op basis van een 2D afbeelding wordt er ook gedemonstreerd.



Ik had er graag mijn geprinte figuurtjes laten zien. Ze zijn geprint door Sebastiaan Pot van Big Scale Trains in Assen. Er is een soort harde was gebruikt. Het lijkt een beetje op ABS. Ze kunnen dus tegen een stootje.

Gr, Hans

[Joz]

Nu nog een productielijntje opzetten dat ze voor je geschilderd worden?

[Hans van de Burgt]

Ik weet niet of hij het voor derden ook doet, maar Mitchell Jetten (Spoorobjecten) kan ze 3D printen in kleur. Maar dat zou wel een heleboel werk schelen.

Gr, Hans
