Auteur Topic: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag  (gelezen 58583 keer)

BartvD

  • Offline Offline
  • Berichten: 2224
  • Relax, it is only a hobby.
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #225 Gepost op: 03 August 2020, 18:06:25 »
Ziet er mooi uit.
Bart
Groeten uit Zeeuws Vlaanderen

www.flickr.com/photos/bvdoorn

De Fabriek een avontuur in spoor 0; https://forum.beneluxspoor.net/index.php?topic=90042.0

Bij voorkeur in Schaal 0.

1795

  • Offline Offline
  • Berichten: 1540
    • Raamsdonk spoor 0
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #226 Gepost op: 05 August 2020, 23:50:15 »
verder mer de oersik, de koppelingen.
Hier wel, alle vouwnaden aan de binnenkant.
Fotos zeggen meer dan woorden, enige opmerking, pas op met soldeer, je soldeert snel alles vast..

Eerst de handels van de gietdelen, ipv uit de ets.
Uiteraard moet alles kunnen bewegen, wil het werkend maken.... (ja, al dan niet mbv servo's..)




















Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/

peterha

  • Offline Offline
  • Berichten: 1192
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #227 Gepost op: 06 August 2020, 08:37:57 »
 (y)
Met die gietdelen ziet 't er allemaal net even wat beter en mooier uit  ;)
Met vriendelijke groet,
Peter

1795

  • Offline Offline
  • Berichten: 1540
    • Raamsdonk spoor 0
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #228 Gepost op: 07 August 2020, 13:29:45 »
ja, klopt, de gierdelen zijn net wat mooier (dikker) dan de etsdelen. Alleen jammer dat shapeways zoveel eraf schuurt met nabewerking. Liefst zou ik ze met de resten gips erop hebben, maar helaas, dat kunnen ze niet.

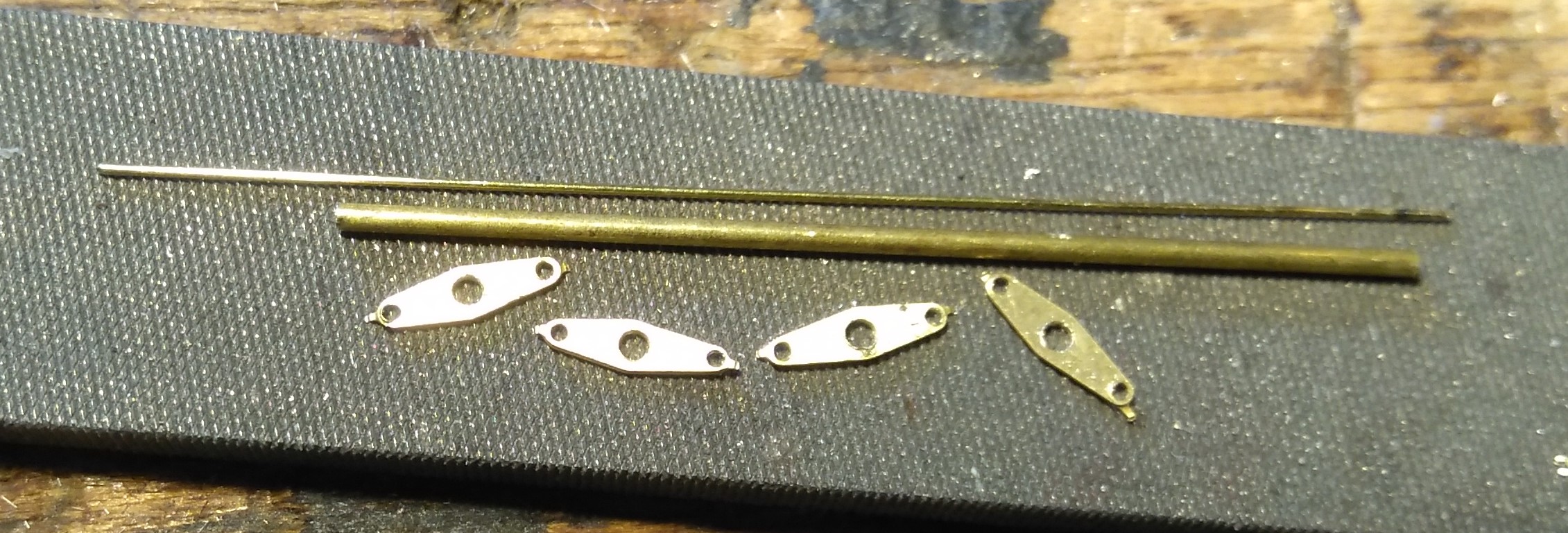

De werkende koppeling is te maken, met veel gedult. Ik heb hiervoor een dun buisje gebruikt, met een draad erin. De draad soldeer je vast aan de buitenkant, buisje los, daar soldeer je de ovalen onderdelen aan, waarmee de koppeling aan de handels vast zit...

afdicht plaatje als laatste op buitenkant frame solderen, met heel weinig soldeer, eventueel gaatje boren voor klinknagels.








Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/

roadster36

  • Offline Offline
  • Berichten: 5547
  • Team Mitropa
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #229 Gepost op: 07 August 2020, 23:08:47 »
hmm die gietdelen toch maar eens bestellen ;D

Tulpendaal

  • Offline Offline
  • Berichten: 3569
  • Westlandbaan-Delft
    • DELFT
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #230 Gepost op: 08 August 2020, 08:36:41 »
 (y) en bedankt voor de plaatjes,
die helpen straks bij het afbouwen (y)

( wacht ongeduldig op shapeways, het printen is begonnen ;D)

FritsT

  • Offline Offline
  • Berichten: 11415
    • nulpunt
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #231 Gepost op: 08 August 2020, 10:42:53 »
Leuke vleugelmoeren op de huif.

1795

  • Offline Offline
  • Berichten: 1540
    • Raamsdonk spoor 0
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #232 Gepost op: 08 August 2020, 12:11:54 »
Ja, leuk hè. Eigenlijk iets te groot, maar wel leuk..
Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/

Tulpendaal

  • Offline Offline
  • Berichten: 3569
  • Westlandbaan-Delft
    • DELFT
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #233 Gepost op: 11 October 2020, 12:15:30 »
Zo De V&D is klaar en mijn juwelen -shapeways- zakjes zijn binnen, dus tijd om met de Oersik verder te gaan en deze eindelijk klaar te maken.

Op het werk mag ik weer voor 100% werken en dus werk ik momentaan 120% en daardoor is er weinig tijd= spreek energie over om te bouwen.

Nu voor dat ik begin een klein vraagje, welke maat zaagje heb ik nodig voor messing, Ik vind mijn zaagjes niet meer en wil nieuwe bestellen.
Ik gebruik normaal Antilope maar welke maat moet ik nemen en zijn er ander goede merken die ook lukken (niet van de bouwmarkt)

gr Joke

ronald1956

  • OHMB Team Mitropa
  • Offline Offline
  • Berichten: 1677
  • Tram&Trein NL- H0
    • Haagse Modelbouw Club
« Laatst bewerkt op: 11 October 2020, 13:40:59 door ronald1956 »

arnout

  • Offline Offline
  • Berichten: 1722
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #235 Gepost op: 11 October 2020, 14:20:35 »
Goedenmiddag,

Mischien of topic, maar welke boortjes - vijltjes en ruimers gebruiken jullie?

Gr Arnout

Tulpendaal

  • Offline Offline
  • Berichten: 3569
  • Westlandbaan-Delft
    • DELFT
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #236 Gepost op: 11 October 2020, 17:07:00 »
Allereerst terug naar de zaagjes, ik heb ze toch weer gevonden ::) eigenlijk daar waar ik ze altijd bewaar. Ik heb Antilope nummer 0, vraag is of dit het goede nummer is of dat ik een andere fijnheid zal nemen.

Anout,
Vijltjes heb ik van een ijzerhandel, maar die fijne die zakduur zijn, maar daarvoor ook werkelijk goed, gewoon een hele set. Verder heb ik een grove goedkope set van de bouw markt die ik voor het grovere niet messing werk gebruik, daarmee voorkom ik dat ik mijn goede voor werk gebruikt waarmee ik ze kapot maak.
Verder heb ik een grote ijzervijl vlak op de tafel liggen voor het grovere schuurwerk.

De ruimertjes heb ik laatst bij Fohrmann de hele set gekocht - 3 set van 6, is een inversteering maar ik was het zat elke keer ernaast te grijpen. Ik heb die al zeer vaak gebruikt.
Op de foto onder de vijltjes en de ruimertjes:


Terug naar de Oersik, alle deeltjes uitgezaagt en alvast de handwielen geprobeerd. Nu mijn vraag, die kleine vierkante U vormen links boven waar komen die, en bij de twee verschillende grote  ??? ik weet dat er een op de huif komt, maar waar komt de ander? ???

Gr Joke

FritsT

  • Offline Offline
  • Berichten: 11415
    • nulpunt
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #237 Gepost op: 11 October 2020, 17:13:20 »
Arnout,
Niet te stuiten in de drang om messing te gaan bouwen.... (y)

De bekende tegenvraag die het beantwoorden door ons een stuk makkelijker en overzichtelijker kan maken....maak een foto van je werkplek en de gereedschappen die je hebt en waarvan je nu denkt dat je die nodig hebt. Dan haken wij daar stuk voor stuk op in en geven adressen waar je specifieke zaken kunt kopen.
Laat duidelijk zijn dat niet alles bij 1 enkele zaak te krijgen is.

Maar om je gerust te stellen (vraag is al vaker gesteld), met het meeste wat men heeft kom je al een heel eind en eventuele investeringen zijn kleiner dan een RTR-model uit de winkel.

Wil je nu ineens een draaibank en en freesmachine, dan wordt het een ander verhaal. Dan moet je even bij HBM (Herman Buitelaar) machines in Gouda/Moordrecht gaan shoppen of (veiliger voor de portomonné) online.
https://www.hbm-machines.com/

Bij Fohrmann Werkzeuge (online) kom je een heel eind met het kleine spul.
https://www.fohrmann.com/de/

Boutjes, moertjes, klein metaalgereedschap  en het hele assortiment Proxxon (goedkoper kan niet)..GHW Modellbau
https://ghw-modellbau.de/

Profielen en messing plaat enz bij Hassler.
https://www.hassler-profile.li/

Maar zullen we dit in een ander/nieuw draadje verder behandelen, dan blijft het hier schoon.



« Laatst bewerkt op: 11 October 2020, 17:17:37 door FritsT »

FritsT

  • Offline Offline
  • Berichten: 11415
    • nulpunt
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #238 Gepost op: 11 October 2020, 17:22:11 »
Joke,

Zie de de U-tjes, maar op een heel ander model.

Je kan ze ook maken uit rechthoekig buis waarvan je een zijde weg haalt. Dan houdt je een mooiere "kleine" kopse kant over en daarin is het boren een stukje makkelijker dan in een omgebogen plaatje messing. Dat wordt altijd rond en dan zeg je tegen jezelf $%^$%^$%#%$#%$#@#$%@

IMG_8062 by Nulpunt0, on Flickr
« Laatst bewerkt op: 11 October 2020, 17:29:02 door FritsT »

Tulpendaal

  • Offline Offline
  • Berichten: 3569
  • Westlandbaan-Delft
    • DELFT
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #239 Gepost op: 18 October 2020, 10:48:16 »
Soms zijn het de kleine dingen die het doen, de handvaten van Shapeways hadden nog een paar gaatjes nodig, die onderste zijn voorhanden maar moeten geruimdt, de bovenste moeten nog geboord worden, daar zit alleen een putje. Met een 0.4 mm boortje,... na een avond >:( eindigend met het boortje in mijn vinger.
Gisteren een nieuwe poging. Het messing van shapeways is harder als normal plaat messing. In een opwelling een drupje boorolie gebruikt en het ging plotseling een stuk beter.  :D (ps ja ervaren bouwers weten dit waarschijnlijk, wel maar beginners moeten het ook eerst gehoord hebben 8))
Dus uiteindelijk alle gaatjes.
Nu ben ik op zoek naar het tegenstuk van de bovenste gaatjes, de stang die door het gat verdwijnt. Daar zit een U stuk aan, maar waar zit dit op de etsplaat ??? of mis ik iets ???



ps eerst maar eens me aan de hijsogen wagen.

gr Joke
