Auteur Topic: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag  (gelezen 60060 keer)

Tulpendaal

  • Offline Offline
  • Berichten: 3569
  • Westlandbaan-Delft
    • DELFT
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #30 Gepost op: 20 March 2020, 21:18:41 »
Jan, dat moet ik ook nog uitzoeken, heeft wat met hendells te doen 8)

Zo een mini update voor het weekend,
nu mijn strips binnen zijn, de eerste dwarsbalk gemaakt:

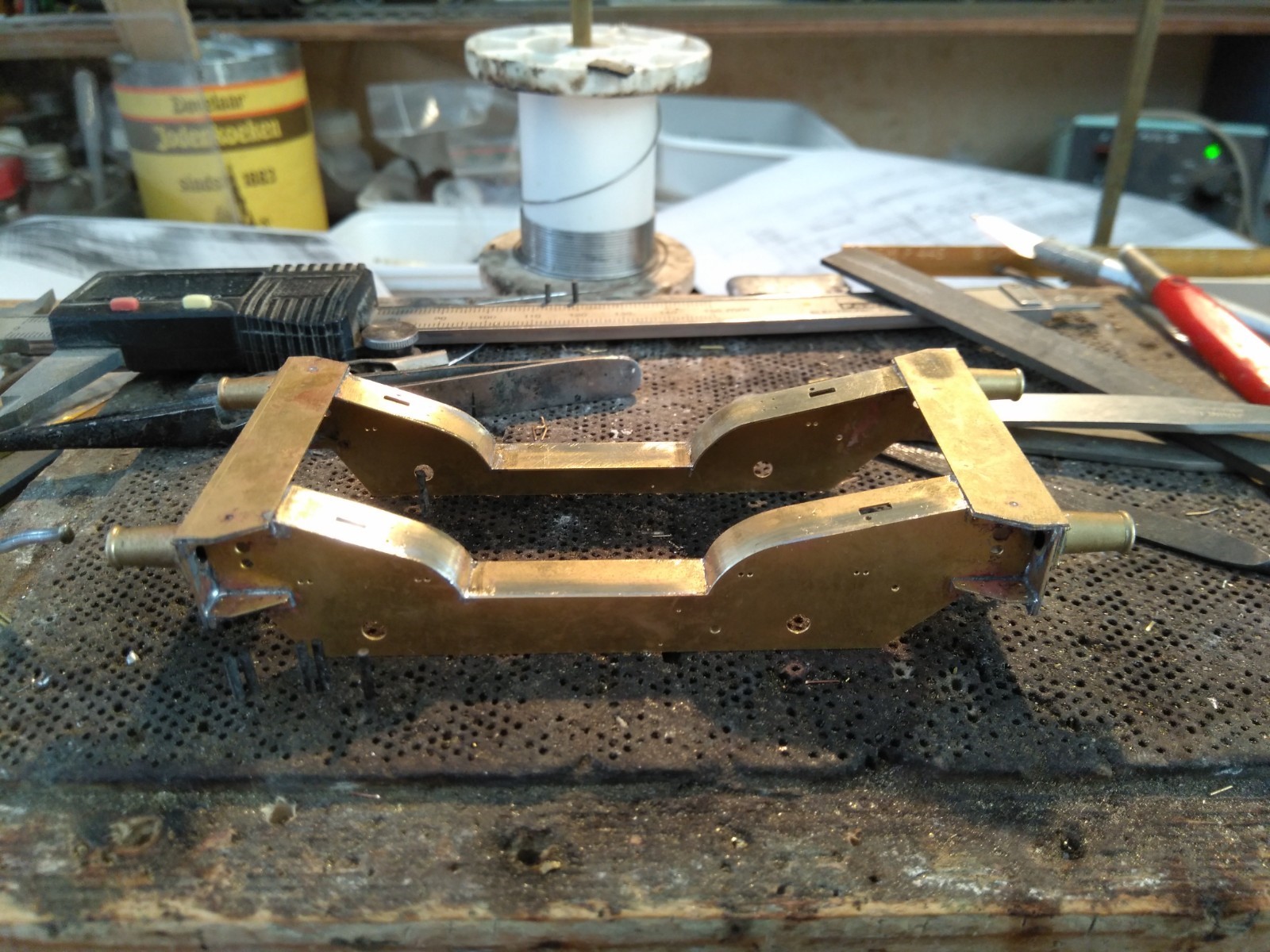

Verder weer even alles gepast:


Het huisje heb ik uit elkaar genomen, zo lukt de truck met het venster inbouwen en het beter pas maken.

Morgen snel boodschappen doen, en dan terug in de kelder  8)

Gr en blijf gezond
« Laatst bewerkt op: 21 March 2020, 06:44:02 door Tulpendaal »

T.Spat

  • Offline Offline
  • Berichten: 2964
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #31 Gepost op: 21 March 2020, 00:53:02 »
Mooi bezig Joke (y)

En inderdaad gezond blijven is het devies! :)

Vriendelijke groet, Tis
********

peterha

  • Offline Offline
  • Berichten: 1210
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #32 Gepost op: 21 March 2020, 07:42:38 »
Waar zijn die gaatjes voor dan, ik zie dat ik ze dus ook verkeerd om heb zitten.

Ik weet niet precies wat de juiste technische benaming is, maar volgens mij is dit stang waaraan de rangeerder zich kon vasthouden bij het op- en afstappen en tijdens het rangeren.

Met vriendelijke groet,
Peter

FritsT

  • Offline Offline
  • Berichten: 11490
    • nulpunt
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #33 Gepost op: 21 March 2020, 08:25:26 »
AVP..anti-val-paaltje.

@Joke,  even dat gaatje wegwerken:
Neem een stuk draad dat net iets groter is als het gat.
Slijp dat in  een langwerpige punt.
Druk dat stevig van boven af in het gat zodat het klem zit.
Soldeer van onder af.
Knip bovenkant af en vijl bovenkant glad.


en dan een gaatje boren waar de AVP moet komen.

« Laatst bewerkt op: 21 March 2020, 08:32:07 door FritsT »

Pauldg

  • Offline Offline
  • Berichten: 7665
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #34 Gepost op: 21 March 2020, 08:39:26 »
Kijk, dat zijn ervaringstips. Ik had gewoon een passend stuk draad er in gesoldeerd met waarschijnlijk toch weer een gaatje op termijn
Don't be part of the problem. Be the entire problem!

Tulpendaal

  • Offline Offline
  • Berichten: 3569
  • Westlandbaan-Delft
    • DELFT
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #35 Gepost op: 21 March 2020, 08:44:49 »
 (y) ga ik doen

1795

  • Offline Offline
  • Berichten: 1545
    • Raamsdonk spoor 0
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #36 Gepost op: 21 March 2020, 09:39:42 »
hier dan mijn gebakje in wording..en tips tn truucs

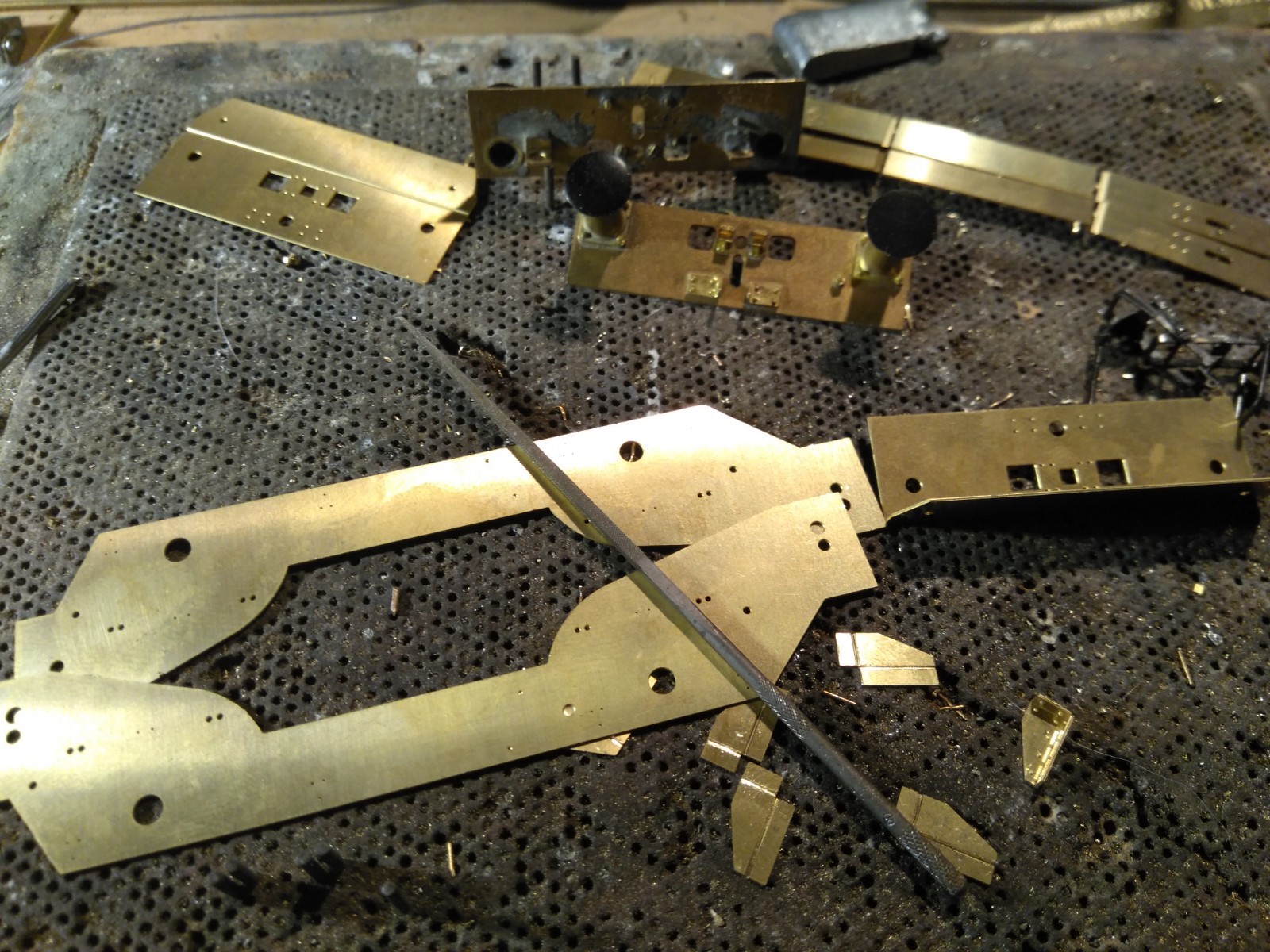

 Eerst alles weer uitgeknipt, vouwnaden klein vierkant vijltje langsgegaan, daarna klinknagels doordrukken.
 Enige verschil, ik had nog een set bufferbalken liggen van de Philotrain oersik. Helaas het enige wat ik had. Maar daar zitten wel de buffers op, en paar gietdelen, dus die maar gebruikt. Betekende alleen dat ik m'n eigen bufferbalk moest verknippen, had alleen de bovenkant nodig. Verder is de rest hetzelfde..

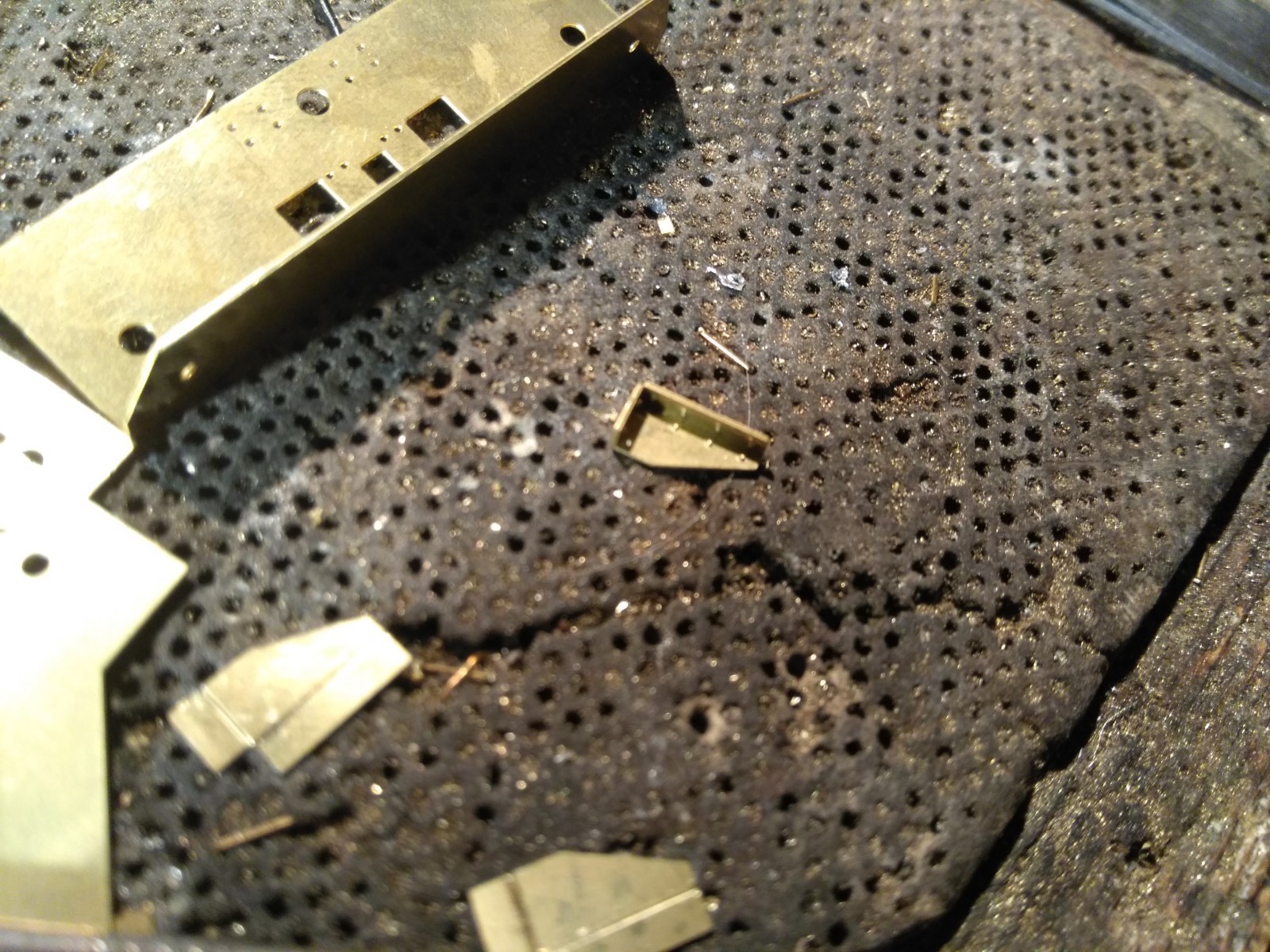

 De voetplaat delen voorbuigen, zodat de passen. Deze liefst niet met spanning erop solderen, dan schiet het gegarandeerd later los, als je iets anders aan het solderen bent.
 Ook deze moet je pas maken n buigen. let goed op , waar de gaten voor de handels zitten.

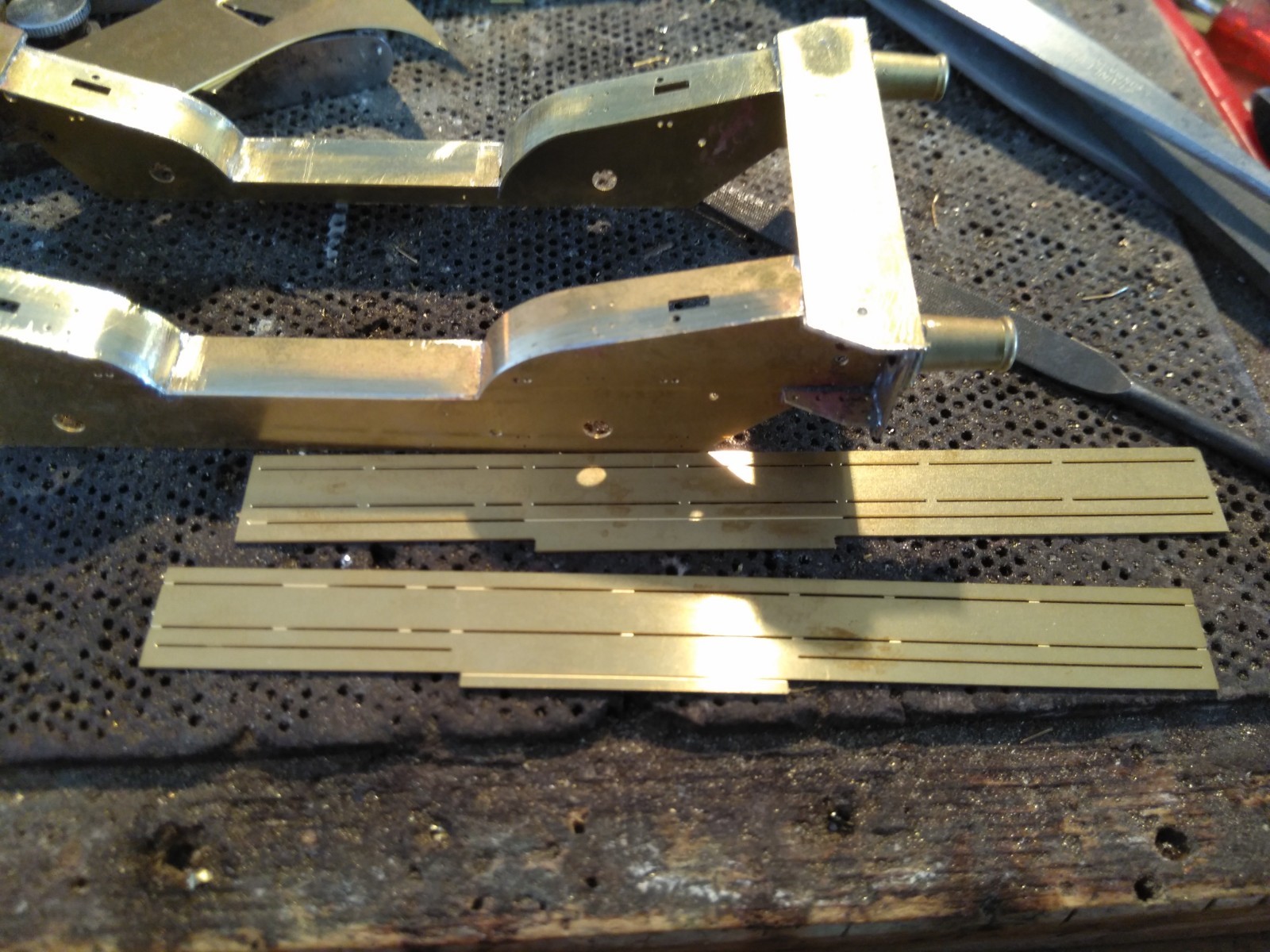

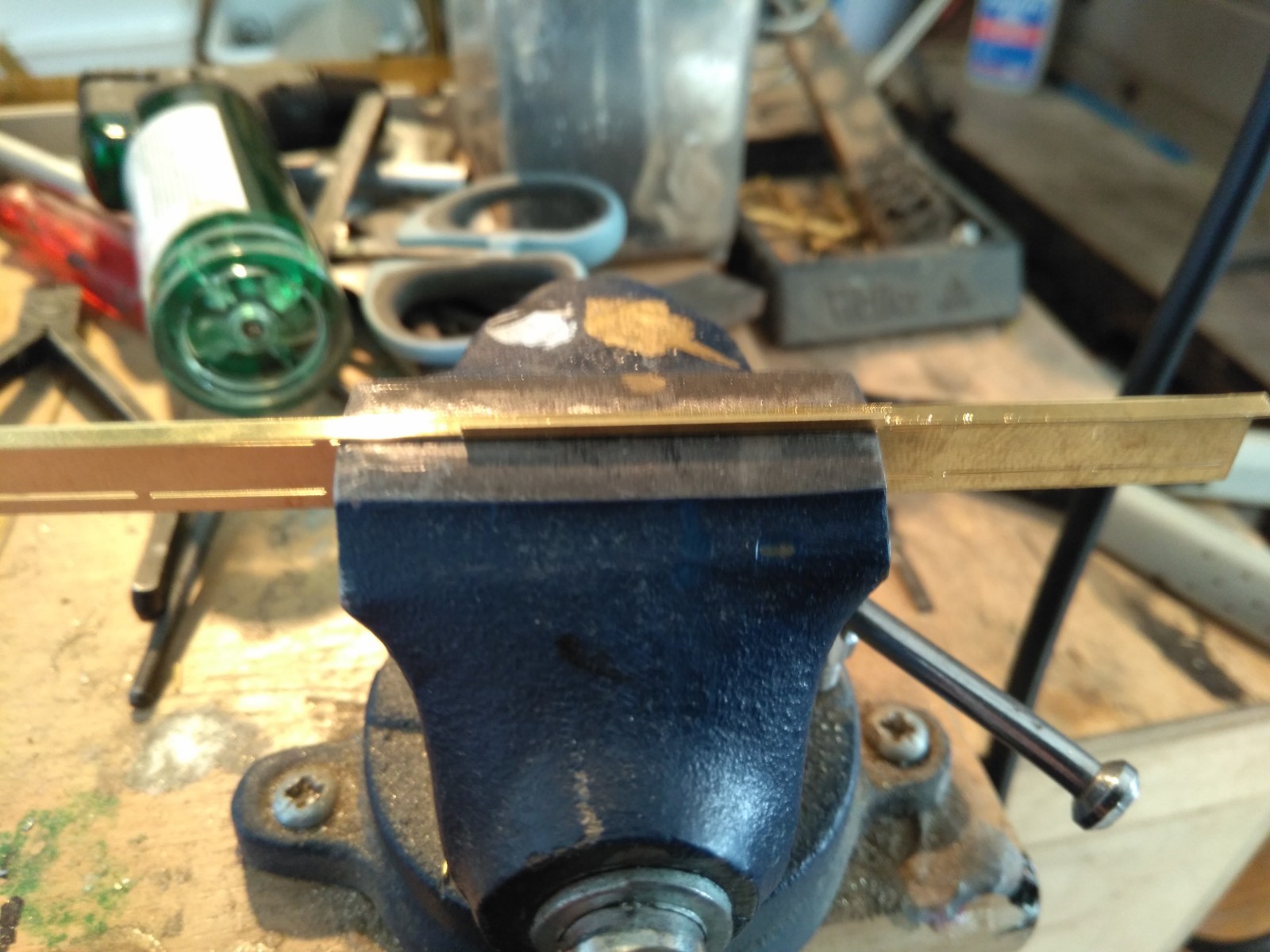

 Dat de etsdeel U profielen, alle vouwnaden aan de binnenkant, en mooi in bankschroefje omzetten, verstevigen met soldeer, voor je het erin monteert. Ook hier pas maken/vijlen.


zorg dat alles echt haaks is, en blijf tussendoor passen en meten.

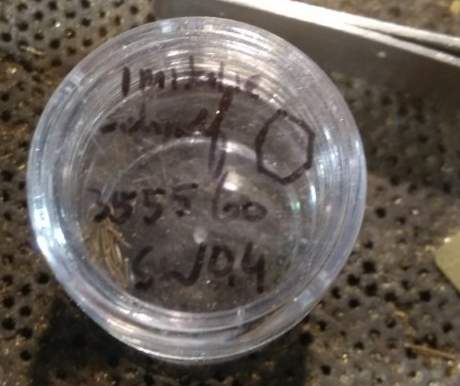

Daarna maak ik eerst de motor huif. Ik heb imitatie boutjes gebruikt, met M0,4 alles doorboren... Of je er later nog iets van ziet..... het is echt klein.

































Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/

roadster36

  • Offline Offline
  • Berichten: 5549
  • Team Mitropa
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #37 Gepost op: 21 March 2020, 10:12:29 »

 Ook deze moet je pas maken n buigen. let goed op , waar de gaten voor de handels zitten.




die gaatjes zitten dus zowiezo verkeerd ;D
Handgreep zit veel meer richting de bufferplaat.

1795

  • Offline Offline
  • Berichten: 1545
    • Raamsdonk spoor 0
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #38 Gepost op: 21 March 2020, 12:14:56 »
mmmm, daar lijkt het op de foto inderdaad op.

Blijkt dat tekening en foto's niet overeen komen..

Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/

Tulpendaal

  • Offline Offline
  • Berichten: 3569
  • Westlandbaan-Delft
    • DELFT
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #39 Gepost op: 21 March 2020, 15:32:01 »

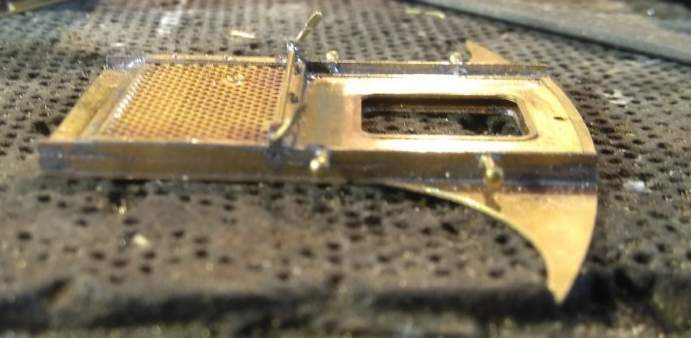

Frits gelijk omgezet alle gaatjes weg  ;D:



Nu verder met de balken.

Edwin super dat je hier verder post, zo wordt het gelijk een tweede golf Oersiks, als @roadster36 ook nog meedoet 8)

Die balken zie ik het goed dat die onder gelijk met de onderkant bufferbalk zitten of is er nog een andere referens punt?

gr Joke

JaJo

  • Offline Offline
  • Berichten: 11132
  • Spoor-0 & Spoor-1
    • Modeltreinbaan.nl
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #40 Gepost op: 21 March 2020, 16:14:20 »
Leuk om dit weer te volgen! (y)
Groet Jaap
Duits/NL, Spoor-0 en Spoor-1.Tijdperk II en III.
http://www.modeltreinbaan.nl

1795

  • Offline Offline
  • Berichten: 1545
    • Raamsdonk spoor 0
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #41 Gepost op: 21 March 2020, 16:26:29 »
Er zit aan de onderkant van het ets onderdeel een stripje wat omgezet moet worden, die komt aan de onderkant van de voetplaat.
Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/

1795

  • Offline Offline
  • Berichten: 1545
    • Raamsdonk spoor 0
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #42 Gepost op: 21 March 2020, 18:47:05 »

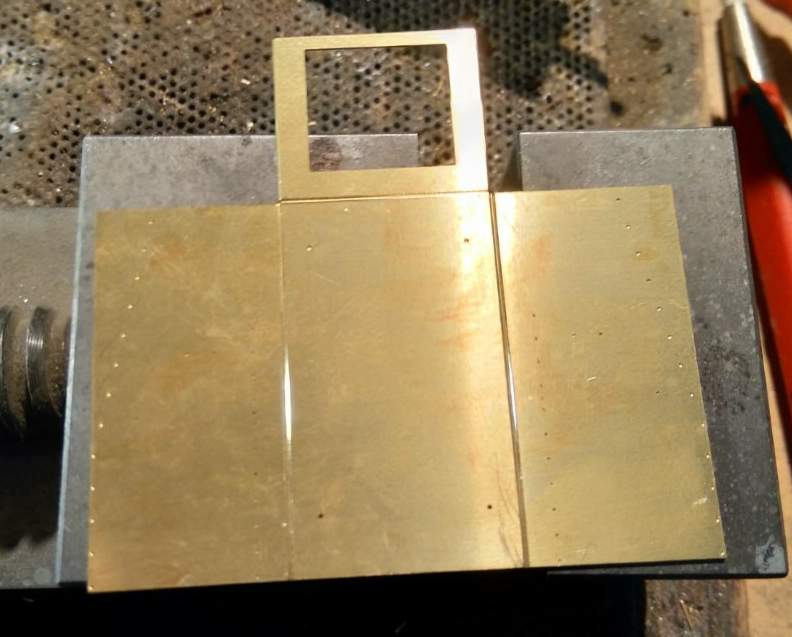

Bij het voorste deel machinistenhuis komt na vouwen een naad. Die wilde ik toch liever niet, omdat je dit aan de buitenkant ziet. Dus opgevuld met 0.4mm draad, en vlak vijlen.

Afstandstrip tussenwanden is 1x1mm profiel.

Hoekprofieltje aan voorkant "neus" is om de motorhuif vast te haken aan frame.
Bedoeling is om bovenkant los te houden met onderstel.
Makkelijker met spuiten..











Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/

BartvD

  • Offline Offline
  • Berichten: 2246
  • Relax, it is only a hobby.
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #43 Gepost op: 21 March 2020, 19:09:53 »
 (y) Ik volg dit met grote belangstelling...
Bart
Groeten uit Zeeuws Vlaanderen

www.flickr.com/photos/bvdoorn

De Fabriek een avontuur in spoor 0; https://forum.beneluxspoor.net/index.php?topic=90042.0

Bij voorkeur in Schaal 0.

Wim Corduwener

  • Enschede (import)
  • Offline Offline
  • Berichten: 491
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #44 Gepost op: 21 March 2020, 19:20:33 »
(y) Ik volg dit met grote belangstelling...
Ik ook. Enne, ze kan wel solderen!
Heel knap!
