Topic: NTM goederenwagens in Spoor-0 (gelezen 27255 keer)
FritsT
Offline
Berichten: 5724
NTM goederenwagens in Spoor-0
«
Gepost op:
18 oktober 2019, 17:07:41 »
Aan de diverse uitvoerigen van de Maffei Stoomtamloc, (waaronder NTM uitvoering) wordt inmiddels gewerkt. Achter die locjes moet natuurlijk wel wat wagens komen. Om een lang verhaal kort te maken....we verwachten de etsplaten binnen 1-2 weken.
Schetsen voor een postwagen,
NTM
by
Nulpunt0
, on Flickr
Onder de wagens waren dubbelspaaks wielen aangebracht.
IMG_0369
by
Nulpunt0
, on Flickr
Vandaag binnengekomen van de firma Slaters, artikel 7130AU. 2'8". 8 spaaks
IMG_3919
by
Nulpunt0
, on Flickr
5 voor Edwin, 5 voor ondergetekende.
IMG_3918 - kopie
by
Nulpunt0
, on Flickr
Gelogd
jumbo747
Nieuwe gebruiker
Offline
Berichten: 7
Re: NTM goederenwagens in Spoor-0
«
Reactie #1 Gepost op:
19 oktober 2019, 22:16:52 »
wellicht interessant voor allen die etsplaten besteld hebben... hier enkele foto's van de NTM-gietstukken (deze week vers van de gieterij) voor de open en koppelwagen:
De bufferbalk werd in een klem recht gemaakt, vervolgens de buffergaten met 1,5 mm boren en de bufferstelen op 1,5 mm afvijlen; dan kunnen de buffers na het schilderwerk verend gemonteerd worden.
Gelogd
jumbo747
Nieuwe gebruiker
Offline
Berichten: 7
Re: NTM goederenwagens in Spoor-0
«
Reactie #2 Gepost op:
20 oktober 2019, 10:02:42 »
Een interessant artikel staat in Modelkroniek nummer 14, November 1991, pagina's 19-21:
De NS in model
Het H0-model van de twee-assige koppelwagen Dt 461
Gelogd
1795
Online
Berichten: 1275
Re: NTM goederenwagens in Spoor-0
«
Reactie #3 Gepost op:
21 oktober 2019, 09:14:31 »
Die zien er goed uit, de gietdelen!!!!
Gelogd
Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/
FritsT
Offline
Berichten: 5724
Re: NTM goederenwagens in Spoor-0
«
Reactie #4 Gepost op:
23 oktober 2019, 23:42:33 »

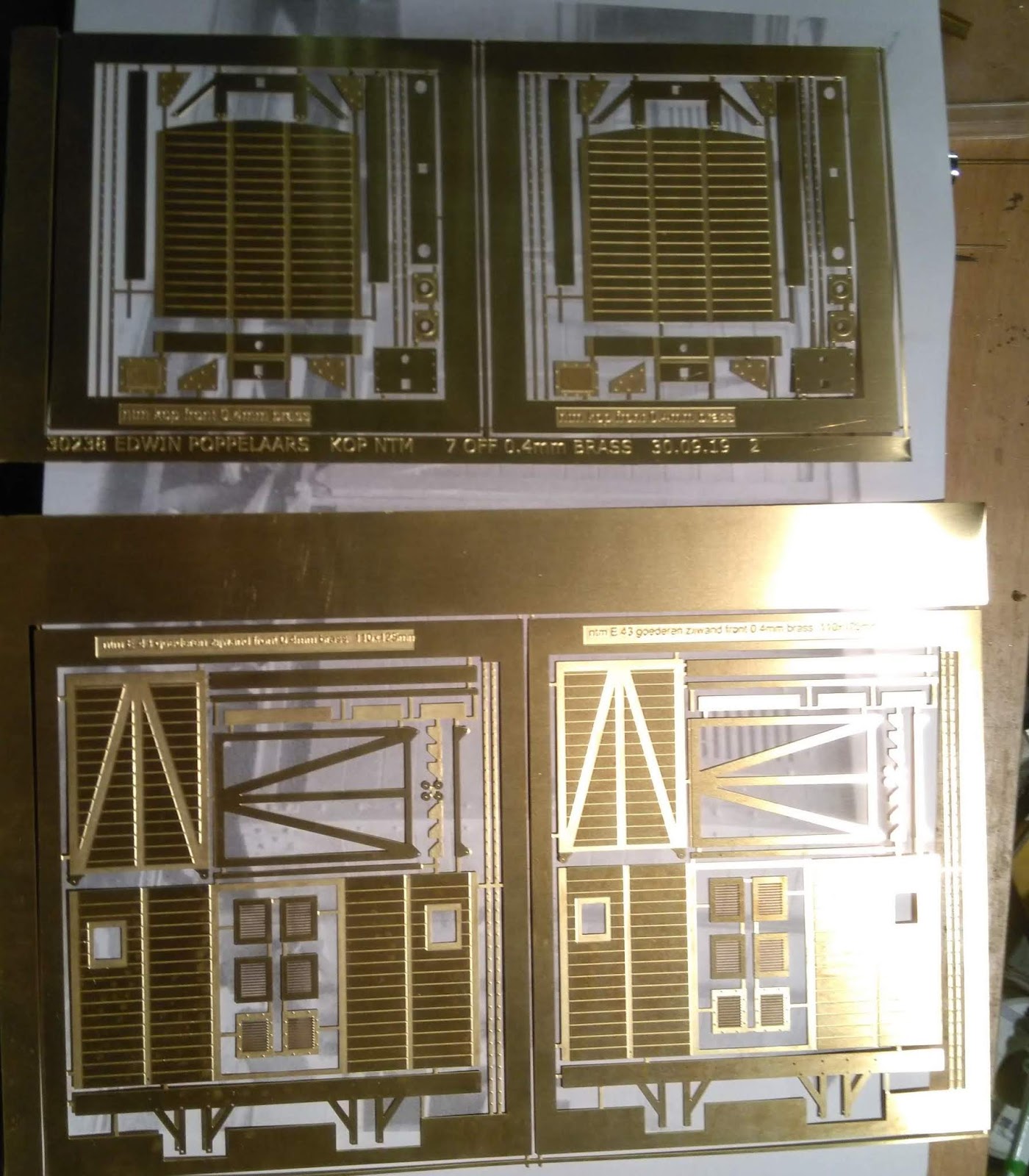

De etsplaten voor de 4 goederenwagens zijn nu ook binnen.
IMG_3978
by
Nulpunt0
, on Flickr
544
«
Laatst bewerkt op: 23 oktober 2019, 23:58:02 door FritsT
»
Gelogd
1795
Online
Berichten: 1275
Re: NTM goederenwagens in Spoor-0
«
Reactie #5 Gepost op:
24 oktober 2019, 15:47:48 »
wat detaiis
detail van de "brievenbus" , is 6.5mm lang
Gelogd
Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/
1795
Online
Berichten: 1275
Re: NTM goederenwagens in Spoor-0
«
Reactie #6 Gepost op:
26 oktober 2019, 09:27:56 »

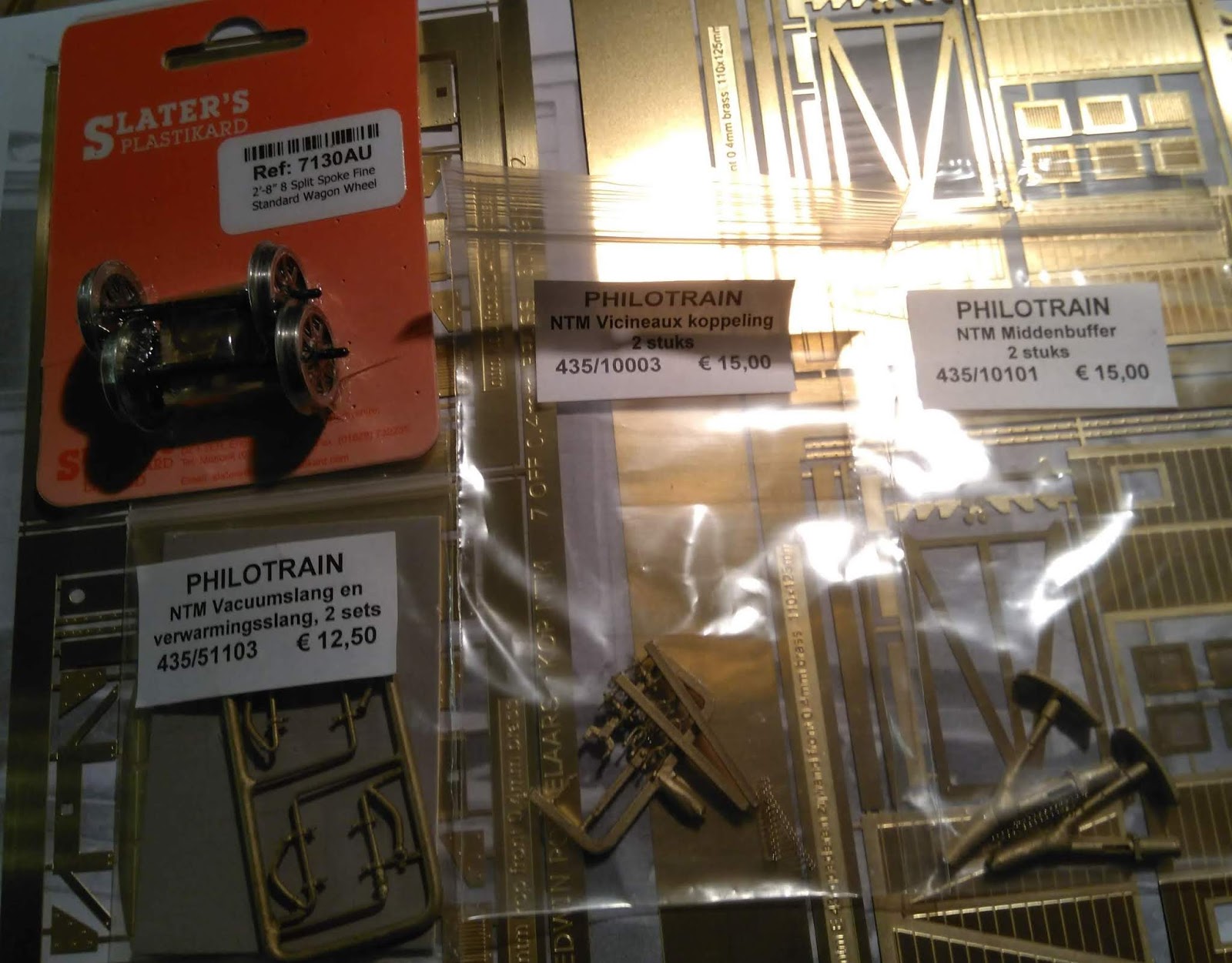

Het begin, met de benodigde onderdelen.
De goederen wagen.
Eerst de wanden aan elkaar, let op dat alles echt haaks is, aan de onderkant heb ik wat (restant) strip gebruikt voor de versteviging.

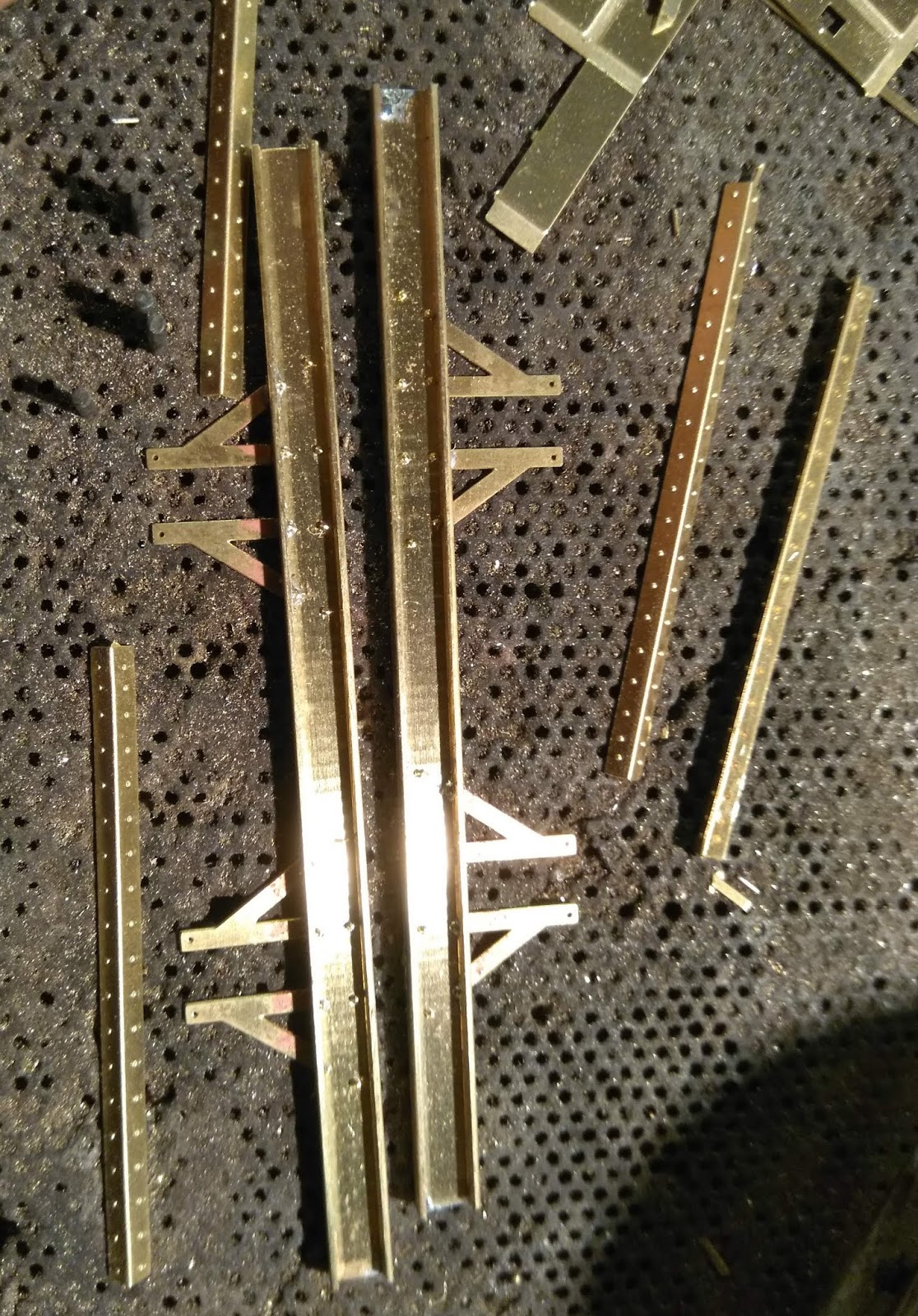

1,5 x 1mm U profiel voor de verticale profielen, daar komen laten nog klinknagelstrips in.
De hoek profielen eerst ombuigen, daarna klinknagels doordrukken. Let op, zit verschil in boven en onderkant. De klinknagels moeten in het midden van de planken zitten.
Hiervoor heb ik de 0 pons gebruikt.
Onderstel, 5x2mm U profiel, zelf eventueel de gaatjes boren om klinknagels in te doen.
Ik wil de bodem los houden ivm spuiten, dak kan dan vast. Zelf heb k dus een bodem geknipt uit plaat, daar met een kraspen de planknaden in gekrast.
Gelogd
Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/
1795
Online
Berichten: 1275
Re: NTM goederenwagens in Spoor-0
«
Reactie #7 Gepost op:
29 oktober 2019, 14:01:23 »

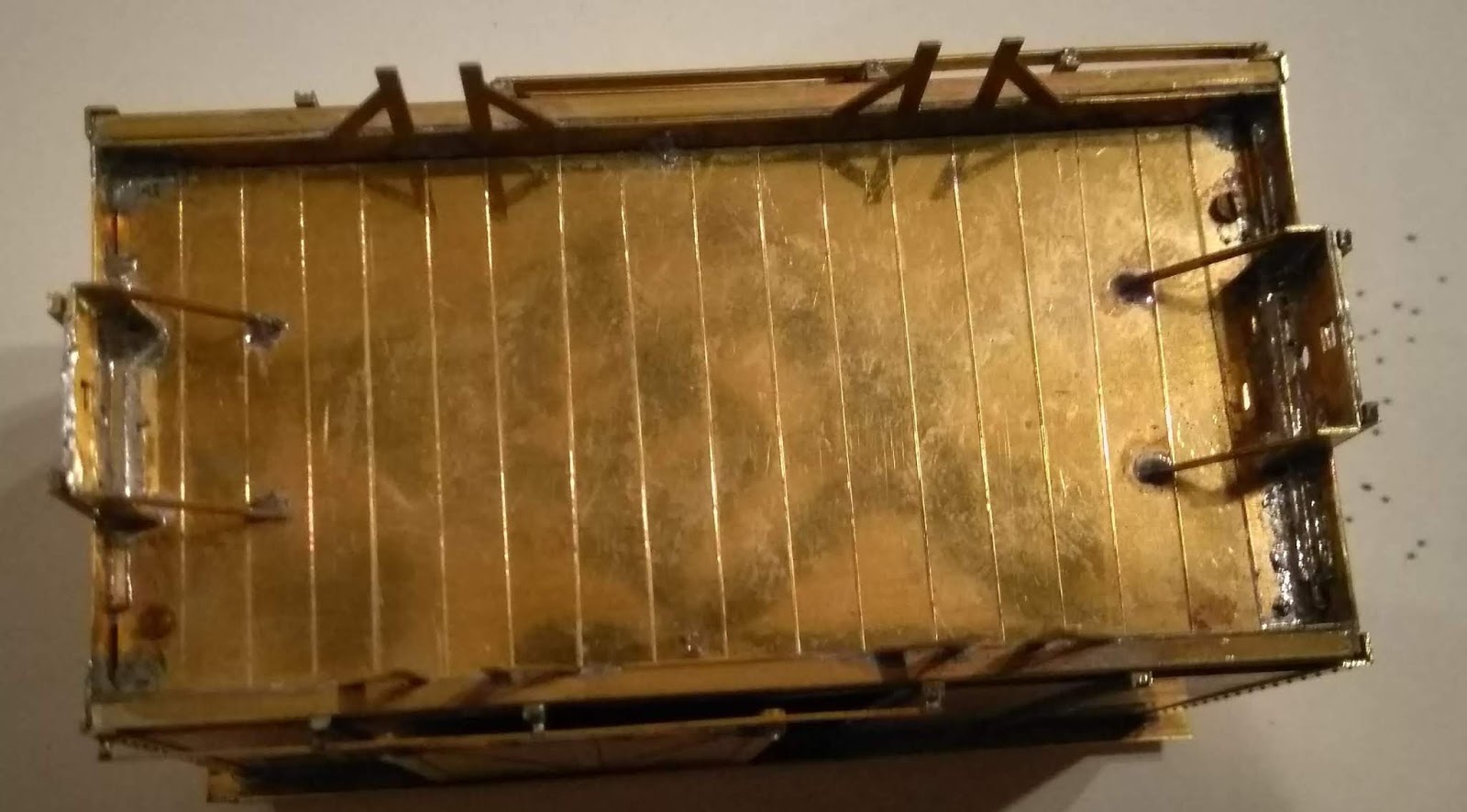

Het etsplaat gedeelte is af. Nu alleen nog wat gietdelen op de bak, de veren en aspotten nog.
Dak en bodemplaat dus zelf knippen, ik heb de deuren los gelaten, pas na spuiten worden die dus "opgesloten" .
Gelogd
Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/
1795
Online
Berichten: 1275
Re: NTM goederenwagens in Spoor-0
«
Reactie #8 Gepost op:
04 november 2019, 22:23:56 »

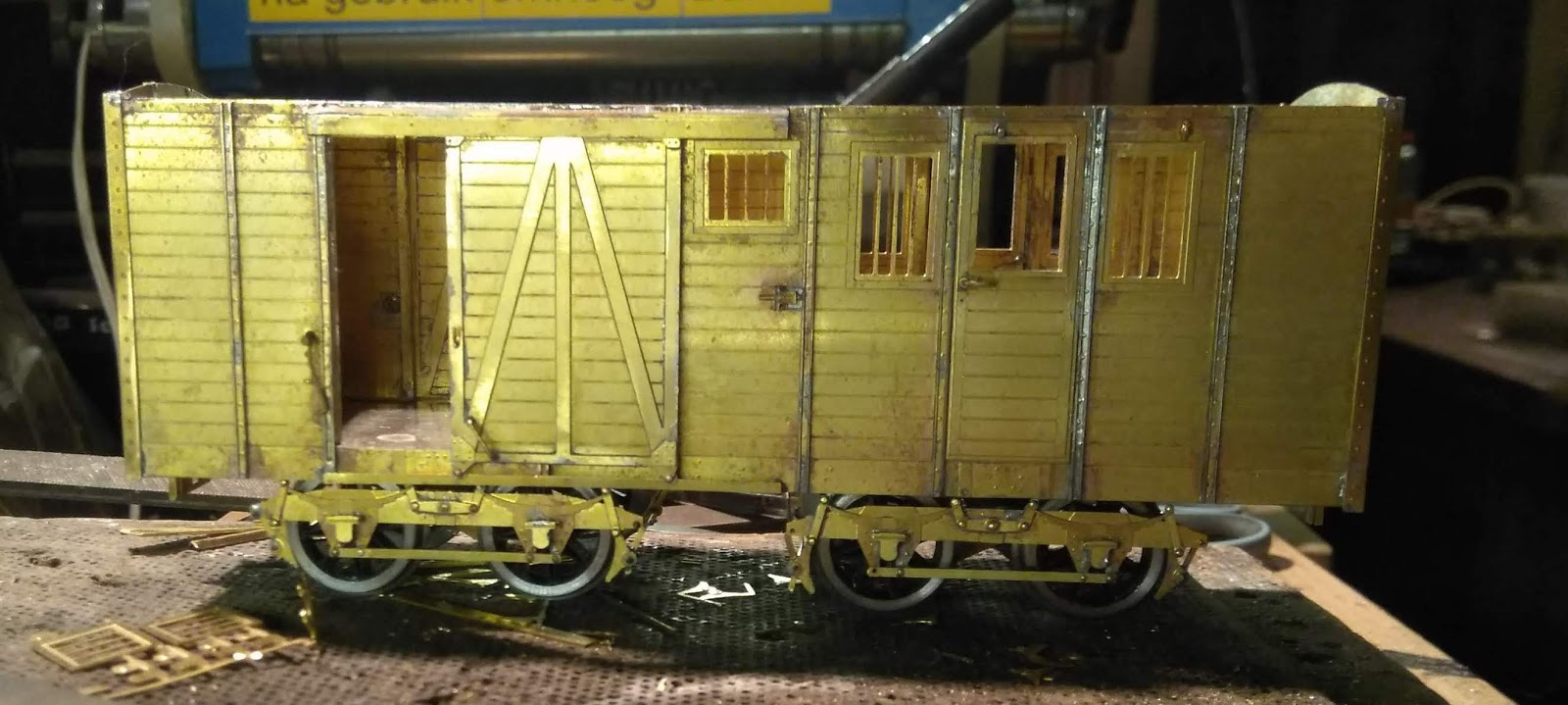

De basis voor de 4as post D is er, draaistellen eronder.
Dak moet er nog op, en onderkant detaiis nog..
Deurklinken addie, deurstopper en haak van petau, rest is allemaal uit etsplaat, bodem uit plaat geknipt, en wat profiel.
Gelogd
Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/
jumbo747
Nieuwe gebruiker
Offline
Berichten: 7
Re: NTM goederenwagens in Spoor-0
«
Reactie #9 Gepost op:
22 november 2019, 22:08:28 »
De gietstukken passen goed op de etsplaten van de open wagen
; het begint op een wagenbak te lijken. Op de bovenrand zit een L-profiel van 0,5 x 0,5 mm. Foto's zijn voor de controle of alles recht op zijn plaats zit onontbeerlijk... Op de kopwand moet de middenstrip nog door een U-profiel worden vervangen (zoals uit een historische foto bleek).
Gelogd
FritsT
Offline
Berichten: 5724
Re: NTM goederenwagens in Spoor-0
«
Reactie #10 Gepost op:
22 november 2019, 22:11:22 »
Gelogd
jumbo747
Nieuwe gebruiker
Offline
Berichten: 7
Re: NTM goederenwagens in Spoor-0
«
Reactie #11 Gepost op:
29 november 2019, 16:06:38 »
Het gieten van het NTM-wiel in nieuwzilver is gelukt
.
De volgende stappen zijn het afdraaien van de wielen en het maken van wielassen (3 mm). Voordat echter de assen gedraaid kunnen worden, moeten eerst de aspotten klaar zijn...
Gelogd
FritsT
Offline
Berichten: 5724
Re: NTM goederenwagens in Spoor-0
«
Reactie #12 Gepost op:
06 december 2019, 09:08:46 »
Het prototype van de aspot is klaar. Nu nog omzetten naar een meervoudig productiemodel.
Schermopname (763)
by
Nulpunt0
, on Flickr
Gelogd
1795
Online
Berichten: 1275
Re: NTM goederenwagens in Spoor-0
«
Reactie #13 Gepost op:
09 december 2019, 09:39:49 »
de aslagers zijn er nu ook..
«
Laatst bewerkt op: 09 december 2019, 14:44:06 door 1795
»
Gelogd
Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/
jumbo747
Nieuwe gebruiker
Offline
Berichten: 7
Re: NTM goederenwagens in Spoor-0
«
Reactie #14 Gepost op:
14 december 2019, 18:04:53 »
Het gietstuk (nieuwzilver) is nu afgedraaid en met een kunststof bus op een stalen as gemonteerd. De wieldiameter ligt bij ca. 17,6 mm.
Op aanvraag kunnen complete wielstellen worden geleverd.
Het prototype ziet er als volgt uit:
Gelogd
