Auteur Topic: Driemaster in ‘t veen - NS 2900 in h0  (gelezen 10197 keer)

Beached

  • Offline Offline
  • Berichten: 1061
Re: Driemaster in ‘t veen - NS 2900 in h0
« Reactie #30 Gepost op: 23 januari 2020, 00:05:35 »
Stilletjes aan wordt er nog doorgewerkt aan de loc,  al is de vaart is er nu wel uit. Het is nu grotendeels details maken en aanbrengen die niet in de kit voorkomen, of details uit de kit die verfijnd worden.

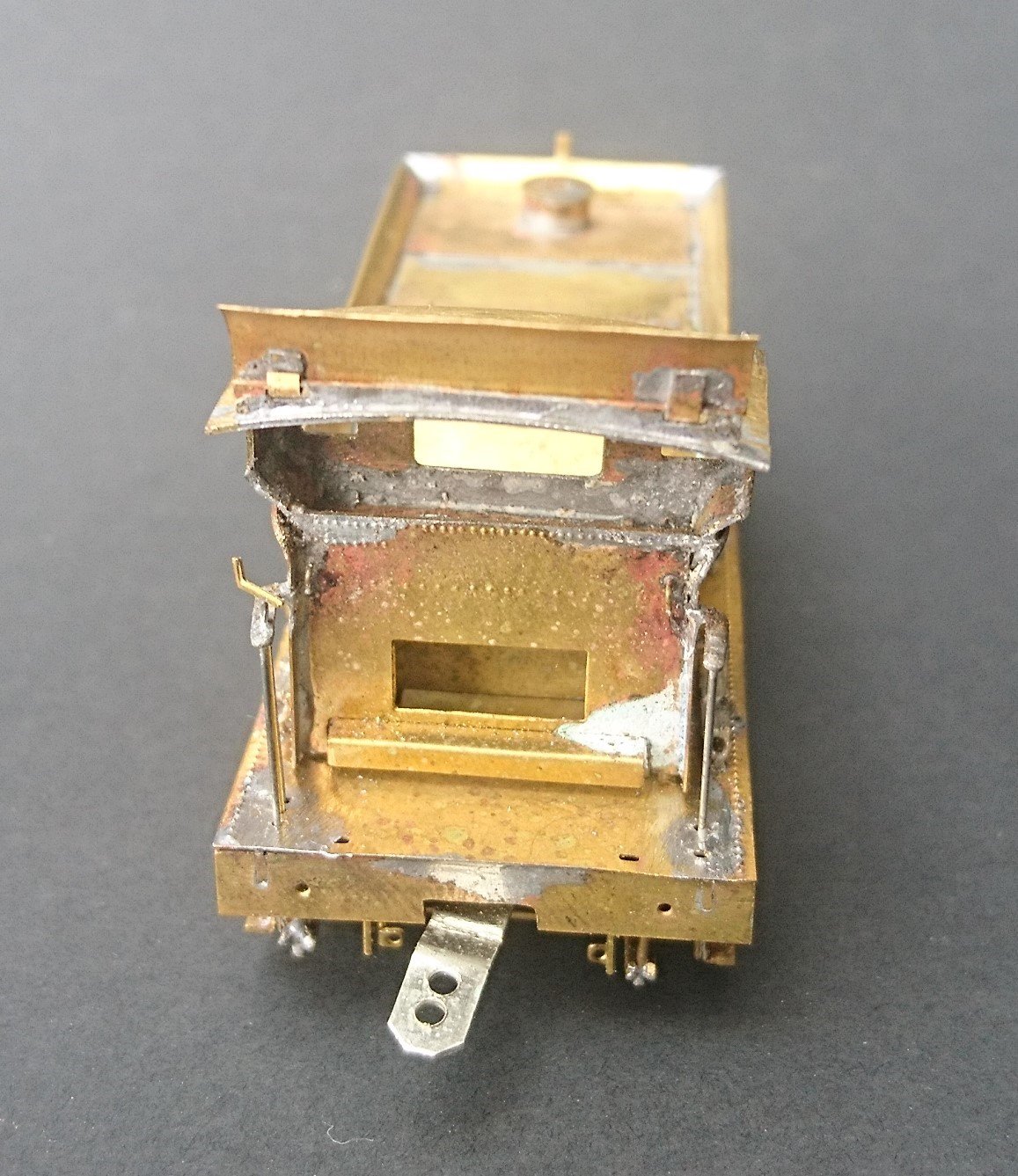

Vandaag is de tenderkap aan de beurt. MK levert een aardige basis, maar kijkende naar fotos kan het beter.
Even terugbladeren in het draadje en dan is dit de basisvorm van de tenderkap


Wat al meteen opvalt is dat de zijwand niet helemaal tot aan de onderkant van de kap doorgaat. Even een stukje etsfret uitgloeien, buigen en solderen en het begint ergens op te lijken.


Dan aan de slag met een vijl om de vorm er in te krijgen. De overgang tussen de staande plaat en het nieuwe stukje is ook netjes rondgemaakt conform met het voorbeeld.


En dan moet de hele kap op de tender gesoldeerd worden. Bij de eerste poging plaatste ik het ding veel te ver naar voren, en heb ik het dak ingekort denkende dat MK het te lang had gemaakt. Na wat knippen en vijlen was ik tevreden met het resultaat, totdat... ik naar wat fotos keek en tot de ontdekking kwam dat de kap veel te ver naar voren zat :-X  Alles dan maar weer losgesoldeerd en opnieuw op z'n plaats gezet, en het dak dat ik zojuist had ingekort weer verlengen. Het leven van de messingbouwer gaat ook niet altijd van een leien dakje.

Op het dak van de tenderkap hoort een brugplaat naar het dak van de cabine. MK heeft de onderdelen in de ets zitten, maar het is allemaal wel een beetje grof. Een van de ge-etste onderdelen vormde de basis, de scharnierende dekplaat is uit wat dun messingplaat geknipt, en twee stukjes messingstrip vormen de scharnieren. Het resultaat:


De koppeling tussen loc en tender is ook gemaakt, een bedenksel uit wat messing en een paar schroefjes, net even wat meer dan de beugel die je volgens MK uit draad moet buigen. Voor op het dak van de cabine is een stuk messing staf op maat gevijld


Handgrepen zijn aangebracht volgens fotos en tekeningen


Rond de raampjes aan de achterkant was een stukje hoekprofiel geklonken. Dat is nagebootst door een stukje messingstip rond te buigen en in de raampjes te solderen. Makkelijker gezegd dan gedaan, er kwam aardig wat gepriegel en vijlen aan te pas voordat het mooi zat. De tenderbel is rond de jaren '30 afgenomen. De meeste locs waren al zonder in '35, maar ik vond hem mooi en het past nog net in de periode.


Groeten,

Rick

ronald1956

  • OHMB Team Mitropa
  • Offline Offline
  • Berichten: 1504
  • Tram&Trein NL- H0
    • Haagse Modelbouw Club
Re: Driemaster in ‘t veen - NS 2900 in h0
« Reactie #31 Gepost op: 23 januari 2020, 12:53:15 »
Mooi hoor  (y)

Beached

  • Offline Offline
  • Berichten: 1061
Re: Driemaster in ‘t veen - NS 2900 in h0
« Reactie #32 Gepost op: 28 maart 2020, 00:29:11 »
Hier is men voor de komende 4 weken op huisarrest, dus tijd om wat projecten af te maken 8)

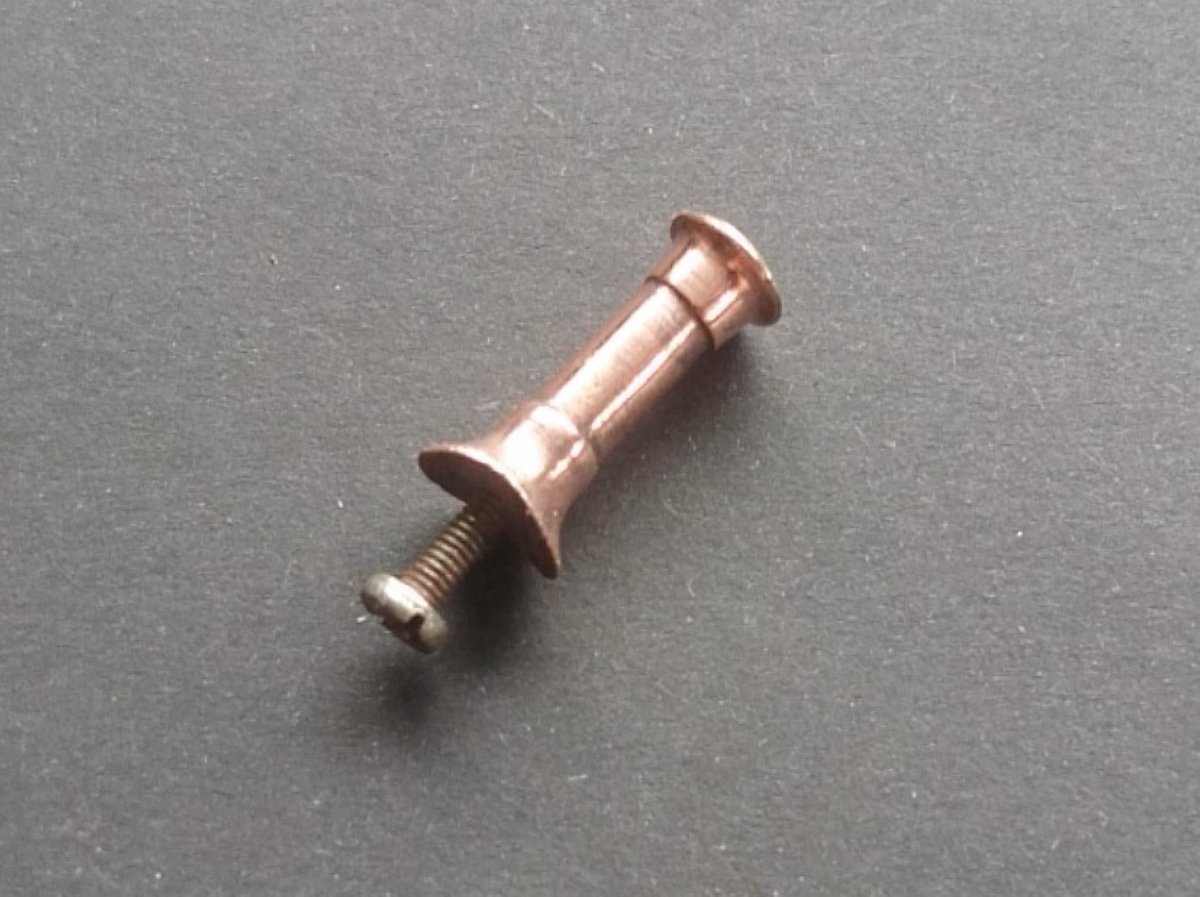

Aan de 2921 knutsel ik zo hier en daar wat, hier en daar een klusje tussen andere projecten door. Een van die klusjes was de schoorsteen verkoperen. Hier nog in maagdelijk messing:



Het proces is relatief simpel, en aangepast voor wat ik voor handen had. Al eerder had ik een M2 schroefdraad in de voet getapt en op de accuboor het ding een beetje beter in vorm gebracht. Voor het verkoperen is eerst de schoorsteen, en vooral de schoorsteenkroon glimmend gepoetst om het messing zo schoon mogelijk te maken. Dan even in het potje flux (forforzuur) dopen en direct afspoelen. Het verkoperen zelf gebeurt in een badje kopersulfaat, eerst even spelen met stukjes messing om te kijken welke pool het moet zijn, en dan de schoorsteen aan de pool hangen waar het koper aanslaat. Op de andere pool hang ik een stuk messing, wat door het proces weggevreten wordt. Ik gebruik een oude Fleischmann trafo, op het laagste standje (ongeveer 5V DC) en dan laten hangen totdat er een dikke laag koper op zit. Even drogen en daarna de schoorsteen goed heet stoken met een vlam om het koper te laten hechten (geen idee of het nodig is, maar het leek me wel zo handig) Dan in de accuboor spannen en aan de gang met vijlen, waterproof schuurpapier en koperpoets en dan krijg je dit:



MK levert geen remstangen voor de loc, al zijn ze toch wel duidelijk zichtbaar. Dankzij de tekeningen op HUA is het best te doen om het remwerk samen te stellen uit wat draad en messingplaat


Dat levert wel een klein probleempje op. De speling tussen het binnenliggende frame en de wielen was al krap, en met 2x 0,5mm aan draad er bovenop is kortsluiting gegarandeerd en is door bogen rijden praktisch onmogelijk geworden >:( Daar is maar één oplossing voor, grof geweld!


Met de dremel heb ik een ruime millimeter uit het midden van het frame geslepen. Daarna de boel samenknijpen, solderen en voor de stevigheid stukjes messingplaat achter de naad gesoldeerd. Het remwerk is daarna opgeschoven zodat alles op de juiste plaats zit, en dan proefpassen. Waar ik dus niet aan had gedacht is dat de aandrijving en de hefboom van de compensatie nu opeens niet meer passen. Beide werden vakkundig gesloopt, versmald en opnieuw in elkaar gezet, en wonder boven wonder past het allemaal en wil het door de krappe bogen van de baan 8)


En dan is dit nu zo ongeveer de stand van zaken:

« Laatst bewerkt op: 28 maart 2020, 22:32:35 door Beached »

ingenium

  • TM
  • Offline Offline
  • Berichten: 3905
    • Modeltrein projecten
Re: Driemaster in ‘t veen - NS 2900 in h0
« Reactie #33 Gepost op: 28 maart 2020, 00:35:08 »
Wat een heerlijk ding!
Ben geitjes voeren en bloemetjes plukken, doei...

roadster36

  • Offline Offline
  • Berichten: 4908
  • Team Mitropa
Re: Driemaster in ‘t veen - NS 2900 in h0
« Reactie #34 Gepost op: 28 maart 2020, 01:45:45 »
Netjes hoor en prima alle valkuilen ontweken ;D

Noordernet

  • Offline Offline
  • Berichten: 907
Re: Driemaster in ‘t veen - NS 2900 in h0
« Reactie #35 Gepost op: 28 maart 2020, 10:37:02 »
Mooi gedaan!


Wolter

Gerke

  • Mcn NSR
  • Offline Offline
  • Berichten: 1678
  • NS 4503!
    • Modelspoorvereniging Midden Limburg
Re: Driemaster in ‘t veen - NS 2900 in h0
« Reactie #36 Gepost op: 28 maart 2020, 12:05:42 »
Mooi man. Kopersulfaat? Waar is dat vandaan te halen? En ik zie dat je 5V ~ (wisselspanning?) hebt gebruikt?
Met groet,

Ger.

HaHoHo

  • Offline Offline
  • Berichten: 355
    • Model-werkplaats 'Pegasus'
Re: Driemaster in ‘t veen - NS 2900 in h0
« Reactie #37 Gepost op: 28 maart 2020, 12:53:29 »
Belooft een mooie machine te worden! (y)
Ik heb nog ergens zo'n kit liggen. Dit draadje zal me ongetwijfeld helpen er een goed lopend model van te maken!
HansHobbyHoek is niet meer; leve 'model-Werkplaats-Pegasus'!

Beached

  • Offline Offline
  • Berichten: 1061
Re: Driemaster in ‘t veen - NS 2900 in h0
« Reactie #38 Gepost op: 28 maart 2020, 22:42:48 »
Bedankt heren (y)

Gerke, het kopersulfaat vond ik in een zakje in de schuur bij m'n ouders ;D Volgens mij wordt het gebruikt in de veehouderij, dus probeer het daar eens. Ik gebruikte ongeveer 5V DC (onhandige afkorting in het bericht, heb ik even veranderd).

ingenium

  • TM
  • Offline Offline
  • Berichten: 3905
    • Modeltrein projecten
Re: Driemaster in ‘t veen - NS 2900 in h0
« Reactie #39 Gepost op: 29 maart 2020, 03:04:50 »
https://www.deoplosmiddelspecialist.nl/kopen/kopersulfaat

Ziet eruit als iets dat je wel zo kan bestellen.
Ben geitjes voeren en bloemetjes plukken, doei...

Gerke

  • Mcn NSR
  • Offline Offline
  • Berichten: 1678
  • NS 4503!
    • Modelspoorvereniging Midden Limburg
Re: Driemaster in ‘t veen - NS 2900 in h0
« Reactie #40 Gepost op: 29 maart 2020, 12:27:03 »
Dank Ewout. Was nog niet aan Google toegekomen. Bij gelegenheid maar es 5 kg bestellen. Zal een mooie, dikke koperlaag worden.  ;D
Met groet,

Ger.

ronald1956

  • OHMB Team Mitropa
  • Offline Offline
  • Berichten: 1504
  • Tram&Trein NL- H0
    • Haagse Modelbouw Club
Re: Driemaster in ‘t veen - NS 2900 in h0
« Reactie #41 Gepost op: 29 maart 2020, 12:29:55 »
Verzamelbestelling ?

Tomasso

  • Forumgebruiker pur sang...
  • Offline Offline
  • Berichten: 5184
  • Team Mitropa. Wenslijst: Zeppelin, Rhijnboog, etc.
Re: Driemaster in ‘t veen - NS 2900 in h0
« Reactie #42 Gepost op: 29 maart 2020, 13:30:25 »
Het kan nog makkelijker. Ik heb het al eens gedaan, werkt prima. Fleischmann trafo, ik dacht een bak met gedemineraliseerd water, stuk koperdraad uit electriciteitsdraad aan de ene pool, te verkoperen onderdeel aan de andere pool en gaan. Kost niks.

Verstuurd vanaf mijn SM-G973F met Tapatalk

Ophouden? Ik kom nu pas op stoom!

Andries

  • Offline Offline
  • Berichten: 312
Re: Driemaster in ‘t veen - NS 2900 in h0
« Reactie #43 Gepost op: 29 maart 2020, 13:51:42 »
Het kan nog makkelijker. Ik heb het al eens gedaan, werkt prima. Fleischmann trafo, ik dacht een bak met gedemineraliseerd water, stuk koperdraad uit electriciteitsdraad aan de ene pool, te verkoperen onderdeel aan de andere pool en gaan. Kost niks.

Verstuurd vanaf mijn SM-G973F met Tapatalk

Bovenstaande werkt goed -  heb ik in mijn jeugd ook wel gedaan -  maar voor een betere hechting kun je beter chemicaliën gebruiken. Zie ook Wikipedia 'verkoperen'.

Andries

ronald1956

  • OHMB Team Mitropa
  • Offline Offline
  • Berichten: 1504
  • Tram&Trein NL- H0
    • Haagse Modelbouw Club
Re: Driemaster in ‘t veen - NS 2900 in h0
« Reactie #44 Gepost op: 29 maart 2020, 14:27:47 »
Ja , met zo`n stuiver in de bak vond ik het resultaat maar zo zo
