Auteur Topic: BNLS-Module: Grasland - de keerlussen met schaduwbakken  (gelezen 13260 keer)

Edsko Hekman

  • Team Beurzen & PR
  • Moderator
  • Offline Offline
  • Berichten: 7239
  • Nieuw huis... eerst klussen. De baan komt later.
BNLS-Module: Grasland - de keerlussen met schaduwbakken
« Gepost op: 08 juli 2019, 23:00:00 »
Tsja, toch deze dingen maar eens een eigen draadje geven. Op pagina 120 doken ze voor het eerst op, de gewenste keerlus en schaduw bakken.

Ze zijn inmiddels een stuk verder en laat ik dat nu toch ook hier maar eens neer gaan zetten. De snelheid is laag en dat past prima bij me.  8) Maar het vordert wel.

Speciaal voor diegenen die eigenlijk stiekum te lui zijn om terug te bladeren (guilty as charged!  ;)), hier nog even een paar plaatjes.

Het idee:

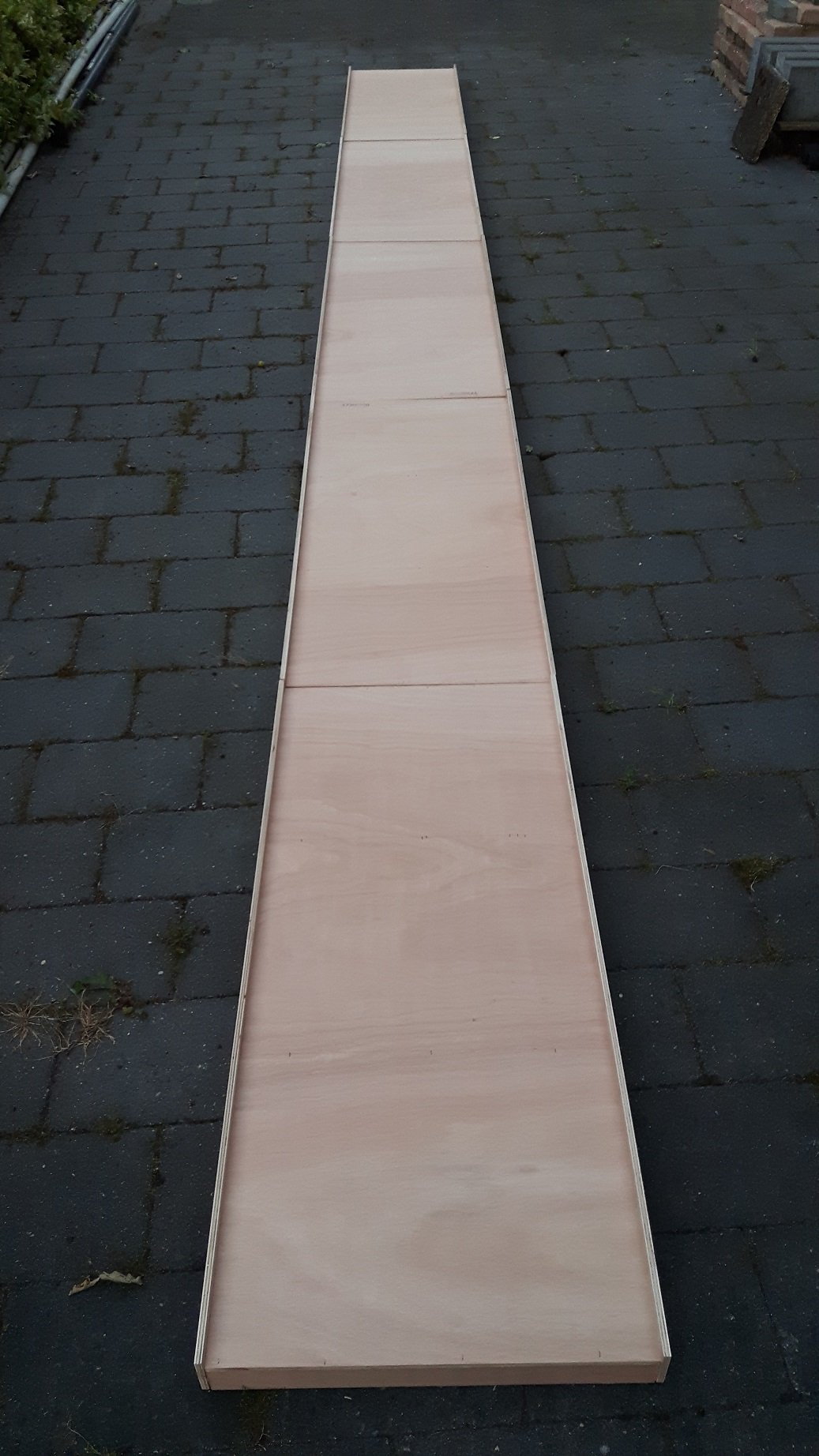

De uitvoering:











En dat keer twee dus. Nu inclusief poten!

En toen moest er nog een heleboel gebeuren. Wees gerust, er moet nog steeds een heleboel gebeuren. ;D Dus tijd zat om lekker te rotzooien.

Nu eerst ook nog even de rest van de foto's erbij zien te zoeken, opdat ik verder kan met dit verhaal. En ja, ook de fouten laat ik weer zien. Altijd handig om dat te delen.

Groet,

Edsko
« Laatst bewerkt op: 10 juli 2019, 14:46:07 door Bert van Gelder »

nighttrain1

  • Team beurzen, Powered bij Oltronix: 2x300VA
  • Offline Offline
  • Berichten: 4591
  • Ook deze tijd zal ooit die goeie ouwe tijd worden!
Re: BNLS-Module: Grasland - de keerlussen met schaduw bakken
« Reactie #1 Gepost op: 09 juli 2019, 12:55:26 »
Goed bezig Edsko,

Prognose wanneer hoop de het project af te hebben? NMd 2020?
Groeten Richard, nighttrain

2012-2020 6x*

Bouw:Modelbaan & modulebakken

Edsko Hekman

  • Team Beurzen & PR
  • Moderator
  • Offline Offline
  • Berichten: 7239
  • Nieuw huis... eerst klussen. De baan komt later.
Re: BNLS-Module: Grasland - de keerlussen met schaduw bakken
« Reactie #2 Gepost op: 09 juli 2019, 13:26:44 »
Dank Richard.

Ik hoop idd de boel met Rijswijk af te hebben. Is nog wel even werk, maar wel leuk.

Gr.

Edsko

Eegtrain

  • Offline Offline
  • Berichten: 786
  • Lid Modelspoorgroep Eindhoven
Re: BNLS-Module: Grasland - de keerlussen met schaduw bakken
« Reactie #3 Gepost op: 09 juli 2019, 14:12:39 »
Ziet er erg goed uit (y)

Edsko Hekman

  • Team Beurzen & PR
  • Moderator
  • Offline Offline
  • Berichten: 7239
  • Nieuw huis... eerst klussen. De baan komt later.
Re: BNLS-Module: Grasland - de keerlussen met schaduw bakken
« Reactie #4 Gepost op: 09 juli 2019, 23:02:50 »
Weer wat plaatjes. :)

Ik sla het plaatje van de bakken in de grondverf maar even over. Denk maar dat wat in onderstaand plaatje zwart is, wit was. ;)



Toen alles maar even aan elkaar gemaakt en klaar gemaakt voor de poten. Voor de foto maar vast 1 poot er in gezet.



En als dat ook allemaal klaar is en alle poten staan er in, dan krijg je dit:



En dan moet het naturlijk gauw rechtop, dat is uiteindelijk toch de bedoeling.





Daarna het grote moment! Past het aan Grasland?





Nee dus....  :'( ::) Maar geluk bij een ongeluk, zowel de poten van de keerlus als van Grasland moeten nog ingekort worden om weer op 130cm BS te komen. Dus oplosbaar!  (y) Nu maar hopen dat ik niet verkeert zaag... Ben ik anders alsnog de Sjaak...  ::) ;D

Maar goed en dooorrrrrrrrr...... Op naar de blauwe plaat. Die niet blauw op de foto komt...  ::) Och ja, telefoon foto... ;)

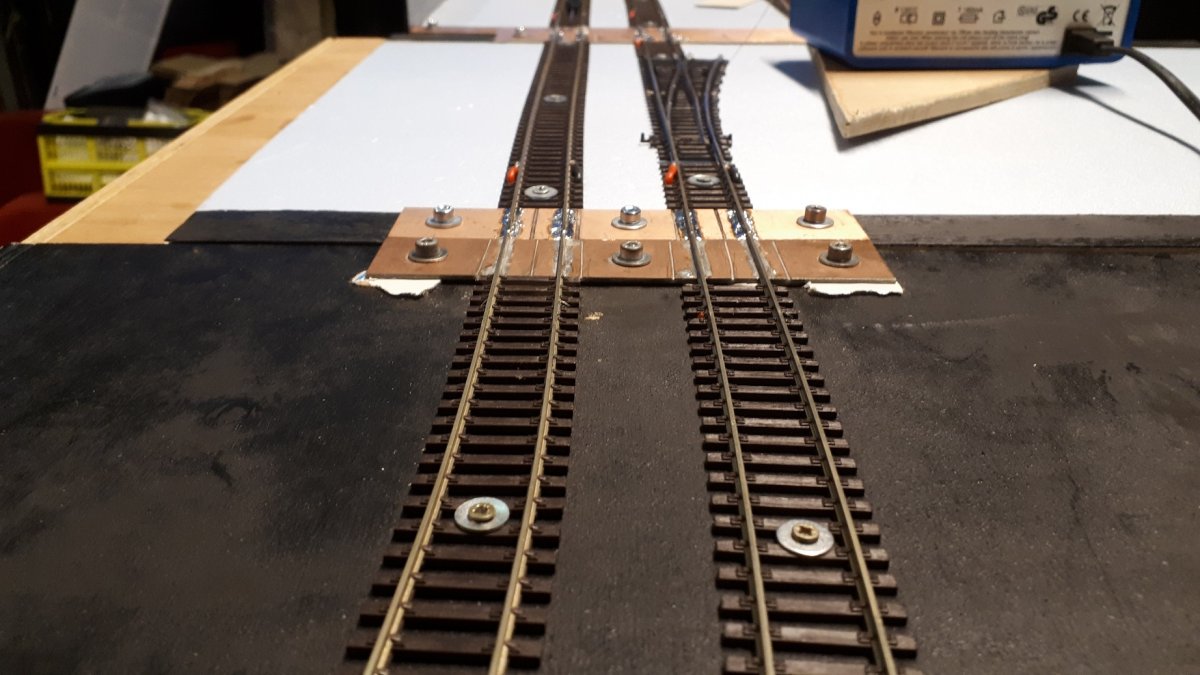

Oops. Vergeten ruimte te maken voor de megabiels.  :-[





Het hout hieronder aan de koppelbare delen is bedoelt om de megabiels een plek te geven. Dat is steviger dan de blauwe plaat en moet eigenlijk het "duiken" van de magebiels tegengaan. Het hout is net zo dik als de blauwe plaat. Het was gewoon toeval dat ik dat hout had.





Wel een heel klein plaatje hieronder, maar het gaat erom dat ik het hout op de koppelbare delen zwart gemaakt heb. Waarom? Vond het mooi. Ook al zie je er stsaks heel weinig meer van.


Edsko Hekman

  • Team Beurzen & PR
  • Moderator
  • Offline Offline
  • Berichten: 7239
  • Nieuw huis... eerst klussen. De baan komt later.
Re: BNLS-Module: Grasland - de keerlussen met schaduw bakken
« Reactie #5 Gepost op: 09 juli 2019, 23:18:03 »
Nog even snel door en dan ben ik bij. :)

Toch ook maar eens beginnen aan de rails.



Keuzes maken hoort er ook bij. Welke wordt het?



Of toch zo?



Toch optie 1. :)



En dan gaat je soldeerbout ineens gek doen... WTF?



En nu? Nou, uiteindelijk is het allemaal wel goed gekomen, maar dat was wel even zweten.

Maar hoe gaat het eigenlijk met de BB? Nou, prima!



En nu even de laatste plaatjes en dan is iedereen bij.







En nu weer tijd vinden/maken om de keerlus af te maken. Bijna rond.
Daarna het electrische gedeelte en dan eens kijken naar een test.

Tot zover even.

Gr.

Edsko

St00mboy

  • Team BMB
  • Offline Offline
  • Berichten: 10746
    • BMB - Britse ModuleBaan
Re: BNLS-Module: Grasland - de keerlussen met schaduw bakken
« Reactie #6 Gepost op: 09 juli 2019, 23:34:17 »
Goed bezig, Edsko!  (y)

Leen.

Jan-Peter

  • Offline Offline
  • Berichten: 1922
  • Bnlx treinendokter.
Re: BNLS-Module: Grasland - de keerlussen met schaduw bakken
« Reactie #7 Gepost op: 09 juli 2019, 23:44:58 »
Hallo Edsko,

Ik zie dat het solderen van die megabielzen nog niet helemaal lekker is gegaan. t'Lijkt op te weinig energie overdracht. Of de bout wat meer opstoken, of een groter vermogen gebruiken.
De aansluitdraden benodigen misschien ook nog wat aandacht, zou je eveneens aan de megabiels kunnen 'plakken'.

Waar had ik dat ook alweer eerder gezien? Oja op eigen blauwe bak en eerdere rode en blauwe testbanen ...

Jan-Peter
10* Dig. HO 3Rail ,HOe DB/OBB IV/V, Maritieme thema's.

nighttrain1

  • Team beurzen, Powered bij Oltronix: 2x300VA
  • Offline Offline
  • Berichten: 4591
  • Ook deze tijd zal ooit die goeie ouwe tijd worden!
Re: BNLS-Module: Grasland - de keerlussen met schaduw bakken
« Reactie #8 Gepost op: 10 juli 2019, 06:31:54 »
Tietejetje,

Zie je wel dat je snel kan bouwen!  (y)

Overmorgen klaar??
Groeten Richard, nighttrain

2012-2020 6x*

Bouw:Modelbaan & modulebakken

Ronald Halma

  • Team Mitropa
  • Offline Offline
  • Berichten: 11667
  • Modelrailroading is fun!
    • Team USA Metusa Junction
Re: BNLS-Module: Grasland - de keerlussen met schaduw bakken
« Reactie #9 Gepost op: 10 juli 2019, 14:13:15 »
Ik zie dat het solderen van die megabielzen nog niet helemaal lekker is gegaan. t'Lijkt op te weinig energie overdracht. Of de bout wat meer opstoken, of een groter vermogen gebruiken.

Vond ik ook. Even met een zwaardere bout doen, Edsko. Vloeit het mooi uit en niet onbelangrijk; het zit dan ook echt vast.

Ter info; heb je de correcte soldeertin gebruikt?

Edsko Hekman

  • Team Beurzen & PR
  • Moderator
  • Offline Offline
  • Berichten: 7239
  • Nieuw huis... eerst klussen. De baan komt later.
Re: BNLS-Module: Grasland - de keerlussen met schaduwbakken
« Reactie #10 Gepost op: 10 juli 2019, 17:20:48 »
Wat is de correcte soldeertin?

nighttrain1

  • Team beurzen, Powered bij Oltronix: 2x300VA
  • Offline Offline
  • Berichten: 4591
  • Ook deze tijd zal ooit die goeie ouwe tijd worden!
Re: BNLS-Module: Grasland - de keerlussen met schaduwbakken
« Reactie #11 Gepost op: 10 juli 2019, 20:17:13 »
Wat is de correcte soldeertin?
Harskern soldeer, 40/60
Stukje nodig? Ik gooi morgen wel een stukje in je brievenbus.

Maar denk eerder dat je pook niet genoeg warmte afgeeft, wel de juiste warmte maar niet genoeg.
« Laatst bewerkt op: 10 juli 2019, 20:19:09 door nighttrain1 »
Groeten Richard, nighttrain

2012-2020 6x*

Bouw:Modelbaan & modulebakken

Klaas Zondervan

  • Offline Offline
  • Berichten: 19951
    • Pagina van klaas
Re: BNLS-Module: Grasland - de keerlussen met schaduwbakken
« Reactie #12 Gepost op: 10 juli 2019, 20:35:38 »
Harskern soldeer, 40/60
Daar zou ik 60/40 van maken.
"Without" wordt omgebouwd tot "Heuvelland"
Het werk aan "Uit en Thuis" ligt daardoor even stil.

Hendrik Jan

  • Offline Offline
  • Berichten: 6123
  • 46%, unchillfiltered, natural colour
Re: BNLS-Module: Grasland - de keerlussen met schaduwbakken
« Reactie #13 Gepost op: 10 juli 2019, 20:40:43 »
geschuurd?
Voorvertind?
Onderdelen gefixeerd tijdens het solderen?

groeten
Hendrik Jan
Stupidity is the basic building block of the universe
-Frank Zappa

72sonett

  • Team encyclopedie
  • Offline Offline
  • Berichten: 1782
    • El Carrilet
Re: BNLS-Module: Grasland - de keerlussen met schaduwbakken
« Reactie #14 Gepost op: 10 juli 2019, 21:12:40 »
... wel de juiste warmte maar niet genoeg.

Wat bedoel je daar precies mee?
