Auteur Topic: DCCNext, een nieuwe DCC decoder!  (gelezen 26734 keer)

Edsko Hekman

  • Team Beurzen & PR / BNLS Forumbaan
  • BNLS trambaan-deelnemer
  • Offline Offline
  • Berichten: 8050
  • Tsja, ben nog steeds aan het klussen....
Re: DCCNext, een nieuwe DCC decoder!
« Reactie #75 Gepost op: 12 februari 2021, 11:44:13 »
Hi Nico,

Dank voor je snelle reactie.
Ik ga er mee aan de slag.

Gr.

Edsko

GerardJM

  • Offline Offline
  • Berichten: 34
Re: DCCNext, een nieuwe DCC decoder!
« Reactie #76 Gepost op: 12 februari 2021, 13:02:49 »
Beste Edsko, ik volg je lijntje, ben geen techneut maar wil toch digitaal rijden. Heb jij een simpel schema hoe jij met de DCCNext wissels bedient en hoe ik het signaal vanuit Rocrail bij de DCCNext krijg.
Rocrail werkt en ik heb ca 38 wissels in baanplan zitten.
Gr Gerard

Edsko Hekman

  • Team Beurzen & PR / BNLS Forumbaan
  • BNLS trambaan-deelnemer
  • Offline Offline
  • Berichten: 8050
  • Tsja, ben nog steeds aan het klussen....
Re: DCCNext, een nieuwe DCC decoder!
« Reactie #77 Gepost op: 12 februari 2021, 13:27:48 »
Hi Gerard,

ik heb geen schema klaarliggen, maar kan er wel een voor je maken. Ik gebruik geen rocrail. Ik zal de tekening maken zoals ik het nu gebruik.

Wel even geduld aub, heb vanmiddag wat andere zaken te doen. :)

Gr.

Edsko

heuvelbaan

  • Offline Offline
  • Berichten: 439
    • opbouw blog treinbaan
Re: DCCNext, een nieuwe DCC decoder!
« Reactie #78 Gepost op: 12 februari 2021, 13:35:38 »
Beste Edsko, ik volg je lijntje, ben geen techneut maar wil toch digitaal rijden. Heb jij een simpel schema hoe jij met de DCCNext wissels bedient en hoe ik het signaal vanuit Rocrail bij de DCCNext krijg.
Rocrail werkt en ik heb ca 38 wissels in baanplan zitten.
Gr Gerard

Hallo Gerard,

Wil je de wissels met spoelen of servo's gaan bedienen?

Groeten Marco

NTeering

  • Offline Offline
  • Berichten: 993
    • ARduino Controlled MOdel RAilway
Re: DCCNext, een nieuwe DCC decoder!
« Reactie #79 Gepost op: 12 februari 2021, 14:04:39 »
@Gerard

In de Mardec handleiding (www.arcomora.com/download) staat precies uitgelegd hoe je servo's en wisselspoelen aanstuurt. Met plaatjes.

De adressering in Rocrail: https://wiki.rocrail.net/doku.php?id=addressing:accessory-pg-en
Maar wellicht heeft iemand anders daar een simpeler verhaal voor.

m
Nico

Edsko Hekman

  • Team Beurzen & PR / BNLS Forumbaan
  • BNLS trambaan-deelnemer
  • Offline Offline
  • Berichten: 8050
  • Tsja, ben nog steeds aan het klussen....
Re: DCCNext, een nieuwe DCC decoder!
« Reactie #80 Gepost op: 15 februari 2021, 20:49:09 »
Probeer ook de 6N137 uit een goed werkende DCCNext te zetten in de 'weigeraar'.
Als het dan wel werkt weet je het zeker: de 6N137 is kapot.
Desgewenst kan ik je een andere opsturen (€2,-)
Ik heb dit geprobeerd en potvolblommen, dit was het probleem. De weigeraar werkte keurig mee toen ik de werkende optocoupler er in plaatste.

Dus je mag me de nieuwe optocoupler opsturen. Stuur je me een tikkie oid om de kosten te vergoeden?

Gr.

Edsko

GerardJM

  • Offline Offline
  • Berichten: 34
Re: DCCNext, een nieuwe DCC decoder!
« Reactie #81 Gepost op: 10 maart 2021, 23:12:01 »
Beste Edsko, Heb je al tijd gevonden om de verbindingen in een simpel schema weer te geven.
Gr Gerard

Edsko Hekman

  • Team Beurzen & PR / BNLS Forumbaan
  • BNLS trambaan-deelnemer
  • Offline Offline
  • Berichten: 8050
  • Tsja, ben nog steeds aan het klussen....
Re: DCCNext, een nieuwe DCC decoder!
« Reactie #82 Gepost op: 11 maart 2021, 10:01:29 »
Oh crap. Vergeten te doen...
Ik probeer even tijd te maken hiervoor.

Ik gebruik echter geen Rocrail, dus daar kan ik je niet mee helpen...

Gr.

Edsko

NTeering

  • Offline Offline
  • Berichten: 993
    • ARduino Controlled MOdel RAilway
Re: DCCNext, een nieuwe DCC decoder!
« Reactie #83 Gepost op: 11 maart 2021, 10:07:48 »
Citaat
Heb jij een simpel schema hoe jij met de DCCNext wissels bedient en hoe ik het signaal vanuit Rocrail bij de DCCNext krijg.
Rocrail werkt en ik heb ca 38 wissels in baanplan zitten.

Herhaling:
Citaat
In de Mardec handleiding (www.arcomora.com/download) staat precies uitgelegd hoe je servo's en wisselspoelen aanstuurt. Met plaatjes.

AlbertG

  • Offline Offline
  • Berichten: 648
    • Modelbaan Den Akker / Rocrail / DCC-EX
Re: DCCNext, een nieuwe DCC decoder!
« Reactie #84 Gepost op: 11 maart 2021, 10:12:21 »
...hoe ik het signaal vanuit Rocrail bij de DCCNext krijg.
Rocrail werkt en ik heb ca 38 wissels in baanplan zitten.
Gr Gerard

Gerard,

Met de software bij de DCCNext heb je elke poort van een adres voorzien, neem ik aan.
Vervolgens heb je op elke poort een wissel aangesloten en dit wissel opgenomen in je baanplan.
Ga in je Rocrail baanplan naar de wisseleigenschappen (rechtsklik op het wissel en kies eigenschappen) en ga dan naar het tabblad Interface.
In het veld 'Poort' vul je het adres van de wissel in zoals je die aan de poort hebt toegekend.

Ik hoop dat het zo duidelijk is.
Hartelijke groeten,
Albert

GerardJM

  • Offline Offline
  • Berichten: 34
Re: DCCNext, een nieuwe DCC decoder!
« Reactie #85 Gepost op: 11 maart 2021, 11:01:47 »
Geweldig. Kun je naar eigen mail sturen: Mod: beter per Pb afhandelen i.v.m. spam
Bij voorbaat dank.

Met dank voor alle reacties. Hou jullie op de hoogte. Gr Gerard
« Laatst bewerkt op: 11 maart 2021, 23:02:21 door Bert van Gelder. Reden: Berichten samengevoegd. »

GerardJM

  • Offline Offline
  • Berichten: 34
Re: DCCNext, een nieuwe DCC decoder!
« Reactie #86 Gepost op: 11 maart 2021, 11:02:53 »
Met dank voor alle reacties. Hou jullie op de hoogte. Gr Gerard

Edsko Hekman

  • Team Beurzen & PR / BNLS Forumbaan
  • BNLS trambaan-deelnemer
  • Offline Offline
  • Berichten: 8050
  • Tsja, ben nog steeds aan het klussen....
Re: DCCNext, een nieuwe DCC decoder!
« Reactie #87 Gepost op: 11 maart 2021, 11:21:09 »

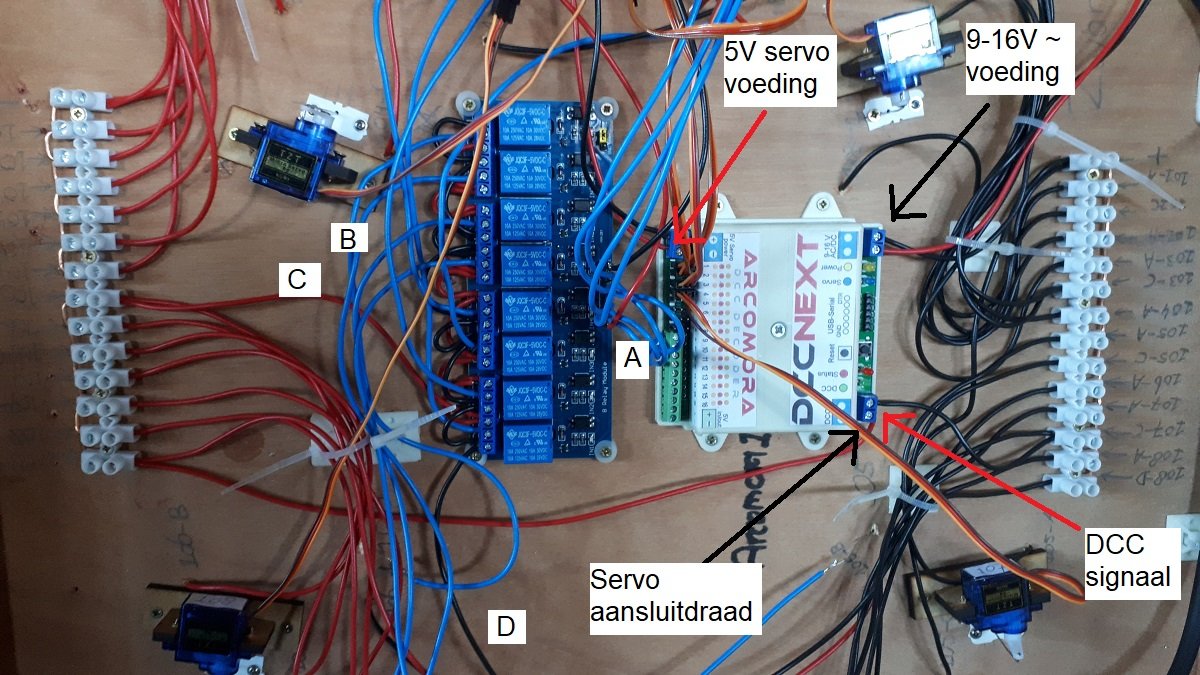

Ik laat toch even zien hoe ik het heb aangelegd. ;) Misschien heb je daar iets aan. Zo niet, ook goed.



De vier tekst vakken wijzen voor zich. Daar kan ik verder niets aan uitleggen.

A = De draad vanaf de DCCNext decoder welke naar de relais print gaat. De poort waaruit de draad loopt, is weer gekoppeld aan de poort waaraan de servo is aangesloten. In mijn geval is poort 1 gekoppeld aan poort 5 voor de afhandeling van het puntstuk. Poort 5 op zijn beurt gaat naar de eerste aansluiting op de relais print voor de schakeling van het puntstuk van de wissel waar de servo bij hoort.
B = de draad welke vanuit het relais het eigenlijke puntstuk polariseert.
C = voeding vanuit DCC signaal naar relais print.
D = voeding vanuit DCC signaal naar relais print.

C en D heb ik op de relaisprint doorgelusd aan de voorzijde zoals te zien is op de foto.

Aan de bovenzijde van de baan ziet het er als volgt uit.



De rode cirkels zijn de plekken waar isolatie assen zijn aangebracht tbv het puntstuk en ter voorkoming van kortsluiting.

1 = de draad vanuit de relaisprint voor de polarisatie van het puntstuk
2 = DCC signaal voeding *
3 = DCC signaal voeding *
4 = DCC signaal voeding na het puntstuk

Niet op de foto zie ik nu, is de DCC signaal voeding na het puntstuk voor de rode draad. Dat ligt bij de aansluiting van de volgende wissel. Dat gebeurd op dezelfde manier als 3.

2 en 3 zijn eigenlijk overbodig, maar dienen als backup voor het geval er ergens een draadje los gaat oid. Zo blijft er wel een DCC signaal op de baan staan. Het kan dus zonder, maar dan vertrouw je er dus op dat er nooit een soldering los kan laten of er nooit een draadje losgetrokken wordt bijvoorbeeld. Hoe zou ik dit weten? ::)

Ik hoop dat dit ook helpt, al kan ik je dus met Rocrail niet helpen. Ik kan nu wel de wissels omgooien met een multimaus.

Gr.

Edsko

NTeering

  • Offline Offline
  • Berichten: 993
    • ARduino Controlled MOdel RAilway
Re: DCCNext, een nieuwe DCC decoder!
« Reactie #88 Gepost op: 11 maart 2021, 12:04:22 »
Edsko gebruikt dus ook puntstukpolarisatie.
Dat maakt het wat ingewikkelder.
Niet duidelijk of Gerard dat ook nodig heeft.

Nico

ron.kraaijkamp

  • Offline Offline
  • Berichten: 263
    • Mijn baan in opbouw op 2RSweb
Re: DCCNext, een nieuwe DCC decoder!
« Reactie #89 Gepost op: 11 maart 2021, 12:23:35 »
@Gerard,

Op de site van Nico (Arcomora) staat een excel sheet "NMRA-Rocrail address conversion tool" (https://www.arcomora.com/download/) waarbij je eenvoudig de adressen voor Rocrail kan uitrekenen.
