Station Amsterdam Weesperpoort 1940-1975

[Wim Vink]

Altijd een erg mooi detail die klinknagels

[Modellbahnwagen]

Dank heren.

Inderdaad Wim, en geklonken constructies zien er vanwege die klinknagels ook spannender uit dan gelaste.
Bijna de 3e staander klaar maar je word wel een beetje tureluurs van het maken van de klinknagels
Tijd voor een blondschuimend drankje 🍺

[Modellbahnwagen]

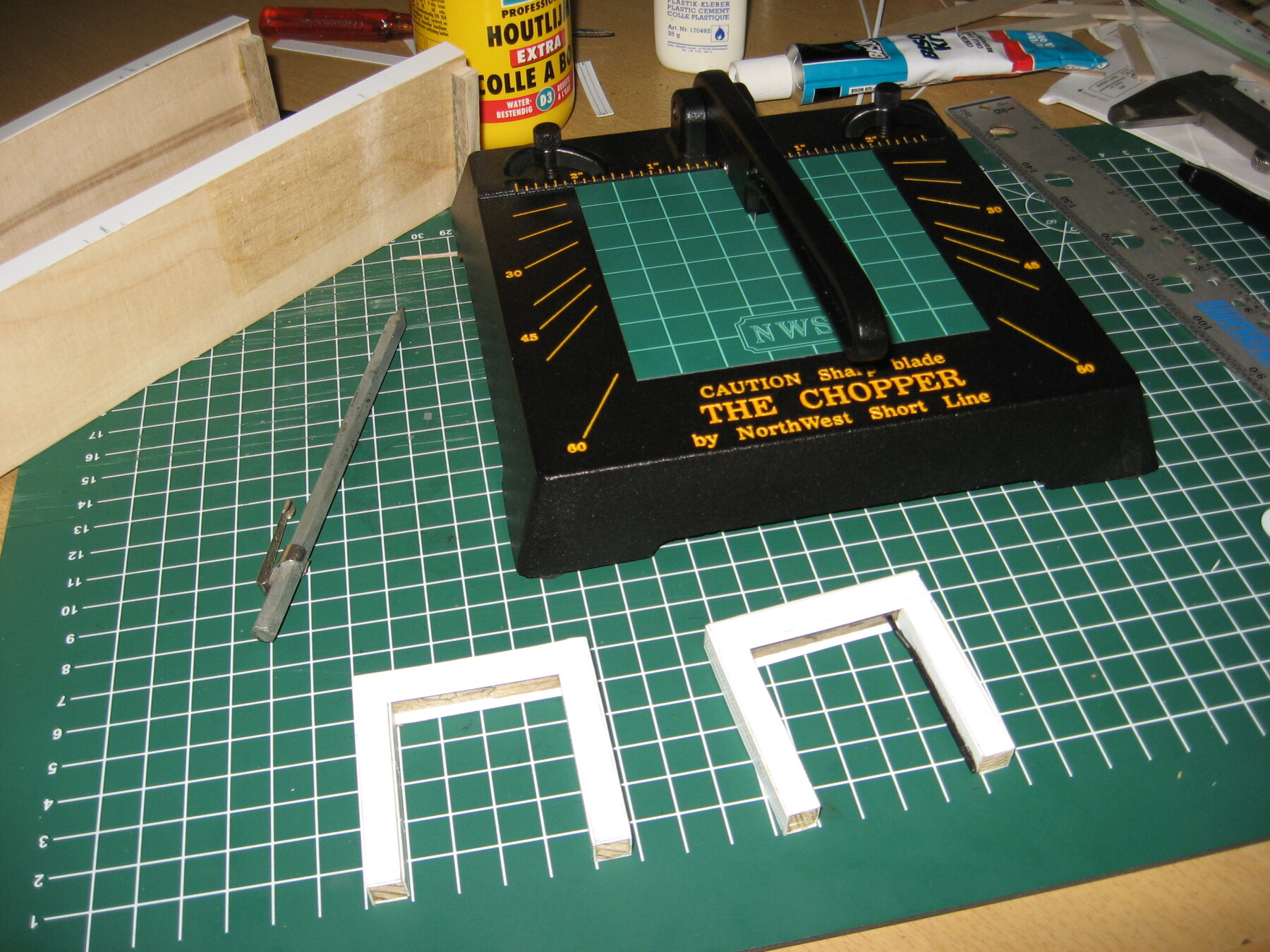

Weer 2 draagkollommen klaar, nog een te gaan. Prima te doen met behulp van de chopper.

[puntenglijder]

Mooi hoor Richard.

Succes met de verdere bouw.

Kees.

[Wim Vink]

Ik blijf je volgen Richard

[Modellbahnwagen]

Nu alle staanders van het viaduct klaar zijn gaan we een nieuwe zijkant van het bruggedeelte maken. (hoe heet zo'n ding? girder?) Deze gaat die ik 2-3 jaar geleden al maakte en dienst deed als plaatshouder vervangen (de groene op de voorgrond, en die verhuist naar de andere kant van het viaduct, de redelijk onzichtbare achterkant).



De nieuwe wordt iets hoger (en de doorrijhoogte daarmee iets lager) en wordt voorzien van dubbele rijen klinknagels met een opstaand randje ertussen. De oude heeft zoals te zien is slechts een enkele rij klinknagels om de 2 cm.

[Wim Vink]

Richard hoe kom je aan die fraaie klinknagels? Zelf gemaakt misschien?

[Modellbahnwagen]

Ha Wim,

De klinknagels op de foto hierboven zijn in strips gesneden uit A4 styreenplaat (0,5 mm) van Slaters, die kocht ik hier: https://www.one2zmodelshop.com/nl/sl431-zelfbouwplaat-klinknagels-plastic.html

In sommige gevallen is het niet handig dat de klinknagels op zich ook op een ondergrond zitten. Op sommig plaatwerk zoals bij de steunpilaren op de vorige pagina wil je de klinknagels er direct op hebben en dat is opgelost door zelf aan de achterkant op een potloodlijn klinknagels in het styreen te drukken. Als gereedschap een stalen centrerings potlood en een stalen liniaal.

[Modellbahnwagen]

Tijd voor een update, andere bezigheden en iedere dag veel te lang aanwezig op de 'hut' (m'n werk) slurpen veel tijd, maar tussendoor wordt er toch nog wel wat geknutseld.




De zijkant van het viaduct is nu wel klaar om naar de volgende fase te gaan, het schilderen. Zijkant zit hier met fotolijm (speciaal voor de foto) tijdelijk aan de ondergrond gelijmd.






In detail. De klinknagels zijn een combinatie van bovengenoemde Slaters klinknagelsheets en zelf ingedrukte klinknagels.






Door Juweela trottoirtegels aan de onderkant onregelmatig af te schuren kun je een leuk effect krijgen van verzakte stoeptegels.







Aantal maanden terug was forumlid Marc (Tramt) zo vriendelijk om een aantal polystyreenvellen met rechthoekig tegelmotief voor mij te plotten. Ben er na wat geexperimenteer nog niet verder mee gekomen. Naast de opstaande snijrandjes (wegschuren) is de moeilijkheid dat de hrizontale groeven niet doorlopen. Dat maakt het voegen na het schilderen onmogelijk. Het plan is om al deze groeven met een hobbymesje 'na te trekken', we zijn er dus nog even mee bezig........

[Wim Vink]

Goed te zien dat er weer een update is Richard.
Wat ik het mooiste vind zijn eigenlijk de klinknagels

[Marc tramt]

Maar dit hier ziet er toch goed uit?


Als ik bij de buren naar de bouwsels van grootmeester Floris kijk dan zijn ook niet alle stoot- en lintvoegen gelijk: <KLIK>.
En bij tegelwerk zijn de voegen nog smaller dan bij metselwerk.

[Modellbahnwagen]

Goed te zien dat er weer een update is Richard.
Wat ik het mooiste vind zijn eigenlijk de klinknagels

Dank je Wim.

Maar dit hier ziet er toch goed uit?

Mwoah, van dichtbij gezien is het nog te rommelig en de voeg te dicht. Rechts van de rode cirkel had ik al wat horizontale voegen open gesneden, zo moet het dan ongeveer worden. En dan netter geschilderd dan dit proefstukkie.

Bedankt voor de link naar dat grootmeesterlijk MSM topic! Is nieuw voor me. Ik kom (ten onrechte) bijna nooit op het buurforum. In dat draadje kan ik vast nog wel wat ideeën opdoen

[Joran]

Wordt fraai!

[puntenglijder]

Je heb een goed oog voor detail.

Vooral die stoep tegels die scheef/verzakt zijn zien er realistische uit, top.
Wel opletten voor oude dames, die kunnen struikelen en je een claim aan je broek doen via de gemeente Amsterdam.

Kees.

[Modellbahnwagen]

Dank heren!

Vooral die stoep tegels die scheef/verzakt zijn zien er realistische uit, top.
Wel opletten voor oude dames, die kunnen struikelen en je een claim aan je broek doen via de gemeente Amsterdam.

Ik zie niet zo snel oude dames rondsluipen tussen viaductpijlers, maar goed, de gemeente is gebeld om het te maken en nu ligt de verantwoordelijkheid dus bij hen






Om een wat betere indruk (referentiekader eigenlijk meer) te krijgen, gisteravond uit karton een simpel proefmodel gesneden van het perron ter hoogte van de straatonderdoorgang.







De mcn in jaren '70/80 kloffie van Spoorobjecten/MTE wuift iedereen vrolijk toe. De gaten in de perronwand links dienen om uitlaatgassen van de daaronder gelegen straat af te voeren en enigzins daglicht toe te laten. Bij het echte station Muiderpoort is dat ook te vinden.







Vanaf straatniveau gezien. De cilinderstoom van stoomlocs geeft waarschijnlijk wel een gaaf effect onder het viaduct.
