NS 5500 / HSM 700 spoor 0 / 1

[FritsT]

Nu het wonder toch is geschied dat ik een gekleurde HSM wagen aan het bouwen ben, moet daar natuurlijk een HSM 700 bij.
Was er niet nog een plaat over?..nu niet meer.

Straks wil ik nog een rode EN een groene.

113671

[Noud]

Frits,
Dan kun je EINDELIJK je andere smeerpotjes gebruiken.....😉

Grtjs,
Arnoud

[NTM]

Is dit een 5500 ?

[FritsT]

Nee, dit is geen 5500.

Wat het wel is (denk ik)....
IMG_8163 by Nulpunt0, on Flickr

IMG_8164 (2) by Nulpunt0, on Flickr

IMG_8165 by Nulpunt0, on Flickr

[Noud]

Frits,

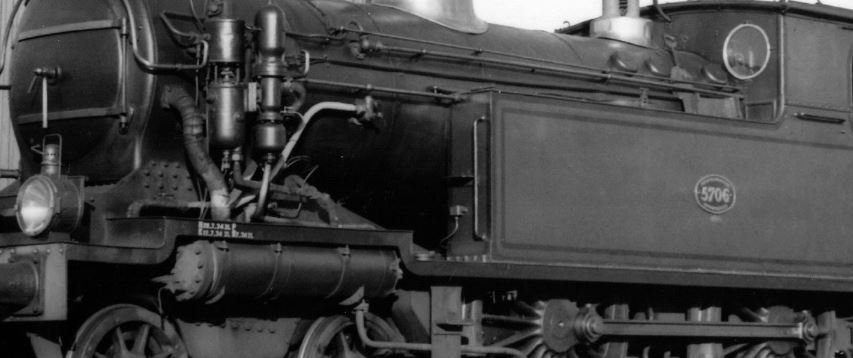

Het kan ook nog een 5700 zijn. Dat is een 5500 met hoogliggende ketel en voorverwarmer onder de voetplaat.
Zijn maar weinig foto’s van.

[jjg koopmans]

Nou nee dus, de 5700'en hadden een golf in de frameplaten zitten, op de foto
loopt het gewoon door naar beneden.
Mvrgr

[1795]

Nou nee dus, de 5700'en hadden een golf in de frameplaten zitten

Niet allemaal dan....



Denk ook aan een 5700..

[FritsT]

ik ben om (na een uurtje plaatjeskijken en lezen)..5700.

[HenkZ]

Zo ik ben ook weer wat verder. Dat begint al echt op een HSM 700 te lijken.

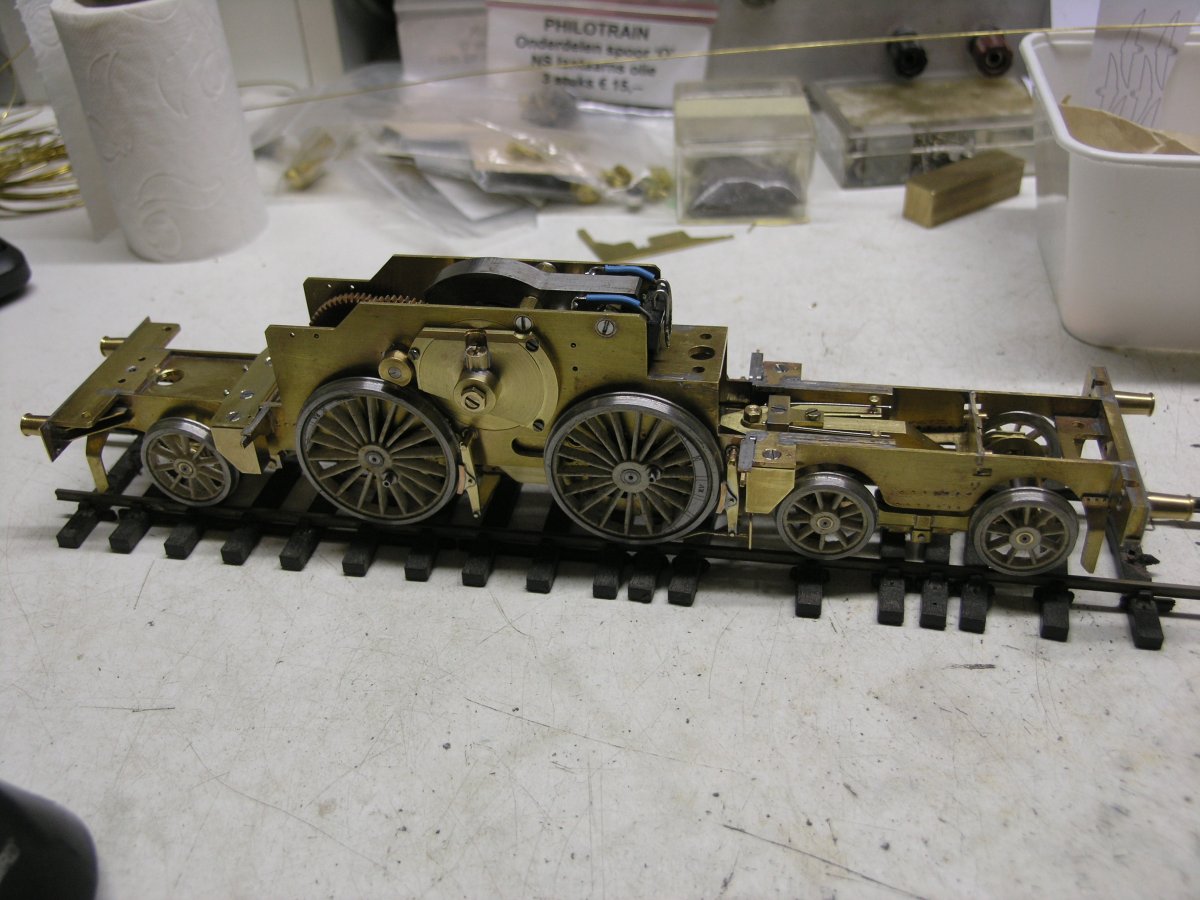

De aslade heb ik wat anders dan Frits gemaakt, ik heb er een sleuf uitgezaagd waar de framesteun in kan vallen:



En gemonteerd ziet het er zo uit:



ik beb de bodem van het machinisten huis uit 1,5 mm plaat gemaakt. Dat kan ik met 6 m1.4 schroefjes goed aan het frame bevestigen.



Dit geeft ook voldoende stevigheid om de deuropeningen tot aan de voetplaat verdiept uit te voeren. Aan de binnenzijde heb ik profieltjes 1x1 gesoldeerd waar de deurtjes op komen.



Nu verder met het dak.

Zijn er behalve Frits en Jaap nog meer 5500's af of in aanbouw?

[1795]

Ik heb er een af, hsm versie,ven 2e in aanbouw, moet vroege NS versie worden met werkend binnenliggend drijfwerk

[FritsT]

Ik ben van plan om op korte termijn de wijnrode HSM-er te maken.

Motip 41200.

[jmusterd]

Het afgelopen jaar heb ik ook een 5500 in spoor 0 gebouwd. Dit was ik al langer eens van plan. maar tot nu toe niet van gekomen. nu er toch niet veel anders te doen was, was ik er toch maar aan begonnen. Vorige week is hij voor de eerste keer op mijn modulebakken getest. Hij rijdt goed, maakt alleen nog veel geluid....
De wielen zijn weer zelfbouw (karton), ook de motor is zelf gebouwd (zelfde principe als in mijn 7200). De loc is heeft nog een klein aantal details nodig voordat deze gespoten kan worden. Eerst maar eens inrijden.


De gordijntjes zijn nog een uitdaging.




Zo ziet het kale onderstel met motor er uit (nog zonder stroomafnemers op de wielen)

[JaJo]

Mooi!

De wielen zijn weer zelfbouw (karton)

Die snap ik even niet........

[arnout]

Fraaie lok. Niet te groot en niet tr klein.

[edwin1974]

Dat ziet er mooi uit Joost
bedoel je dat je de spaakwielen van karton hebt gemaakt?

Ik weet dat je hele mooie NS modellen hebt gebouwd in karton dit heeft eens in RM 149
