Auteur Topic: NS modelbaan Hoekdam H0  (gelezen 182976 keer)

barry1972

  • Offline Offline
  • Berichten: 1309
  • lekker bezig..
Re: NS modelbaan Hoekdam H0
« Reactie #945 Gepost op: 11 september 2019, 20:15:48 »
Heftig verhaal Ronald,

Heel veel sterkte voor jullie en een goed herstel.
Ik ken je niet persoonlijk, misschien komen wij elkaar ooit ergens tegen, maar wil je langs deze onpersoonlijke weg toch een hart onder de riem steken.

Hopelijk haal je wat energie uit het bezig zijn met de baan en hopelijk ook uit onze reactie”s.


Het maakt niet uit wat je spoort, maar dat je spoort 🚂

Groeten Barry

Tulpendaal

  • Offline Offline
  • Berichten: 2834
  • Westlandbaan
Re: NS modelbaan Hoekdam H0
« Reactie #946 Gepost op: 11 september 2019, 20:33:28 »
Ronald,
heel veel sterkte aan jullie beide en mooi als de hobby wat rust biedt voor jou.

gr Joke

Patrick1975

  • Offline Offline
  • Berichten: 1724
    • Ons plan, Bramsburg-Otisdorf
Re: NS modelbaan Hoekdam H0
« Reactie #947 Gepost op: 12 september 2019, 07:48:33 »
Hoi Ronald, volg je draadje van de zijkant, maar toch maar even reageren. Heftig! Fijn dat ze weer thuis is. Sterkte de komende tijd en hoop dat je afleiding kan vinden
in het bouwen.
Gr.Patrick
Have fun every day, before you know it's..........

Wim Vink

  • Offline Offline
  • Berichten: 8496
  • Eens komt het goed.
    • MIL MOD
Re: NS modelbaan Hoekdam H0
« Reactie #948 Gepost op: 12 september 2019, 07:54:59 »
Hoi Ronald.
Weer erg heftig allemaal. Maar je vrouw is gelukkig weer thuis! Dit zal haar genezing natuurlijk ook ten goede komen want niets is beter dan thuis.
Heel veel sterkte jullie !!
Met vriendelijke groet,
Wim

Martijn de Kuiper

  • Bestuur
  • Offline Offline
  • Berichten: 2285
Re: NS modelbaan Hoekdam H0
« Reactie #949 Gepost op: 12 september 2019, 09:14:06 »
Zeg

Is dit nu omdat je hiervoor ooit op school heb gezeten? Of ben je een begaafd electronica knutselaar?
Martijn

Ronald1974

  • Offline Offline
  • Berichten: 814
Re: NS modelbaan Hoekdam H0
« Reactie #950 Gepost op: 12 september 2019, 10:01:35 »
Iedereen bedankt voor de aardige woorden.

Martijn,

Ik heb geleerd op de LTS voor machine bankwerker, ik vond vooral de veelzijdigheid leuk draaien, frezen, schaven en slijpen.
Maar ook vijlen en zagen met de hand.
Voor vervolg opleiding moest ik kiezen draaien of frezen, ik zag me zelf toch niet de hele dag dag in dag uit achter een draaibank staan.
Heb toen een opleiding gedaan voor meet en regel monteur (instrumentatie).
En op avond school monteur, eerste monteur en technicus bedrijf installaties.
En later nog ontwerpdeskundige laagspanning en nog vele andere opleidingen en cursussen.
Heb gewerkt als monteur, inbedrijfsteller en project engineer.

Maar belangrijk is dat als je iets wil gaan doen zoals in mijn geval zelfbouw DCC systeem verdiep je in de materie.
Probeer niet het wiel opnieuw uit te vinden.
Bekijk video's, lees op internet mee op forums.
Probeer te begrijpen hoe het werkt, en hoe je het zelf wilt hebben.

Als je de wet van ohm weet U=IxR dan kan je ook een datasheets van bijvoorbeeld een transistor begrijpen.


Ronald1974

  • Offline Offline
  • Berichten: 814
Re: NS modelbaan Hoekdam H0
« Reactie #951 Gepost op: 12 september 2019, 18:42:32 »
Vandaag de indeling gemaakt voor de handregelaar.
Eerst een tekening (PDF) gedownload bij de leverancier van de behuizing deze dient als onderlegger voor de te maken tekening.
Eerst de schaal aanpassen zodat die 1:1 is.



Ik ga een front plaatje maken waar de teksten op komen te staan en waar de component netjes op passen.
Dit front plaatje maak ik op basis van de onderlegger, even na tekenen en uit printen op papier en passen.
Dit wordt later een plaatje styreen.



De volgende stap is alle componenten in tekenen en passen en meten en schuiven tot alles op zijn plek zit.



De volgende stap is het afdrukken van voor sjabloon voor het boren van alle gaten.



En zo moet de hand regelaar er uit komen te zien.



Morgen even een dagje rustig aan moet met mijn vrouw naar het ziekenhuis voor controle.
Van het weekend de hand regelaar in elkaar knutselen.

Ben

  • Offline Offline
  • Berichten: 3382
Re: NS modelbaan Hoekdam H0
« Reactie #952 Gepost op: 12 september 2019, 19:25:58 »
Handig zo'n man die alles kan...... (y)  :)

barry1972

  • Offline Offline
  • Berichten: 1309
  • lekker bezig..
Re: NS modelbaan Hoekdam H0
« Reactie #953 Gepost op: 12 september 2019, 20:30:47 »
Ik heb dan juist weer p=u x i

Veel gebruikt voor mijn eigen discobar  :) :)

Mooi verhaal klinkt bekend  ;), jammer dat veel jongeren deze weg niet meer bewandelen  :)


Het maakt niet uit wat je spoort, maar dat je spoort 🚂

Groeten Barry

Ronald1974

  • Offline Offline
  • Berichten: 814
Re: NS modelbaan Hoekdam H0
« Reactie #954 Gepost op: 13 september 2019, 19:06:47 »
Sneek preview.



Van het weekend meer.

Wim Vink

  • Offline Offline
  • Berichten: 8496
  • Eens komt het goed.
    • MIL MOD
Re: NS modelbaan Hoekdam H0
« Reactie #955 Gepost op: 13 september 2019, 21:13:28 »
Ik blijf me verbazen Ronald  (y) (y)
Met vriendelijke groet,
Wim

Modellbahnwagen

  • Offline Offline
  • Berichten: 1270
Re: NS modelbaan Hoekdam H0
« Reactie #956 Gepost op: 13 september 2019, 21:18:52 »
Dat ziet er goed uit (y).
Groeten,
Richard

MOVisser

  • Offline Offline
  • Berichten: 1706
    • Modelbouw in't algemeen.
Re: NS modelbaan Hoekdam H0
« Reactie #957 Gepost op: 13 september 2019, 23:00:37 »
 (y) (y)
Je kunt me vinden op diverse treinenbeurzen.

Ronald1974

  • Offline Offline
  • Berichten: 814
Re: NS modelbaan Hoekdam H0
« Reactie #958 Gepost op: 14 september 2019, 20:51:23 »
Vandaag deel 2 van het digitaal systeem compleet gemaakt de handregelaar.
Eerst de bedrading er in solderen.

?



Alles in elkaar geschroefd ziet het er zo uit.



Dan de DIN plug in de centrale en de schakelaar aan.
Hij start op eerst de startup/setup met diverse teksten onder andere de versie.

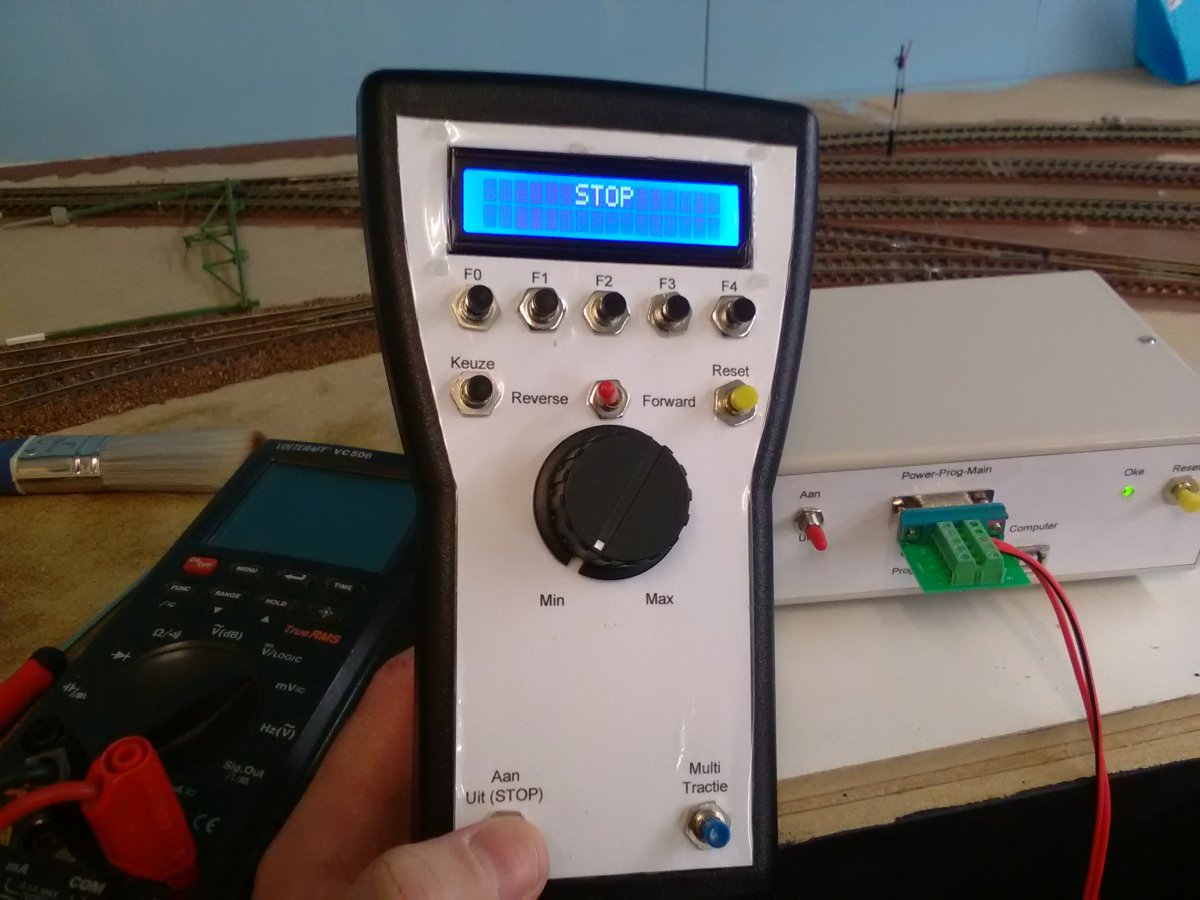

Na startup komt die in de stand stop.



Na het opstarten drukken op de Aan/Uit (STOP) knop.
De centrale wordt ingeschakeld en zet spanning op de main en program spoor.
Tevens dient de knop als STOP als er wat fout gaat.



Met de keuze knop wordt de locomotief/treinstel gekozen.
Met de knoppen F0 t/m F4 worden de functies F0 t/m F4 in of uitgeschakeld.



De snelheid wordt geregeld met een grote knop  128  rijstappen.



Een USB aansluiting voor het uploaden van software voor nieuwe versie.
Voorlopig is de software klaar deze ga ik eerst uitgebreid testen, later zal er een versie komen met wat wensen die ik nog wil toevoegen aan de functies van deze regelaar.
Of het toevoegen van een nieuwe locomotief.





Morgen eerst de rommel opruimen en dan testen en met een treinstel.

Wim Vink

  • Offline Offline
  • Berichten: 8496
  • Eens komt het goed.
    • MIL MOD
Re: NS modelbaan Hoekdam H0
« Reactie #959 Gepost op: 14 september 2019, 23:02:23 »
 (y) :o (y)
Met vriendelijke groet,
Wim
