[Ronald1974]

Iedereen bedankt voor de complimenten  .

De vijf armseinen zijn klaar.
Kan deze op de baan plaatsen was gisteren bij mijn ouders en heb van mijn vader een stukje hoekprofiel gekregen deze ga ik gebruiken om steuntjes te maken voor de servo.
Binnen kort weer verder met de rangeerpaallantaarn en rangeerstoplantaarn.



Binnen kort weer meer.

[Wim Vink]

Hoi Ronald,

Zo op de groene mat zijn ze goed te zien en erg fraai.
En ze zullen straks je baan sieren

[Eric B]

Mooi setje zo Ronald, "De vijf van Hofmeester" daar mag je terecht trots op zijn!

[Ronald1974]

Ben op dit ogenblik bezig met aansluitschema's compleet aan het maken.
Hier gaat een hoop tijd in zitten.
Ben ook een lijst aan het maken met alle component coderingen, zodat ik alles onder de baan kan coderen.
Wat ik nog moet doen is de verdeling van de 12v dc voor het voeden van de Arduino's en verlichting van de gebouwen en lantaarnpalen.
En de 5v dc voor de servo's.
Heb de eerste stap gezet, plankje geplaatst waar de oude computer voeding zijn plaats heeft gevonden.
Nu verder met de verdeling van de voeding.





Tot de volgende update.

[Wim Vink]

Dit is weer iets heel anders dan armseinen! Ronald is van alle markten thuis

[Ronald1974]

Even een update.

Voor mijn verjaardag van mijn schoonmoeder deze VG&L vrachtwagen gehad.





Door omstandigheden ben ik minder bezig met de bouw van de baan.
Maar zit ook niet stil.
Ben bezig met het ontwikkelen van een digitale/analoge rijregelaar.
Een Arduino met display en.motorshield.
Door middel van een druk knop kies je de loc of treinstel die je wil rijden.
Ieder loc of treinstel heeft een eigen regel karakteristiek.
Hier over binnen kort meer.








Ben ook bezig geweest met i2c bus communicatie tussen twee Arduino's en dat werkt nu ook.

Tot de volgende update.

[Wim Vink]

Nog gefeliciteerd Ronald!!
En wat een mooie VG en L vrachtwagen. Je hoort vaak negatieve dingen over schoonmoeders maar die van jou kan een potje breken

[Ronald1974]

Vandaag de digitaal/analoog rijregelaar getest met diverse treinen.
Met super rijgedrag.

De rijregelaar in deze test bestaat uit
Arduino Uno
Motor shield
Potentiometer voor de snelheid
Drukknop voor de keuze locomotief of treinstel
Tuimel schakelaar voor de rijrichting.

Dit moet later in een behuizing komen aan gevuld met een LCD display.



Met de drukknop kies je de loc of treinstel welke je wilt bedienen.
In de code van de Arduino kan je een aantal instellingen maken.
Deze instellingen worden gekoppeld aan de PWM regeling en stuurt het motor shield.



De volgende instellingen zijn er per locomotief of treinstel in te stellen.
SMin de minimale uitsturing (start snelheid)
SMax de maximale uitsturing (maximale snelheid)
VMax de zichtbare maximale snelheid op het display (schaal snelheid)
Start het start moment van de uitsturing

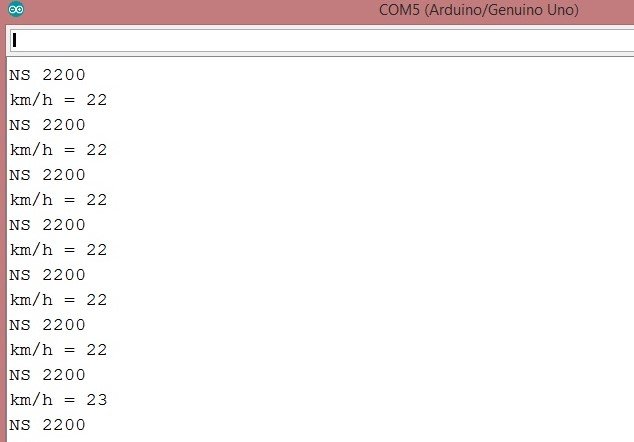

Nu worden de uitlezing weer gegeven via de serial verbinding op de computer gemonitoord.
Deze moeten weer gegeven gaan worden via de i2c verbinding op een LCD display.



Tot zover deze update.
Misschien zal ik hier een apart draadje van open als daar interesse in is.

[Eric B]

Interessant stukje Ronald, ik zou het wel op prijs stellen als je daar in een apart draadje wat meer over wil vertellen.

[Wim Vink]

Ronald is van alle markten thuis. Hij is zelfs een PCWizMan

[Ronald1974]

Interessant stukje Ronald, ik zou het wel op prijs stellen als je daar in een apart draadje wat meer over wil vertellen.

Hoi Eric,
Dat aparte draadje is helemaal afhankelijk van de reacties die er gaan komen binnen dit draadje, maar ook het eindresultaat.
Denk dat het eindresultaat als netjes ingebouwd in een behuizing meer spreekt dan nu een aantal losse componenten.

Verder ben ik inmiddels weer een stukje verder.
Heb een arduino en een display besteld in het verre China.
Als die spullen binnen zijn kan ik de code (programma) schrijven om het display werkend te maken.
Het is dus nu wachten tot de spullen binnen zijn, dat kan soms wel een aantal weken duren.

Het eerste probleem waar ik tegen aan liep was de vaste frequentie van de arduino volgens mij 490Hz.
Deze wilde ik aanpassen, heb een Library gevonden PWM.h .
Hiermee wordt het mogelijk om de frequentie instellen, heb deze gelijk aangepast zodat deze variabel is.
Als de potentiometer 0% is uitgestuurd (0) dan is de frequentie 20 Hz als de potentiometer 100% is uitgestuurd (1023) dan bereikt de frequentie een waarde van 100Hz.
Daarmee gedraagt die zich als de bekende Weistra regelaar.

Het tweede probleem waar ik tegen aanliep was dat bij de locomotieven en treinstellen onder het rijden alle verlichting ging branden net een kerst boom.
Probleem komt voort uit de H brug sturing van het motor shield.
Daar kan ik niks aan veranderen dit wordt gestuurd door de on board chip.
Het motor shield werkt prima met motoren maar gaat niet echt samen met de leds in de locomotieven.
Heb geen zin om wijzigingen aan een locomotief aan te brengen, deze moet het gewoon zo uit de doos het doen met de rijregelaar.

De oplossing is een zelfbouw motor shield.
Heel simple met de volgende componenten welke ik had leggen.
- Tip 120 darlington transistor
- Vrijloop diode 1n5401
- Relais voor break/releas (kan vervangen worden door een transistor)
- Relais voor rijrichting
- Aantal weerstanden en transistors en ledjes en printklemmen.

Dat zie er dan zo uit.



Hij doet precies het zelfde als het eerder gebruikte motor shield alleen nu werkt de verlichting van de locomotieven ook zoals het hoort.

Inmiddels zijn er een hoop parameters welke ingesteld kunnen worden,  deze zorgen voor goede rijeigenschappen van de locomotief of treinstel.



Zo ziet de test opstelling uit nog zonder het display.



Verder heb ik het nu zo gemaakt dat je een pas een andere locomotief of treinstel kan kiezen als de trein stilstaat.
Dit geld ook voor de rijrichting.

Tot zo ver de ontwikkeling van de digitale analoge rijregelaar.
Als iemand nog idee heeft hoor ik dat graag.

Ga weer verder met ander dingen zoals gebouwen maken en de armseinen voorzien van servo's.
Pak dit project weer op als de spullen binnen zijn.

Tot de volgende update.
