Auteur Topic: NS modelbaan Hoekdam H0  (gelezen 257737 keer)

bask185

  • Offline Offline
  • Berichten: 818
Re: NS modelbaan Hoekdam H0
« Reactie #810 Gepost op: 27 mei 2019, 08:19:10 »
Citaat
Probleem komt voort uit de H brug sturing van het motor shield.
Daar kan ik niks aan veranderen dit wordt gestuurd door de on board chip.
Het motor shield werkt prima met motoren maar gaat niet echt samen met de leds in de locomotieven.

Voor zover ik weet doet die l293 van dat motorshield niet echt iets bijzonders. Het is slechts een H brug van transistors die een normaal pwm signaal op de baan zet. Als de frequentie hoog genoeg staat, zou je niks moeten zien flikkeren.

Heb je alleen analoge locs of ook digitale? Bij digitale locs zou het wel kunnen voorkomen dat hun decoder raar doet als ze niet goed ingesteld zijn voor pwm.

Dat nieuwe motorshield die je gemaakt heb. Regel je dat ook met pwm? of ben je een analoge stroom aan het regelen?

Hoe doe je dat eigenlijk met meerdere treinen op de baan? Kan je elke sectie stroomloos maken ofzo?

EDIT:
Had dit over het hoofd gezien:
Citaat
Hiermee wordt het mogelijk om de frequentie instellen, heb deze gelijk aangepast zodat deze variabel is.
Als de potentiometer 0% is uitgestuurd (0) dan is de frequentie 20 Hz als de potentiometer 100% is uitgestuurd (1023) dan bereikt de frequentie een waarde van 100Hz.

Ik snap het punt niet van wisselende frequenties. Bij analoge aansturing wil je juist een vaste frequentie hebben en alleen de dutycycle aanpassen. De frequentie kan je dan op een paar kHz zetten zodat je motoren geen hoorbaar zoem geluid meer maken. Dan flikkeren je leds niet (eigenlijk flikkeren ze dan zo snel dat we het niet kunnen zien)
« Laatst bewerkt op: 27 mei 2019, 08:29:09 door bask185 »

Ronald1974

  • Offline Offline
  • Berichten: 929
Re: NS modelbaan Hoekdam H0
« Reactie #811 Gepost op: 27 mei 2019, 10:33:08 »
Hoi Bas,

Citaat
Als de frequentie hoog genoeg staat, zou je niks moeten zien flikkeren.
Citaat
Het tweede probleem waar ik tegen aanliep was dat bij de locomotieven en treinstellen onder het rijden alle verlichting ging branden net een kerst boom. ???
Er gaat dus niks flikkeren alles gaat branden.
Flikkeren gebeurd vaak door de tegen emk van de motor.
Of door vuile rails
De H brug op het shield is een L298.
Belangrijk is dat van de 4 transistoren welke per twee worden gestuurd per draairichting (rijrichting) dat dit wel ook synchroon gebeurd.
Gebeurd dit niet dan krijg je geen mooie sturing wat invloed heeft op de led verlichting in combinatie met een motor.
Deze maakt of veroorzaakt een te hoge wisselspanning component.
Citaat
Heb je alleen analoge locs of ook digitale? Bij digitale locs zou het wel kunnen voorkomen dat hun decoder raar doet als ze niet goed ingesteld zijn voor pwm.
Alleen analoge locs
Citaat
Dat nieuwe motorshield die je gemaakt heb. Regel je dat ook met pwm? of ben je een analoge stroom aan het regelen?
Deze wordt via PWM gestuurd.
Citaat
Hoe doe je dat eigenlijk met meerdere treinen op de baan? Kan je elke sectie stroomloos maken ofzo?
Heel simpel door schakelaars, rij eigenlijk altijd maar met 1 trein te gelijk een station met emplacement met een enkel spoor rond lopende baan, en nog twee opstelsporen.
Zie de schakellaars op het paneel.





Citaat
Ik snap het punt niet van wisselende frequenties. Bij analoge aansturing wil je juist een vaste frequentie hebben en alleen de dutycycle aanpassen. De frequentie kan je dan op een paar kHz zetten zodat je motoren geen hoorbaar zoem geluid meer maken. Dan flikkeren je leds niet (eigenlijk flikkeren ze dan zo snel dat we het niet kunnen zien)
Die lage frequentie is om de motor op gang te helpen, de lage frequentie zorgt er voor dat er een stroom(hoge) door de motor kan gaan lopen die er voor zorgt dat er voldoende bekrachtiging om de motor aan het draaien te krijgen.
Bij een decoder wordt er op het start moment een puls geven om de motor op gang te helpen daarom kan er met een hogere frequentie worden gewerkt.

zie ook dit draadje

https://forum.beneluxspoor.net/index.php?topic=85951.0

https://encyclopedie.beneluxspoor.net/index.php/Snelheidsregelaar_met_pulsbreedtemodulatie
« Laatst bewerkt op: 27 mei 2019, 10:42:30 door Ronald Hofmeester »

Wim Vink

  • Offline Offline
  • Berichten: 10663
  • Eens komt het goed.
    • MIL MOD
Re: NS modelbaan Hoekdam H0
« Reactie #812 Gepost op: 27 mei 2019, 12:26:45 »
Hoi Ronald,

Ik kan maar 1 ding zeggen:

Met vriendelijke groet,
Wim

bask185

  • Offline Offline
  • Berichten: 818
Re: NS modelbaan Hoekdam H0
« Reactie #813 Gepost op: 27 mei 2019, 12:35:07 »
Citaat
Die lage frequentie is om de motor op gang te helpen, de lage frequentie zorgt er voor dat er een stroom(hoge) door de motor kan gaan lopen die er voor zorgt dat er voldoende bekrachtiging om de motor aan het draaien te krijgen.

Dat heb ik nooit geweten. Dit werd niet vermeld toen ik het vak "aandrijf techniek" volgde.  (y).

Ik zorgde in software er altijd voor dat er een minimale duty cycle op de motor werd gezet om de lage snelheden een beetje te regelen. Maar de laatste keer dat ik dat deed was.... voor een RC tank... en niet voor een treintje

Ronald1974

  • Offline Offline
  • Berichten: 929
Re: NS modelbaan Hoekdam H0
« Reactie #814 Gepost op: 29 mei 2019, 19:58:27 »
Weer begonnen met bouwen.
Het weeghuisje weer een plekje op de baan geven.
In september 2018 had ik de weegbrug met huisje gebouwd.
Heb toen wat tips gekregen en nog wat aanvullende gegevens.
Deze ga ik verwerken in de opbouw van de weegbrug op de nieuwe locatie op de baan.
Hier onder de link naar de bouw van het huisje.
https://forum.beneluxspoor.net/index.php?topic=83612.msg3221937359#msg3221937359

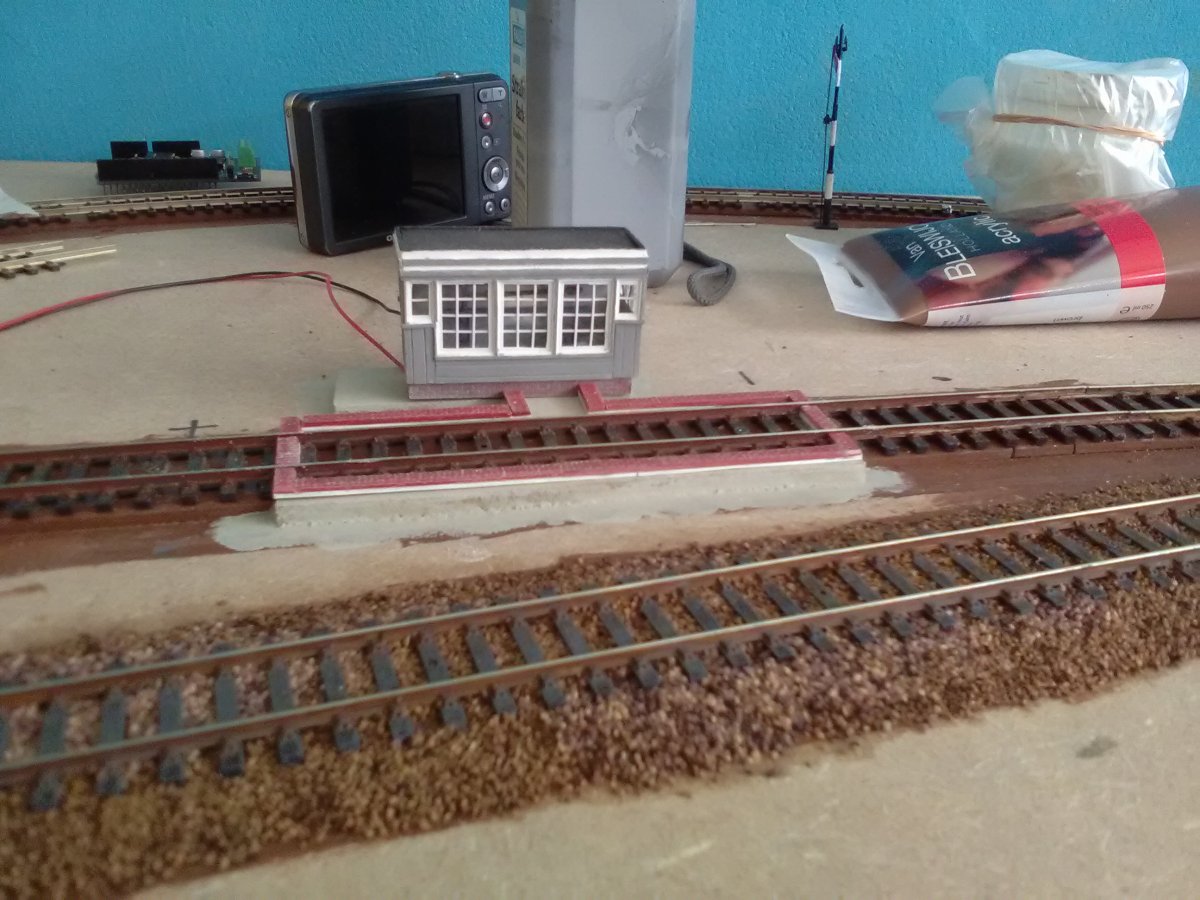

Ben begonnen met de fundering en het metselwerk.







De bakstenen zijn bruin geverfd, als deze morgen droog zijn kan ik ze voegen en op hun plek vast lijmen.



En verder het brug deel gaan bouwen.
Tot de volgende update.

Wim Vink

  • Offline Offline
  • Berichten: 10663
  • Eens komt het goed.
    • MIL MOD
Re: NS modelbaan Hoekdam H0
« Reactie #815 Gepost op: 29 mei 2019, 20:22:17 »
Hoi Ronald,

Dat potje verf wat voor merk is dat? Humbrol?
Kan het niet zien op het etiket. Ik heb heel lang geleden ook geverfd met Humbrol maar tegenwoordig alleen met acryl.
Met vriendelijke groet,
Wim

Ronald1974

  • Offline Offline
  • Berichten: 929
Re: NS modelbaan Hoekdam H0
« Reactie #816 Gepost op: 29 mei 2019, 20:40:16 »
Hoi Wim,

Dat potje verf is Humbrol, verder gebruik ik buiten enamel ook acrylverf.
Eigenlijk alle soorten en merk verf.

Ronald1974

  • Offline Offline
  • Berichten: 929
Re: NS modelbaan Hoekdam H0
« Reactie #817 Gepost op: 01 juni 2019, 14:41:21 »
Even een kleine update.
De weegbrug is weer in zijn geheel hersteld en aangepast.
Moet alleen nog links en rechts een bord plaatsen voor de snelheid beperking van 5km/h voor het berijden van de weegbrug.
Foto zeggen meer.









Tot de volgende update.

« Laatst bewerkt op: 01 juni 2019, 15:52:09 door Ronald Hofmeester »

Wim Vink

  • Offline Offline
  • Berichten: 10663
  • Eens komt het goed.
    • MIL MOD
Re: NS modelbaan Hoekdam H0
« Reactie #818 Gepost op: 01 juni 2019, 14:45:04 »
Het ziet er weer mooi uit Ronald  (y)
Met vriendelijke groet,
Wim

Hans Reints

  • हार्दिक शुभ कामनाएँ مع أطيب التحيات
  • Offline Offline
  • Berichten: 10852
    • sleutelspoor
Re: NS modelbaan Hoekdam H0
« Reactie #819 Gepost op: 01 juni 2019, 15:50:12 »

Hier was de brug nog ingebruik.
Dit forum is net een lopend buffet, je neemt wat je lekker vindt en wat je niet lust laat je liggen.

Eric B

  • Offline Offline
  • Berichten: 3924
  • NS tijdperk III b/c
    • Obdam in H0 op Facebook
Re: NS modelbaan Hoekdam H0
« Reactie #820 Gepost op: 01 juni 2019, 22:58:27 »
 (y) weer Ronald.
Fotodijk(je)
Obdam
Als alles meeloopt hebben we morgen een optocht.

Ronald1974

  • Offline Offline
  • Berichten: 929
Re: NS modelbaan Hoekdam H0
« Reactie #821 Gepost op: 06 juni 2019, 18:47:14 »
Een weekje ziek geweest vandaag  weer wat gedaan.
Eerst de borden gemaakt welke bij de weegbrug worden geplaatst voor de snelheid beperking.





Het volgende is het bouwen van een laadingsmal.
Als voorbeeld dient de tekening op bladzijde 52, 53 en 54 van het boekje spoorwegmodelbouw deel 12 de nederlandse modelspoorweg van Gerad Tombroek.
Op basis hiervan een tekening gemaakt.



Morgen beginnen met de bouw hiervan.
Tot de volgende update.

Joran

  • Offline Offline
  • Berichten: 1358
  • NS tijdperk IV (1981)
Re: NS modelbaan Hoekdam H0
« Reactie #822 Gepost op: 06 juni 2019, 20:20:38 »
Fraaie update weer Ronald  (y)

Wim Vink

  • Offline Offline
  • Berichten: 10663
  • Eens komt het goed.
    • MIL MOD
Re: NS modelbaan Hoekdam H0
« Reactie #823 Gepost op: 06 juni 2019, 20:32:55 »
En alweer een flinke update. Alleen al al die info  (y)
Met vriendelijke groet,
Wim

NS264

  • Offline Offline
  • Berichten: 6366
  • Midland Industrie, NS IV.
    • Midland
Re: NS modelbaan Hoekdam H0
« Reactie #824 Gepost op: 07 juni 2019, 00:31:21 »
Hoi,

Ben zeer benieuwd, zijn interessante spoorse objecten.

Gr Koen.

Klik op de wereldbol naar topic.
Mvg Koen. Betuwse oplossing:'kumt tied, kumt road'.
