Spiraal tips, waar op te letten bij het bouwen

[dvdbrander]

ik blijf deze volgen

[Swiss_fan]

kijk eens op:
www.youtube.com/zwederbaan

Hmm, valt niks te zien, link klopt niet.

mvg Peter

[Ronaldk]

hoi!

Even bij Youtube gekeken en gezocht: denk dat het dit filmpje is: http://www.youtube.com/watch?v=hUquBQxnJpI voor de rest staan er nog meer filmpjes op...

En ook nog maar het draadje eens bekeken.... maar ik blijf de methode met de draadeinden de mooiste en gemakkelijkste vinden...

[nighttrain1]

Chips    sorry, klopt helaas.
Maar niet getreurt. Het volgende klopt wel:
Ga naar www.youtube.com en zoek op "Zwederbaan".
Suc6.

[nighttrain1]

Vervolg.

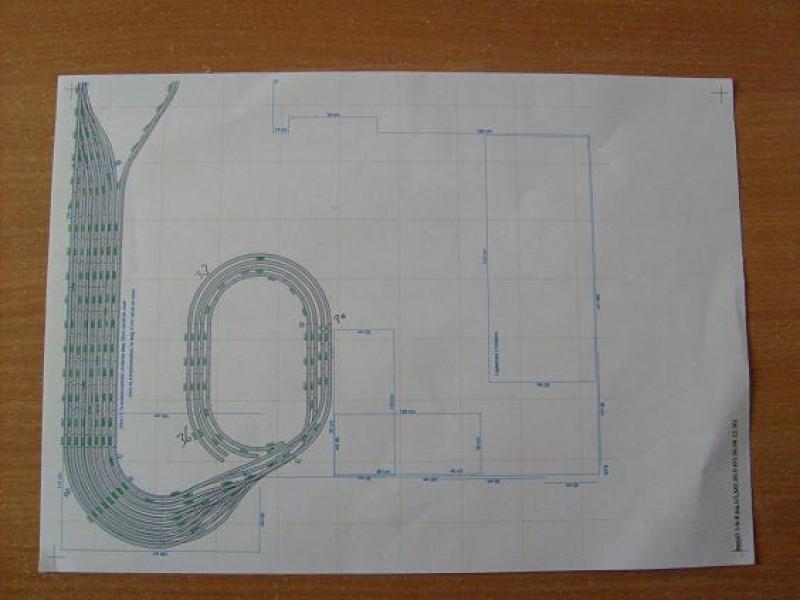

Ontwerp gemaakt met Wintrack.

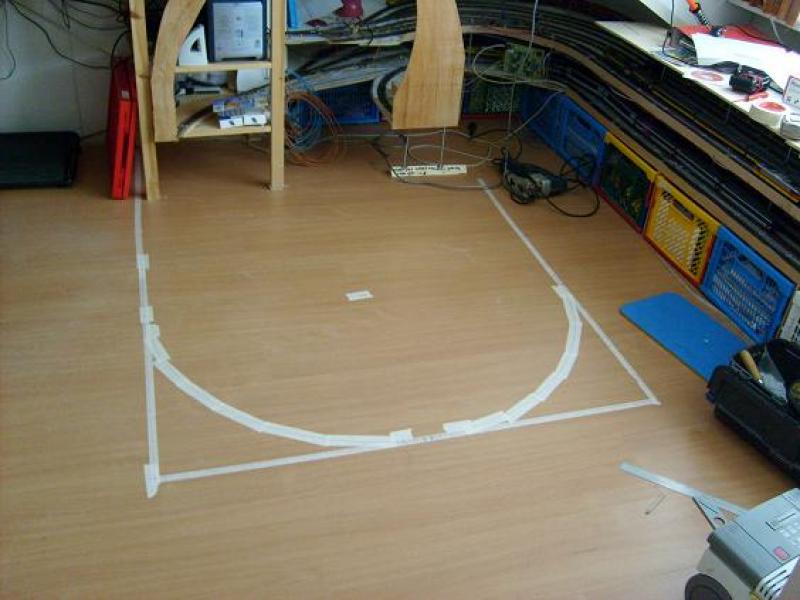

Uitleg op de vloer, wordt best wel groot! =leuk

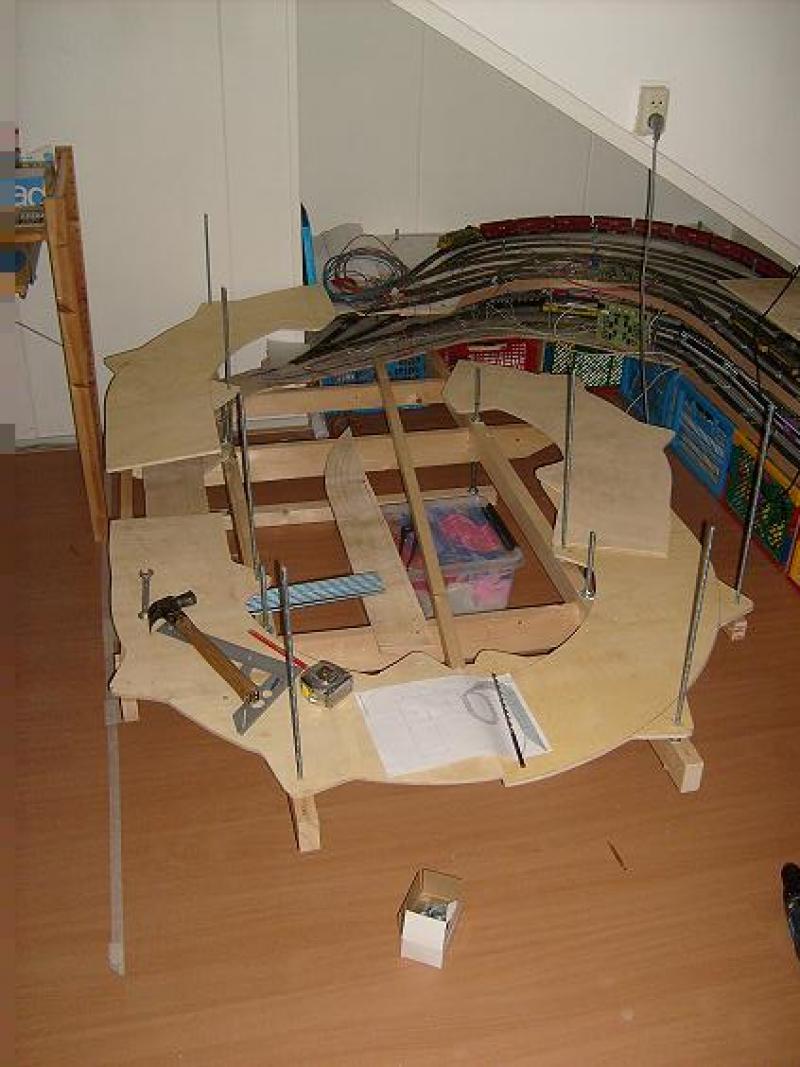

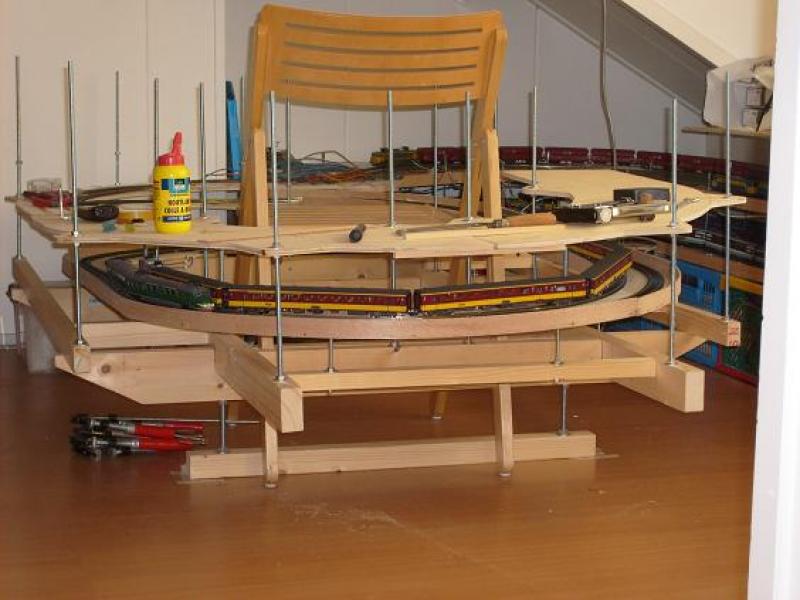

Frame met verstelbare poten dmv M10 draadeinden, poot is feitelijk een balk op de vloer met 2 draadeinden aan elk uiteinde. Frame rust met moeren en carroserie ringen op de draadeinden. Helix in opbouw, passen of alles wel klopt als ik het bedacht had.


Bouwen, passen en testen.

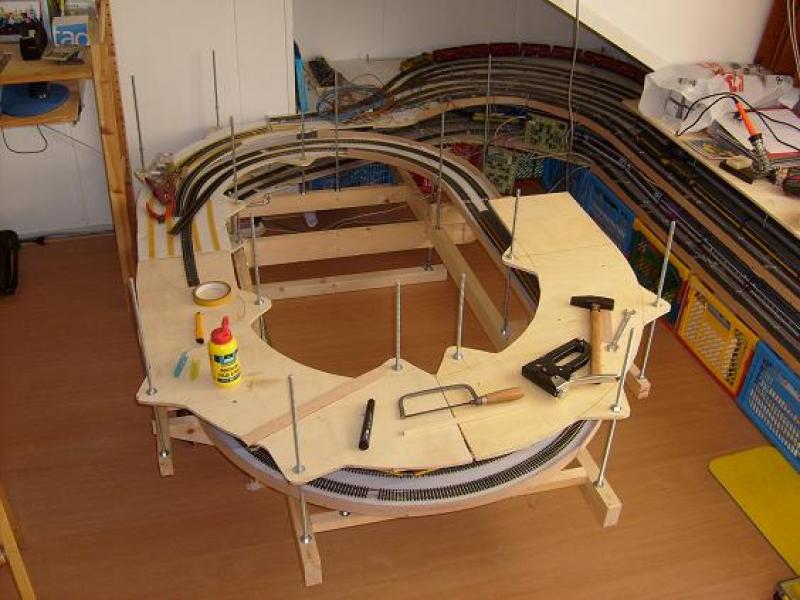

En weer een stapje verder. Valt niet tegen!


Opbouw frame en poten nu duidelijker te zien, wederom testen.

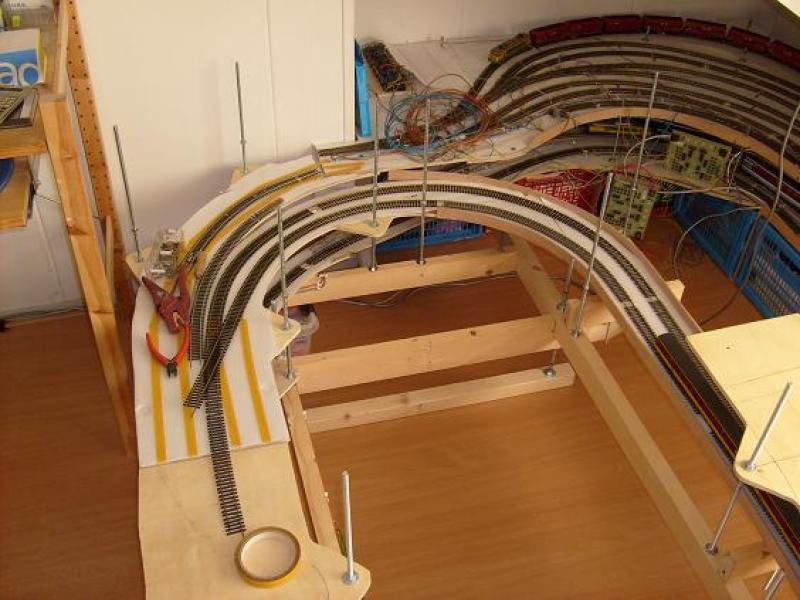

Weer een stukje verder.

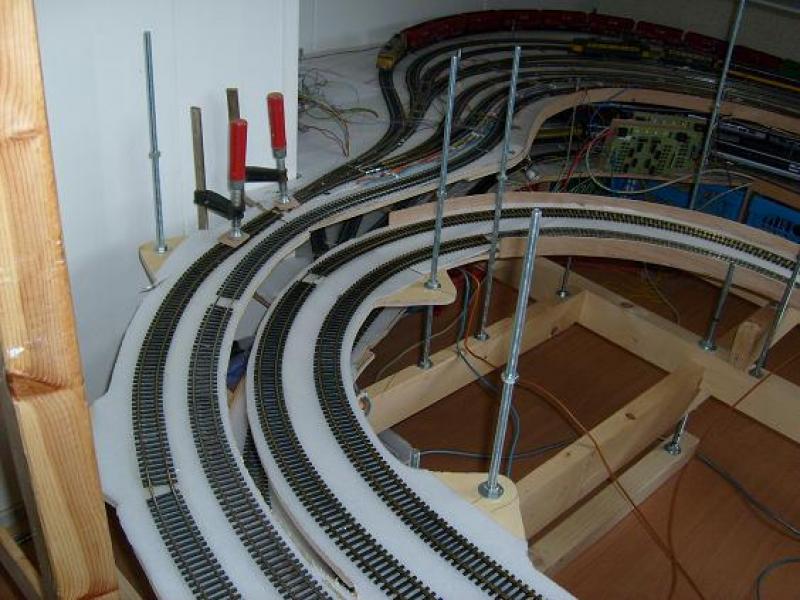

Hout-hout verbinding lijmen, toevallig zit dit onder de rail vast ivm de ruimte.


Nu ook de tijdelijke keerlus erbij gemaakt.

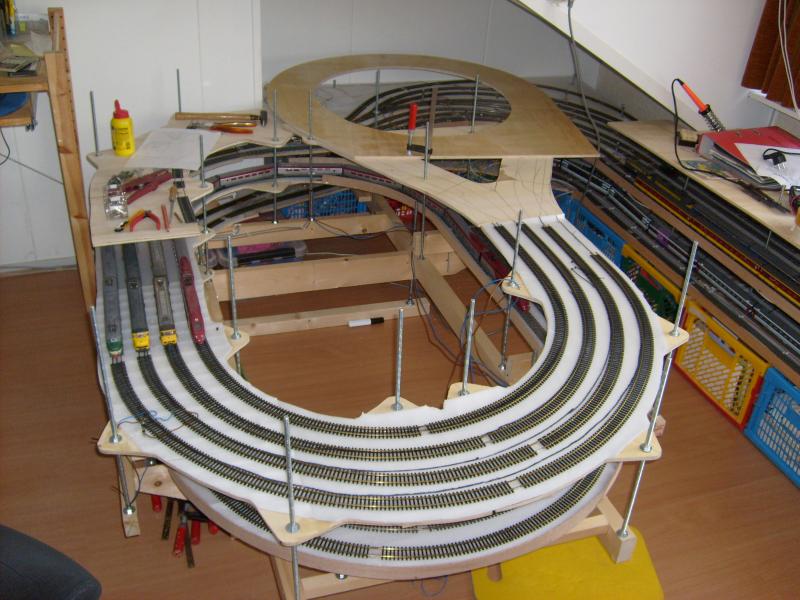

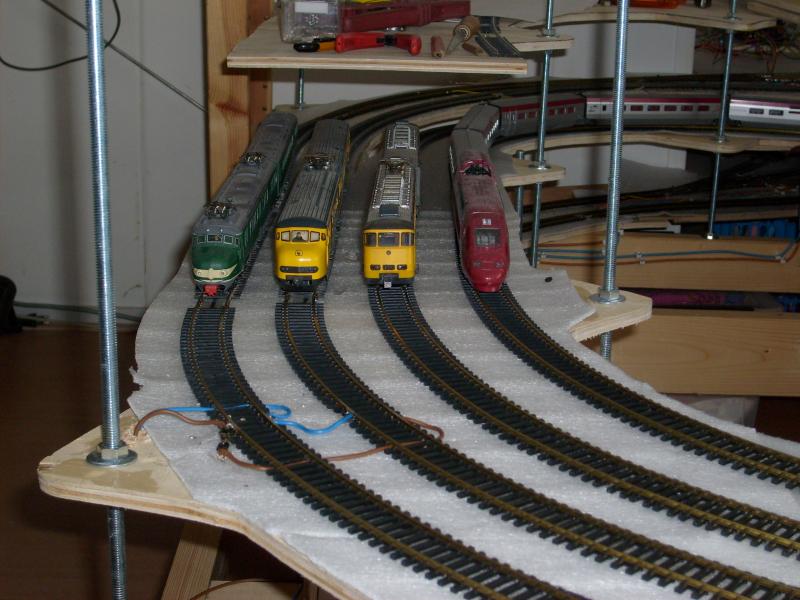

Thalys is onderweg naar schaduwstation op laag 1, je ziet de sluitwagon.
Sprinter is opweg van laag 1 naar de keerlus en daarna naar laag 2.
Plan V komt van de keerlus en gaat naar laag 2, rijdt voor de sprinter.
Hondekop komt uit schaduwstation 2 en gaat via de keerlus naar het schaduwstation laag 1.


Helix functioneel, nu nog even zonder treinen.

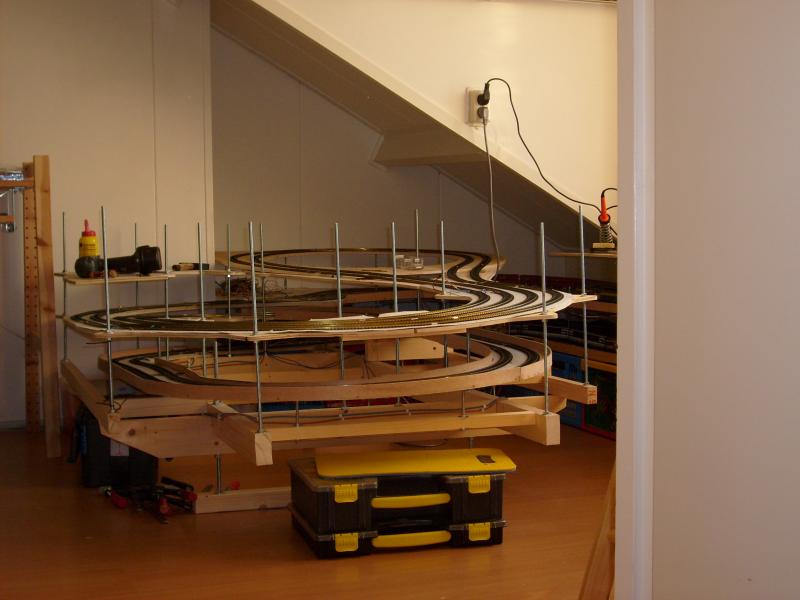

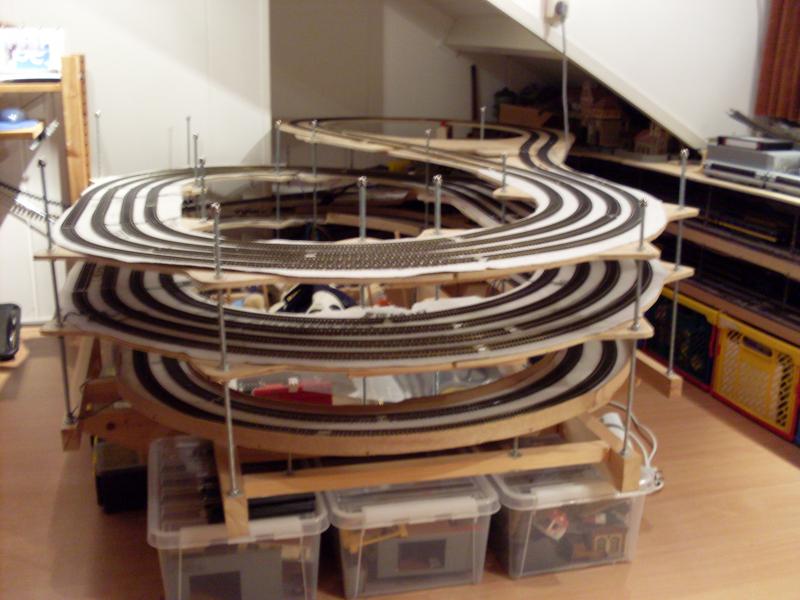

Nog een laag er bovenop, foto vandaag genomen, let op de dopmoeren ,  willen niet zeggen dat dit de laatste laag is, maar als bescherming van de huid, die draadeinden maken van die lekker wonden als je er tegen aan stoot.

Test treinte een rondje zien rijden klik op de volgende link:
http://www.youtube.com/watch?v=MVxu2DIt_A4
link werkt nu wel

In deze helix zitten tot nu toe, 2 stroomkringen, 4 blokken.

Groeten Richard

[Rinus Rups]

Hallo,

Met veel interesse heb ik deze draad gelezen. Zelf wil ik een spiraal bouwen die 70 cm hoogte moet overwinnen in stapjes van 10 cm. I.v.m. ruimte wil ik dat deze spiraal niet breder wordt dan 120 cm.

Nu vraag ik mij af of er uit de praktijk een bepaalde minimale boogstraal is gebleken voor spiralen? Of is het hellingspercentage belangrijker?

Ik kan mij levendig voorstellen dat een lok het al zwaar genoeg heeft de hoogte te overwinnen en dat een krappe boogstraal ( bijvoorbeeld kleiner dan 550 mm) dan teveel extra weerstand oplevert.

Groet,

Rinus

[Ronaldk]

hallo Rinus,

Kijk even in mijn draadje in de eerste post.... http://forum.beneluxspoor.net/index.php/topic,22356.msg334931.html#msg334931 daar staat een link naar een excel-sheet van een zwitserse bouwer die je kan gebruiken voor het berekenen van je spiraal. Het hellingspercentage is belangrijk, maximaal 3.00% de minimale straal? Ik zou niet kleiner gaan dan 419.2mm (Rocoline R3) eigenlijk 481.2 omdat niet alle loks door kleinere stralen dan 420mm kunnen rijden...

Tja... hoe steiler de helling en hoe krapper de boog hoe minder wagons de lok omhoog kan trekken.... dat is evenredig aan elkaar....

Groeten Ronald K.

[Rinus Rups]

Ronald bedankt!

Ik had dat draadje al geraadpleegd. Erg nuttig.

Zelf gebruik ik Marklin K Rails. Je info gebruikende, zou ik dan een buitenbocht radius 553.9 (grote cirkel 1) mm kunnen hanteren en een binnenbocht van flex rails die daar iets binnen ligt. Met een beetje passen en meten blijf ik dan binnen de 120 cm voor de complete spiraal.

Nu wil ik wel met 6 rijtuigen 1:87 rijtuigen kunnen rijden. Wellicht is het voor een probleemloze operatie dan beter te gaan voor een 618.5 mm buiten bocht en 553.9 mm binnen bocht (grote cirkel 1&2). Dan kom ik natuurlijk wel buiten de 120 cm uit. Aan de andere kant kan je dit soort dingen maar beter in één keer goed doen i.p.v. er na de bouw achter komen dat je loks het niet trekken.

Aangaande de hellingspercentage wil ik er naar streven niet boven de 2,5% uit te komen. Volgens die Excel sheet op de door jou genoemde site moet dat lukken.

Groet,

Rinus

[Ronaldk]

Hallo Rinus,

6 rijtuigen is op zich niet zo heelveel... Je zou nog even kunnen spelen door een straal kleiner te nemen dan die van 553.9 (ik weet niet zo de maat) Ik heb zelf een spiraal van 542.8 buiten met binnen 481.2mm en dat gaat goed met een behoorlijke sleep... en je kan nog wat spelen met de ruimte tussen de niveaus zelf heb ik 85mm, dat kan naar 80 maar dan zonder pantograaf omhoog...

Succes!

Groeten Ronald K.

[Rinus Rups]

Hallo Ronald,

Als ik een 553.9 mm als buitenbocht neem en een binnenboocht van +/- 481 neem kom ik uit op hellings percentages van 2.5 en 2.9% en een spiraal afmeting van 130 cm diameter (model Gleiswendel).

Dat is volgens jou goed te doen met een sleep van 6 rijtuigen?

Enkele van mijn modellen (Roco Aln 442 en de Roco Rh 1044 met flink wat rijtuigen in het bijzonder) had bijzonder veel moeite met hellingen op mijn vorige baan, vandaar dat ik er voor wil waken dit probleem nu weer te krijgen.

[Ronaldk]

Ik weet niet wat de hellingen van je vorige baan waren Goed... Wat is de hoogte tussen de niveau's? Kan je daar nog wat mee spelen? de 2.5 zou ik dan gebruiken om te stijgen en de 2.9 voor te dalen.  Op zich is 6 rijtuigen niet veel, maar hangt ook een beetje af of er meer weerstand is door slepers voor de binnenverlichting, enz... En als je het inderdaad op save wil gaan: toch een groter diameter nemen... Wat is trouwens een behoorlijke sleep?

Groeten Ronald K.

[Rinus Rups]

Ronald,

Bedankt. Ik ga het gewoon bouwen met de grote boogstralen (618.5 mm buiten bocht en 553.9 mm binnen bocht ).  Ik wil op safe spelen.

Het viel mij op dat je voor een spiraal van 7 lussen al snel 70 plaatjes nodig hebt (volgens het recept op gleiswendel). Dat is echt veel. Bovendien krijj je bij de standaard 120*62 platen echt veel snijverlies.

Ik denk dat ik dit maar ga uitvragen bij een houtbewerkingsbedrijfje. Hoe heb jij dit aangepakt?

Groet,

Rinus

[Deetrein]

Rinus,
ik heb nog geen spiraal gebouwd, maar wil het op de volgende manier gaan doen:

http://www.nexusboard.net/showthread.php?siteid=2408&threadid=154725

hopenlijk is je kennis van de duitse taal voldoende
Erich

[Ronaldk]

Het viel mij op dat je voor een spiraal van 7 lussen al snel 70 plaatjes nodig hebt (volgens het recept op gleiswendel). Dat is echt veel. Bovendien krijg je bij de standaard 120*62 platen echt veel snijverlies.

Dat snijverlies valt wel mee... de standaard platen in de bouwmarkt van 120x61cm zijn namelijk halve platen.... de hele platen meten 1220 x 2440mm / 2500mmm.

Ik denk dat ik dit maar ga uitvragen bij een houtbewerkingsbedrijfje. Hoe heb jij dit aangepakt?

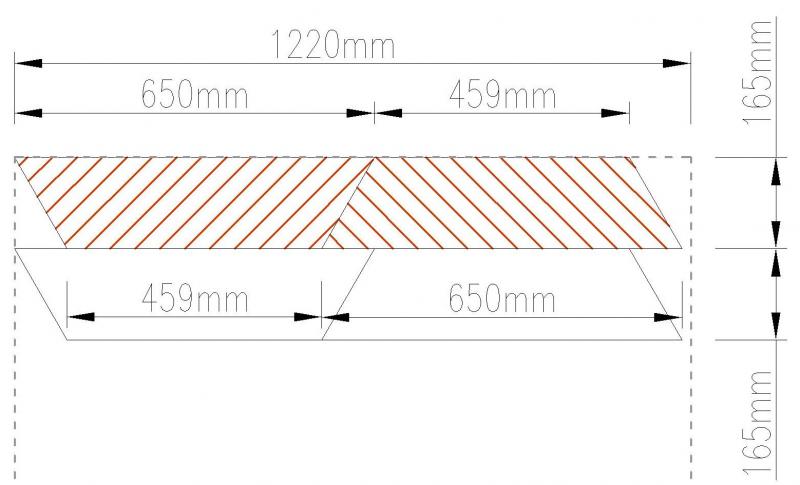

Bij de houthandel heb stroken laten zagen van 165mm breed met een lengte van 1220mm. Zelf heb ik met een afkortzaag / zaagtafeltje op maat gezaagd. Volgens onderstaande shema-tje...



Eigenlijk heb ik zoveel mogelijk houtwerk laten zagen bij de houthandel. Dit hebben ze bij mij op basis van een offerte gedaan, al het hout en zagen in één prijs.

Succes

Groeten Ronald K.

[Rinus Rups]

Nou, mijn eerrste spiraal is ook af! Resultaten zijn hier te vinden http://forum.beneluxspoor.net/index.php/topic,27657.0.html

Ronald bedankt voor je hulp. Met jou tips en de "Gleiswendel site" is het prima gelukt.

Wat mij wel opvalt is dat de maten die uit dat programma komen rollen voor de max. diameter van de buitenring wel erg aan de forse kant zijn. Het is eerder een ovaal, wat natuurlijk komt omdat we het over een zeskant hebben.
