Oersik etsplaat spoor 0, bouwverslag

[WesleyMunnik]

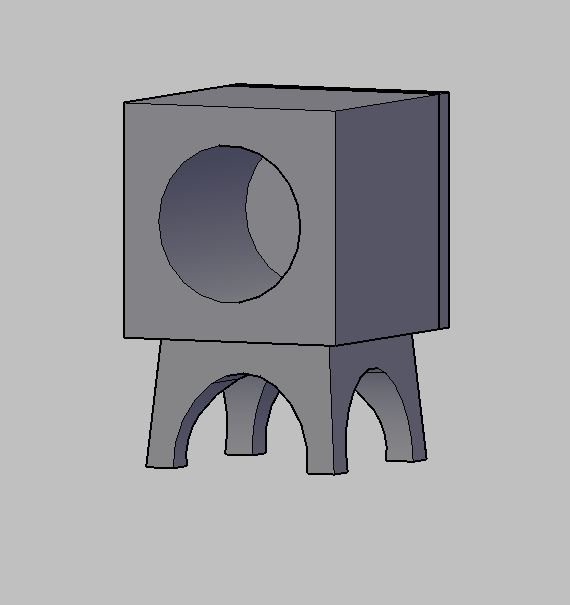

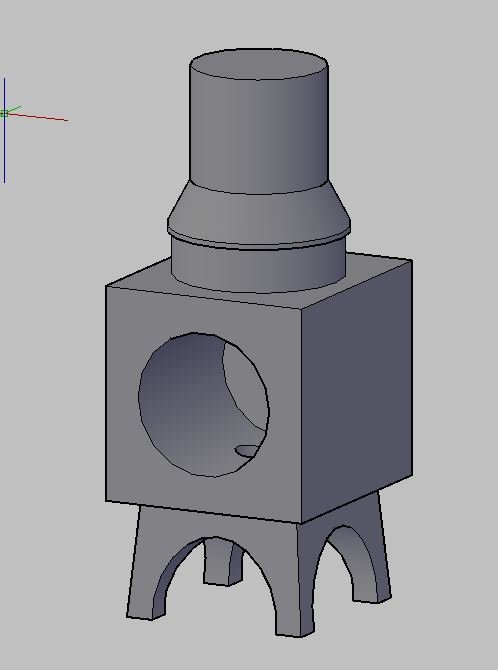

Zo weer een uurtje tekenen achter de rug en de Hoek lampen van de oersik zijn getekend. Wel moet zelf hier een hengel op gesoldeerd worden van 0,3 mm messing draad. Dit is te fijn om te gaan printen.





Ook hier weer zit er een gaatje om de draadjes van een lampje te kunnen doorvoeren.

Om de kosten te drukken wil ik kijken of ze in een setje van 4 met de andere 2 lampen en zo de kosten laag te houden.

Met vriendelijke groet,

Wesley

[roadster36]

Hallo Wesley,

Sorry, maar deze vind ik kwa details toch wel duidelijk minder.

[WesleyMunnik]

Hoi Roadster,

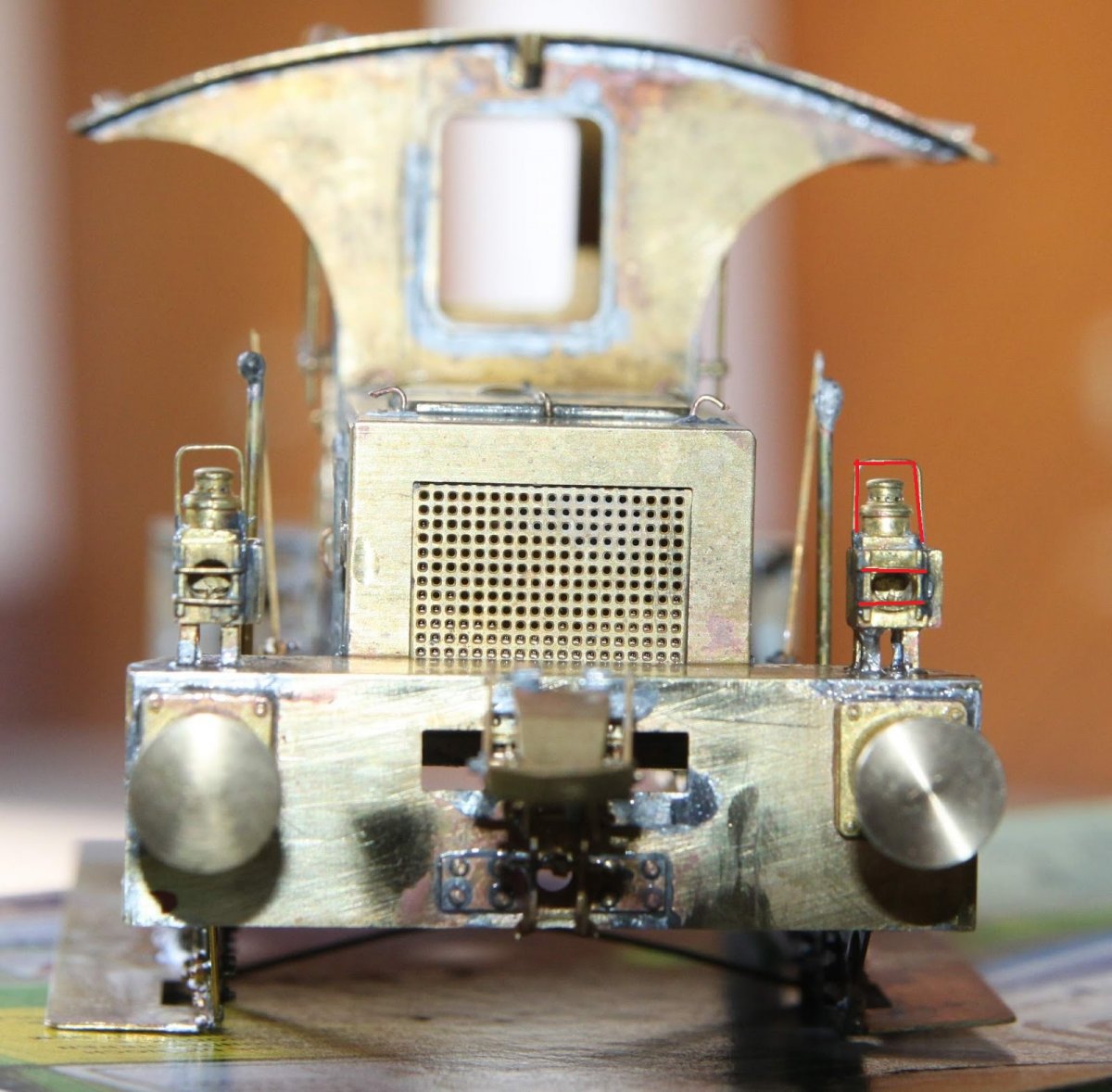

Die mening deel ik ook, echter de details welke erop horen ( rood op Erwin zijn foto) zijn de fijn voor de eisen van shapeways. Deze zullen naderhand doormiddel van fijn messing draad 0,2/0,3 mm oid er zelf opgemaakt moeten worden.



Met de cilinders bovenop de lamp, ben ik nog bezig met aanpassen. Dit wil ik nog anders tekenen.

Groetjes,

Wesley

[FritsT]

Dit zijn de lampen op de Philo Oersik.

IMG_5039 by Nulpunt0, on Flickr

IMG_5040 by Nulpunt0, on Flickr

IMG_5041 by Nulpunt0, on Flickr

[Noud]

Wesley,
Is het een idee om de basismet d mogelijke details in messing te printen, de ontbrekende details erop te solderen en het geheel vervolgens af te laten gieten?
Ik heb ervaring met dit soort werk en wil je er best bij helpen. Frits heeft de ervaring vast ook.
Voor je dan verder gaat......ik zie nog wel wat mogelijkheden die het moedermodel om te bewerken. Grtjs.

[1795]

Bij Philotrain zijn de draadjes er ook naderhand op aangebracht, dus als je er gaatjes in kunt maken (of desnoods putjes, dan kun je boren) is het toch prima.
Ik kan mij niet voorstellen dat de draadjes gegoten kunnen worden.

ALs het kan, de luchtgaatjes bovenop de "schoorsteen" erbij tekenen?? (putjes, of gaatjes??)

Wel zou het bij de grotere loklampen mooier zijn om de frutsels (scharnier, sluiting) erbij te tekenen. Desnoods wat groter??
Ook hier putjes/gaatjes als luchtgaatjes op de schoorsteen als het mogelijk is..

groeten

Edwin

[FritsT]

@ Arnoud en Wesley,

drie is teveel, dus als jullie samen het op kunnen lossen.

Frits.

[WesleyMunnik]

Noud,

Bedankt voor je aanbod, ik hou hem even in het achterhoofd.

Na de foto's van Frits de lamp direct maar in de digitale kliko gegooid, leek er in de verste verte niet op. En direct weer aan het tekenen gegaan.

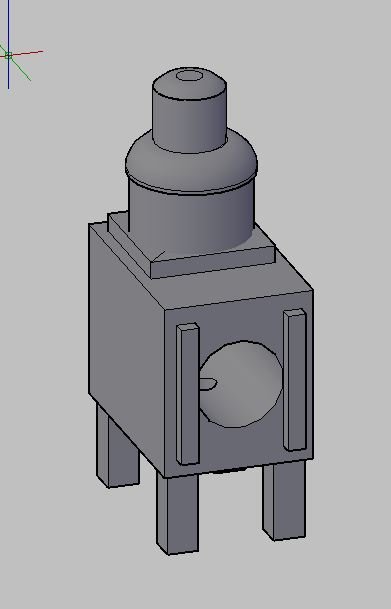

Hier zou voor het handvat en de 2 tralies voor het rode glas met dun messing draad geknutseld te moeten worden. Denk dat je dan een prima lamp heb.
De pootjes zitten er tijdelijk onder hier ga ik nog andere voor tekenen.

Groetjes,

Wesley

[peterha]

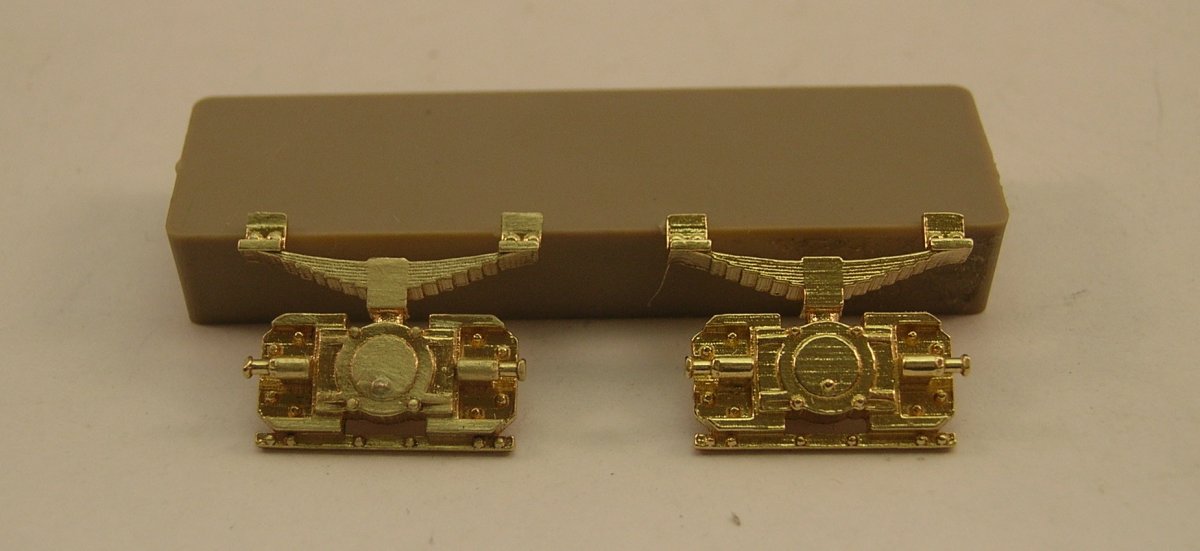

Vanmiddag de 4 aspotten voor de Oersik (schaal 0) binnengekregen.

Op de foto is goed te zien dat het geprint is; je ziet wel degelijk de streepjes.


De aspotten hebben aan de achterkant een pasnok en als je de aspot goed in de zijkant drukt, past het meteen prima.

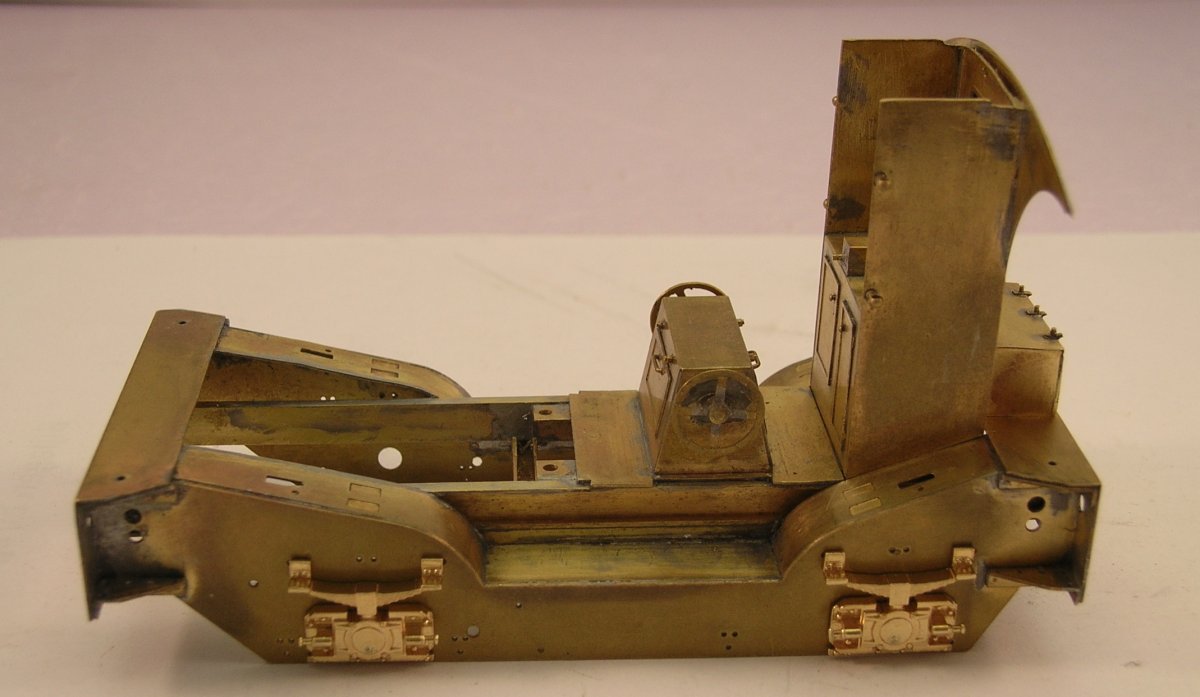

Hier een foto van twee aspotten (rechtstreeks uit de verpakking) op de zijkant van de oersik.

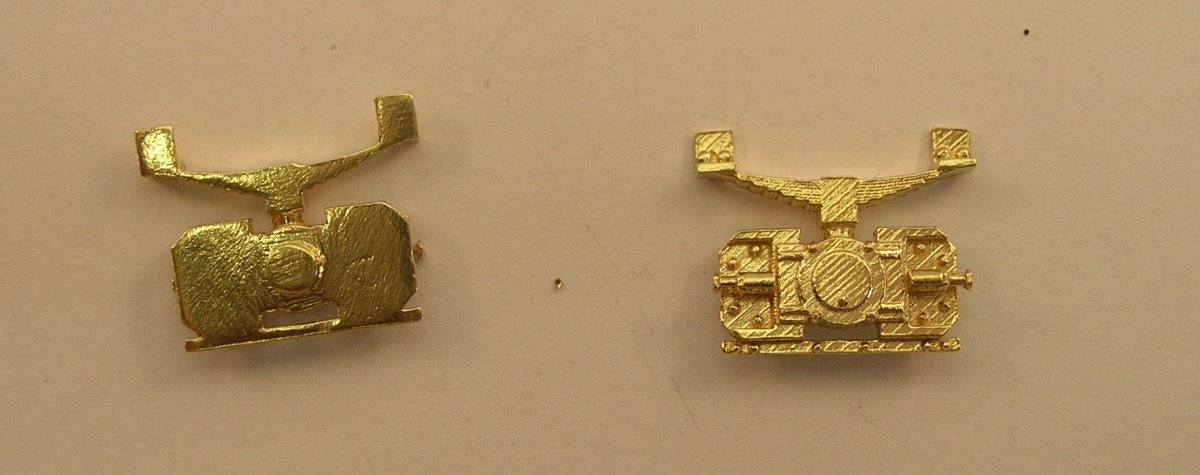

Hier een foto van een aspot (links) waarvan ik met een klein/fijn sleutelvijltje de zichtbare streepjes wat heb weggevijld en bij de rechter nog niet.


Maar al met al 'smoelt' het goed op de loc, ook omdat het diepte heeft.

[FritsT]

Doe er eens een dun laagje zijdeglans zwarte lak over.

[peterha]

Het is de bedoeling dat de loc uiteindelijk toch nog gespoten gaat worden; dan komt er sowieso een laagje lak/verf overheen.

[FritsT]

Ja, dat snap ik, maar als we nu kunnen zien hoe het gietdeel er uit ziet als het gelakt is, is dat een stimulans om te zeggen...doorgaan met deze methode.

[roadster36]

Duidelijk beter alleen het bolle kapje boven op de lamp nog iets breder maken
Het bovenste is een iets breder schijfje die er boven op ligt.
op je eigen foto van het messing exemplaar duidelijk te zien.

[becasse]

Ha Peter,

Cool! Jij durfde het aan! Ik ben ook wel overtuigd, al is het strepenfestijn nog wel een uitdaging in 1, vermoed ik.

Michiel

[peterha]

@Frits,
Ah, op die manier. Zal ik eerst 'even' mijn spuitspullen tevoorschijn moeten halen.

@Michiel,
Misschien heb je in 1 wel meer mogelijkheid om de streepjes wat weg te vijlen.
