Oersik etsplaat spoor 0, bouwverslag

[WesleyMunnik]

Tof dat je ons zo kan helpen!

Groet Jaap

Is een deel van de hobby zullen we maar zeggen, Thanks Jaap

[roadster36]

ziet er inderdaad top uit

[1795]

foto's van een loklamp. Zo'n sluitlantaarn heb ik niet, daar kan ik niet mee helpen.. Misschien iemand anders?

[Ivo tB]

Wesley,

Je maakt mooie dingen. Ik ben benieuwd hoe de onderdelen in messing eruit zien. Ik heb wel FUD en FXD prints van Shapeways, maar ik ben er gezien de geribbeldheid van sommige vlakken niet heel erg enthousiast over. Dus ik ben wel benieuwd naar de messing uitvoering.

Een onderdeel dat ik nog niet genoemd zie en dat zich hier mogelijk ook voor leent zijn de 3 seinijzers die onder het dak zitten. Eén aan de voorkant en twee achterop. Dat is volgens mij nogal een typisch NS ontwerp net als de lantaarns en sluitlantaarns.

mvg,
Ivo

[becasse]

Ha Ivo,

Daar heb je zeker een punt. Frits met zijn leuke voorraad heeft dan wel allemaal Philo-onderdelen, die bestaan helaas niet in spoor 1. Dus lampen, bufferts en sluitseinijzers zijn ook typische NS onderdelen die je als gegoten onderdeel niet kan missen eigenlijk. Of je moet met een knock-off Duitsche variant zien te leven (daar ga ik zéker vrede mee hebben).

Ik zit te dubben of een in kunststof geprint onderdeel misschien gebruikt kan worden als oermodel voor een gegoten onderdeel. Ik sprak Rainer Herrmann, (Spur1werkstatt.de) en hij weet een adres waar je voor €3,00 per onderdeel een messing variant kan laten nagieten. Hoe dat werkt, geen idee, maar het is een optie als dat met die sjeepwees niets wordt...

Michiel

[Marc tramt]

Hoi Michiel,

Benader Sven (van de Tramfabriek) eens. Hij heeft ervaring met 3D-onderdelen printen en die vervolgens laten afgieten in messing. Voor een perfecte maatvoering moet je nl. ook rekening houden met de krimp van het messing gietwerk. Enfin, Sven kan (en wil) je vast verder helpen.

Marc

[FritsT]

Binnen dit bouwproject bestaat de kennis al.

Printen in messing betekent printen in kunstwas en dat wasmodel (superglad !) gebruiken als model voor de messing gietmal. Dus je print 1x en dat model gaat verloren.
Maar juist ook omdat de onderdelen in Spoor 1 er niet zijn is er de weg ingeslagen om onderdelen "zelf" te gaan maken en heeft Wesley zich aangemeld. En vanzelfsprekend kwam dan ook de vraag om de onderdelen in messing te "printen".
Dat plastic printspul  wil ik, als messing modelbouwer, gewoon niet. Kost iets meer, maar dat heb ik er persoonlijk voor over. Leg je de lat lager, ook goed. Ieder zijn budget en wens.

Een mooi voorbeeld van CAD tekenen, printen in was en afgieten..George Kohs (Kohs and Company)
https://www.kohs.com/UP_Challenger/UP_Challenger_Sample_1/UPC_Sample_1_photo-22.html

En nee....ik heb geen kasten vol met Philo onderdelen. Overigens heeft/had Philo ook lang niet alle onderdelen die ik voor mijn projecten nodig heb. Zelf maken is meestal het devies en soms, ja soms, ligt er wat in mijn voorraad. Let wel, veel Duits, Zwitsers, Onbekend, maar heeeeeel bruikbaar als je niks hebt.

Krimp: altijd 4% aan houden. Kan je navragen bij de specifieke gieter.



Frits.

[Marc tramt]

Binnen dit bouwproject bestaat de kennis al.

Printen in messing betekent printen in kunstwas en dat wasmodel (superglad !) gebruiken als model voor de messing gietmal.

Ik zou er tòch een berichtje aan wagen want Sven werkt anders en met een fraai resultaat, zie zijn Tramfabriek-werk. Informeren kan toch geen kwaad?

Marc

[becasse]

Ha Frits,

Je bedoelt dat die shapeways Prints dus super strak en glad afgeleverd worden? En dus gegoten door hunnie? Dat is dan idd de prijs wel waard.

Ik was bangdat je misschien een een ribbelig messing amorf klopje kreegvoor de hoofdprijs.
Een lamp is dan idd het kroonjuweel..

Sven heb ik tijdens rail nog gesproken en zal hem eens vragen naar zijn ervaringen.

Michiel

[FritsT]

Hoe en door wie ze het laten doen weet ik niet. Mijn ervaring bij andere printers is dat ze het elders laten afgieten. Ieder zijn vakmanschap.
Maar je kan dus wel degelijk ribbelig messing kunt krijgen als je niet de goede weg bewandelt.

Wat ik wel wil zeggen is dat het kan. Het holle wiel van George Kohs laat het zien en dat zal Sven beamen.

Dus net zoiets als de wielen in spoor 1. Als ze niet kan vinden, moet je ze laten maken. Maar dan ben je wel even met iets anders bezig dan een kitje bakken. Dan heb je het ook niet meer over de prijs, maar over het creatief resultaat waarbij de financieren vanzelfsprekend wel een rol speelt. Alles is te maken en hoe groter de partij, hoe goedkoper. Dat is vaak het dilemma voor de hobbyist.

[rolfm]

Mijn voorkeur gaat ook sterk uit naar messing onderdelen maar ik las op het webblog van Jaap Dekker dat er toch wel wat haken en ogen aanzitten bij het laten "printen" in messing bij Shapeways
Hij heeft daar de voorste loopstel van zijn in aanbouw zijnde NS5500 laten "printen" in messing. Zie ook http://www.jnmjdekker.nl/428545095
Nu is dat in mijn optiek niet het meest voor de hand liggende onderdeel om te laten printen maar een aantal bevindingen zijn toch wel van belang om (wellicht) rekening mee te houden.
Hij geeft oa aan dat:
- De kwaliteit van de oppervlakte valt eerlijk gezegd wat tegen: het is ruw en streperig.
- De detaillering is niet geweldig, maar acceptabel
- Ik heb het model nagemeten en de maten klopten niet. Ze waren ongeveer 4% te groot. De tip om met 105% aan te leveren was dus niet correct.

Nu ga ik ervan uit dat Jaap voor Raw Brass heeft gekozen en geen Polished uitvoering dus de eerste opmerking is wellicht logisch.

Gr Rolf

[WesleyMunnik]

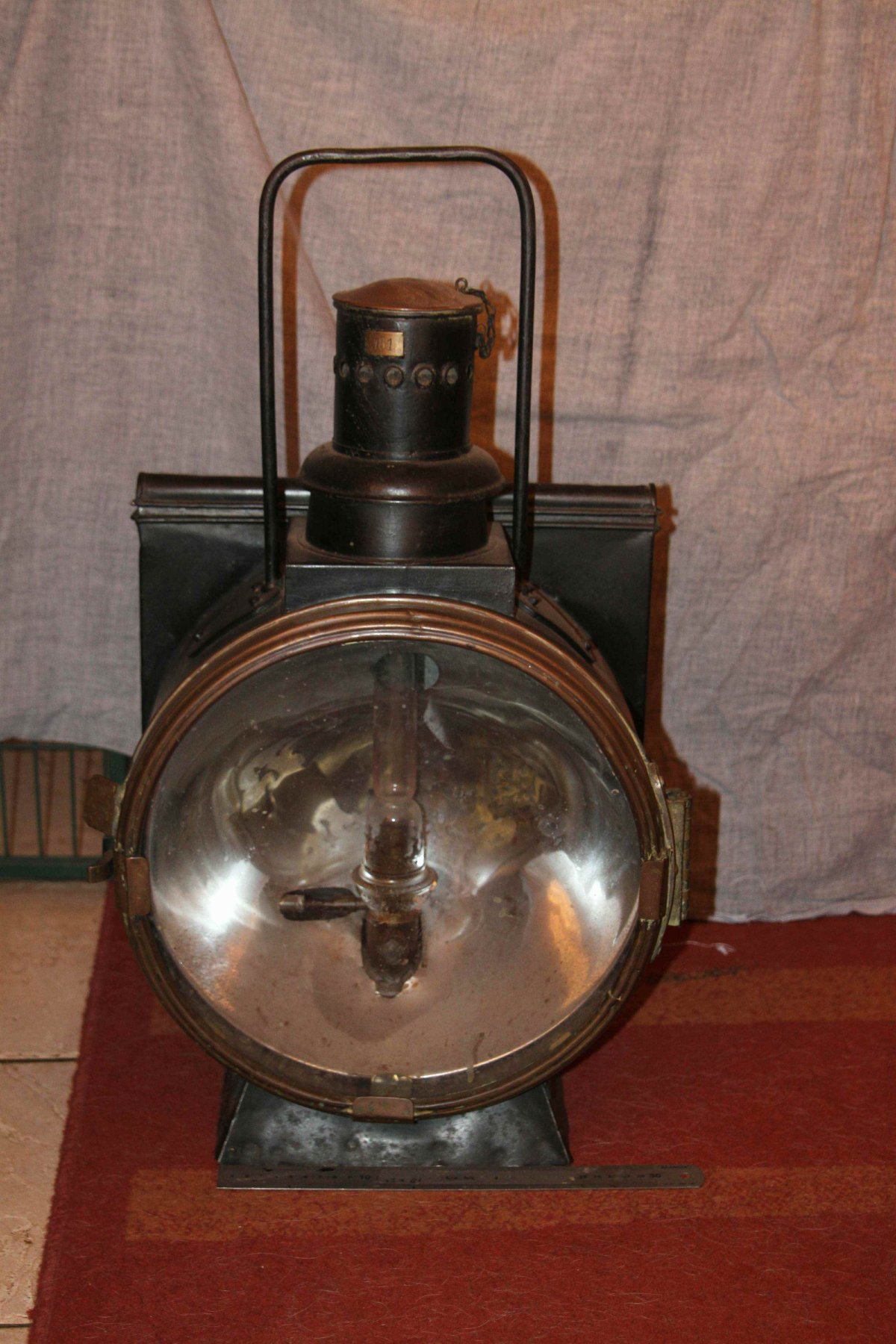

Zo ik heb weer weekend dat betekend dat ik weer wat tijd heb voor het tekenen van de oersik onderdelen. Van Erwin diverse foto's met maten ontvangen van zijn locomotieflamp, hiermee hoop ik hem na te kunnen maken wat wel lukken moet.

Zodra er wat te zien is komt het uiteraard hier weer op het forum.

Groetjes,

Wesley

[WesleyMunnik]

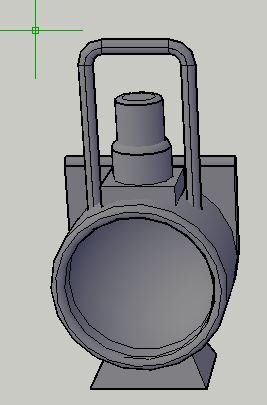

Zo na een kleine 2 uur tekenen en aanpassen tot print/gietbare exemplaren is het volgende eruit gekomen.



Diverse details welke op de lamp horen zoals scharnieren etc heb ik niet kunnen aanbrengen daar dit te klein in en dus afgekeurd wordt bij shapeways.

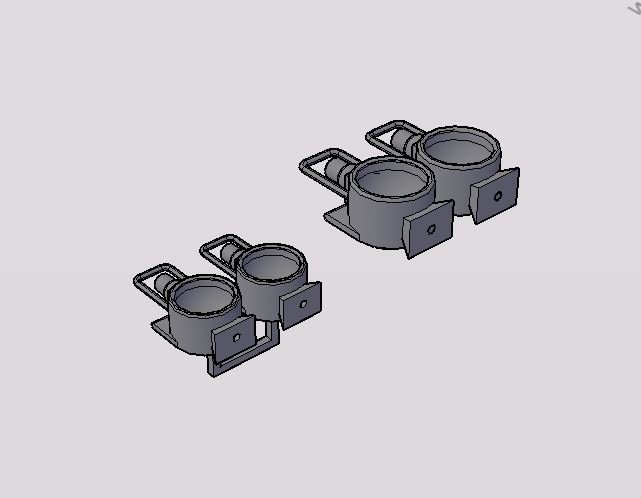

De lampen welke ik nu getekend heb zijn per 2 te krijgen, des gewenst kunnen de setjes altijd groter gemaakt worden.
Ze zijn ook voorbereid voor verlichting, onder in de lamp zit een 1 mm gaatje waar de draadjes doorgevoerd kunnen worden.


En dan de andere lampen de sluitlampen, hiervoor wil ik in de komende dagen naar het utrechts archief gaan om te kijken of daar tekeningen te krijgen zijn. Zodat deze ook getekend kunnen worden.

En dan de shapeways linkjes,

Spoor 1

https://www.shapeways.com/product/CFNKKRA68/stoomloc-frontseinlamp-set-van-2-spoor-1?optionId=65221220

Keuze uit de volgende materialen FUD, FXD, HDA en Raw Brass

Spoor 0

https://www.shapeways.com/product/M3WCJXAED/stoomloc-frontseinlamp-set-van-2-spoor-0

Keuze uit de volgende materialen FUD, FXD, HDA, Raw Brass

Groetjes,

Wesley

[Edsko Hekman]

Je bent goed bezig Wesley!

[roadster36]

geweldig Werk Wesley
dankjewel.
