Auteur Topic: Albulabahn in H0m  (gelezen 18489 keer)

mwdb

  • Offline Offline
  • Berichten: 308
    • Albula-modell forum
Re: Albulabahn in H0m
« Reactie #90 Gepost op: 24 januari 2020, 23:16:28 »
Nu we als Zwitsers-Smalspoor liefhebbers een eigen hoekje hebben gekregen, zag ik dat het alweer lang geleden is dat ik iets heb laten zien.
Nadat Filisur 2.0 grotendeels afgebouwd is, was het dit najaar tijd om eindelijk weer iets te doen aan St.Moritz.
Eindelijk, want dit station is al in 2009 gebouwd en in grote lijnen bedrijfsklaar.
Wat er met name nog ontbrak zijn de fijnere details zoals wissellantaarns en natuurlijk de bovenleiding.
Bovenleiding is veelal een heet hangijzer en wordt logischerwijze als laatste stap van de bouw van een baan beschouwd.
Niet geheel juist overigens, ten eerste is de planning van de bovenleiding reeds bij de eerste aanleg van het sporenplan noodzakelijk, anders kom je later niet uit. Ten tweede zullen de echt fijne details onder de bovenleiding moeten worden aangelegd, want je beschadigt dat bij het draden trekken en solderen. Dus bv. wissellantaarns, hoe lastig ook, pas plaatsen nadat de bovenleiding hangt.

Het station bestaat uit 3 segmenten, waarbij ook de bovenleiding relatief eenvoudig van elkaar te scheiden is dmv kleine haakjes en oogjes.

Hieronder een willekeurige selectie van een aantal foto's waarop te zien is hoe het eruit gaat zien.

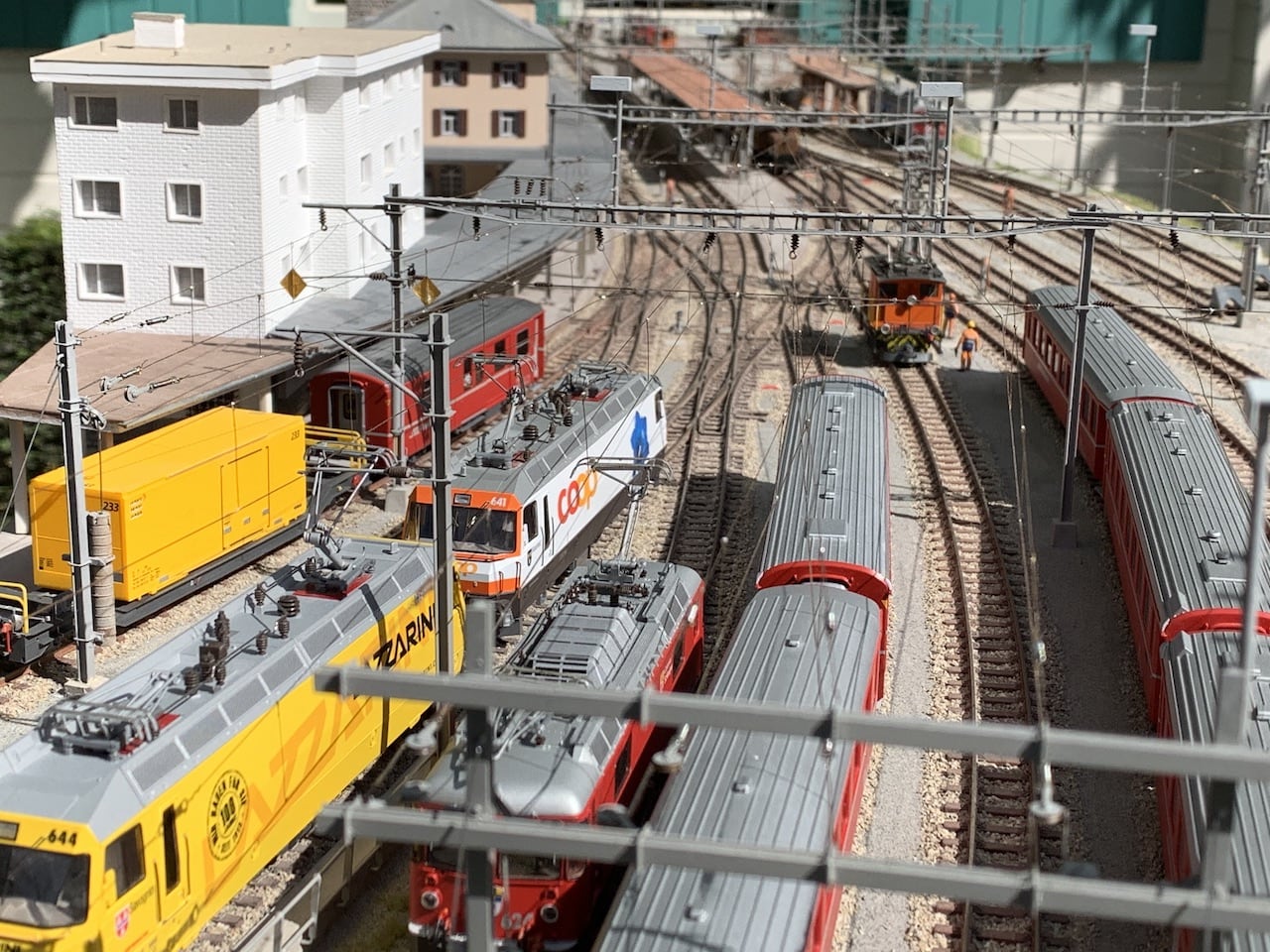

Overzicht waarbij het linker deel alleen nog maar met rijdraad is overspannen:zo kun je alvast proefrijden en de draden mooi afstellen:





Hier is het zgn. Berninadeel inmiddels ook voorzien van een "Tragseil".
In St. Moritz komen twee stroomsystemen samen: het "Stammnetz" deel van 11kV wisselstroom en "Bernina"deel van 1000V gelijkstroom.
Dat zie je hier aan de rechtse zijde:



De nieuwste Allegratriebzug, deze is geschikt voor 2 stroomsystemen, zodat deze dus zonder problemen door kan rijden tussen de beide systemen:







Ook aan allerlei details moet worden gedacht, zoals hier tweetal rijdraadisolatoren:



En een Schaltposten, zoals deze overal rondom stations voorkomen, veelal aan de specifieke locatie aangepast:



Het is nog best lastig fotograferen want de draden zie je niet zo goed. Dit voorjaar zet ik bij gunstig weer de modules buiten en dan bij daglicht foto's maken.
De bovenleiding bestaat uit een rijdraad van 0,3mm en een bovendraad met hangers van 0,2mm, beide van een bronsdraad legering met hoge treksterkte en bovendien heel goed te solderen.
Alle dwarsdraden, trekdraden en uitleggers ("Spurhalter") zijn gemaakt van snaren 0,3 en 0,4mm.
De rijdraad en hangdraden zijn met miniveertjes op resp.150 en 100gr. afgespannen.
De bovenleiding is zo heel robuust tegen ongewild haken. Daarnaast is er een strikt "lange mouwen verbod" want die blijven natuurlijk heel gemakkelijk hangen.


Groeten, Michiel.
RhB / H0m-Dubbeldeklayout / Peco/Shinohara/Zelfbouwrails/DCC/Xpressnet
http://forum.beneluxspoor.net/index.php/topic,70833.0.html

Martin Hornis

  • Offline Offline
  • Berichten: 1030
Re: Albulabahn in H0m
« Reactie #91 Gepost op: 25 januari 2020, 00:00:31 »
Mooie impressiefoto's met oog voor details. Op de 4e foto staat aan de rechter kant een groen tonend sein. Klopt dat wel?
Märklin K-rails met boogstralen > 500 mm; NS-lichtseinen met cijferbak: 4, 6 en 8 in één bak; iTrain; Intellibox I; OC32; eigen treindetectiesysteem aangesloten op OC32; controleprogramma's voor iTrain en OC32.

Jan Bennink

  • Offline Offline
  • Berichten: 491
    • RhB-Modelbaan
Re: Albulabahn in H0m
« Reactie #92 Gepost op: 25 januari 2020, 09:06:45 »
Michiel,

Het blijft een genot om naar jouw werk te kijken! En de bouw van de bovenleiding zoals je die in het Albulamodell-forum laat zien geeft zeker aanleiding om (later) ook een poging te wagen, maar ik vrees dat dat mij niet zal lukken. Al leer ik veel, ogen en handen worden er in de loop der jaren niet beter op.... Maar waar zouden we zijn zonder deze fraaie voorbeelden. Met dank daarvoor.

Groeten, Jan
Vanaf 2015 bouwend aan een modelbaan in 1:87 naar voorbeeld van de RhB.

Swiss_fan

  • Offline Offline
  • Berichten: 1292
  • Mijn fotoalbum zien? klik op het wereldbolletje
    • mijn foto's
Re: Albulabahn in H0m
« Reactie #93 Gepost op: 25 januari 2020, 18:19:15 »
Ziet er oogstrelend uit. (y)
Met vriendelijke groet, Peter

Als het niet gaat zoals het moet, dan moet het maar zoals het gaat.

martijn v m

  • Henk de Rode Rattenslang
  • Offline Offline
  • Berichten: 4211
  • Heerwijk in H0
    • vames
Re: Albulabahn in H0m
« Reactie #94 Gepost op: 26 januari 2020, 11:16:02 »
WOW  :o

Bouwt aan H0 modeltrambaan Heerwijk

Dave.......

  • Offline Offline
  • Berichten: 1478
Re: Albulabahn in H0m
« Reactie #95 Gepost op: 26 januari 2020, 11:30:31 »
Erg mooi!

En de bovenleiding ziet er superstrak uit, ik snap het lange-mouwen-verbod haha

JasperA

  • Nieuwe gebruiker
  • Offline Offline
  • Berichten: 1
Re: Albulabahn in H0m
« Reactie #96 Gepost op: 26 januari 2020, 12:52:26 »
Michel!

Volg je draadjes al enige tijd op het albulamodell forum maar nu ook hier! Ziet er prachtig uit  :o! Zijn de schaltposten helmaal eigen fabricaat of een geupgrade model van sommerfeldt?

Jasper
