Auteur Topic: Servo montage  (gelezen 6743 keer)

johanw

  • Offline Offline
  • Berichten: 189
Re: Servo montage
« Reactie #15 Gepost op: 15 februari 2016, 22:18:50 »
ik gebruik 0.8 mm draad. Ik heb net ook nog 1 mm draad geprobeerd maar dit gaat niet. mijn wissel wordt kapot getrokken.. Ik ga er eerst maar eens een nachtje over slapen, misschien zie ik het morgen opeens wat ik niet goed doe. Wordt vervolgd.
Alvast bedankt voor de moeite.
Groet Johan Westhoeve.

Frank 123

  • Offline Offline
  • Berichten: 907
Re: Servo montage
« Reactie #16 Gepost op: 15 februari 2016, 22:19:13 »
Bovenzijde (helaas wel op zijn kop)

En we stomen door....

NTeering

  • Offline Offline
  • Berichten: 857
    • ARduino Controlled MOdel RAilway
Re: Servo montage
« Reactie #17 Gepost op: 16 februari 2016, 13:10:10 »
Een alternatieve montage van de servo ziet er zo uit:



Let op het gat naast de servo. Daar kan de schroevendraaier doorheen om het stukje aluminium U-profiel vast te zetten
De servo zelf is gelijmd met secondenlijm.
De aandrijfstang is gewoon een opengevouwen groot model paperclip. Als kantelpunt is een broodzakclipje gebruikt.
(naar een oorspronkelijk idee van Ruud Boer)

Een filmpje

Nico
« Laatst bewerkt op: 16 februari 2016, 13:14:43 door NTeering »

johanw

  • Offline Offline
  • Berichten: 189
Re: Servo montage
« Reactie #18 Gepost op: 16 februari 2016, 13:20:28 »
goedemiddag, Ik ben weer een poosje bezig geweest, maar ik krijg het helaas niet voor elkaar. >:( Het wissel gaat niet goed om, en als hij het een keer doet is het maar naar een kant. Ik geloof niet echt heel erg meer in een servo aansturing van mijn wissels.
Groet Johan.
Groet Johan Westhoeve.

Bouwer

  • Offline Offline
  • Berichten: 349
Re: Servo montage
« Reactie #19 Gepost op: 16 februari 2016, 13:29:34 »
Hallo Johan.

De makkelijkste montage is onder de tafel vastplakken met servo tape, zitten bij mij al 1,5 jaar zo.

Lang stuk verenstaal (0,5 mm) aan de servoarm op onderstaande manier, met de servo tester de servoarm in het midden zetten, door het gaatje
van de wissel steken, servo vastplakken en aan de bovenzijde het verenstaal op lengte knippen, werken uitstekend.





Groet Jan.
« Laatst bewerkt op: 16 februari 2016, 13:49:53 door Bouwer »
Met vriendelijke groet, Jan.

TT-baan "Klingenberg"  https://forum.beneluxspoor.net/index.php?topic=61652.0

Reinout van Rees

  • Team forummoderators
  • Offline Offline
  • Berichten: 5371
  • Forummoderator
    • Persoonlijke website + weblog
Re: Servo montage
« Reactie #20 Gepost op: 16 februari 2016, 13:36:51 »
Johan, ik zie niet goed hoe je constructie in elkaar zit. Ik zie een stukje metaaldraad aan de servo zitten, maar hoe die precies zijn kracht op de wissel overbrengt is me onduidelijk.

De metaaldraad kan bij de servoarm vrij draaien, lijkt me? Indien "ja", waar zet de draad zich tegen af zodat hij de wissel om kan zetten?

Bij het "plastic broodclipje" van Nico vormt het broodclipje het draaipunt van de metaaldraad. Als de servo de draad de ene kant op beweegt gaat het andere uiteinde "dus" de andere kant uit.

Zit er zoiets bij jou ook in? Het lijkt alsof de enige beperking van de draad de zijkant van het geboorde gat is. Dan gebeurt er weinig omdat het draadje vrijwel vrij kan bewegen. Hij moet ergens vastzitten.

Bij de oplossing van Jan, hierboven, zie je de metaaldraad door twee gaatjes van de servoarm lopen. Dan zit 'ie daaraan moervast. En "dus" kan hij kracht overbrengen. Ook een goede manier.

Reinout
Bouw v/d EifelBurgenBahn (h0, zijlijn in de Eifel)
Eifelgeschiedenis (verhalen en video's over de Eifelburgenbahn)

johanw

  • Offline Offline
  • Berichten: 189
Re: Servo montage
« Reactie #21 Gepost op: 16 februari 2016, 14:05:06 »
Ik denk dat ik nu mijn fout zie. mij draad draad dus inderdaad vrij door het geboorde gat.
ik heb nu even een stukje kunststof strip er tussen zitten en zie dat hij nu wel beter beweegt. Hij slaat nu alleen nog veel te ver door, maar dat is een kwestie van de servo instellen.
toch weer een stukje dichterbij.
Alvast bedank.
Groet Johan Westhoeve.

zwitserland

  • Offline Offline
  • Berichten: 57
Re: Servo montage
« Reactie #22 Gepost op: 16 februari 2016, 14:46:58 »

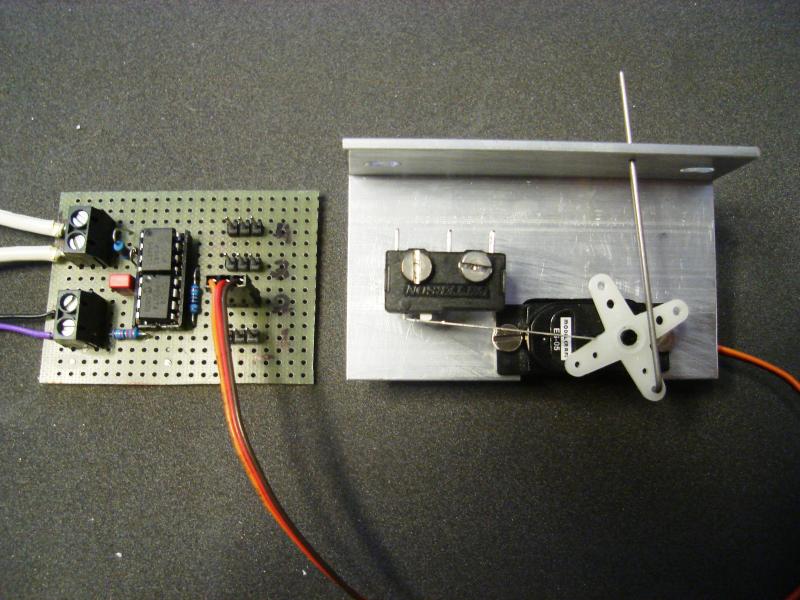

Hallo,

Zo heb ik mijn servo gemonteerd.


Groet,
Jan.

gvandersel

  • HCC!m maar toch Selectrix (RMX)
  • Offline Offline
  • Berichten: 3468
  • Als het maar elektrisch is.
    • Homepage Gerard van der Sel
Re: Servo montage
« Reactie #23 Gepost op: 16 februari 2016, 14:58:23 »
@Reinout,

Als je goed naar de servoarm kijkt, dan zie je dat het verenstaal bij het draaipunt naar de andere kant gaat en bij de top weer naar voren komt.
Misschien op deze foto wat beter te zien (slechte kwaliteit):


Groet,

Gerard van der Sel.
Holzburg (IIIb/IVa) schaal N.
Kijk ook eens bij de bouw en lees de avonturen.

Reinout van Rees

  • Team forummoderators
  • Offline Offline
  • Berichten: 5371
  • Forummoderator
    • Persoonlijke website + weblog
Re: Servo montage
« Reactie #24 Gepost op: 16 februari 2016, 15:17:53 »
Gerard: dat zag ik. Daarom zei ik ook (bij de identieke oplossing van Jan "...de metaaldraad door twee gaatjes van de servoarm lopen".
Het is bij Johan's probleemgeval dat het draadje er niet doorheen liep :)

Reinout
Bouw v/d EifelBurgenBahn (h0, zijlijn in de Eifel)
Eifelgeschiedenis (verhalen en video's over de Eifelburgenbahn)

Bouwer

  • Offline Offline
  • Berichten: 349
Re: Servo montage
« Reactie #25 Gepost op: 16 februari 2016, 15:35:28 »
Hallo Johan,

Hierbij foto's hoe de verenstaal aan de servoarm zit.







Jan.
Met vriendelijke groet, Jan.

TT-baan "Klingenberg"  https://forum.beneluxspoor.net/index.php?topic=61652.0

Remunj

  • Offline Offline
  • Berichten: 6438
Re: Servo montage
« Reactie #26 Gepost op: 16 februari 2016, 15:37:58 »
Precies, dat is het hele probleem bij Johan. Hij heeft geen duidelijk gedefinieerd scharnierpunt zoals o.a. bij Nico en Jan wel goed te zien is. Twee verschillende manieren maar werken beide.
Als Johan dat aanpast heeft hij ook een goed werking servoaandrijving  8) (y)
Gr.
Eric

johanw

  • Offline Offline
  • Berichten: 189
Re: Servo montage
« Reactie #27 Gepost op: 16 februari 2016, 17:03:26 »
Beste allemaal,

Dit is/was inderdaad het punt, dat het geen vast scharnierpunt had. Ik heb de methode van Jan Brouwer toegepast, was wel even priegelen, maar is naar mijn mening een degelijke manier. En nu na het goed afstellen van de servo werkt het prima. Wissel gaat keurig heen en weer.

Mag ik u allen hartelijk bedanken voor het meedenken.
Groet Johan.
Groet Johan Westhoeve.

Reinout van Rees

  • Team forummoderators
  • Offline Offline
  • Berichten: 5371
  • Forummoderator
    • Persoonlijke website + weblog
Re: Servo montage
« Reactie #28 Gepost op: 16 februari 2016, 17:08:34 »
Mooi dat het gelukt is! En bedankt voor het terugmelden daarvan :)

Reinout
Bouw v/d EifelBurgenBahn (h0, zijlijn in de Eifel)
Eifelgeschiedenis (verhalen en video's over de Eifelburgenbahn)

Bouwer

  • Offline Offline
  • Berichten: 349
Re: Servo montage
« Reactie #29 Gepost op: 16 februari 2016, 17:09:37 »
Fijn dat het gelukt is Johan, het is even lastig om de verenstaal goed door de gaatjes te krijgen, maar het lukt altijd,
succes verder met de bouw.

Groeten Jan.
Met vriendelijke groet, Jan.

TT-baan "Klingenberg"  https://forum.beneluxspoor.net/index.php?topic=61652.0
