Auteur Topic: Bröckenbahn  (gelezen 167944 keer)

Harold Content

  • Team Mitropa
  • Offline Offline
  • Berichten: 1407
    • Harold Content
Re: Bröckenbahn
« Reactie #600 Gepost op: 05 August 2019, 13:36:28 »
Ga uit van een reikwijdte van 60cm ook al kun je er rond om komen.
Nog een tip voor een helix, zorg dat je erin kunt komen ;D

Groet Harold
Sindskort digitaal met het Nederlandse tijdperk 1950 tot 1980.

En nu even baanloos.... oh nee toch niet!
http://forum.beneluxspoor.net/index.php/topic,64171.165.html

Frank 123

  • Offline Offline
  • Berichten: 6302
Re: Bröckenbahn
« Reactie #601 Gepost op: 05 August 2019, 20:03:34 »
Hoi Harold,

Op mijn bestaande baan heb ik een diepte variërend tot 1,2 M1. Laatste is inderdaad te veel (alhoewel op die plaats het landschap ook gemaakt is) daarom dat ik wel tot deze diepte durf te gaan. De sporen liggen dichter langs de rand dus die blijven makkelijk bereikbaar.

Andere optie die ik heb is om aan de buitenrand van de ruimte een baan in module vorm te bouwen maar ik ga voor nu voor dit idee. Maar wie weet volgend er straks nog een 2e model om de andere variant goed te beoordelen.
Bahnstrecke 5867
Am Ende der Strecke
Den gamla sågverket (gepland)

Frank 123

  • Offline Offline
  • Berichten: 6302
Re: Bröckenbahn
« Reactie #602 Gepost op: 05 August 2019, 21:17:11 »
Eerste contouren van laag 1 (schaduw station is laag 0) er op geplaatst.

Meteen klein probleem... helix aan rechterzijde moet kwartslag draaien anders loopt de boel vast


Laag dikte van basisplaat voor laag 1 wordt 30 mm, ga er voor de sterkte sandwichpaneel van 9mm multiplex en 20 xps voor maken. Maar dat moet ook nog even getest worden.
Bahnstrecke 5867
Am Ende der Strecke
Den gamla sågverket (gepland)

NS264

  • Offline Offline
  • Berichten: 8995
  • Het leven op de weg.
    • Midland
Re: Bröckenbahn
« Reactie #603 Gepost op: 05 August 2019, 22:18:24 »
Hoi,

Ik vind bijzonder slim om deze methode te gebruiken, Frank.

Wat ik nog zeggen wou is dat jou ontwerp uitmuntend geschikt is als de klassieker, het hondenbot.

Je ontloopt dan vrijwel alle problemen en je kan al je ideeën erin kwijt.
Aangezien je behoorlijk wat ruimte hebt kun je er een halve "flauwe zeskant" van maken.
Zeg maar deze verhouding: Helix-landschap-bot hoog/laag traject met station, industrie-Helix.

Maarre, top, tot zover.

Gr Koen.
« Laatst bewerkt op: 05 August 2019, 22:26:33 door NS264 »
Voor meer interactie volg Instagram@swalbenburg_moba_n
Werkspoor tijdelijk niet actief.
Flash & The Pan: waiting for a train.

Harold Content

  • Team Mitropa
  • Offline Offline
  • Berichten: 1407
    • Harold Content
Re: Bröckenbahn
« Reactie #604 Gepost op: 06 August 2019, 07:52:35 »
Een bereikbaarder ontwerp (y)!

En hou je helix open van onder in het midden ;D
Inderdaad een leuke manier van je ontwerp visualiseren. Probeer in je baan dat geeft meer speelsheid sporen niet recht te laten lopen.
Op mijn baan die lijkt redelijk op jou ontwerp, ligt alles in een soort van lichte halve circel.

Ben wel benieuwd naar de baan die het moet gaan opleveren.  (y)

Gr Harold
Sindskort digitaal met het Nederlandse tijdperk 1950 tot 1980.

En nu even baanloos.... oh nee toch niet!
http://forum.beneluxspoor.net/index.php/topic,64171.165.html

Frank 123

  • Offline Offline
  • Berichten: 6302
Re: Bröckenbahn
« Reactie #605 Gepost op: 06 August 2019, 11:49:40 »
De basis van de baan wordt een “raster”frame van multiplex met een rastermaat van 600x600 mm.
Alleen onder de sporen (van het schaduwstation) komt plaatwerk (en isolatie). Betekend dat alles dus van onderaf bereikbaar is, ook de wisselaandrijvingen (servo’s) van het zichtbare, hoger gelegen deel. Achterwand hou ik ook deels open zodat onderzijde van niveau 2 en 3 (liggen tegen de achterwand aan) ook op die manier bereikbaar is op de plaatsen waar daar de wissels komen).

Heb alleen 2 of 3 wissels op niveau 1 die precies boven sporen schaduwstation liggen dus die worden wat lastiger bereikbaar.
Bahnstrecke 5867
Am Ende der Strecke
Den gamla sågverket (gepland)

Frank 123

  • Offline Offline
  • Berichten: 6302
Re: Bröckenbahn
« Reactie #606 Gepost op: 08 August 2019, 20:03:59 »
Zo... het model gaat het archief  in en dit weekend ga ik starten met versie 2.1  :o

Na nog wat meet en tekenwerk tot conclusie gekomen dat het net even te groot wordt. Mijn vrouw heeft al geopperd om ook de laatste binnenwanden er dan maar uit te halen maar omdat ik dan ook alle electra weer opnieuw moet gaan aanleggen ga ik nu inplaats van 1,8 x 7,2 voor een baanplan van 1,5 x 7,5 meter (dus rastermaat 500x500 ipv 600x600m).  Vanmiddag op mijn werk in de comstructiehal even een test kader laten maken en ook 1,5 x 7,5 moet genoeg uitdaging gaan geven.

Inmiddels schaduwstation

En stationslaag

Al aangepast op de nieuwe afmeting. Nu de zijlijn nog aanpassen.
Bahnstrecke 5867
Am Ende der Strecke
Den gamla sågverket (gepland)

nkob

  • Offline Offline
  • Berichten: 2053
Re: Bröckenbahn
« Reactie #607 Gepost op: 08 August 2019, 20:26:32 »
grondige voorbereiding en een steeds mooier ontwerp
die sporenbundel onderaan wat van de rand af /schuiner is mischien wat mooier /speelser en minder kans op vliegende locs/wagons en ruimte voor scenery
groet kees

Frank 123

  • Offline Offline
  • Berichten: 6302
Re: Bröckenbahn
« Reactie #608 Gepost op: 08 August 2019, 21:37:10 »
Zo zou dan het zichtbare deel kunnen worden...

En met de verborgen keerlussen van de zijlijn...

Langs de zijlijn moet dan nog wat kleinschalige industrie met aansluitspoor (of sporen) komen.
Bahnstrecke 5867
Am Ende der Strecke
Den gamla sågverket (gepland)

Frank 123

  • Offline Offline
  • Berichten: 6302
Re: Bröckenbahn
« Reactie #609 Gepost op: 10 August 2019, 17:02:05 »
Begonnen met model voor versie 2.1...
Ga ook het basisframe maken dus..
Stroken gezaagd

Uitgekeept

En in elkaar gelijmd

Nog 2 te gaan
Bahnstrecke 5867
Am Ende der Strecke
Den gamla sågverket (gepland)

Frank 123

  • Offline Offline
  • Berichten: 6302
Re: Bröckenbahn
« Reactie #610 Gepost op: 10 August 2019, 17:54:54 »

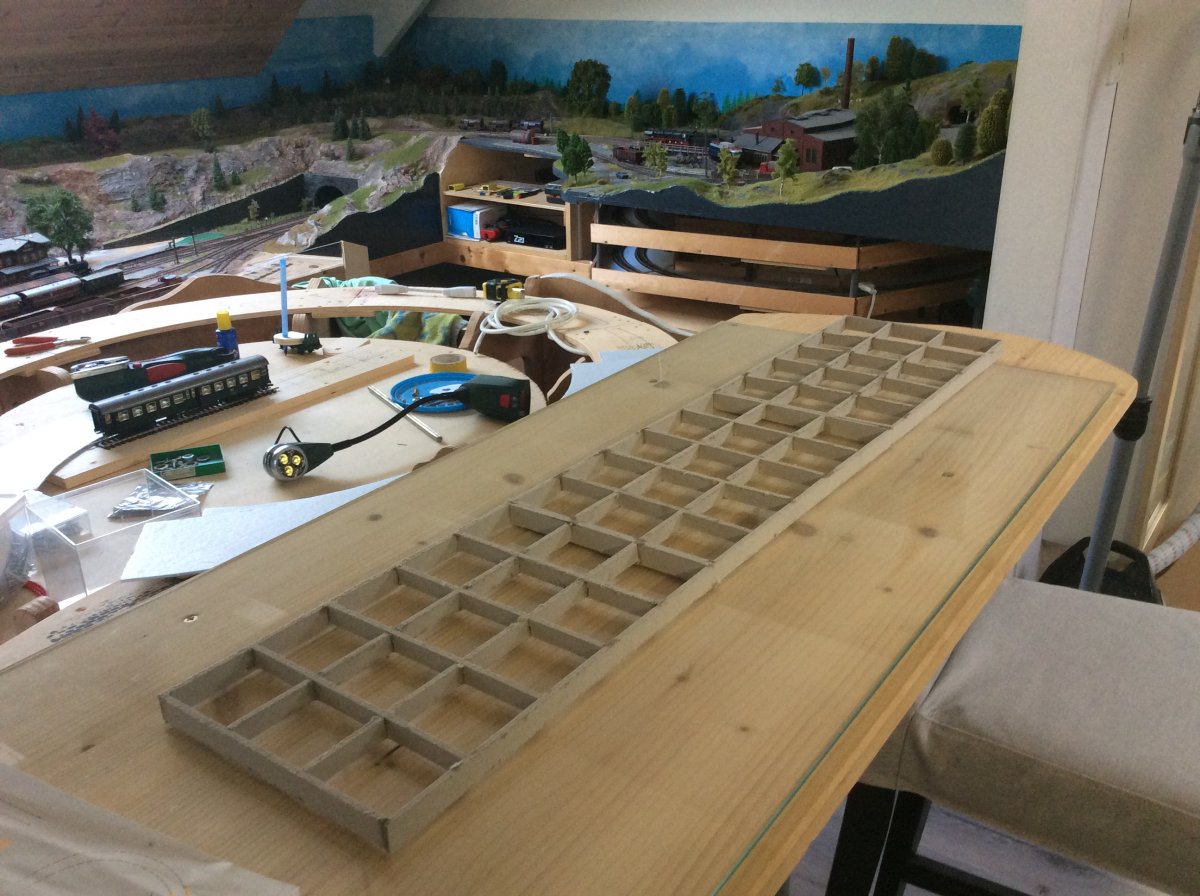

De basis is klaar
Ga er wel nog even stuk mdf onder plakken.. ben bang dat hij het anders niet gaat overleven..
Bahnstrecke 5867
Am Ende der Strecke
Den gamla sågverket (gepland)

Frank 123

  • Offline Offline
  • Berichten: 6302
Re: Bröckenbahn
« Reactie #611 Gepost op: 10 August 2019, 19:58:48 »
Met plaat mdf er onder...
Morgen even uitlijnen en vast lijmen
Bahnstrecke 5867
Am Ende der Strecke
Den gamla sågverket (gepland)

Frank 123

  • Offline Offline
  • Berichten: 6302
Re: Bröckenbahn
« Reactie #612 Gepost op: 11 August 2019, 21:48:01 »

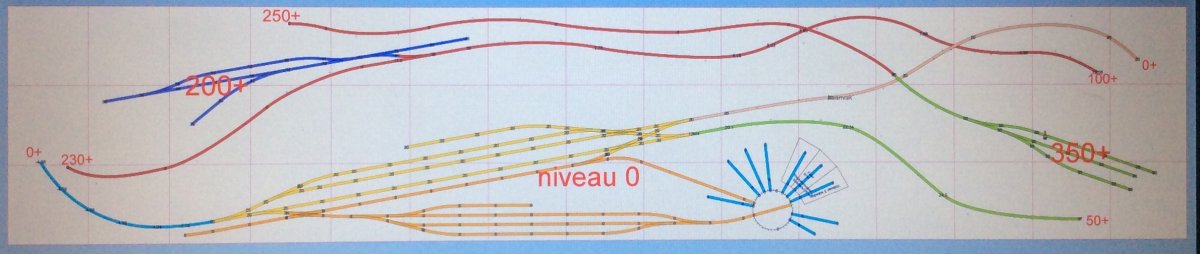

Dit zou het zichtbare deel wel eens kunnen worden..

Op niveau 1 station (pers en goederen) en werkplaats. Zijlijn loopt naar kopstation op ca 350+ met halverwege nog wat nader te bepalen industrie (op 200+).

Wie nog suggesties heeft ......Ze zijn altijd welkom.
Gaat dit eens uitwerken in het 3D model
Bahnstrecke 5867
Am Ende der Strecke
Den gamla sågverket (gepland)

Frank 123

  • Offline Offline
  • Berichten: 6302
Re: Bröckenbahn
« Reactie #613 Gepost op: 11 August 2019, 22:10:18 »
In beide keerlussen van de zijlijn zit (verborgen) een mini schaduw station zodat op de zijlijn ook gevarieerd verkeer mogelijk is
Bahnstrecke 5867
Am Ende der Strecke
Den gamla sågverket (gepland)

Frank 123

  • Offline Offline
  • Berichten: 6302
Re: Bröckenbahn
« Reactie #614 Gepost op: 12 August 2019, 21:00:34 »
Sporenplan van schaduwstation plaatsen..
Waar dus geen sporen liggen blijft het frame open voor bereikbaarheid gestrande treinen en elektronica.
Bahnstrecke 5867
Am Ende der Strecke
Den gamla sågverket (gepland)
