Auteur Topic: Bröckenbahn  (gelezen 104793 keer)

Frank 123

  • Offline Offline
  • Berichten: 915
Bröckenbahn
« Gepost op: 10 januari 2016, 18:16:03 »
Na eerste valse start gestart met een nieuw baanplan.
Niet gebaseerd op zijn naamgenoot maar er wel door geïnspireerd.
Periode: III-IV
Locatie: Duits middelgebergte
Besturing Roco Z21 i.c.m. Rocrail
Decoders en bezetmelders Rosoft

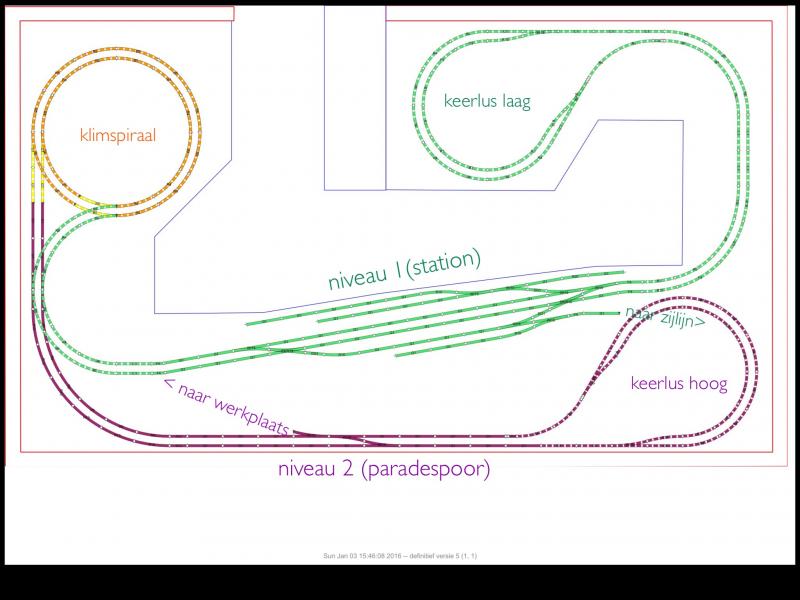

Hoofdbaan bestaat uit een dubbelsprorig traject op 2 niveau's met op de uiteinden een keerlus.

Afmeting ca 5 x 3 m2

« Laatst bewerkt op: 16 januari 2016, 20:01:35 door Frank 123 »
En we stomen door....

Frank 123

  • Offline Offline
  • Berichten: 915
Re: Bröckenbahn
« Reactie #1 Gepost op: 10 januari 2016, 18:22:48 »
Hoofdlijn wordt aangevuld met werkplaats (links boven de klimspiraal) en enkelsporige zijlijn die vanaf het hoofdstation naar hoger gelegen ( niveau 3) eind stationnetje loopt.

En we stomen door....

Daafs128

  • Offline Offline
  • Berichten: 213
Re: Bröckenbahn
« Reactie #2 Gepost op: 10 januari 2016, 18:25:33 »
Leuk idee, is dit geïnspireerd op de Harz?

Groetjes...

Schapenkop!

Frank 123

  • Offline Offline
  • Berichten: 915
Re: Bröckenbahn
« Reactie #3 Gepost op: 10 januari 2016, 18:26:47 »
Inmiddels (1,5 jaar na start) zo ver dat de hoofdbaan automatisch bereden kan worden...



Alleen jammer dat de foto op zijn kop eruit komt... :-\
En we stomen door....

JaJo

  • Offline Offline
  • Berichten: 10422
  • Spoor-0 & Spoor-1
    • Modeltreinbaan.nl
Re: Bröckenbahn
« Reactie #4 Gepost op: 10 januari 2016, 18:30:14 »
Groet Jaap
Duits/NL, Spoor-0 en Spoor-1.Tijdperk II en III.
http://www.modeltreinbaan.nl

Frank 123

  • Offline Offline
  • Berichten: 915
Re: Bröckenbahn
« Reactie #5 Gepost op: 10 januari 2016, 19:09:40 »
Bedankt voor het omdraaien,  later maar even kijken of ik de foto's er ook goed in kan krijgen..
En we stomen door....

Frank 123

  • Offline Offline
  • Berichten: 915
Re: Bröckenbahn
« Reactie #6 Gepost op: 10 januari 2016, 19:11:17 »
Leuk idee, is dit geïnspireerd op de Harz?

Groetjes...

Ja, idee zat al langer ergens in mijn hoofd maar een weekendje Harz heeft wel geholpen... Alleen niet in smalspoor....
En we stomen door....

Frank 123

  • Offline Offline
  • Berichten: 915
Re: Bröckenbahn
« Reactie #7 Gepost op: 10 januari 2016, 19:36:43 »
Buitenmaat van de baan is ca 5100x2800 mm.
Doel is om uiteindelijk een baan te hebben waar sporen en omliggende senery in balans zijn
En we stomen door....

Frans Peeters

  • Offline Offline
  • Berichten: 1021
  • Gelukkig voor mij zit de laatste gek nog niet vast
Re: Bröckenbahn
« Reactie #8 Gepost op: 11 januari 2016, 14:44:39 »
Vergeet ook niet om even de bereikbaarheid van alle sporen te controleren.
Rechtsonder wordt het behoorlijk diep.
Frans
2R digitaal (tpIII-IV Belgisch - TPV&VI de vrije markt) en wat eigenaardigheidjes
lid MTD treinenclub vzw Edegem - www.mtdtreinenclub.be - Vaerwegh Dok
Tentoonstelling MODELSPOOR 2020 - Hangar 27, Edegem (B) op 24 & 25 Oktober 2020

Gamau

  • Offline Offline
  • Berichten: 418
    • Harzerode 1992
Re: Bröckenbahn
« Reactie #9 Gepost op: 11 januari 2016, 18:01:20 »
Ja, idee zat al langer ergens in mijn hoofd maar een weekendje Harz heeft wel geholpen... Alleen niet in smalspoor....

Ik heb ook als thema Harz, maar dan ook alleen het normaalspoor. Er is dan nog genoeg om inspiratie uit te halen: bosbouw, kalkwinning (Knauf, Fels Werke), mijnbouw, brouwerij Hasseröder, spoorwegmuseum Vienenburg, etc.
H0, Tijdperk Va, Harz, normaalspoor, DCC

Frank 123

  • Offline Offline
  • Berichten: 915
Re: Bröckenbahn
« Reactie #10 Gepost op: 11 januari 2016, 21:32:56 »
Bedankt voor de tip Frans, maar vrijwel de hele baan is opgebouwd uit spanten (18 mm multiplex, al zoveel mogelijk incontour van het landschap)  met daarover 12 mm multiplex stroken voor de sporen. Alle baandelen die uit het zicht komen (zoals ook de keerlus rechtsonder) zijn dus altijd van onderaf bereikbaar.
Gedeelte waar kopstation moet komen wordt minder diep (afgeschuinde hoek) om het bereikbaar te houden.
Zal wat foto's van de constructie opzoeken.
Hierdoor moeten alle zichtbare delen bereikbaar blijven om de aankleding te kunnen maken (wat tot nu nog net lukt  ;))
En we stomen door....

Frank 123

  • Offline Offline
  • Berichten: 915
Re: Bröckenbahn
« Reactie #11 Gepost op: 11 januari 2016, 21:38:12 »
Ik heb ook als thema Harz, maar dan ook alleen het normaalspoor. Er is dan nog genoeg om inspiratie uit te halen: bosbouw, kalkwinning (Knauf, Fels Werke), mijnbouw, brouwerij Hasseröder, spoorwegmuseum Vienenburg, etc.

Precies, houtzagerij staat al klaar en wil ergens langs de zijlaan nog een groeve maken. Maar dit deel van de baan moet ik nog eens goed uitwerken. Ben, nu de hoofdlijn (automatisch) te berijden is eerst eens begonnen om vanaf de kant van klimspiraal/draaischijf de scenery op te bouwen. Kom dan loop van het jaar wel een keer bij de zijlijn.
En we stomen door....

Frank 123

  • Offline Offline
  • Berichten: 915
Re: Bröckenbahn
« Reactie #12 Gepost op: 12 januari 2016, 21:47:58 »
Op het onderste niveau komt het hoofdstation, hoofdlijn verdwijnt door de tunnel naar de klimspiraal en loopt dan op niveau 2 als paradetraject naar de keerlus. Hier zit nu ook al de aftakking naar de draaischijf/werkplaats boven de klimspiraal.

En we stomen door....

Frank 123

  • Offline Offline
  • Berichten: 915
Re: Bröckenbahn
« Reactie #13 Gepost op: 12 januari 2016, 22:01:44 »
Het gedeelte boven de klimspiraal. Hier begint het landschap al een beetje vorm te krijgen. Moet hier nog wel nog het nodig gedaan worden aan de begroeiing ( Noch grasmaster 2). Ook nog de verlichting langs de weg.
Ga de tafel nog een klein beetje vergroten (rode lijn) zodat ik voldoende ruimte heb voor de sporen van de werkplaats (de oranje lijnen, voorste spoor komt nu te dicht op de rand).



Kortom: in de deze hoek nog genoeg uurtjes vermaak.
En we stomen door....

wibi

  • Offline Offline
  • Berichten: 470
Re: Bröckenbahn
« Reactie #14 Gepost op: 13 januari 2016, 13:50:22 »
In EM staat een advertentie voor een klok gebaseerd op de brockenbaan
