Auteur Topic: Diesel Vijf (DE-5) in messing van FRIE  (gelezen 143286 keer)

Sander Fondse

  • Offline Offline
  • Berichten: 2025
  • MSc Micro-Electronics
Re: Diesel Vijf (DE-5) in messing van FRIE
« Reactie #390 Gepost op: 27 januari 2016, 19:52:25 »
Karst,

kan je als de reparatie/aanpassing voltooid is de details misschien plaatsen, inclusief wat de verschillen zijn met het origineel en hoe dit veranderende deel dan anders reageert. Dit kan ook anderen helpen bij projecten.
Ho, Duitsland, 1951-1995. Van alles wat.17 *'en voor raden

Karst Drenth

  • Offline Offline
  • Berichten: 9664
  • NS blauw, groen, rood, bruin, grijs en standgroen
    • Plan U op Sleutelspoor
Re: Diesel Vijf (DE-5) in messing van FRIE
« Reactie #391 Gepost op: 02 februari 2016, 08:30:28 »
Hoi,

Tijdje stil geweest, andere dingen gingen voor :)

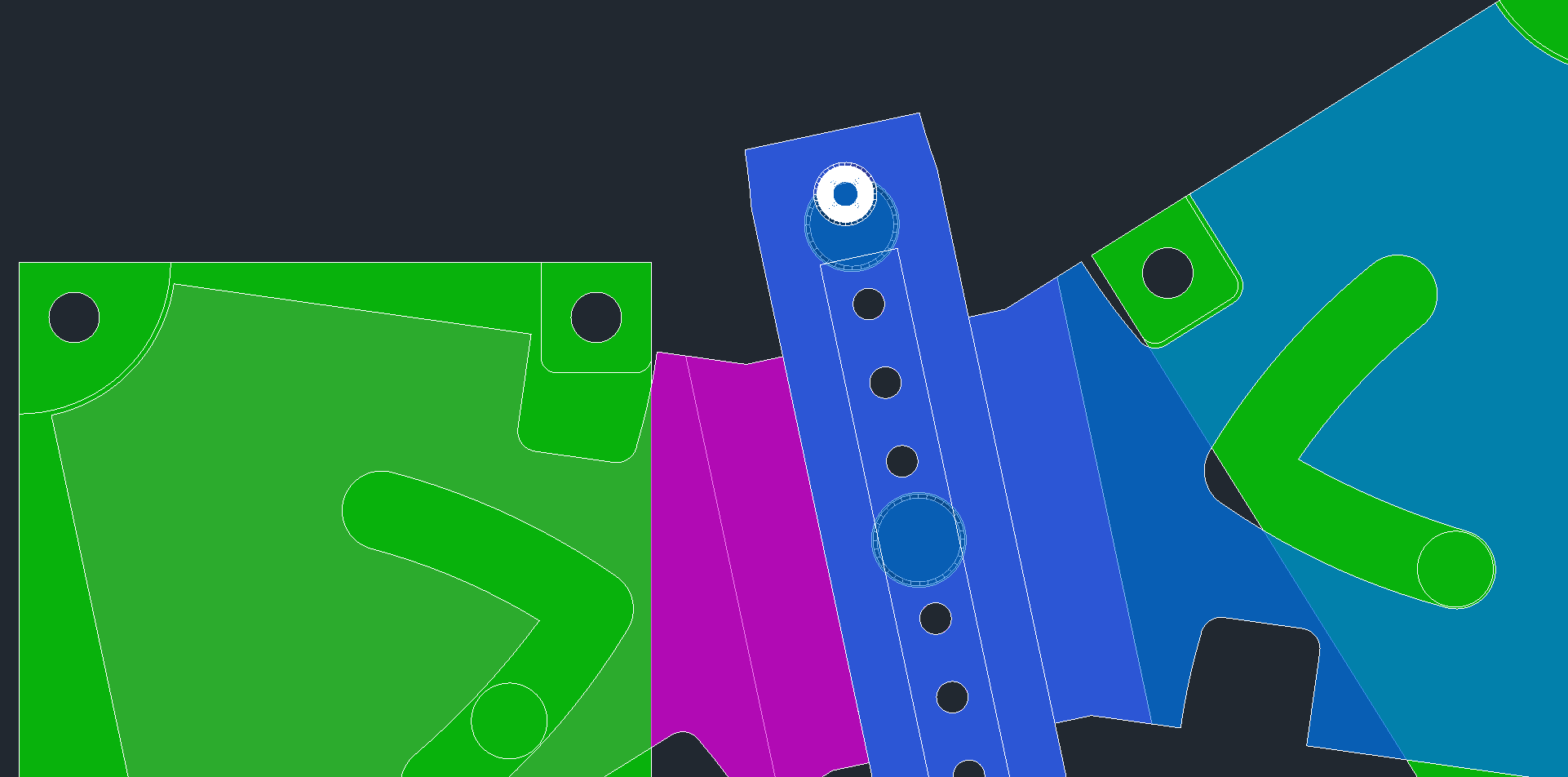

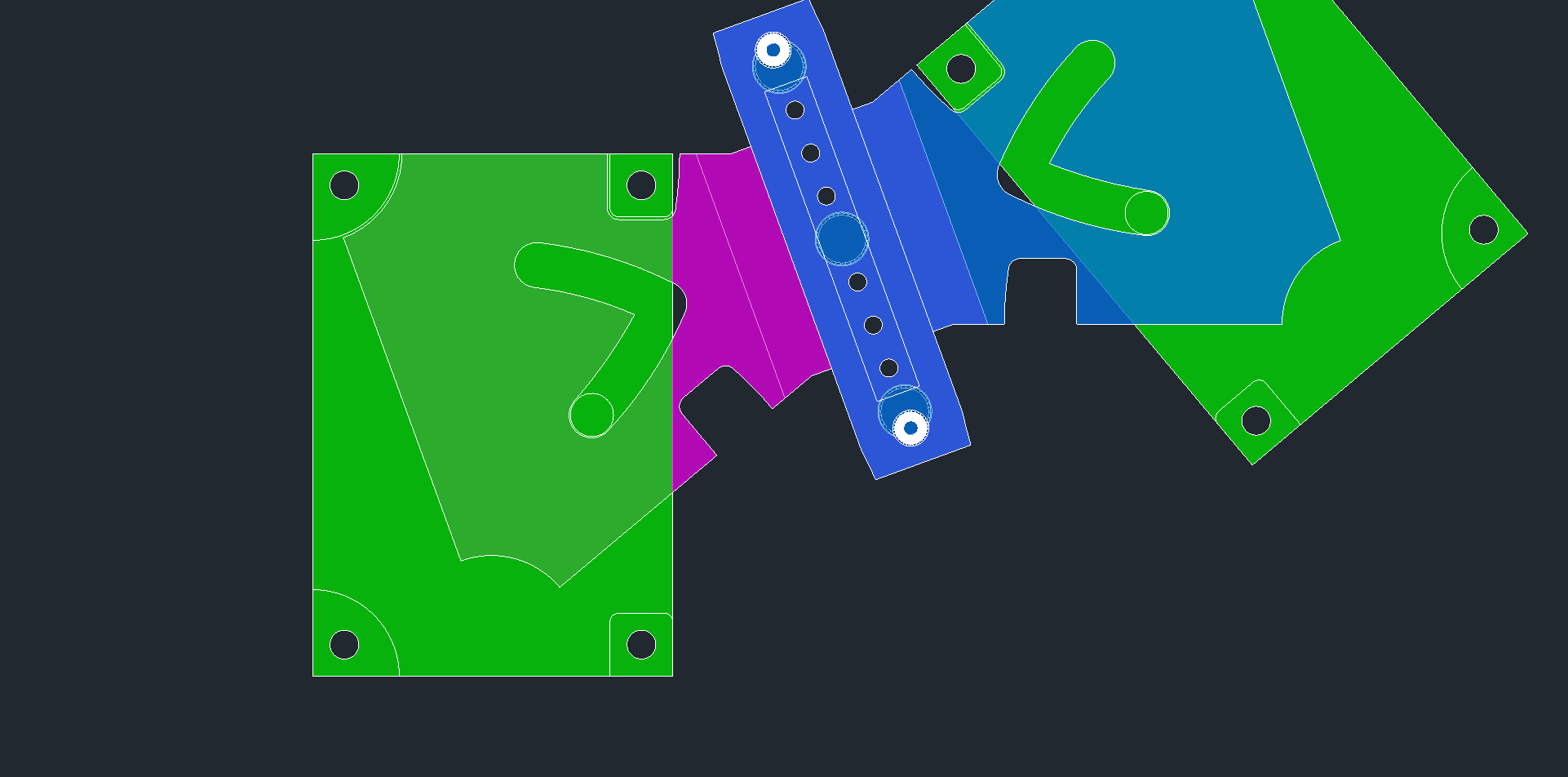

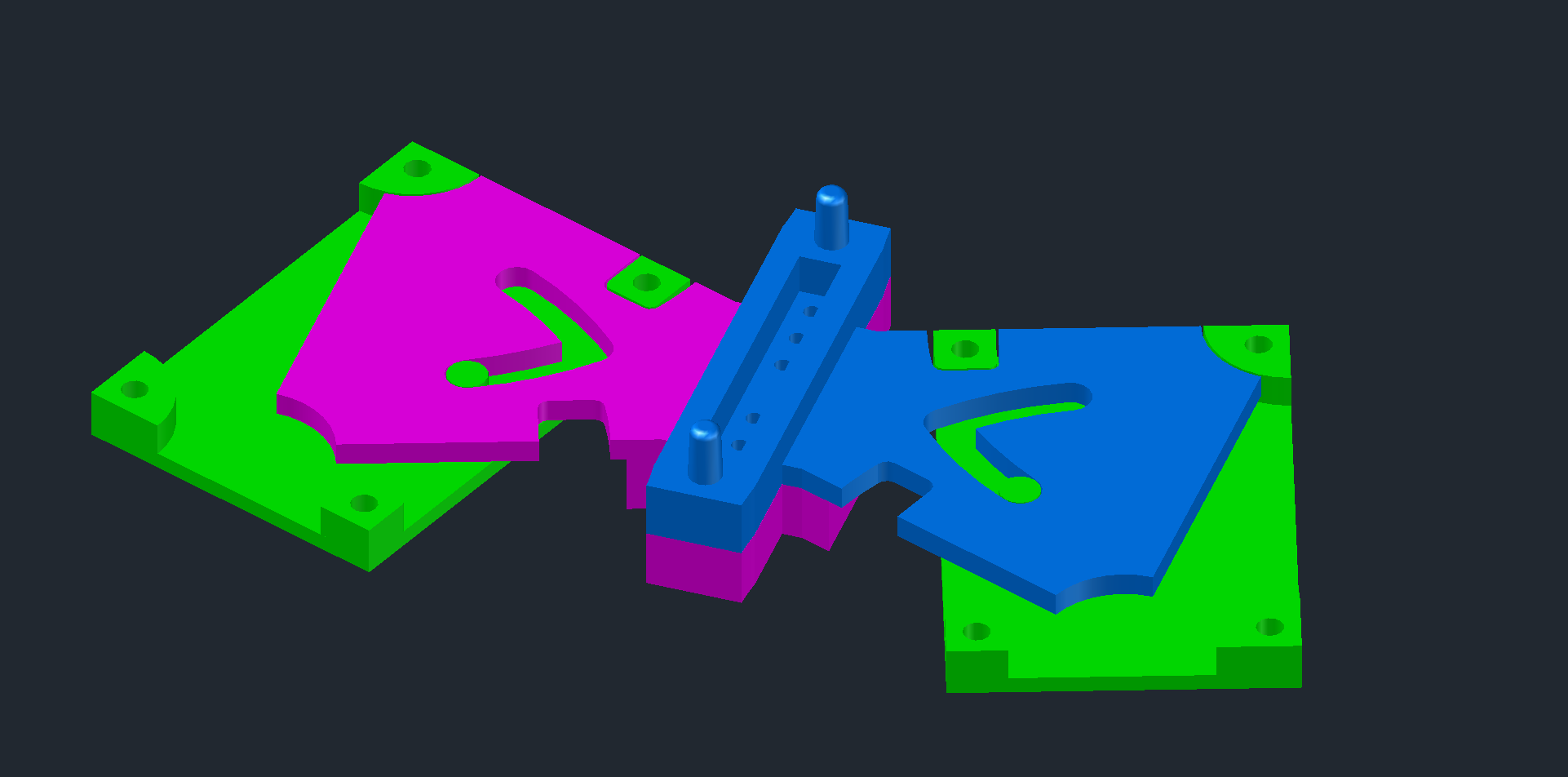

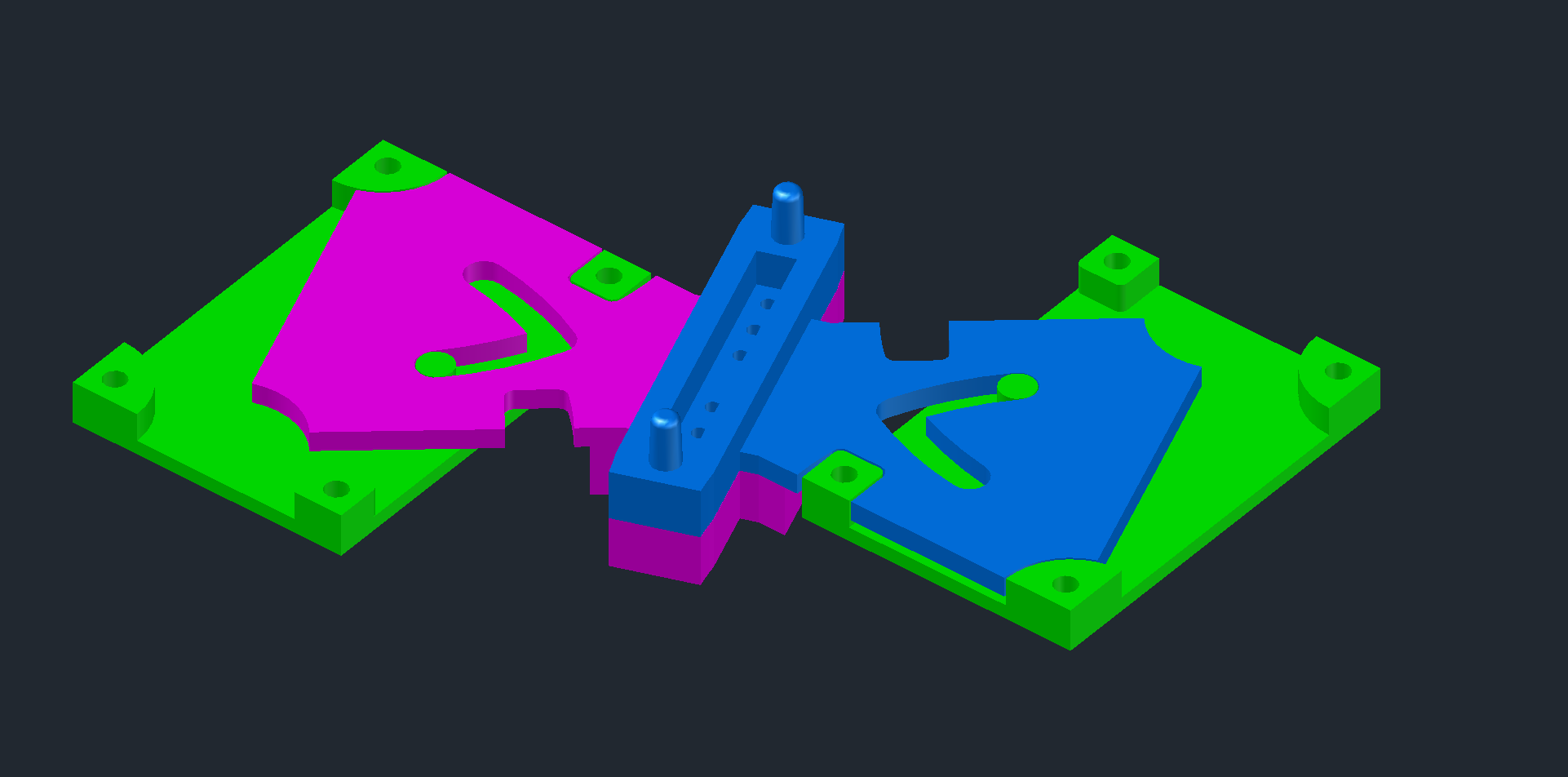

Nieuwe constuctie...





De draaipunten naar achteren gelegd, zodat de "uitzwaaibeweging" gemaakt kan worden ;) Zo lijkt het meer op een convetionele kortkoppeling :)

Grtzz,

Karst

henk

  • Offline Offline
  • Berichten: 19839
Re: Diesel Vijf (DE-5) in messing van FRIE
« Reactie #392 Gepost op: 02 februari 2016, 08:33:12 »
Hmmm, je moet ook eens een variant voor de Limarossi mat '46 maken.  ;D
Het is heel Nederlands om iets heel Nederlands te vinden.

Mitchell

  • 3D Designer
  • Offline Offline
  • Berichten: 2672
    • SpoorObjecten
Re: Diesel Vijf (DE-5) in messing van FRIE
« Reactie #393 Gepost op: 02 februari 2016, 11:27:32 »
Ha, het is en blijft magie voor mij dit technische tekenwerk!  (y)

Ik blijf het met een glimlach volgen Karst  ;D

JAB van Ree

  • Offline Offline
  • Berichten: 3801
    • Stichting Historisch Dieselmaterieel
Re: Diesel Vijf (DE-5) in messing van FRIE
« Reactie #394 Gepost op: 02 februari 2016, 21:15:23 »
Ga je deze ook weer laten printen of dit maal gewoon uit messing frezen? :)
1:1 Locomotor, Plan C/E/L/U/W en 2200 prutser, G1206 bestuurder
1:87 verzamelaar NS periode 1968-heden

Albert.H0

  • Offline Offline
  • Berichten: 1788
  • Roco Fccpps vriend
Re: Diesel Vijf (DE-5) in messing van FRIE
« Reactie #395 Gepost op: 02 februari 2016, 21:55:58 »
Zijn die hoge hoekpunten niet erg vierkant? Loopt dat wel soepel in de uiterste standen?
NS, NMBS. En daarnaast moderne EU cargo loks en werkmaterieel.

Edgar

  • Offline Offline
  • Berichten: 4005
Re: Diesel Vijf (DE-5) in messing van FRIE
« Reactie #396 Gepost op: 02 februari 2016, 21:58:50 »
Mooi, maar kan deze koppeling ook verticale bewegingen opvangen, bijvoorbeeld bij de overgang van vlak spoor naar een spiraal?
10-11-12-13: 41-62-54-21*
Ondertussen bouwen we aan Granitwerk J. Köppl.
En wordt de trein Amsterdam - Bad Harzburg gepimpt

Karst Drenth

  • Offline Offline
  • Berichten: 9664
  • NS blauw, groen, rood, bruin, grijs en standgroen
    • Plan U op Sleutelspoor
Re: Diesel Vijf (DE-5) in messing van FRIE
« Reactie #397 Gepost op: 02 februari 2016, 22:07:40 »
@albert,

Nee niet te hoekig. De bewegende lepel heeft daar een speciale, geronde uitsparing ;)


@edgar,

Ja, zie een paar pagina's terug

Bahn-AG

  • Offline Offline
  • Berichten: 821
Re: Diesel Vijf (DE-5) in messing van FRIE
« Reactie #398 Gepost op: 03 februari 2016, 00:37:13 »




Hoi

Ik weet niet.
Ik kan me voorstellen dat het voorkomt dat de lepel van het kwartmaantje (linksboven in de tekening) afschiet.
De lepel kan draaien om de pen in de V-gleuf, maar is achteraan (bij de kwartrondjes dus) niet van links naar rechts opgesloten.

Beetje moeilijk uit te leggen ;D

Ik zou in het grondplaatje ook een geleidegleuf maken, en de lepel dan van een paar pennetjes voorzien die in deze gleuf geleiden.
De Kwartmaantjes mogen dan weg.

Bart
« Laatst bewerkt op: 03 februari 2016, 00:55:22 door Bahn-AG »

Romar

  • Offline Offline
  • Berichten: 3838
    • Driehuizen in 1:87
Re: Diesel Vijf (DE-5) in messing van FRIE
« Reactie #399 Gepost op: 03 februari 2016, 01:28:06 »
Denk niet dat de lepel van het kwart maantje zal schieten.
Deze mechaniekjes komen onder de bak te zitten. De lepel zal dan opgesloten zitten tussen de bak bodem en  de groene behuizing.

Zie bericht 346

Romar
« Laatst bewerkt op: 03 februari 2016, 01:32:17 door Romar »
Herrie liefhebber, Early hardcore, Industrial & Frenchcore.

clickmaniac

  • Offline Offline
  • Berichten: 928
  • The perfect is the enemy of the good
Re: Diesel Vijf (DE-5) in messing van FRIE
« Reactie #400 Gepost op: 03 februari 2016, 02:05:02 »
als dat kwartmaantje al zo rond moet zijn om lekker te kunnen lopen lijkt me deze


uitsparing wel te hoekig... maar ja een beetje vijlen kan altijd nog.
« Laatst bewerkt op: 03 februari 2016, 02:06:44 door clickmaniac »
gr, Diederik

clickmaniac

  • Offline Offline
  • Berichten: 928
  • The perfect is the enemy of the good
Re: Diesel Vijf (DE-5) in messing van FRIE
« Reactie #401 Gepost op: 03 februari 2016, 02:05:59 »
- maar misschien is het gezichtsbedrog
gr, Diederik

guest7823

  • Gast
Re: Diesel Vijf (DE-5) in messing van FRIE
« Reactie #402 Gepost op: 03 februari 2016, 07:42:23 »


Volgens mij heeft his masters voice daar al ruim aan gedacht. "The devil is in the details"  :D

Karst Drenth

  • Offline Offline
  • Berichten: 9664
  • NS blauw, groen, rood, bruin, grijs en standgroen
    • Plan U op Sleutelspoor
Re: Diesel Vijf (DE-5) in messing van FRIE
« Reactie #403 Gepost op: 03 februari 2016, 07:51:00 »
Hoi,

Gaat goed hoor ;) :P






Grtzz,

Karst

ATB

  • Offline Offline
  • Berichten: 1470
  • Modelrailroading is fun
Re: Diesel Vijf (DE-5) in messing van FRIE
« Reactie #404 Gepost op: 03 februari 2016, 07:55:01 »
Good thinking  (y)

Ted
