Diesel Vijf (DE-5) in messing van FRIE

[Bahn-AG]

Denk niet dat de lepel van het kwart maantje zal schieten.
Deze mechaniekjes komen onder de bak te zitten. De lepel zal dan opgesloten zitten tussen de bak bodem en  de groene behuizing.

Hallo

Wedden van wel?

Ik bedoel ook niet naar boven toe, maar naar links/rechts.

Bart

[Karst Drenth]

Wat zetten we er op Bart

[Bahn-AG]

Hoi

Kratje bier

Bart

[Karst Drenth]

Ah... stiekum de condities veranderd...

Maarrr.... de zijkanten zijn ook dicht. Daar zitten de zijkanten van de messing vloer... Dus ook daar kunnen de halvemaantjes niet naar toe


Grtzz,

Karst

Maar met een paar dagen gaan we het zien. Heb ze net besteld

[Bahn-AG]

Hoi

Ik maak ff schetsje om uit te leggen wat ik bedoel.

(Let niet op de tekenkunst )



Bart

[Karst Drenth]

Hoi,

@bart

Die beweging kan volgens ACAD niet gemaakt worden, omdat het 'V-tje' en de halve maantjes concentrische cirkels zijn. Ze 'dwingen' elkaar in de goede richting. Maarrr.. we gaan het zien


Verder, in afwachting van de printsels maar eens weer wat messingwerk gedaan...

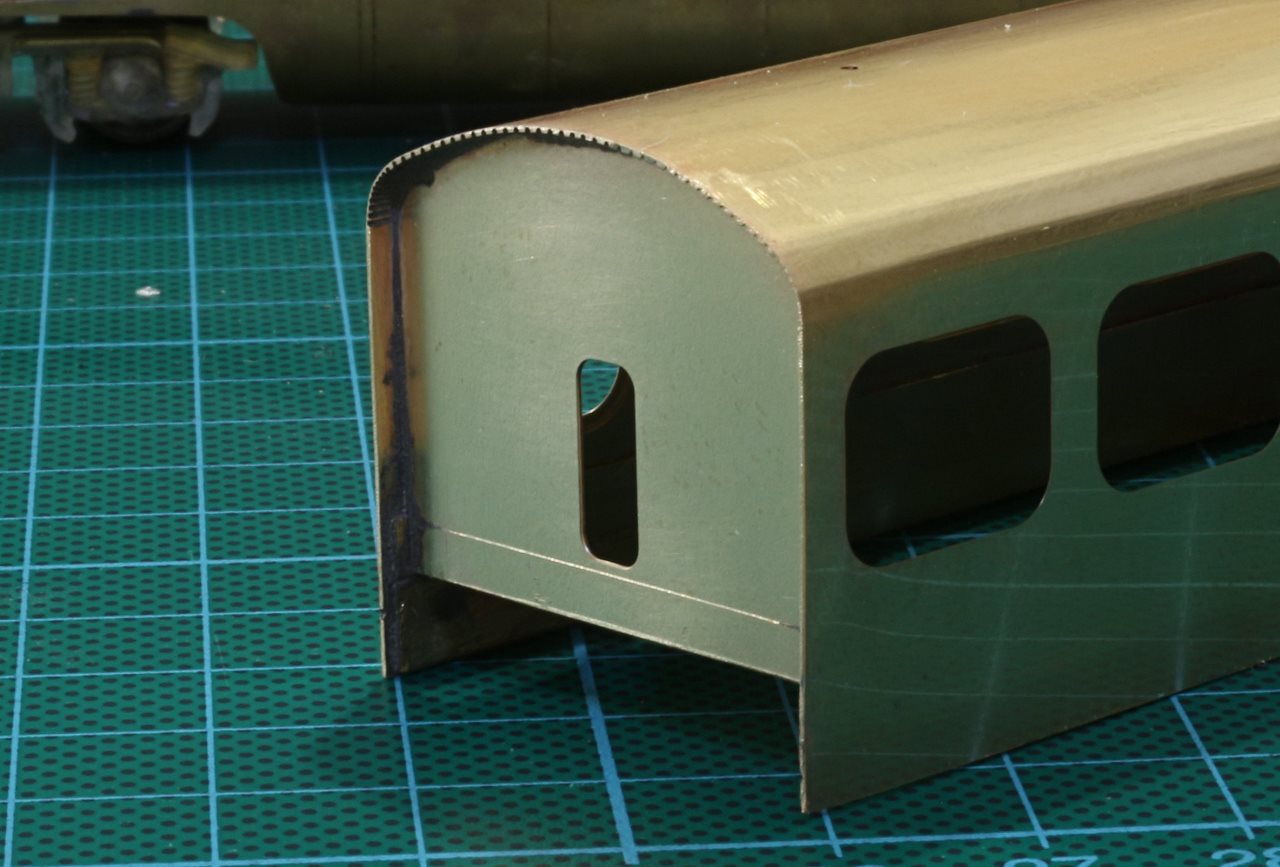

... de kopwanden in de Boo gezet. Omdat het koppelingsprincipe dus veranderd is moesten ook de kopwanden aangepast worden Maar ze passen nu mooi. Keurig 32mm breed op de bakken.

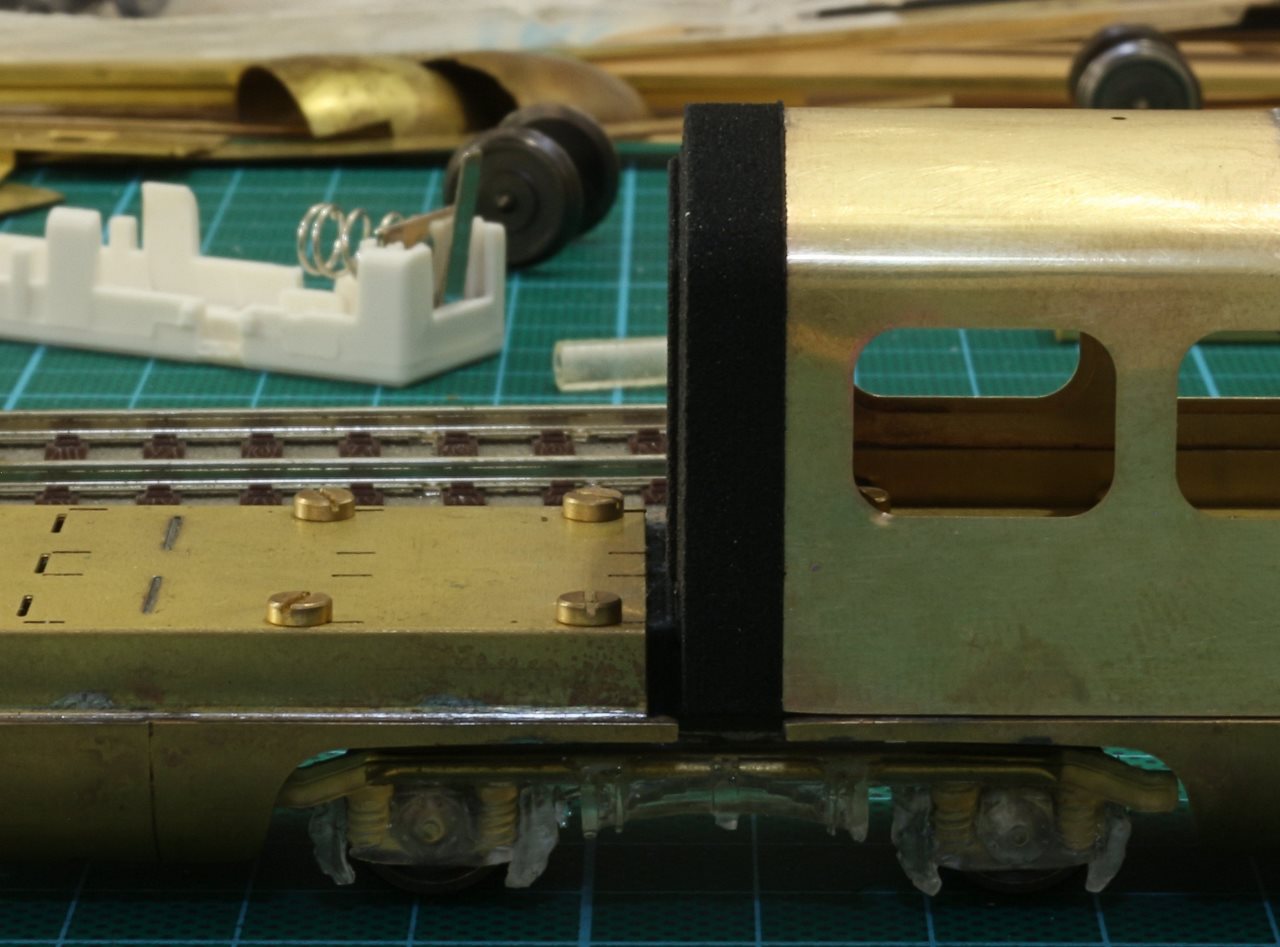

... de aansluiting op de balgen... bijna naadloos ( 0.15mm ) maar door de flens aan de balg, zie je geen kier

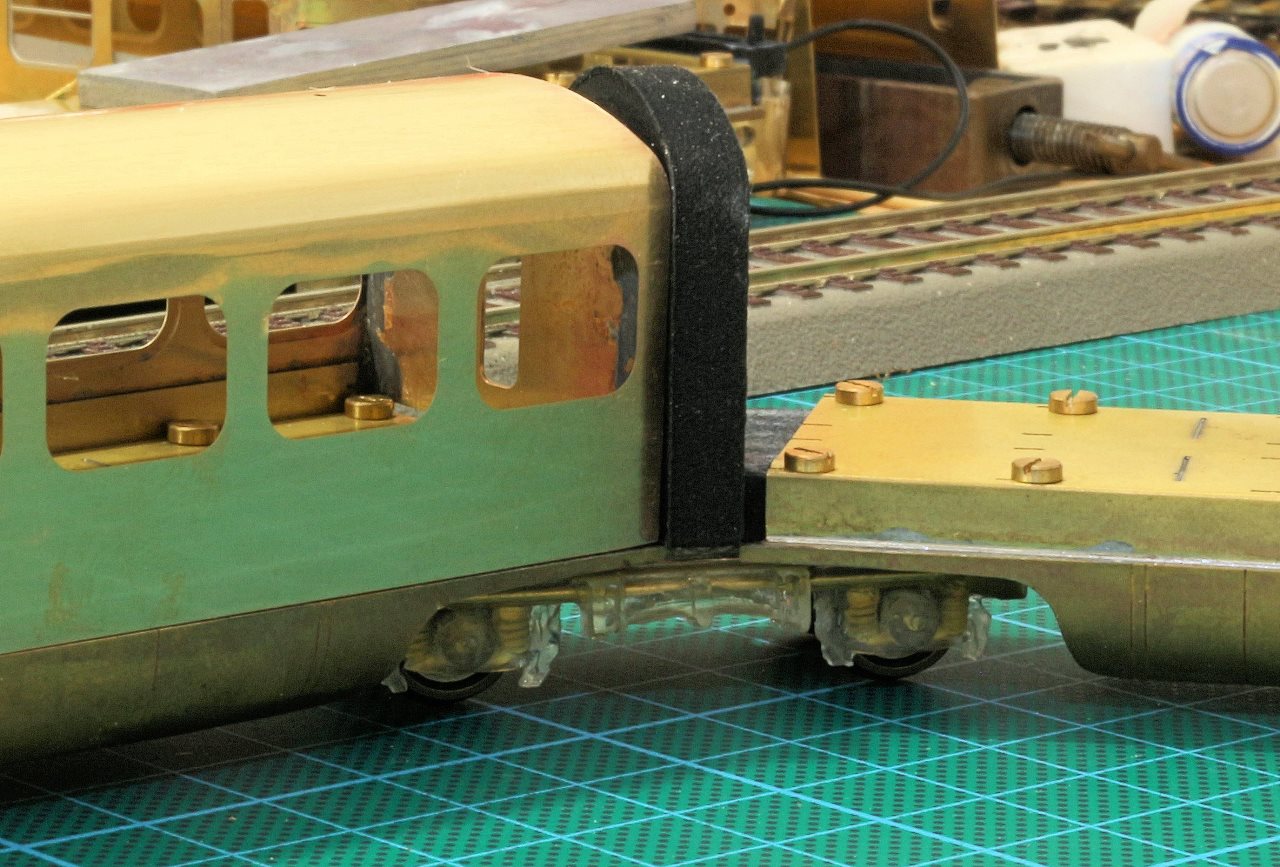

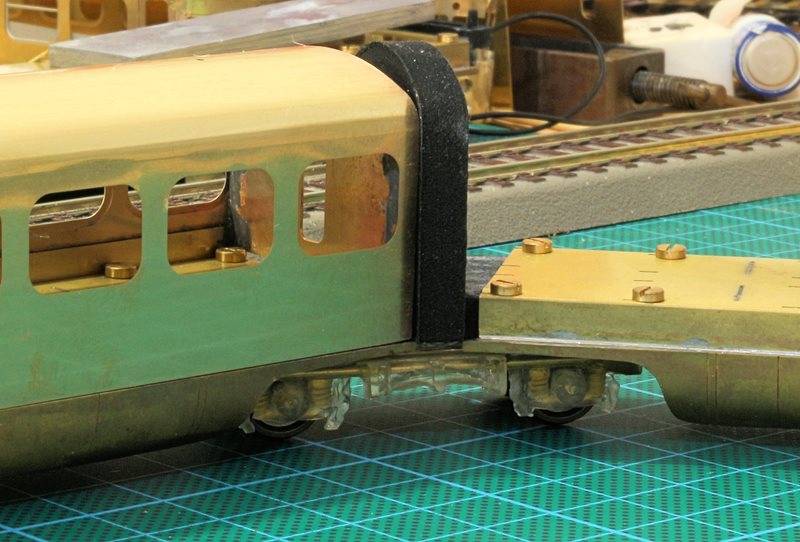

... en zo zwaait de balg uit. door de uitholling aan de zijkanten van de balg, 'krult' deze zich als het ware om de bakwand heen

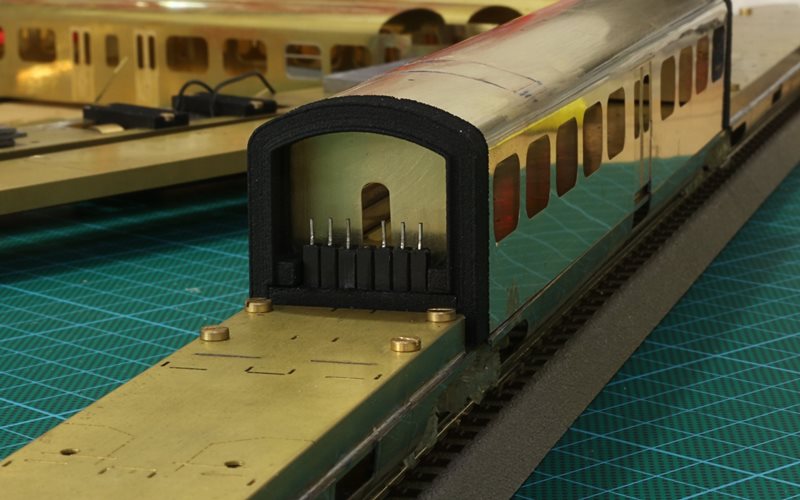

... ook de ronding van het dak klopt keurig met die van de balg. De balgen moeten nog een schuurpapiertje hebben. Er zitten nog wat print-rafels aan

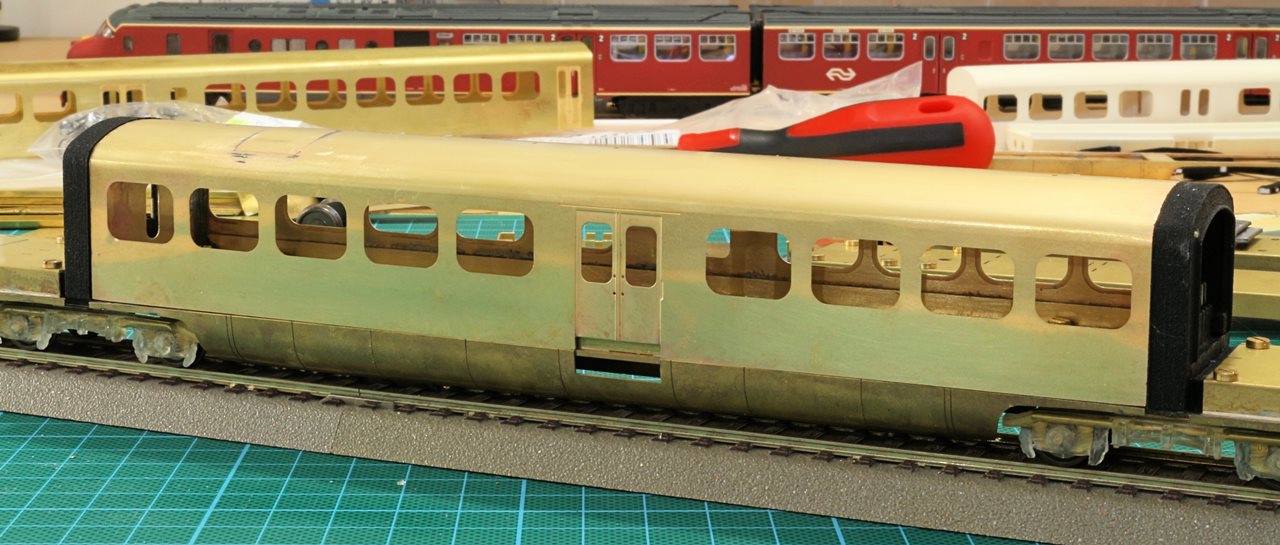

... en een overzichtje...


Grtzz,

Karst

[Weerd]

Leuk, dat Coo-bakje.

Gerard

[Dash 8]



[Rob Moerkerken]

Mooi!!!

[Jeroen Water]

Dat ziet er onwijs fraai uit zeg!

Jeroen

[Romar]

Alleen het frame nog even recht buigen.

[Dash 8]

Hoe wordt de bak op het frame vastgezet? Met schroeven?

Mvg., John

[Günther]

Karst Drenth,
Ik zou ook graag een DE5 willen aanschaven van Frie.
Maar ik ben een 3rail rijder.
Mijn vraag is, ik zag dat er wisselstroomwielen onder kunnen.
Maar kan er dan ergens ook plaats voor een sleper.
En is er ook voldoende ruimte om bij C-rail over slanke wissels te kunnen rijden.
Want de pukkels zijn midden in de wissel nog als hoog.
Hoop dat jij hier raad voor weet.

vr.gr. Gunther.

[IJsselsteyn]

Volgens mij is Jeroen Water (zie eerder in dit draadje), voor wie Karst er eentje bouwtje, ook een drie-railer, dus ik denk dat het geen probleem is.
Maar de maestro himself heeft natuurlijk het eindwoord.


Steyn

[FRIE]

Hallo Günther,

Kun je mij vertellen wat de hoogte van je zogenaamde 'pukkels' is ten opzichte van de bovenkant van de railstaaf?

Groeten,


Erwin
