Digikeijs DR4018: Seinen aansturen

[HJ]

Nog even een foto van de betreffende 4 modules, destijds nog in de testfase.



Ze vormen inmiddels onderdeel van een grote rondgaande baan (32 modules).

groet

Hendrik

[Bert_Apd]

Hallo Hendrik,

Bedankt voor de plaatjes, maakt het in ieder geval duidelijk.

Benodigde seinen:

1. In de richting van "Halte" op de hoofdbaan vóór de wissel een (inrij)sein met de standen Hp0, Hp1 en Hp2.

2. In de tegenovergestelde richting op de hoofdbaan voor de wissel een sein met de standen Hp0 en Hp1.

3. In het kopspoor van "Halte" een uitrijsein met de standen Hp00, Hp0/Sh1, Hp2. Met de stand Hp0/Sh1 kun je eventueel ook rangeren via het hoofdspoor.

4. Aan het eind van het kopspoor (in de inrijrichting) een Sh2 bord op het stootblok:

> http://www.bxf.de/wordpress/wp-content/uploads/2014/03/IMAG0632_03.jpg

Eigenlijk geldt er bij het inrijden van het kopspoor ook nog een snelheidsbeperking (Zs3) van 30 km/h, maar DB inrijseinen met verlichte snelheidsborden zijn volgens mij voor Spoor 0 niet verkrijgbaar, dus die laten we maar achterwege...

Vanaf locatie A zou eigenlijk voor de wissel ook nog een spersein (laag) Sh0/Sh1 moeten staan, maar ook die heb ik niet kunnen vinden voor Spoor 0...

> http://www.viessmann-modell.com/shop/images/product_images/popup_images/4018.jpg

Volgens mij moet dit wel voldoende zijn....

Groeten,
Bert

[HJ]

Hallo Bert,

Dat werkt verhelderend!
Wat het Gleissperrsignal betreft zijn er wel mogelijkheden:

http://spur-0-kaufhaus.de/epages/f9725276-ffe7-4b2e-aab8-fd80f674b4d6.sf/de_DE/?ObjectPath=/Shops/f9725276-ffe7-4b2e-aab8-fd80f674b4d6/Products/6400

Ook het Gleissperr zelf is te krijgen, zelfs in beweeglijke uitvoering.

Vraag is nu: kan ik deze kerstboom met één DR4018 aansturen?

groet

Hendrik

[Bert_Apd]

Hallo Hendrik,

Volgens mij kun je de hele "kerstboom" aansluiten op één DR4018, er blijft zelfs nog ruimte over voor een paar extra "ballen"

Dus een sperrsignal (Sh0/Sh1) erbij is ook mogelijk

Die gleissperre is ook goed toepasbaar, de losse wagons langs de laad/losstraat nemen een "rood sein" niet zo nauw!
Hoe wordt de gleissperre bewogen?

Wil jij zelf een oplossing verzinnen voor je kerstboom op de DR4018 of heb je stille hoop dat ik een voorzetje geef?

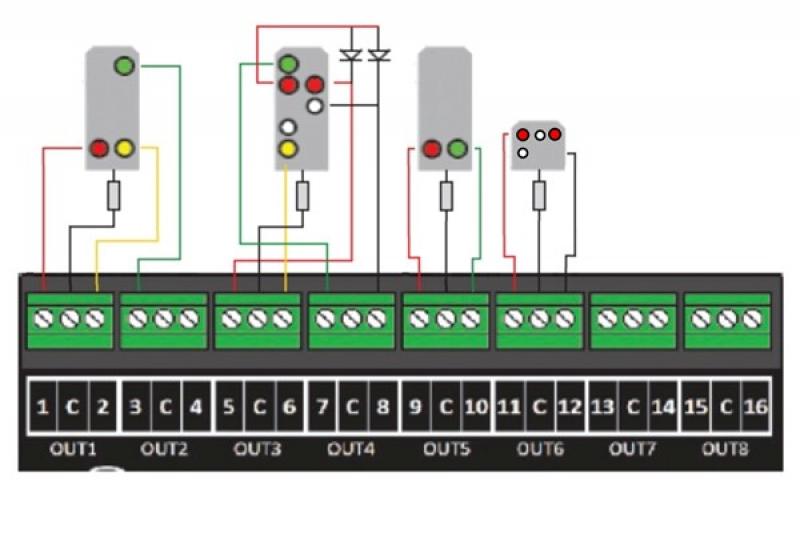

Vooruit, vast een voorzetje:



Uitgangspunt is Preset 8 met daarna een aantal CV-aanpassingen.
En zoals je kunt zien zijn er nog vier uitgangen over....

Wil je alleen maar de vier seinen aansluiten op de DR4018, dan kun je uiteraard ook gewoon de Preset 8 instelling gebruiken zonder verdere aanpassingen.

Groeten,
Bert

[HJ]

Hallo Bert,

Helemaal bedankt. Iedere hulp is welkom.
Nooit eerder gedacht aan een sperrsignal maar dat is nu ook relatief eenvoudig mogelijk.

Je voorzet voor de aansluitingen ziet er prima uit. Enige commentaar dat ik kan bedenken is dat het uitrijsein en het hoofdsein (Hp0, Hp1) op module 17 komen en het sperrsignal en het inrijsein op module 16.
Daar zit dus een overgang tussen.

Als ik het aantal aansluitdraadjes tel dan komen er op module17 - 7 aansluitingen (zwart kan gedeeld worden neem ik aan?) en op module16 - 6 aansluitingen. Dat betekent dat de DR4018 het best op module17 gemonteerd kan worden met een 6 polige stekkerverbinding naar module16.
Of ik moet besluiten 2 stuks DR4018 aan te schaffen.
Ik hanteer namelijk het ijzeren principe dat alleen de 2 draden van de ringleiding de oversteek tussen de modules mogen maken. Het is een mobiele baan en de kans op storingen moet tot een minimum teruggebracht worden.

De kit van de gleissperre die ik in huis heb, is niet van een aandrijving voorzien. Het meest waarschijnlijke (als ik ooit zo ver kom tenminste) is dat er een servo onder geplaatst wordt voor de aandrijving.
Maar misschien krijgt ie alleen een decoratieve functie.

Als je nog suggesties voor CV aanpassingen hebt, hoor ik het graag.

groet en voorspoedig 2015!

Hendrik

[Cambalou]

Ik had dit topic nog niet eerder gezien. Ik wil het topic niet kapen, maar ik heb op een vergelijkbare manier SNCF-seinen aan de praat weten te krijgen. Het kost een paar decoders extra  maar het werkt nu wel precies zoals ik wil. Ik gebruik de ingebouwde NS-programmering om SNCF-seinbeelden voor elkaar te krijgen en die aan te sturen met iTrain. Helaas heeft iTrain een beperking, waardoor je niet meer dan 4 adressen tegelijk uit kunt sturen maar de belangrijkste seinbeelden doen het prima. Ter illustratie een screenshot vanuit de Excel-sheet waarin ik de configuratie bij houd:

[Dominique]

Hallo Bert,

Op het plaatje bij alvast een voorzetje;

Het sein op out 3 en 4 probeer ik ook op de dr4018 te laten werken ivm ik er 8 heb.

Maar klopt het dat er 2 diodes bij aangesloten moeten worden?  Zoals  op het plaatje bij de rode en zwarte draad?

Mvgr,

Dominique

[Bert_Apd]

Hallo allemaal,

Ook van mij aan iedereen een voorspoedig 2015 toegewenst met veel modelbouwplezier!

Leuk om weer even wat feed-back te hebben gekregen...

Allereerst even een antwoord voor Hendrik@109.

Aangezien je jezelf een "ijzeren principe" hebt opgelegd lijkt het mij dan verstandig om per module een eigen DR4018 toe te passen die alleen de componenten op die module aanstuurt.
Dat kost je inderdaad een extra DR4018 maar dat lijkt me - gezien alle andere investeringen - geen onoverkomelijk bezwaar. De vrije uitgangen op de DR4018's kun je dan per module zeker nog wel gebruiken voor aanvullende aansluitingen zoals perronverlichting, straatverlichting en wat je verder nog bedenken kunt.

Wat betreft je vraag over de "zwarte draden" die mogelijk gedeeld kunnen worden: alle aansluitingen op de "Common +" (dus de C's) kunnen samengevoegd worden tot één draad naar één van de C-aansluitingen (alle C-aansluitpunten zijn namelijk binnen de DR4018 doorverbonden).
De zwarte draden die naar de Led's getekend zijn bij het uitrijsein en het spersein kunnen uiteraard niet samengevoegd worden, maar dat was neem ik aan wel duidelijk.

Wanneer je per module een DR4018 neemt zou ik het mezelf gemakkelijk maken en beide DR4018's via een Preset 8 configureren (zonder verdere CV-aanpassingen) en de aansluitingen maken volgens het schema wat bij Preset 8 behoort.

Alle vier de seinen kunnen dan worden aangestuurd via het "vier adressen"-principe:

    - de eerste drie adressen voor het seinbeeld
    - het vierde adres voor de dag/nacht-dimming

Ik zal nog wel een tekeningetje daarvan maken, komt later, oké?


Hallo Cambalou@110,

Ik wil het topic niet kapen, maar ik heb op een vergelijkbare manier SNCF-seinen aan de praat weten te krijgen.

Een bijdrage waarin de creativiteit met betrekking tot seinen en de DR4018 getoond wordt is naar mijn idee zeker geen kaping van het topic, integendeel het past juist heel goed in deze topic. Hoe meer ideeën er met betrekking tot de DR4018 in deze topic aan de orde komen des te zinvoller wordt deze topic.

Als ik je schema goed heb begrepen worden jouw SNCF seinbeelden gecreëerd door middel van in totaal 6 adressen. klopt dat? Welke seinbeelden gebruik jij zelf nu met de "4-adres"-beperking van iTrain?

Ik heb nog gezocht naar een site waar de SNCF seinbeelden met verklaring te vinden zijn, maar die heb ik (nog) niet kunnen vinden. Heb jij daarvoor een link?


Hallo Dominique@111,

Maar klopt het dat er 2 diodes bij aangesloten moeten worden?  Zoals  op het plaatje bij de rode en zwarte draad?

Inderdaad moet je bij het uitrijsein een tweetal diodes toevoegen om de juiste seinbeelden te krijgen:

   - voor Hp00 (twee rode horizontale lampen) een diode tussen de twee aansluitdraden met de rode markering
   - voor Hp0/Sh1 (één rode lamp met twee schuin oplopende witte lampen) een diode tussen één van de draden met rode markering en de draad die de twee witte Led's aanstuurt

Die diodes hoef je niet in het sein zelf in te bouwen maar gewoon tussen de aansluitingen aan de DR4018 (maar dat was al duidelijk toch?).

Zonodig wil ik ook daarvoor nog wel even een tekeningetje maken, ik hoor het wel.

Groeten,
Bert

[Happyface_be]

Hoi Bert,

even een vraagje namens Dominique, we zijn samen bezig bij hem met die DR4018 om deze werkend te krijgen tbv DB Uitrijseinen.

Je bevestigd dat er diodes gebruikt moeten worden. Kan die van Viessmann gebruikt worden? art.nr: 6834 van Viessmann.


We horen het graag van je en/of suggesties waar we rekening mee moeten houden.

Gr. Ferry en Dominique

[gansep]

Hoi Bert,

N.a.v. je vraag m.b.t. het Franse seinstelsel zou ik je deze site kunnen aanbevelen.
http://www.thesignalpage.nl/homepage.php

Gaat verder dan Frankrijk, maar bevat veel nuttige links met informatie

Groet
Erik

[tuurtje]

Hi Ferry en Dominique,

Ik ben dan Bert niet, maar voor dit doel kan je ook een 1N4148 nemen, kost bij Conrad € 0,04 per stuk.


Groetjes

Arthur

[Calimero]

http://www.viessmann-modell.com/shop/product_info.php?info=p390_Gelijkrichterdioden.html&XTCsid=8cd963cd8247aa7de9c3da7d6ae66e91

Daar staat dat deze diodes universeel zijn en 1A aan kunnen.
M.a.w. gewoon een 1N4007 pakken, kosten ook een cent of 4.
http://www.eoo-bv.nl/index.php?_a=viewProd&productId=276

[ruudns]

Dat is voor een paar ledjes echt niet nodig......dus gewoon de 1N4148, lekker klein en een stuk dunnere aansluitdraden .

[Calimero]

Dan is de 1N4148 inderdaad al meer dan zat met z'n 200mA.
Ik wilde eigenlijk alleen maar zeggen dat Viessmann erg duur is

[Dominique]

Dat is top! Bedankt voor de info!

Nu hopen dat er zondag een elektroboer open is
