Auteur Topic: Leids spoor (voorheen Blauwpoortsbrug)  (gelezen 41688 keer)

Gerco van Beelen

  • Offline Offline
  • Berichten: 1423
    • sleutelspoor
Re: Blauwpoortsbrug
« Reactie #30 Gepost op: 14 oktober 2014, 12:09:02 »
Het is de bedoeling dat ik eerst het front ga bouwen van alle gebouwen van het eerste blok. Daarna komt de inrichting en dan wordt het blok dicht gemaakt. Het volgende pand wat nu aan de beurt is de bioscoop de Lido


zoals het er nu uitziet

en deze is al wat ouder

met hier de oude entree
« Laatst bewerkt op: 14 oktober 2014, 17:39:55 door Gerco van Beelen »

Gerco van Beelen

  • Offline Offline
  • Berichten: 1423
    • sleutelspoor
Re: Blauwpoortsbrug
« Reactie #31 Gepost op: 14 oktober 2014, 17:36:03 »
De plots zijn gesneden en er druk mee aan de slag gegaan en de bioscoop begint al aardig vorm te krijgen

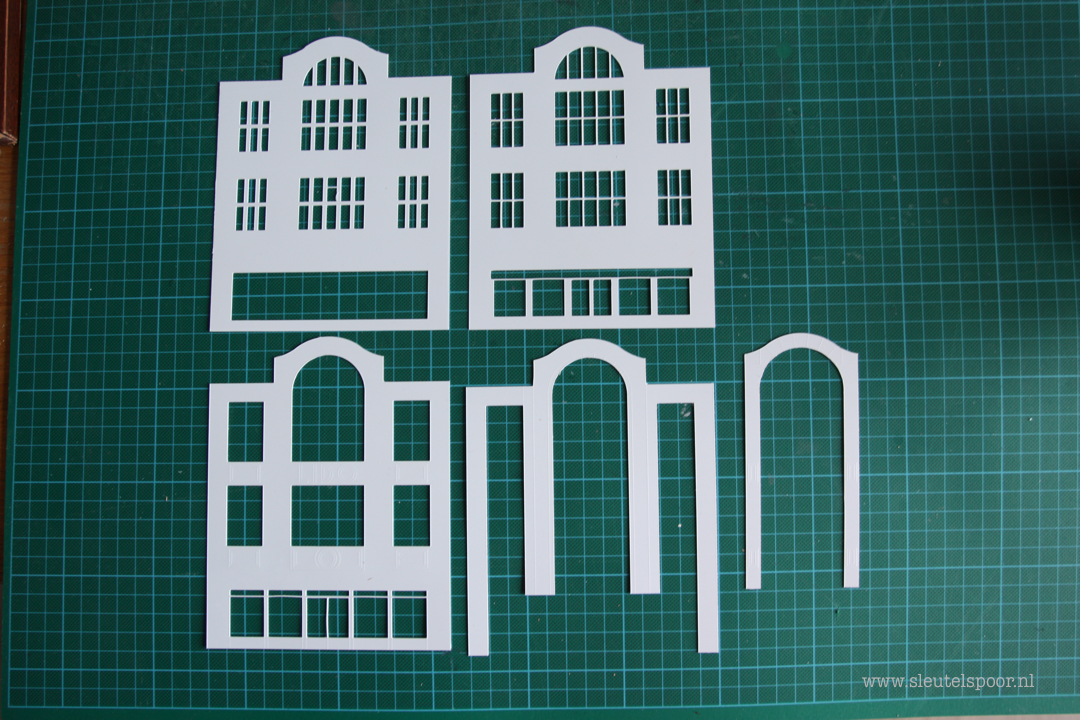

De basis plots uitgesneden

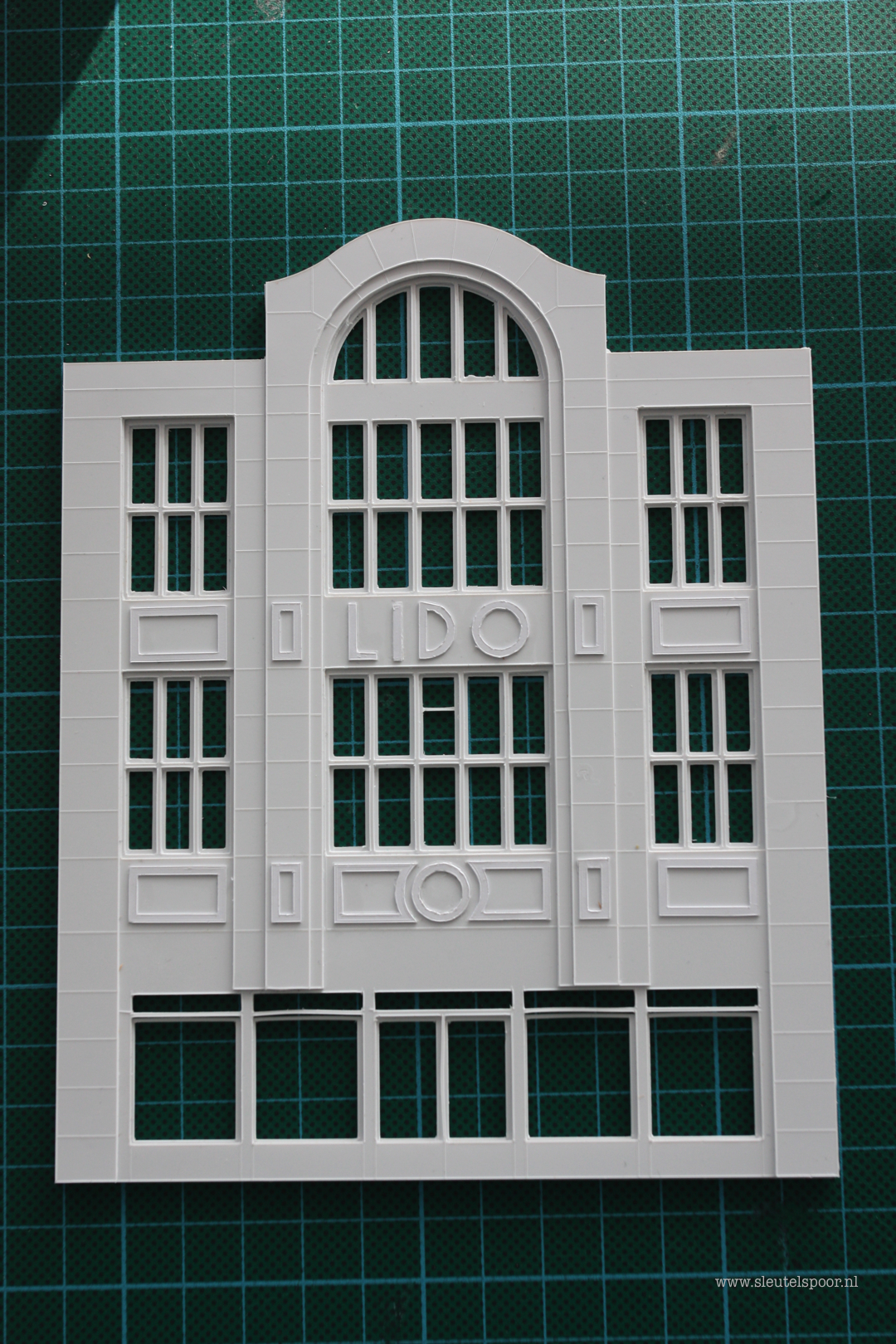

van 0,3 mm enkele details uitgesneden en aangebracht

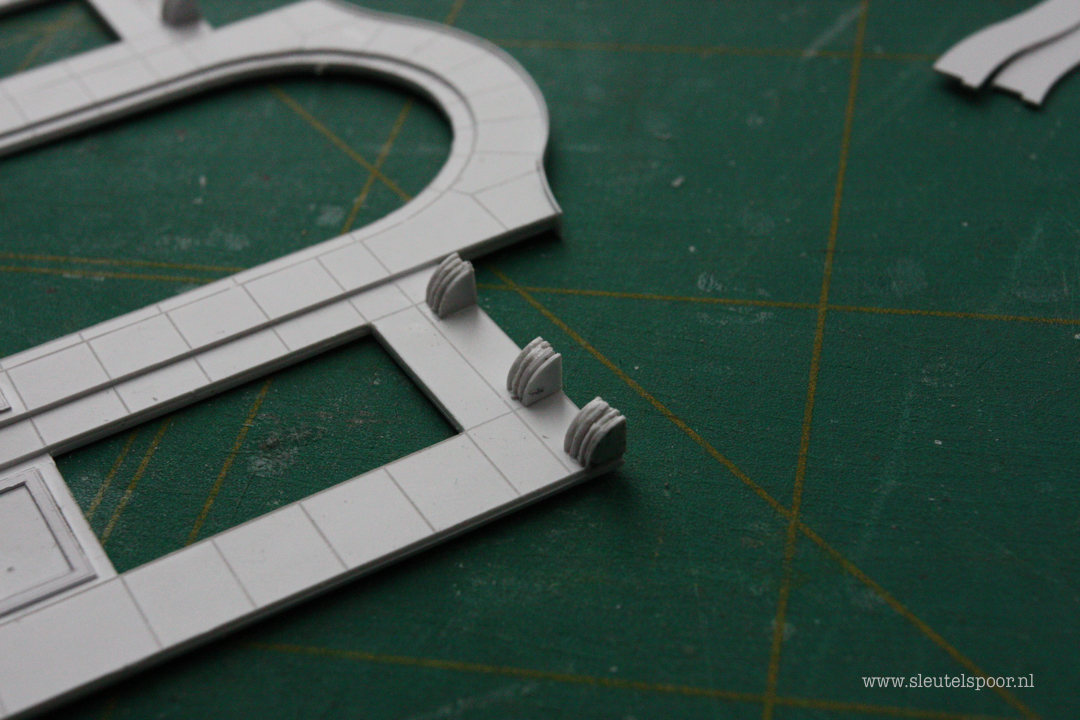

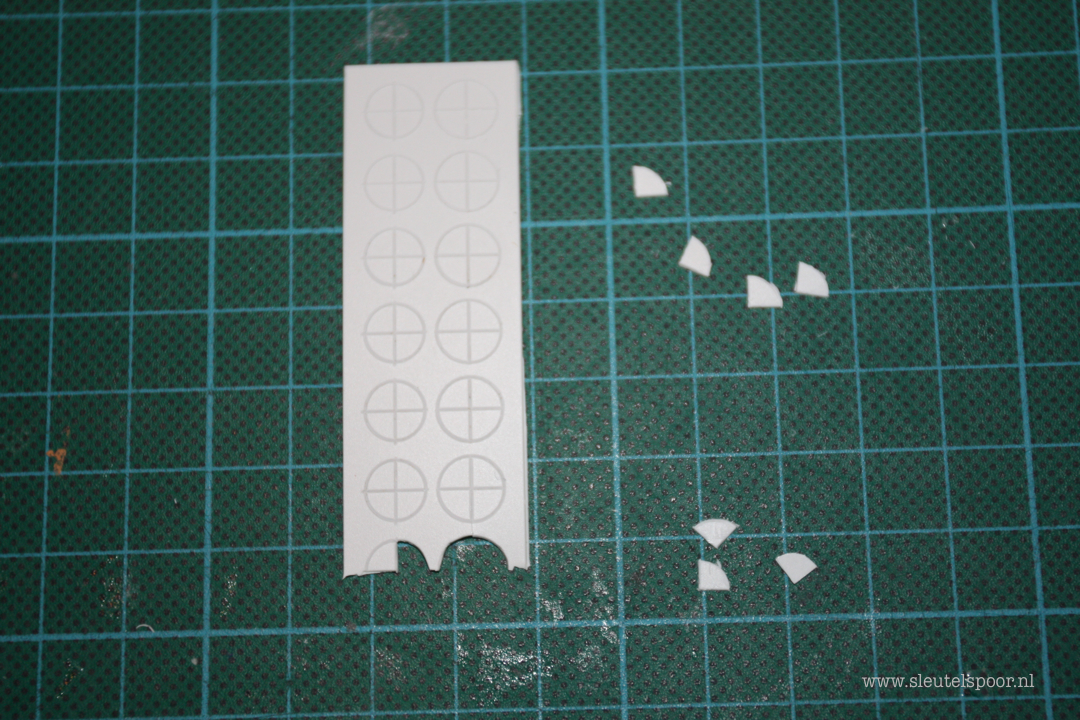

cirkels in 0,5 mm geplot waarbij de ene cirkel iets kleiner is dan de andere elke cirkel in 4en gedeeld en daarna een kleine en daarna een grote cirkel op elkaar geplakt voor de daksteunen voor de goot

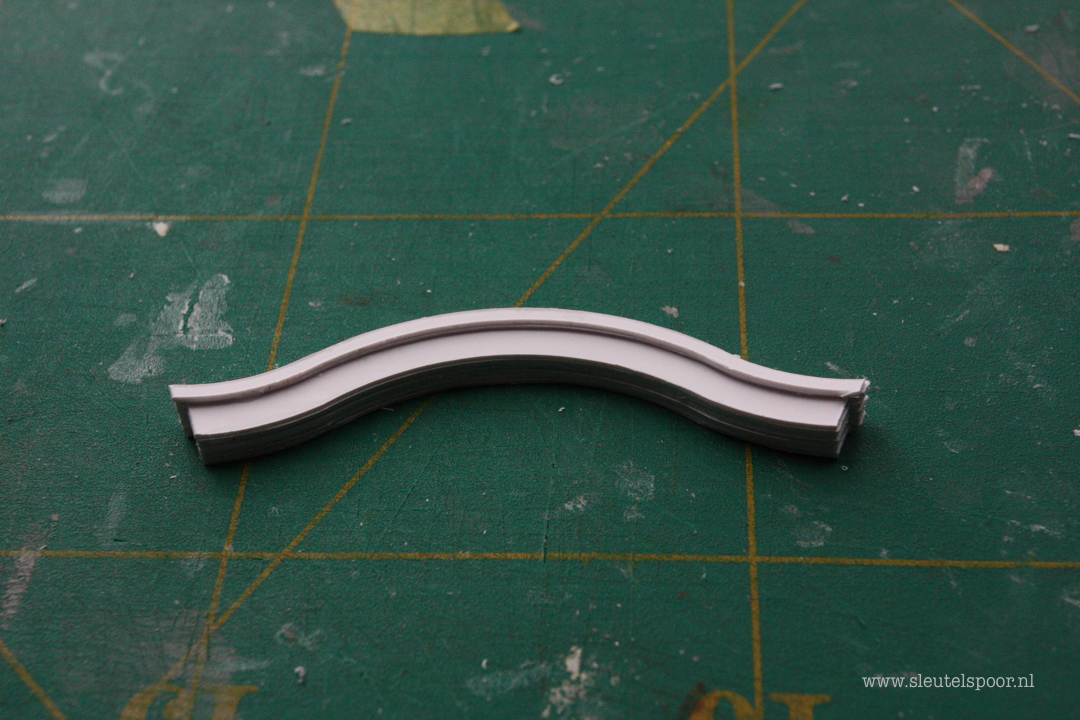

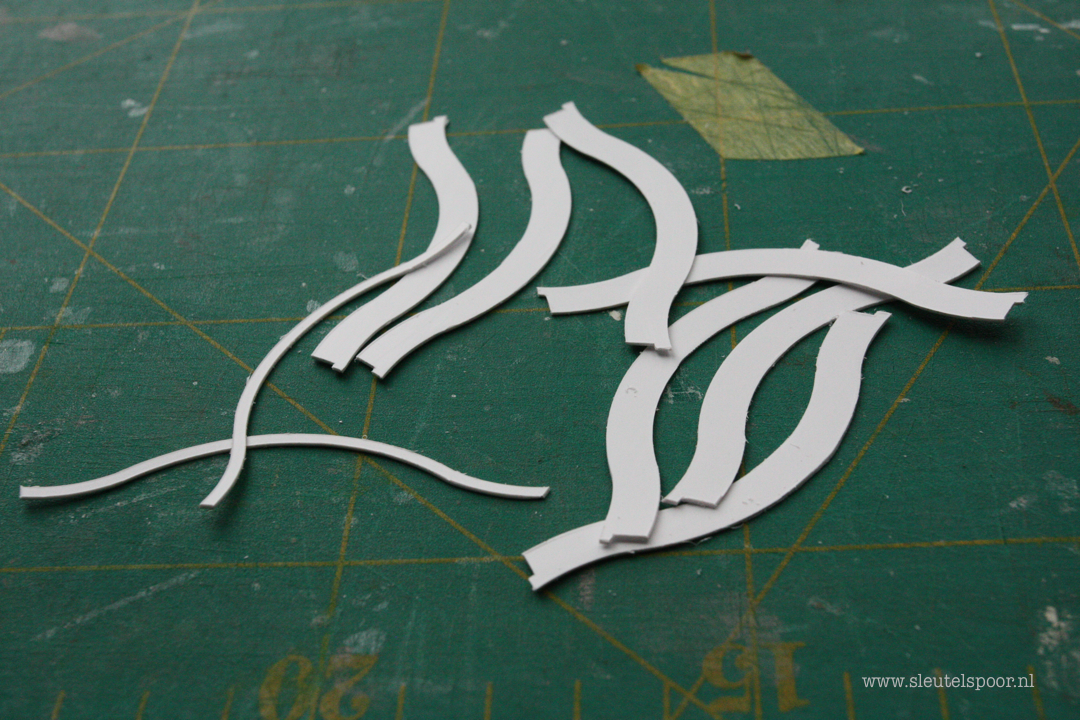

de bogen voor boven op het gebouw

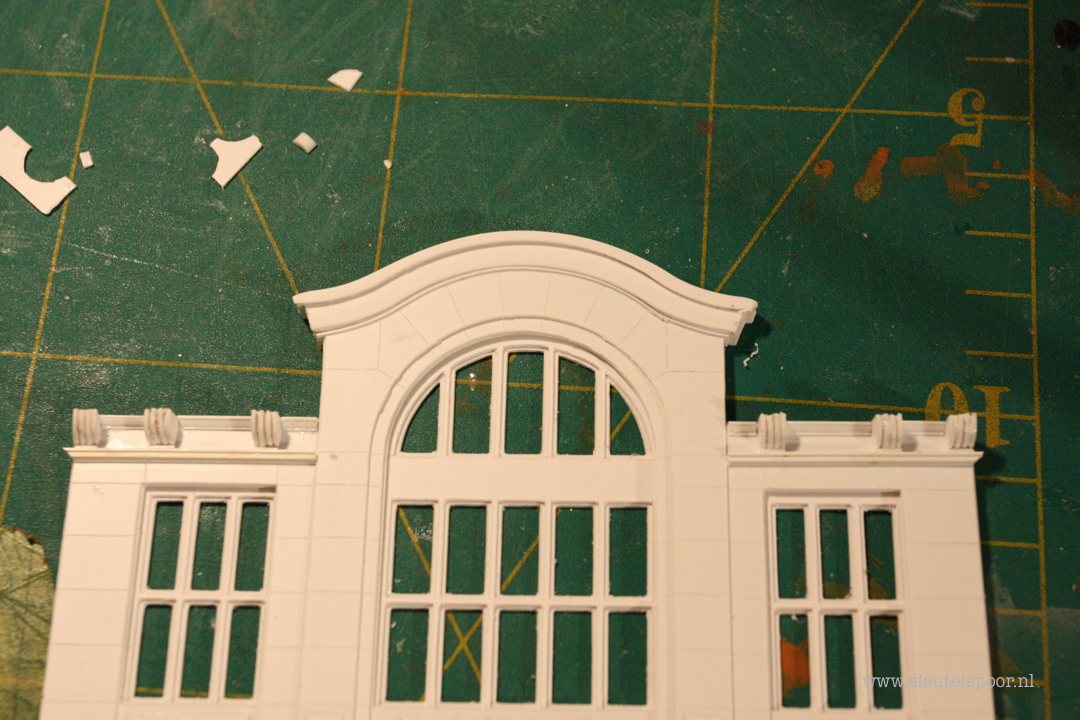

met stripjes van evergreen de nodige details aangebracht

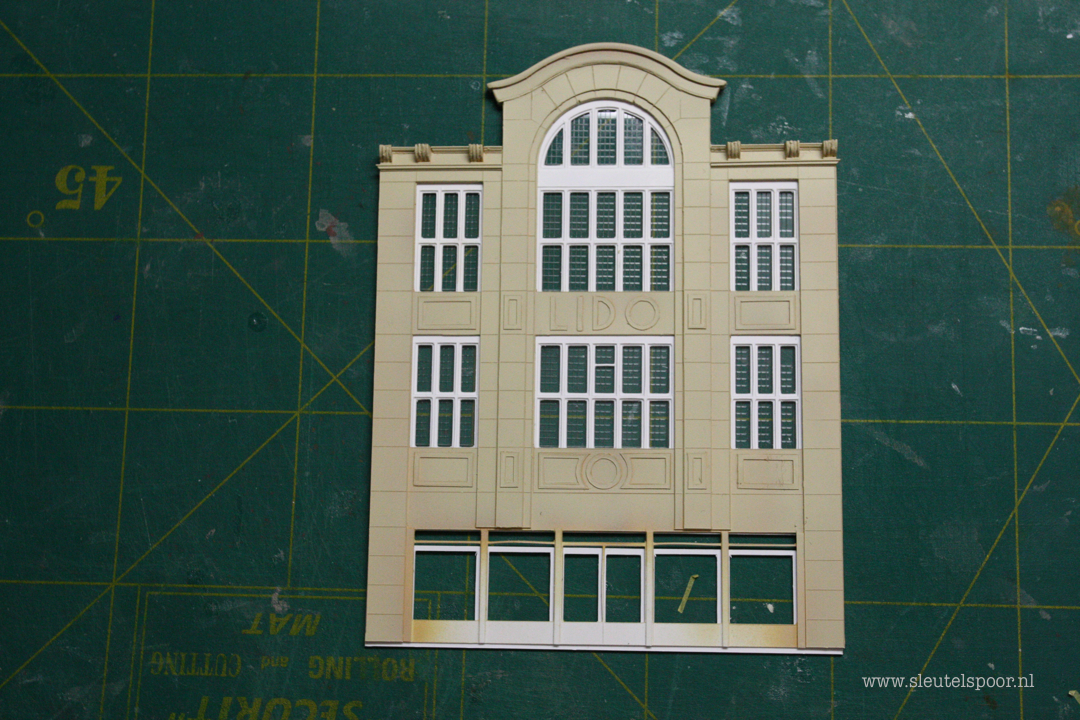

na de eerste spuitsessie kan het glas in lood voor de bovenste ramen aangebracht worden

Deetrein

  • Offline Offline
  • Berichten: 1596
Re: Blauwpoortsbrug
« Reactie #32 Gepost op: 14 oktober 2014, 17:51:46 »
zijn er ook kwijlende smiley's...?  (y)

mvg, Erich
Geen beter weer dan de brandweer
mijn foto's: https://www.flickr.com/photos/42964111@N07/albums

Feiko

  • Offline Offline
  • Berichten: 380
Re: Blauwpoortsbrug
« Reactie #33 Gepost op: 14 oktober 2014, 18:47:28 »
Wauw, wauw, wauw! Super mooi gedaan. Hoe maak je de plots?
Blauwe vingers doen een Swolsch hart kloppen

Jaap Smith

  • Offline Offline
  • Berichten: 387
    • Foto pagina van Jaap Smith
Re: Blauwpoortsbrug
« Reactie #34 Gepost op: 14 oktober 2014, 19:21:43 »
Ongelofelijk mooi gemaakt  (y)

Vriendelijke groet Jaap Smith

Gerco van Beelen

  • Offline Offline
  • Berichten: 1423
    • sleutelspoor
Re: Blauwpoortsbrug
« Reactie #35 Gepost op: 14 oktober 2014, 23:14:46 »
Hallo Feiko,

Ik maak een tekening in autocad van de gevel die ik wil maken. Daarna verdeel ik het in verschillende lagen van 0,5 mm die ik dan naast elkaar leg. De flatbed snijmachine die ik heb is gemaakt om folie door te snijden. Ik snij er styreen mee door de machine volgens tekening de lijnen met een mes te laten snijden. Om te graveren laat ik alle lijnen een keer snijden met het mes van de plotter. Voor de snijlijnen laat ik de machine 4 keer het zelfde snijpatroon volgen. Hierdoor is het styreen voor 75% ingesneden. De rest doe ik met de hand met mijn mes. Ik hoop dat dit een beetje duidelijk is hoe ik de plots maak

hier heb ik een uitgebreide verhandeling gegeven hoe dit werkt
« Laatst bewerkt op: 14 oktober 2014, 23:18:51 door Gerco van Beelen »

Jeroen Water

  • Offline Offline
  • Berichten: 5121
  • NS tijdperk IV (1973/1974)
    • Flickr Fotostream Jeroen Water
Re: Blauwpoortsbrug
« Reactie #36 Gepost op: 15 oktober 2014, 08:02:22 »
Ongelooflijk fraai weer Gerco! Erg leuk om op deze wijze ook unieke gebouwen op je baan te krijgen.  (y)

Jeroen
Bouwt aan Ermehuizen met het dienstregelingsjaar 1973/1974

roco

  • Offline Offline
  • Berichten: 1912
Re: Blauwpoortsbrug
« Reactie #37 Gepost op: 15 oktober 2014, 09:17:52 »
tuut tuut , das snel .  (y) je bent je beroep als makettebouwer misgelopen  ;D

gr Jos

Feiko

  • Offline Offline
  • Berichten: 380
Re: Blauwpoortsbrug
« Reactie #38 Gepost op: 15 oktober 2014, 10:52:36 »
Prachtig hoe je dat doet. Kvind het echt heel mooi! Zal voor veel mensen niet zo zijn weggelegd om op deze manier te bouwen.
Blauwe vingers doen een Swolsch hart kloppen

Gerco van Beelen

  • Offline Offline
  • Berichten: 1423
    • sleutelspoor
Re: Blauwpoortsbrug
« Reactie #39 Gepost op: 15 oktober 2014, 12:21:07 »
Het enige wat je moet leren is tekenen van een bouwpakket. De plotter werkt met verschillende programma's en dan kan ik voor je plotten. Ik ga alleen niet voor je tekenen want daar gaat heel veel tijd in zitten. hoe langer je bouwt hoe meer oplossingen je vindt om wat te bouwen en je gaat ook steeds meer details aanbrengen

RICROO

  • Offline Offline
  • Berichten: 618
Re: Blauwpoortsbrug
« Reactie #40 Gepost op: 15 oktober 2014, 17:19:38 »
Hallo Gerco,

Fraai project, gisteren nog over de brug gelopen. Later op de avond een rondleiding van een gids gehad in Leiden. Kon me aan de hand van foto's en filmpjes nog wel voorstellen hoe het er uitgezien moet hebben met die fraaie trams in het straatbeeld.

Ook leuk dat de plots straks te koop zijn, hou me zeer warm aanbevolen. Sinds kort (via Simon, je kent hem wel) een plotje ontvangen. Moet er nog aan beginnen, maar het bouwen wordt een feest.

Ik ga dit strak volgen.

Succes!

Richard

Zoedelaar

  • Offline Offline
  • Berichten: 600
  • Den Zoedel; modeltramstad
Re: Blauwpoortsbrug
« Reactie #41 Gepost op: 15 oktober 2014, 18:42:54 »
Er zijn van die draadjes hier op Bnls waarbij de kwaliteit echt ver boven het gemiddelde ligt. Dit wat wij hier zien kunnen is voor mij werkelijk echte modelbouw. Helaas heb ik de tijd, het geduld, de kennis en kunde er niet voor om ook maar uberhaupt in de buurt te komen van wat jij nu weet te realiseren. GROTE KLASSE!
Ik houd mij aanbevolen zodra de plots te koop worden aangeboden. Maak je dat hier in dit draadje bekend?
« Laatst bewerkt op: 15 oktober 2014, 20:12:46 door Zoedelaar »
Olafs groeten uit 'Den Zoedel'; modeltramstad in ontwikkeling

* Kijk voor meer op Instagram 'Den Zoedel'

Gerco van Beelen

  • Offline Offline
  • Berichten: 1423
    • sleutelspoor
Re: Blauwpoortsbrug
« Reactie #42 Gepost op: 15 oktober 2014, 22:49:23 »
Dank voor alle complimenten. In ieder zit een goede modelbouwer. Ik ben met een groepje bezig met mensen die nog nooit hadden gemodelbouwd. Met wat aanwijzingen maken ze nu de mooiste dingen. Het is een kwestie van geduld en durven dingen te doen en fout te doen. Modelbouw is ook een beetje puzzelen en veel kijken.
Hier een voorbeeld van wat we daar bouwen. Ik teken en lever de plots en ze bouwen het model van deze plots.

Dit gebouw is trouwens vlak bij Leiden namelijk in Katwijk aan de Rijn. Het enige wat we er nog op moeten maken zijn de muurankers, maar die gaan we straks etsen omdat ze toch wel een heel ingewikkelde vorm hebben.

Joop_L

  • Offline Offline
  • Berichten: 1594
Re: Blauwpoortsbrug
« Reactie #43 Gepost op: 16 oktober 2014, 10:19:29 »
Schitterende bouwsels Gerco  (y)
Groeten Joop, machinist Lls

Feiko

  • Offline Offline
  • Berichten: 380
Re: Blauwpoortsbrug
« Reactie #44 Gepost op: 16 oktober 2014, 11:25:33 »
Die luiken lijken precies op de historische gebouwen in Zwolle. Prachtig gebouw!
Blauwe vingers doen een Swolsch hart kloppen
