Simpele Multi-/LokMaus / Roco-/LocoNet / LokPilot compatible DCC module booster

[br194]

Hans effe wat anders: "Daar waar rook is is de kortsluiting" hoeft niet waar te zijn. "Daar waar rook is wordt de meeste schade aangericht" is correcter. Maar wel goed gevonden  .

3e wet van kirchhoff "Daar waar de schakeling rookt, is de stroom te groot"

Willem

[HansQ]

Zooo... ik heb bij Conrad een paar 2N5060jes besteld, om te testen hoe ik ze als kortsluitbeveiliging kan gebruiken.
Ze zijn zowat nergens te krijgen... Maar gelukkig kosten die dingen bijna niks, dus ik heb gelijk maar een voorraadje ingeslagen...

Ik heb ook gelijk in HongKong een aantal L6203's en HCPL2630's ingekocht, voor repectivelijk US$ 1,25 en 0,60 per stuk.
Je moet een maandje wachten, maar dan heb je ook wat, voor 1/5 van de prijs hier in Europa!

Vraag aan de MultiMaus experts:
Waar verwacht de Roco Multimaus zijn/haar voedingsspanning? Op pin 2/5 of 3/4? En hoeveel moet dat zijn? 12 Volt? 15 Volt? 20Volt? Polariteit?
Als ik toch bezig ben, kan ik ook een "master optie" op de booster bouwen, voor als je alleen een Mause kunt bemachtigen...

[Ronaldk]

Waar verwacht de Roco Multimaus zijn/haar voedingsspanning? Op pin 2/5 of 3/4? En hoeveel moet dat zijn? 12 Volt? 15 Volt? 20Volt? Polariteit?
Als ik toch bezig ben, kan ik ook een "master optie" op de booster bouwen, voor als je alleen een Mause kunt bemachtigen...

Hans even wat rond gekeken en een oud draadje gevonden: Aansluiting en werking ROCO 10764 o.a. als booster. Denk dat je daar je antwoorden wel kan vinden. Staat ook een schema van de versterker van Multimaus in.

Groet Ronald.

[HansQ]

...massa op pin 2 en +12V op pin 5... bedankt!

Dus als ik een 78L12 en een paar condensatortjes toevoeg, kan deze simpele booster ook als "centrale" fungeren voor een MultiMaus volgens mij.
Wat denken de experts daarvan?

[HansQ]

Volgens de LocoNet specs is daarvan de pinning als volgt:
     "Pinouts for the RJ11/6 connector are:
          1-RAIL_SYNC- white
          2-SIGNAL GROUND
          3-LOCONET-
          4-LOCONET+
          5-SIGNAL GROUND
          6-RAIL_SYNC+ blue"
Zie: http://www.digitrax.com/static/apps/cms/media/documents/loconet/loconetpersonaledition.pdf

Er staat in dit document ook: "The RAIL_SYNC+/- are a low power copy of the DCC data to be transmitted to the rails."
De gewenste ideale input stroom voor de HCPL2630 ligt tussen de 5 en de 15 mA, dus ik wil de serie weerstand (op de optocoupler ingangen) op 1K Ohm zetten.
Dat levert bij een signaal spanning van rond de 10 Volt (gebaseerd op de LocoNet specs en de Roco MultiMaus +12V voedingsspanning) dan zo'n 10 mA op.

Vragen aan de experts:
- Als ik alleen pin 1/6 gebruik, is deze booster ook geschikt voor LocoNet, dus het signaal van bijvoorbeeld de oude Fleischmann LokPilot?
- Wat vinden jullie van de 1K serieweerstand waarde? In de OpenDCC booster wordt 2.2K Ohm gebruikt...

[Huib]

Hans,

Ik meen begrepen te hebben uit de LocoNet specs dat 6 het tegenovergestelde signaal is van 1 en dat het signaal opzichte van de GND is gedefinieerd. Hier vind je een schema van een LocoNet booster ter inspiratie: http://users.telenet.be/deloof/booster/LocoBoosterNL.pdf

Succes!

Huib

[HansQ]

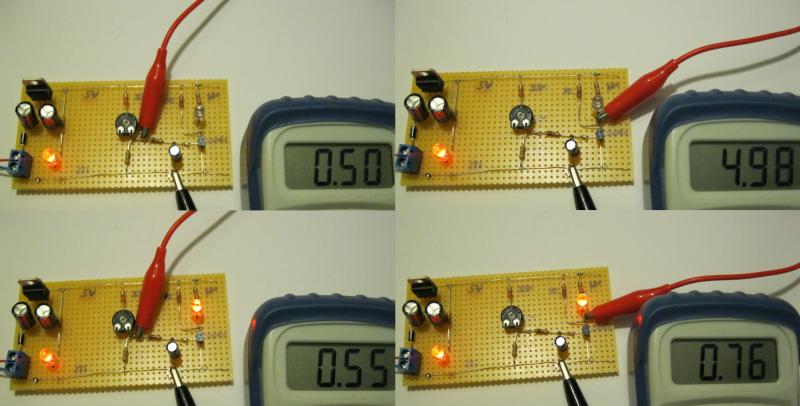

Ik heb de kortsluitschakeling op basis van de 2N5060 getest:


De thyristor gaat in geleiding bij 0.55 Volt en blijft dat ook netjes, zie metingen:


Ik heb een 1K weerstand parallel gezet met de LED om een "net" Enable signaal te krijgen voor de L6203 (is nu dus 0.75 of 5.00 Volt ).
De gate weerstand is ook 1K, en ik heb er een 47uF elkootje overheen gezet om de gevoeligheid van de kortsluitdetectie t verlagen.
Ik maak me daar een beetje zorgen over. Alsie te gevoelig is houdt de booster er straks bij iedere scheet mee op.
Dus dat wordt praktijktesten en misschien de weerstand nog verhogen en/of de elko vergroten...

Ik kom dit weekend met een nieuwe versie van de schakeling, en de onderdelene uit China zijn onderweg!

[gvandersel]

Hans,

Blij dat je met de experimenten jezelf hebt kunnen overtuigen. Een rc circuit om de korte kortsluit meldingen te onderdrukken is geen overbodige luxe. Ben benieuwd naar de volgende versie.

Groet,

Gerard van der Sel.

[NS264]

Ik krabbel even bij voor vervolg. Elektronica leeft nog .
Nog een interessant tipje misschien. Technica in Nijmegen heeft nog ouderwetse laadjes en kennis van zaken .

Gr Koen.

[HansQ]

Hier de nieuwe versie van het SimpelBooster schema:


Ik heb een 78L05 als 5V voeding toegevoegd en de eerste 2N5060 gebaseerde geteste kortsluitschakeling.
Ook heb ik het aantal verschillende en "lastige" onderdelen teruggebracht om fouten bij het bouwen te voorkomen en de kosten te drukken.
Bijvoorbeeld de lastig te krijgen 0.22 uF condensator is vervangen door 2 standaard 100nF condensators.
Voor de Rsense heb ik 2 1/4 Watt 1 Ohm weerstanden gebruikt, die vormen dus samen een 1/2 Watt 0.5 Ohm weerstand.
Graag jullie commentaar...

[gvandersel]

Hans,

Eerste indruk: ziet er goed uit. Ik heb echter een punt van overdenking. De kortsluitbeveiliging is nu vast ingesteld. Afwijkingen in tolleranties kunnen niet gecompenseerd worden. Zie jij dat als een probleem? Ik zelf wil het hier alleen maar even ter tafel brengen.

Groet,

Gerard van der Sel.

[JAB van Ree]

Misschien een hele domme vraag, maar als ik oa http://fremodcc.sourceforge.net/booster/Booster_d.html lees, claimt men dat het DCC signaal van een L6203 niet echt fraai is en soms tot storing kan leiden. Wat is de ervaring tot nu toe? Zowel dit als de Spaxbooster zijn interessante en betaalbare ontwerpen, maar ik ben er nog niet helemaal uit (en te lui om een proto te bouwen )

[HansQ]

@gvandersel: Aan de instelbaarheid heb ik ook gedacht, maar of de booster nou bij 0,9 of 1,2 Ampere afschakelt maakt mij eigenlijk niet zoveel uit.

@JABvanRee: De eerste keer dat ik daar iets over hoor. Er zijn wel 100 ontwerpen met een L6203 voor een DCC booster. Het gaat mij om betaalbaarheid.
        ...en om het experiment. Dus als ik een paar prototypes bouw en ze "doen het goed", prima. Zoniet, jammer...

Nog een vraag:
Kan voor diodes D4 en D5 ook een lichter type zoals de 1N4148 worden gebruikt? Of overlijden die direct?

[gvandersel]

Hans,

Volgens de datasheet zijn de interne fets overbrugt met diodes. Als je er iets mee wilt, dan weglaten, zeker niet vervangen door de 1N4148.

Groet,

Gerard van der Sel.

[HansQ]

OK... ze gaan er bij de volgende incarnatie weer uit!

Ik heb trouwens gisteren de L6203tjes en de HCPL2630jes uit China binnengekregen. Dus binnenkort es een prototiepje van de boostertrap bouwen...
