Decoders met PC programmeren -> NanoX+Genli+Decoderpro3 (JMRI)

[Jan F]

Hallo allemaal,

Gelukkig heb ik het printje al wel ontvangen.
En het werk prima. ik heb al een paar decoders uitgelezen met JMRI.
Toch is er bij mij iets fout gegaan, heeft me mijn voeding gekost.
Ik denk dat ik ergens een sluiting heb gemaakt. Ik wilde gebruik maken van een relais schakeling om te schakelen naar een programmeerspoor.

Gr. Jan

[Henk Veenstra]

Dag Coen,

Welke gelijkstroom trafo heb je bruikt voor de spanning?

mvg Henk

[Coen]

Henk,

Ik heb nu even een lab-voeding aangesloten. Die heb ik standaard op mijn buro staan.
Ik moet nog even kijken wat ik ga gebruiken.


Mvg,
Coen

[Automatic-rock]

Bedankt voor de feedback iedereen.

Dat de kleuren leds verkeerd waren kwam ik achter tijdens het inpakken. Ik heb zelf 2x rood gebruikt, maar het verkeerd op de stuklijst gezet. Bij nader inzien is 2x geel misschien wel logischer.
Ik zal zeer binnenkort ook de overige feedback op de website zetten (zoals de suggestie van een koelblokje voor de 7812). Een eventuele volgende versie heeft iig al normale soldeereilandjes, de steek van de weerstanden zal ik ook nog eens naar kijken.

@Jan F
Welke voeding heeft het je gekost? Toch niet je labvoeding?

[Jan F]

Hoi Benno,

Nee die labvoeding hangt er nu aan.
"vroeger" heb ik op de MTS een mooie voeding gemaakt, deze is gesneuveld. Ik heb hem nog niet onderzocht.
Omdat ik geen ander 24 Volt voeding bij de hand had heb ik uit een oude PC een voeding gesloopt. ook deze is overleden.
Vervolgens heb ik alles los gehaald, één spoor op de NanoX+Genli aangesloten en toen met mijn labvoeding nogmaals geprobeerd. Nu werkt alles.

Gr. Jan

[tuurtje]

Hoi Benno,

Ik heb het pakketje ook in goede staat ontvangen. De lage componenten heb ik net even al gesoldeerd.
Gezien alle positieve reacties denk ik niet dat er veel mis kan gaan. De print ziet er professioneel uit,

Hopelijk morgenavond weer even verder.

Thanks,

Groetjes

Arthur


[Automatic-rock]

Bedankt en succes Arthur
Van twee mensen heb ik gehoord dat ik voor C5 een 22uF condensator heb gegeven ipv 47uF. Misschien is dat bij jou ook, maar in dit geval is dat geen probleem. De 22uF kan prima gebruikt worden.

Vriendelijke groet,
Benno

PS
Heeft één van de anderen die al klaar zijn geprobeerd decoders te lezen met de Multimaus?

[Coen]

Hoi Benno,

Een multimaus heb ik niet, maar met een lokmaus werkt het iedergeval.

Verder heb ik gisteren een printje gemaakt om de S88 te testen, dat werkt ook prima.
Ik kan mijn testbaan nu volledig besturen met Koploper, NanoX/Genli en mijn S88 printje.

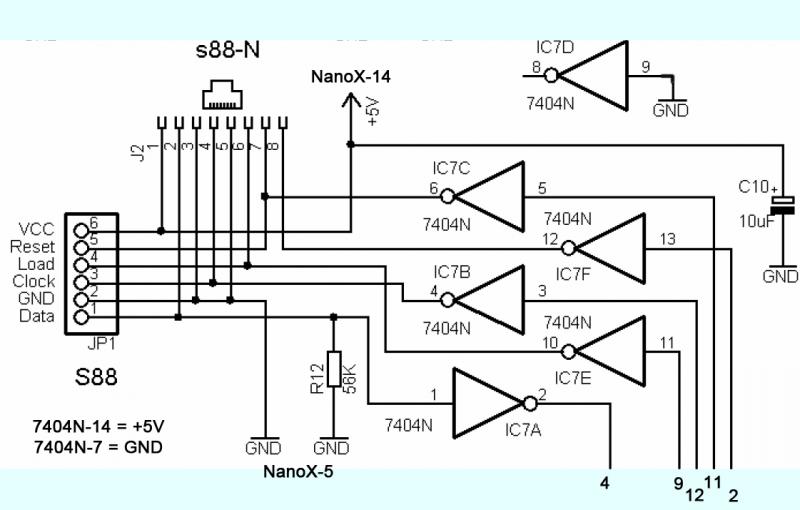

Voor de geïnteresseerden het schema:

_{(Plaatje: uitsnede van schema NanoX-S88 van F.M. Canada)}
De cijfers verwijzen naar de pinnen van de NanoX controller (IC7).


Mvg,
Coen

[Automatic-rock]

Da's goed om te horen Coen! Dan ga ik eens kijken of ik voor de volgende serie ook een S88 aansluiting kan maken. Ik zelf maak geen gebruik van computersturing en dus ook niet van S88. Kan iemand mij vertellen wat voor stekker dat is? Hetzelfde als de Xpressnet (RJ11) of een andere?

[JAB van Ree]

S88 is een simpele header, 2.54mm raster
S88-N is een RJ45 stekker

[Coen]

Meer informatie hier:
http://www.s88-n.eu/

Mvg,
Coen

[Henk Veenstra]

Kan ik deze trafo voor de Nonox gebruiken.

Netadapter 9 tot 24 Volt - €15.00 incl. BTW

Artikelnummer: X4.N.P.SUP.EU24W

Gestabiliseerde netadapter 9 - 12 - 13,5 - 15 - 18 - 20 en 24 Volt - maximaal 1500mA

- Geschakelde voeding, dus licht van gewicht en energiezuinig.
- Ingangs voltage 100 tot 240Vac, 50 of 60Hz
- Uitgangs voltage 9 - 12 - 13,5 - 15 - 18 - 20 en 24 Volt DC (Omschakelbaar)
- Uitgangs stroom bij 9 - 12 - 13,5 of 15 Volt - 1500 mA max.
- Uitgangs stroom bij 18 of 20 Volt - 1200 mA max
- Uitgangs stroom bij 24 Volt - 1000 mA max
- Maximaal vermogen: 24W
- Gewicht ca. 200g
- Afmetingen ca. 88 x 52 x 46mm
- Meegeleverde pluggen: (6 stuks):
• 2.5 jack
• 3.5 jack
• 5.0 x 2.1 mm
• 5.5 x 2.5 mm
• 3.5 x 1.35 mm
• 5.5 x 1.5 mm

Voor deze netadapter zijn veel losse plugjes leverbaar.
Ook maten en modellen die niet standaard meegeleverd worden.
Voor een overzicht, typ in het zoekvenster: ADAPTERPLUG






Staffelkorting- Bij grotere afname in één keer gelden de volgende prijzen:
Vanaf 10 stuks - Euro 14.40 incl BTW (11.90 excl. BTW)
Vanaf 50 stuks - Euro 13.80 incl BTW (11.40 excl. BTW)
Vanaf 100 stuks - Euro 13.20 incl BTW (10.91 excl. BTW)
Deze korting wordt automatisch toegepast, deze bedragen zijn afgerond op 2 decimalen.

Klik hier om terug te gaan naar het productoverzicht

mvg Henk

[Automatic-rock]

Hallo Henk,
Zolang je er geen hele baan mee gaat besturen maar alleen een loc met gaat programmeren zal die voeding met 1A wel voldoen. In de test staat alleen niet hoe hij reageert bij korstsluiting of overbelasting. De NanoX zal pas bij >1,2A de spanning van de rails halen. Heb je een link naar de voeding? Misschien zit er een datasheet bij.


Met de positieve S88 resultaten van Coen ben ik aan de slag gegaan met een uitgebreider ontwerp. Nu als uitgangspunt het besturen van een baan ipv decoders met de pc programmeren. Een nieuw uitgangspunt, dus ook een nieuw topic: http://forum.beneluxspoor.net/index.php/topic,52439.0.html

Vriendelijke groet,
Benno

[Henk Veenstra]

Benno,

Staat bij electronica-online.nl.
Netvoedingen/voedingen 24 volt.

mvg Henk

[E.r.i.k.]

Hoi Benno,

Mijn NanoX+GenLI zijn vandaag goed aangekomen [ik had de overgebleven extra print, vandaar zoveel later].  Netjes gemaakt en vooral: het werkt uitstekend!  Als eerste getest of je de voeding veilig verkeerd kan aansluiten, dat kan dus zonder componenten op te blazen

Daarna de draden juist aangesloten en met de MultiMaus een decoder uitgelezen, dat is toch wel erg prettig. Volgende stap: mijn oude laptopje inrichten als CV-backup en programmer station.

Mvg,
Erik.
