Decoders met PC programmeren -> NanoX+Genli+Decoderpro3 (JMRI)

[Timo]

Bedankt voor de antwoorden! Ik heb zeker nog intresse om zo wat makkelijker te kunnen proggen. Echt rijden zit er dan niet in zonder S88 of RS. Ook vind ik 16 loc's wel een beperking. Want als je ook decoders en adressen voor rijtuigverlichting gebruikt gaat het hard. Ook loc's die los op de baan staan maar waar je licht van aan wilt hebben is een "rijdende" loc. Er moet data heen. Want ik neem dan even aan de de beperking is dat hij maar voor 16 adressen tegelijk data pakketjes kan zenden.


Timo

[tijgernootje]

Dat van werkende verlichting in rijtuigen en een gekoppelde loc is dan denk ik miss wel te ondervangen door stroomdoorvoerende koppelingen te gebruiken.
Als ik het goed heb begrepen hier en daar op o.a. dit forum zou je een trein zo kunnen "maken" dat als t licht van de loc aangaat je met die koppelingen ook gelijk de verlichting aanzet in de rijtuigen.
Kortom dan is een trein met loc 1 adres
Vraag ik me bovendien wel af als je al 6 treinen hebt rijden(valt volgens mij niet zelf bij te houden zonder ongelukken)waarom zou je dan 10"treinen" verlicht en wel willen hebben staan ?
Ik me zo snel geen situatie voorstellen dat je aan 16 komt,maar dat aan mij liggen.
(zou t trouwens niet eens willen ook denk ik,t vreet volgens mij goed stroom wat weer zorgt voor een leuke rekening  )
*vergeet dan nog me af te vragen hoe groot je baan wel niet is,als je 16 te weinig vind    *
Afijn terug on topic.
Gefeliciteerd

[Automatic-rock]

Hallo allemaal,

Om eerst nog even te reageren om de bovenstaande berichten:
Deze print had ik in eerste instantie ook bedoeld als een compacte print om via de computer m'n decoders te kunnen programmeren. Nu ik er langer mee bezig ben denk ik er over om mijn baan er ook mee te besturen.
Misschien dat ik bij een volgende 10 stuks er ook een S88 bus bij maak. Ook die ontwerpen staan gewoon op diezelfde website. Het is maar 1 extra ic en een connector. Misschien lukt het wel binnen de 10x10cm

Maar dan nu eindelijk het hele verhaal

Ten eerste wat is het?
Het is een combinatie van de GenLi en de NanoX. De GenLi is het deel dat er voor zorgt dat de computer met een centrale kan praten. De NanoX is de centrale waar het hier om gaat. Het is in eerste instantie bedoeld om decoders te programmeren en uit te kunnen lezen; een goedkoper alternatief voor de ESU Lokprogrammer. Daar is het ontwerp ook op gericht, maar een baan besturen is wel mogelijk.

Technische details.
De print wordt gevoed met 18-25V gelijkstroom. De print werkt ook nog op 15V maar je houd dan niet veel baanspanning meer over...
Met een shuntweerstand van 1ohm (aangeduid met R4 op de print) levert een maximale stroom van +/-1,2A op.
Met een shuntweerstand van 0,4ohm kan 3A geleverd worden. De ontwerpen van de NanoX geeft wel aan dat zo'n lage weerstand problemen met het lezen van cv's kan opleveren. Ik heb dit bij het testen niet gemerkt, maar ik zeg het er wel even bij, bij deze. Let dan wel op de koeling
De print heeft een aansluiting voor een seriële kabel naar de computer en een Xpressnet aansluiting voor eventueel een Multimaus. Er is 1 uitgang waar de rails op aangesloten wordt, er is dus geen apart programmeerspoor. Wel is er een aansluiting voor een extern 12V relais die bekrachtigd wordt als er een decoder geprogrammeerd of gelezen wordt. Daarmee is dus wel een programmeerspoor te creëren.
De baanspanning is via een potmeter instelbaar, maar zal altijd een maximum hebben dat +/-2V lager is dan de voedingsspanning.
De print kan samenwerken met iedere software die het de LI100 interface (op 9600b) van Lenz ondersteund. Ik heb zelf alleen met decoderpro van JMRI gewerkt, met andere software heb ik geen ervaring, maar als de LI100 interface ondersteund wordt zou het moeten werken.

De bekende schoonheidsfoutjes.
Het is 1 van mijn eerste printen die ik ontworpen hebben, en er zitten wat kleine schoonheidsfoutjes in:
- De gaatjes voor de Xpressnet connector komen net niet helemaal lekker uit waardoor de buitenste pootjes iets naar buiten gebogen moeten worden
- Bij 1 IC en 1 elco is de makering hoe om ze gemonteerd moeten worden niet aanwezig. Deze heb ik handmatig met een watervaste stift alsnog erop gezet
- De 2 gaatjes van D1 zijn aan de krappe kant. De diode gaat er wel in, maar soldeer wel aan beide zijden om te zorgen dat beide kanten van de print goed met elkaar verbonden zijn.
- Sommige soldeereilandjes zijn aan de kleine kant. Het levert geen problemen op, maar het hoort natuurlijk niet.

De opties.
Ik kan de print op 4 manieren leveren:
1-  Kale print
2-  Kale print + de 2 microcontrollers geprogrammeerd en wel
3-  Kale print + de 2 microcontrollers geprogrammeerd en alle overige componenten.
4-  De print kant en klaar en de basisfuncties getest

Ik weet niet of ik hier prijzen mag vermelden, dus doe dat maar via mijn emailadres ajb (staat in mijn profiel).
Het blijft een hobbyproject dus garanties kan ik niet geven, zeker niet als je zelf gaat solderen. Maar ik zal mijn best doen om je (per email of via dit topic) te helpen als er problemen zijn.

Ik heb er nu maar 10 stuks waarvan 3 voor mijzelf zijn. Er zijn er dus 7 over. Ik heb waarschijnlijk meer geïnteresseerde dan printen. Maar ik lever ze op basis van wie het eerst komt, wie het eerst maalt. De eerste 7 hebben nu dan ook bericht van mij gehad. Als ik iemand vergeten ben mail dan even.
Maar ik kan ze per 10 bestellen, en dan zijn bovenstaande schoonheidsfoutjes er ook uit bij een volgende serie.

Technische vragen graag hier in het topic zodat iedereen er wat aan heeft.

Vriendelijke groet,
Benno



[Automatic-rock]

Ik kreeg van iemand de vraag voor een foto.  Ik kwam er achter dat ik nog helemaal geen foto van het eindresultaat op het forum heb gepost. Sterker nog, ik heb die foto niet eens gemaakt...

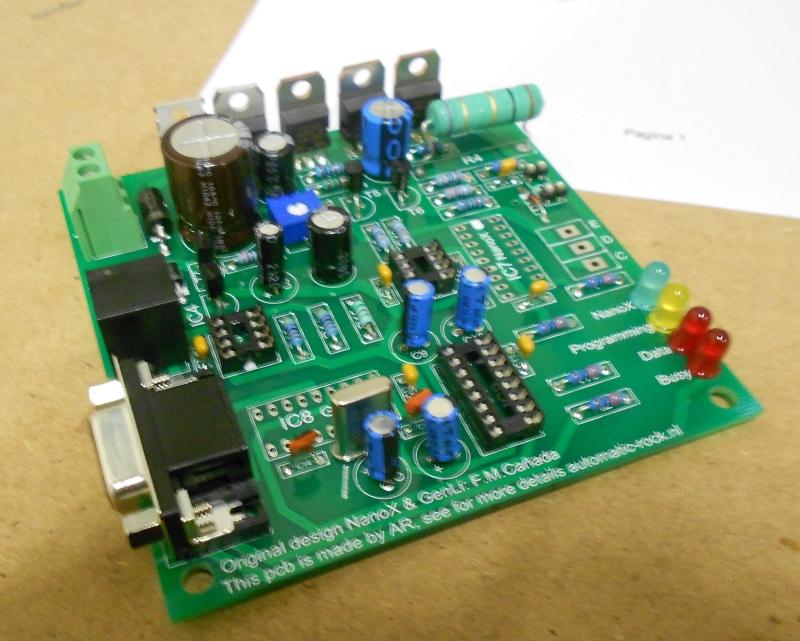

Ik heb wel een foto toen het bijna klaar was:



Er missen hier alleen nog 1 transistor, 2 aansluitconnectors, 2 IC-voetjes en alle IC's
Ik zal van de week nog een foto maken van het eindresultaat.

Er staat op de print nog een verwijzing naar mijn website. Alleen mijn nieuwe website laat nog even op zich wachten. Maar ik zal kijken of ik even een tijdelijke pagina kan maken met wat praktische dingen als aansluitschema's en de onderdelenlijst.

Vriendelijke groet,
Benno

[Automatic-rock]

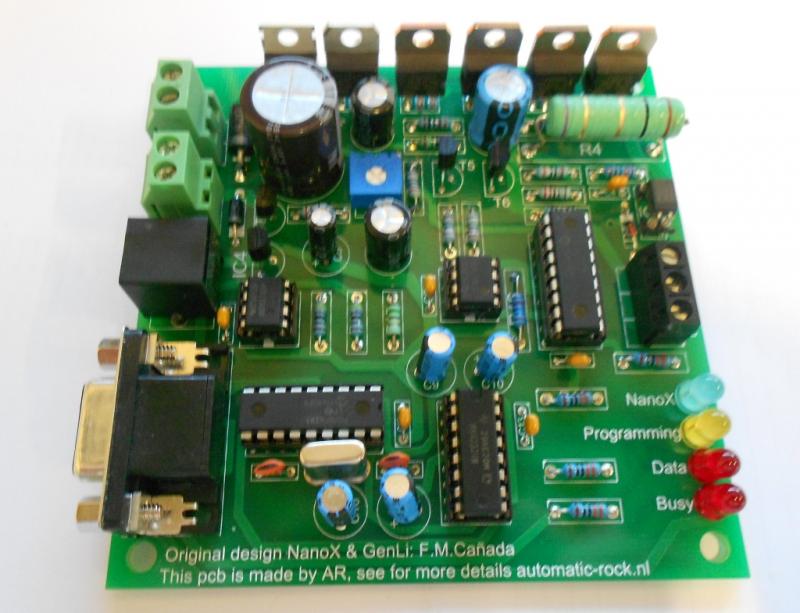

Hier dan alsnog een foto van de gehele print kant en klaar:


Omdat mijn vernieuwde hobbysite wat vertraging heeft heb ik even een tijdelijke pagina gemaakt op mijn website voor mijn andere bezigheid: http://bennodewit.nl/nanox-genli
Daar staat wat info, links, foto's en schema's op. Ik zal nog wat meer aansluitvoorbeelden toevoegen later deze week.
De prijzen die daar vermeld staan zijn wat hoger omdat ik teneerste de ic-voetjes en aansluitklemmen vergeten was mee te rekenen, maar ook omdat de hele administratie die er bij komt kijken toch meer schaarse vrije tijd kost dan verwacht.
De mensen die al besteld hebben gaan natuurlijk gewoon voor de oude prijs. Die gaat pas in als er eventueel een volgende serie van 10 gaat komen. Voordeel is wel dat de schoonheidsfoutjes er dan uit zijn

Ik verwacht trouwens de pakketjes dinsdag of woensdag op de post te doen van diegene waar ik de betaling van heb ontvangen.

Vriendelijke groet,
Benno

[Automatic-rock]

Vanmiddag al het uitzoekwerk gedaan voor iedereen:

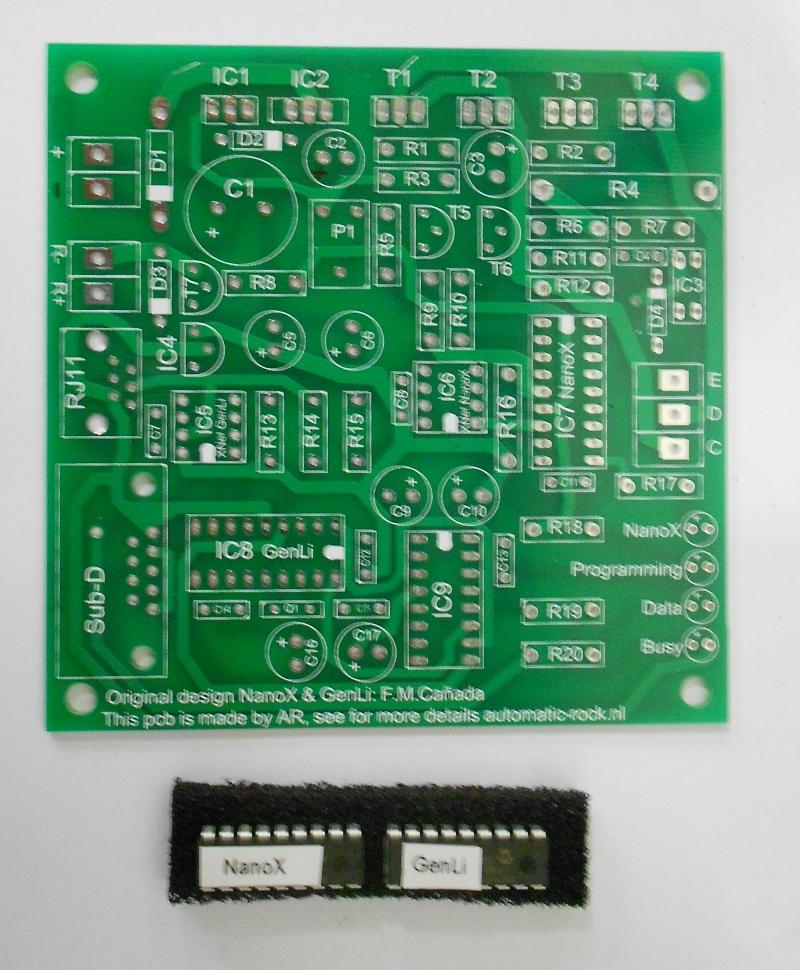

Optie2:

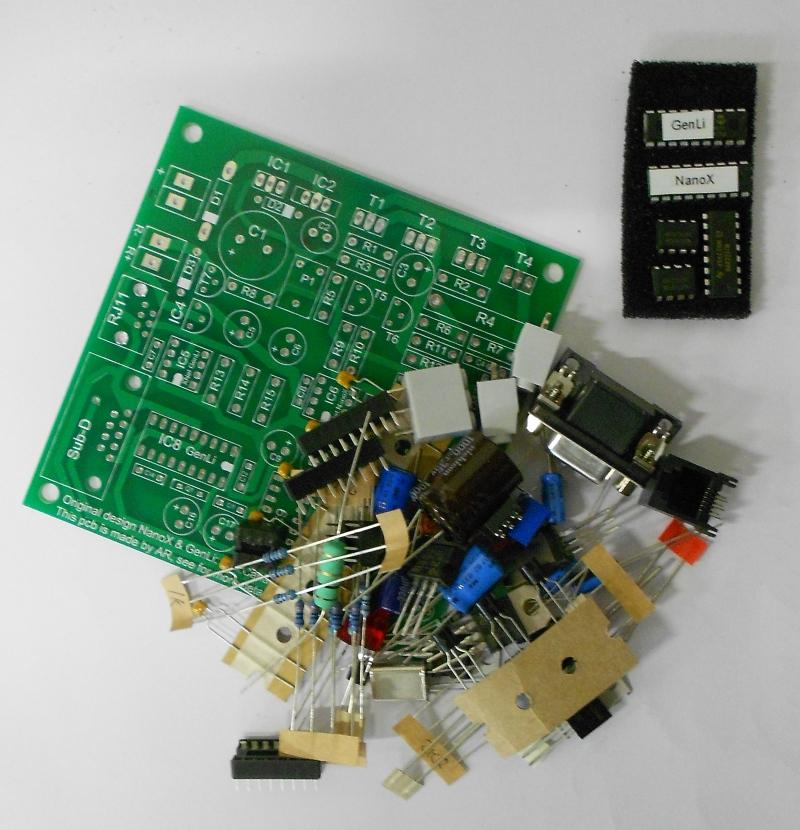

Optie3:


Ik mis nog 1 onderdeeltje wat niet op voorraad was. Ik heb het nu van een ander merk gekocht, kost wel bijna het dubbele, maar zou morgen aan moeten komen. Dan koop ik ook nog wat enveloppen en dan gaat het woensdag op de post

Ook heb ik hier wat meer aansluitvoorbeelden geplaatst. Ik zal nog wel even een simpel montage handleiding schrijven, maar het meeste wijst zichzelf wel.

Vriendelijke groet,
Benno

[tuurtje]

Hoi Benno,

Om niet het wiel opnieuw te hoeven uitvinden
De kabel tussen de PC en de NanoX+Genli+Decoderpro3 (JMRI), is die react, crossed of nullmodem?

Groetjes

Arthur

[Automatic-rock]

Hoi Arthur. De bedrading is gewoon 1 op 1, ik weet alleen niet hoe dat heet, is dat nullmodem?
Ik gebruik in ieder geval deze: http://www.kabeltje.com/d-sub-9-polig-verlengkabel-1.8-meter
Let wel op dat je een male-female kabel neemt. Ik weet eigenlijk niet of dat de standaard is, maar female printconnectors had ik nog liggen dus die heb ik gebruikt.

Vriendelijke groet,
Benno

[Automatic-rock]

Nou, ik heb vanmiddag de 8 pakketjes op de post gedaan. Ik kwam er tijdens het sorteren en uitzoeken achter dat m'n printenboer mij 12 exemplaren heeft gestuurd ipv 10. Geen idee waarom, maar ik klaag niet
Er is er nog 1 over dus.

De meeste van jullie zullen het morgen wel ontvangen, ik heb daarom deze avond even een kleine montage handleiding in elkaar geknutseld. Die staat ook op de eerder genoemde pagina. Voor vragen mail of stel hem hier.
Mocht je hem laten zien in je baantopic of het nieuwe aanwinstentopic zet er, als je wil, even een linkje naar dit topic in, want op de site die op de print staat gedrukt valt nog niks te zien

En mocht het werken dan laat het ook even weten. Ik ben benieuwd naar jullie bevindingen en aan- en opmerkingen

Vriendelijke groet,
Benno

[Dolf44]

Mijn pakje in goede staat ontvangen.
Bedankt.

Gr, Dolf

[Coen]

hier ook.
Nu nog even wat tijd vinden om het in elkaar te knutselen...


Mvg,
Coen

[Coen]

Hoi Benno,

Kon de nieuwsgierigheid toch niet onderdrukken.
Gisterenavond "even " in elkaar gesoldeerd, en vanmorgen getest.
Een goede kwaliteit print, soldeert lekker.
Testen ging vlot wat het werkt gewoon zoals verwacht.

Wat opbouwende kritiek:
Af toe een beetje vogelen met de componenten (niet alle weerstanden hebben dezelfde steek en de potmeter past net niet, de RJ12 had je zelf al gemeld net als dat sommige gaatjes te kleine soldeer eilandjes hebben).

Alleen wordt die 7812 (IC2) behoorlijk heet (ik had de voeding op 24V staan, dus moet hij 12V x de stroom wegstoken).
De voeding wat lager instellen moet dat wel oplossen (en eventueel een koelribje plaatsen).

Tenslotte nog de stuklijst:
- 1 condensator waarde klopt niet met jouw stuklijst (22uF ipv 47uF), qua werking geen probleem
- LED kleuren komen niet overeen met jouw stuklijst (2 rode ipv 2 gele LEDs)

Is allemaal geen halszaak, zelfs muggezifterij  .
Ik ben tevreden met de print, het programmeren met JMRI werk ook goed.
Je hebt m.i. prima werk geleverd.
Bedankt.


Mvg,
Coen

[Henk Veenstra]

Dag Coen,

Heb je foto's van de bouw gemaakt?
Hoe heb je problemen opgelost.

mvg Henk

[Coen]

Hoi Henk,

Nee geen foto's gemaakt.
Zoals geschreven is het geen halszaak.
Gewoon her en der wat bijbuigen en het past.
Ook de 7812 wordt wel heet, maar niet zo heet dat deze overlijd (het zal hoogstens de levensduur verkorten).

Dus zoals gezegd: prima te bouwen en gebruiken, maar wel wat mogelijke verbeterpuntjes voor een eventuel redesign.
Ik heb begrepen dat Benno nog niet zo veel printjes gemaakt heeft, dan is dit een zeer goede prestatie.

Mvg,
Coen

[tuurtje]

Bwahhh ik heb hem nog niet binnen, ik dacht slim te wezen om het pakketje naar mijn werk te laten sturen, maar afgelopen vrijdagmiddag was ik vrij en er was nog niets bezorgt.
Aanstaande maandag en dinsdag ben ik ook vrij dus dan is het pas woensdag, een week later ga ik op vakantie naar de Eiffel, dus mijn ervaringen komen pas begin juni.

Groetjes

Arthur
