Decoders lezen met Multimaus en andere functies op 1 print

[Automatic-rock]

Hallo allemaal.

Een tijdje geleden was ik begonnen met het maken van een ontwerp om thuis via de computer decoders te kunnen lezen en programmeren. Dat resulteerde in het ontwerp van de NanoX en GenLi (beide ontworpen door Paco) gecombineerde op 1 print. Het hele verhaal hiervan is hier te lezen.

Als extra kwam ik er later achter dat het met die print ook mogelijk was om met de lokmaus of Multimaus decoders uit te lezen.
Ook kwamen er vragen of het mogelijk was om met die print een baan te besturen. Nu kan dat wel met een kleine baan, maar daar was ik tijdens het ontwerpen niet van uit gegaan. En dat wil ik nu met deze nieuwe print wel doen!
Een nieuw ontwerp met een nieuw uitgangspunt, dus vandaar ook een nieuw topic.

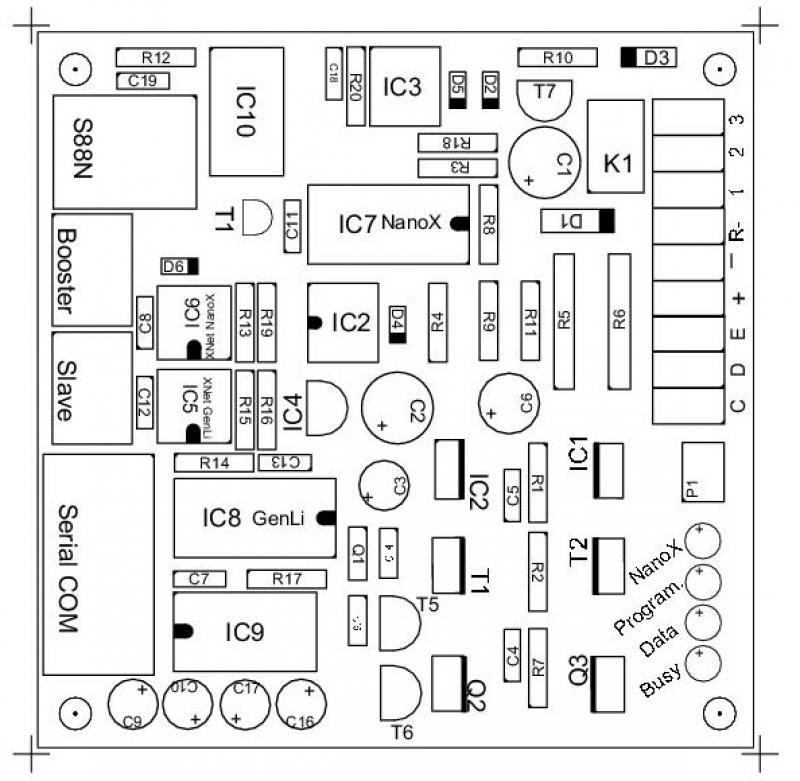

Het is al gelukt om alles op 1 print van 10x10cm te krijgen. Hij is grotendeels hetzelfde als de oude, maar nu uitgebreid met een S88N bus, een aansluiting voor een Roco booster en een relais op de print ipv extern:


In dit topic zal ik regelmatig updates plaatsen van de vorderingen met het ontwerp en de testen, en dan hoop ik binnenkort weer 10 testexemplaren bij de printenboer te kunnen bestellen

Vriendelijke groet,
Benno

[Bert Mengerink]

Hoi Benno,

Ook erg interessant, want ik gebruik naast LocoNet ook enkele S88N printen en kan ik dit wellicht ook toepassen.
De eerste print wordt binnenkort gebouwd. Wellicht wil ik ook de tweede print met iets meer mogelijkheden.

Groet,
Bert

[Automatic-rock]

Hoi Bert,
Dat is fijn om te horen. Maar het zal nog wel even duren hoor. Ik moet eerst weer gaan passen, meten en testen

Vriendelijke groet,
Benno

[tuurtje]

Hoi Benno,

Hou mij ook maar in je achterhoofd als belangstellende.

Groetjes

Arthur

[WimNa]

Als sterk geïnteresseerde in deze schakeling wil ik vragen naar de vorderingen.

[E.r.i.k.]

Hoi Benno,

Hou ook in het achterhoofd dat je voor de controller misschien beter de PIC16F648A kan gebruiken met de nieuwere (beta) firmware van Paco, die ondersteund in elk geval XpressNet v3.6.

Nadeel dus: de firmware nog steeds beta en de hex-code is niet compatible met de 16F628...

Mvg,
Erik

[Automatic-rock]

Hoi WimNa,

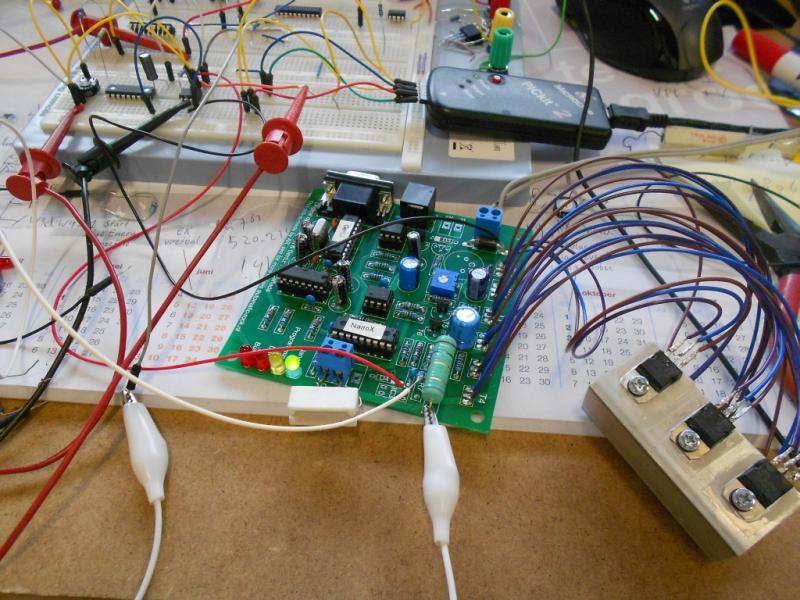

Ik was bezig om die grote 1ohm shuntweerstand te vervangen door een 0,1ohm shunt of kleiner en dan het signaal naar de NanoX te versterken met een opamp. Dat experiment is goed gelukt:

En op deze manier is de maximale stroom voor de kortsluitbeveiliging ingrijpt ook regelbaar

Helaas heb ik sinds dien geen tijd meer gehad voor de hobby. Ik moet namelijk nog testen of zo'n aluminium U profiel zoals je op de foto ziet voldoende koeling biedt bij maximaal vermogen.

@Erik,
Ik zag gisteravond je bericht hierover in het andere topic. Daar wou ik je nog een pb over sturen. Dus dat ga ik nu meteen doen

Vriendelijke groet,
Benno

[Ekklesia]

Is het kopen van deze versterker niet een stukje eenvoudiger¿¿¿¿
Werkt, op het zend/ontvangst gedeelte na, hetzelfde als de MM centrale Pro en is dus alleen geschikt voor kabelmuisjes.

Rob

[JAB van Ree]

Rob ik vermoed dat het prijsverschil bijna een factor 10 is, dat zal voor veel mensen ook meewegen...

[Automatic-rock]

@Rob,
Dat kan zeker. Zo kan je ook een kant en klare modelspoorbaan kopen inclusief rollend materiaal geprogrammeerd en wel. Maarja, dan moet je weer op zoek naar een andere hobby

En daarbij, zover ik kan zien heeft hij geen S88N of een aansluiting voor de computer. Ook zie ik geen instelbare stroomregeling en hij kost veel en veel meer (al is een factor 10 wat overdreven ).

Vriendelijke groet,
Benno

[Bert Mengerink]

Hoi Benno,

Ik ben nieuwsgierig naar de ontwikkelingen, want ik wil ook graag een compleet printje met S88N bouwen.

Groet,
Bert

[Wummeke]

Stiekem ben ik wel benieuwd hoe het met dit project gaat! Heb je er nog aan kunnen werken Benno?

[Automatic-rock]

Nog geen vorderingen helaas. Ik heb een onverwacht drukke zomer gehad. Ik hoop het binnenkort weer op te kunnen pakken


Vriendelijke groet,
Benno

[Bladerer]

Hallo Benno,

Sorry dat ik het vraag, wellicht dat je het project hebt opgegeven of in een ander topic bent verder gegaan? Ik heb de berichten in beide topics met veel bewondering gelezen, en ben daarom ook erg benieuwd wat de huidige stand van zaken is.

Groet Arthur

[Automatic-rock]

Hoi Arthur,
Sorry dat ik je berichtje nu pas zie
Ik was net vorige week weer begonnen om de eerste print weer op te pakken voor een nieuwe versie, zie hier.

Misschien dat het verstandiger is om in dit topic verder te gaan, omdat de nieuwe print toch vooral op dit laatst ontwerp gebaseerd zal zijn.
Maar eerst moet ik 'even' mijn overweg met licht en geluid afmaken.

In ieder geval komt er binnenkort een nieuwe versie aan!

Vriendelijke groet,
Benno
