Welke decoder is dit?

[Martijn1974]

Dat zou wel eens een oude FMZ decoder kunnen zijn.

Mijn idee is dat het een Fleischmann 6840 is. Met het verschil dat de condensatoren op de print zijn gesoldeerd in pplaats van bedraad.

mvg,
Martijn.

[Ferdinand Bogman]

Drie keer is scheepsrecht, zal ik maar zeggen. Hij lijkt inderdaad heel erg op deze.

(Het plaatje hier laten zien gaat niet en de website bekijken zal met sommige browsers ook niet gaan, vanwege het gebruik van http)

Bedankt aan alle (her-)kenners!

[Martijn1974]

Ik zoek wat meer informatie over deze decoder.
Het is een grote en zit in een LGB loc.
Het is een sounddecoder, er zit een luidspreker in de loc en die is via een potmeter aangesloten op de decoder.
Ik ben met name op zoek naar het protocol waar deze op zou moeten reageren, want dat doet hij niet.
Analoog loopt de loc prima.






mvg,
Martijn.

[Joz]

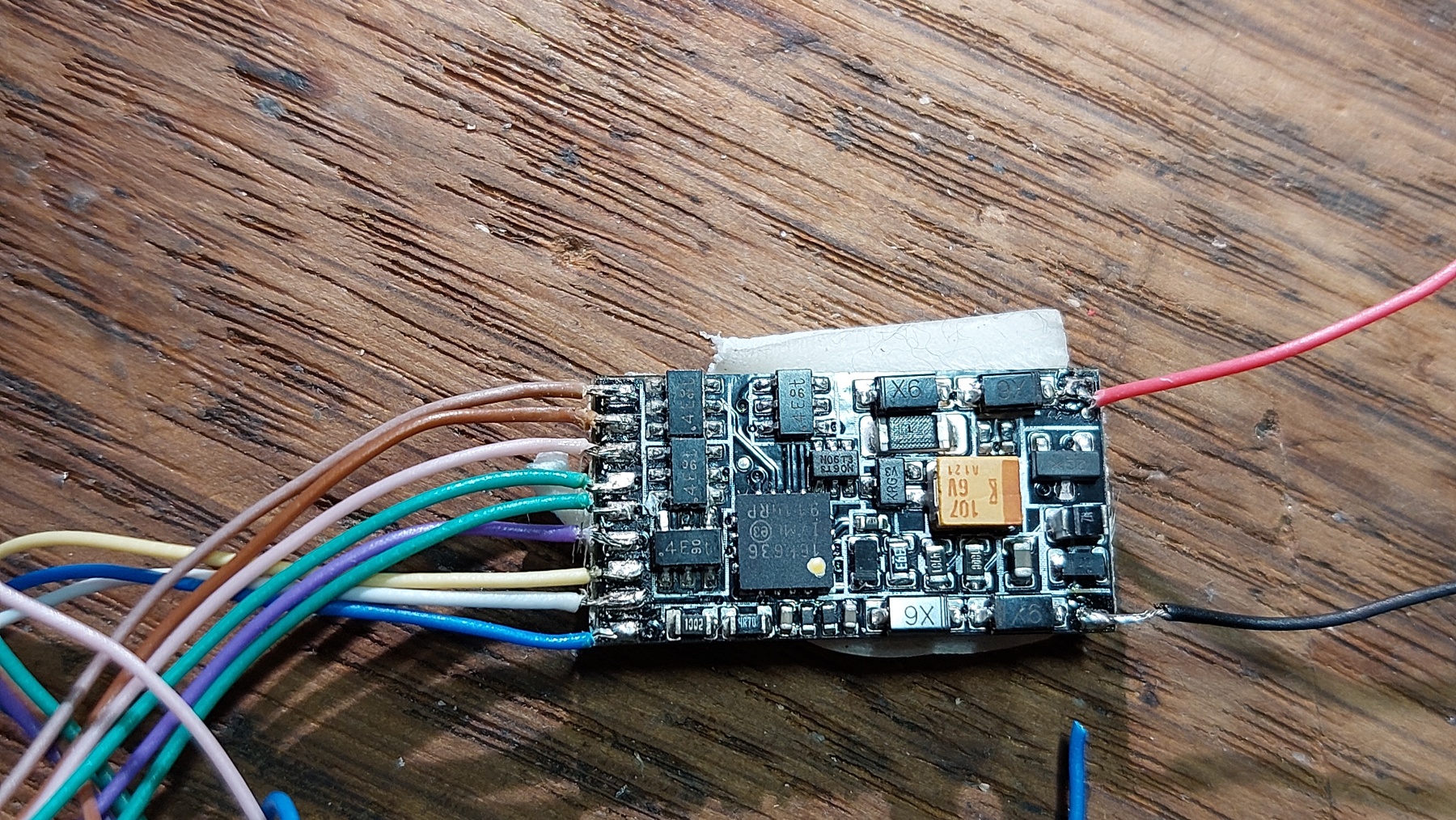

Wat zou dit voor decoder kunnen zijn?
Mijn bange vermoeden is dat het geen DCC decoder is, maar indien wel, wat is de kleurcodering van de aansluitdraden?



Groeten,
Jos

[Quinzeedied]

Is het wel een lokdecoder?

Het aansluiten van de rode en zwarte draad op andere plekken dan de andere draden, is iets dat Tams wel eens doet/deed qua bouwwijze, maar die decoders zijn meestal wat minder druk qua componenten

[tinus]

Denk een digikeijs functie decoder.

Tinus

[bellejt]

DR80020 functiedecoder

[Klaas Zondervan]

Inderdaad, dat is 'm.
https://www.dekoploper.nl/webshop/sp-h0-187/toebehoren-alle-merken-h0-187/digikeijsdigirails/detail/2531/dr80020.html

Een handleiding heb ik nog niet gevonden, maar hij is wel degelijk DCC.

[Joz]

Top! Dank jullie wel.
Daar kan ik dan verder wel mee uit de voeten. Rood en Zwart naar de stroomafnemers, Blauw = + aansluiting en de rest zullen dan functie-uitgangen zijn.

Groeten,
Jos

[bellejt]

wel iets gevondend dat leuk is :
Functiemapping van de 80020 werkt op identiek dezelfde wijze als bij de 'oude' LoPi 3 decoders. Zelfs de CV's zijn hetzelfde... Het zijn er alleen een beetje meer dan bij ESU

Heb hier wel een zipfile met wat er van DR te downloaden was maar daar staat enkel zijn voorganger met 3 uitgangen in
