Auteur Topic: Programmeren Digirails DR4018 en DR4010 (gelezen 75098 keer)

Johan Keuterink · « **Reactie #150 Gepost op:** 17 March 2013, 12:58:31 »

Hallo Karst,

Dan ga ik de boel weer even omgooien naar POM. Moet ik dan per se een externe voeding gebruiken?

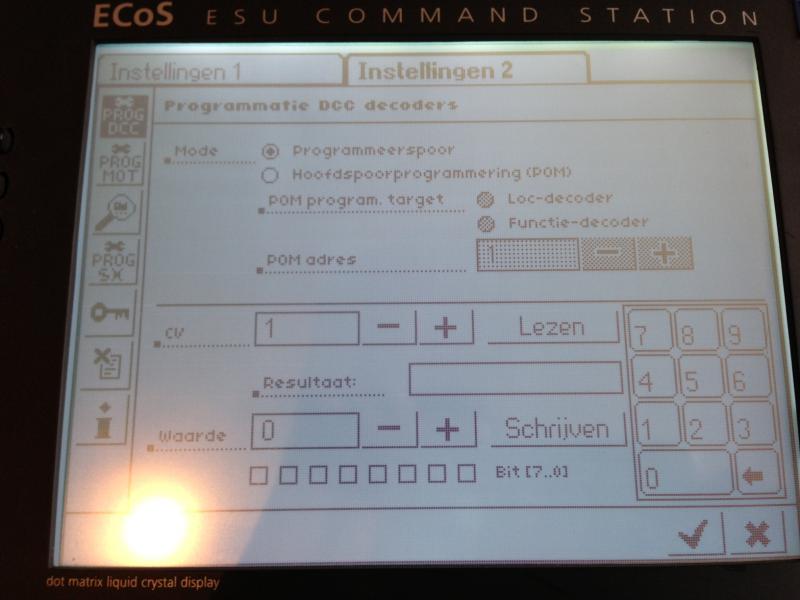

Zo ziet het programmeerscherm van de ECoS eruit:

Gr,
Johan

Timo · « **Reactie #151 Gepost op:** 17 March 2013, 13:00:24 »

Nee, hoeft niet (zie handleiding), mag ook hoofdspanning zijn.

Timo

Karst Drenth · « **Reactie #152 Gepost op:** 17 March 2013, 13:03:54 »

Ok...

Dat maakt denk ik veel duidelijk...

Mode: Hoofdspoor
POM target: Loc-decoder
POM adres: 9999

CV: Die je wilt ( ik denk 47 )
Waarde: Die je wilt ( ik denk 7 voor vier NS seinen )

Drukken op 'Schrijven'

Voor POM maakt externe of baanvoeding niet uit. Indien externe, moet die natuurlijk wel aan staan

Grtzz,

Karst

Johan Keuterink · « **Reactie #153 Gepost op:** 17 March 2013, 13:12:04 »

Hallo Karst,

Ook dit werkt niet.. Het lampje gaat weer uit en als ik op schrijven druk blijft die een foutmelding geven

Gr,
Johan

Karst Drenth · « **Reactie #154 Gepost op:** 17 March 2013, 13:21:09 »

Die foutmelding op zich is vreemd.... De Ecos heeft namelijk geen enkele mogelijkheid om POM programmeren te checken... Hetzij dan dattie verwacht dat er een 'ack' via RailCom terug komt... en dat doet kan de DR40xx niet....

Maar het blijft puzzelen waarom het lampje uitgaat. De enige mogelijkheid is dus, dat er een Wisselcommando gestuurd wordt, zonder dat jij het weet/merkt...

Heb je een MultiMaus liggen ??

Grtzz,

Karst

Johan Keuterink · « **Reactie #155 Gepost op:** 17 March 2013, 13:30:13 »

Hoi Karst,

In principe heb ik nog geen enkele andere decoder aangesloten. Alle wissels worden nog met de hand bediend.

Ja, ik heb een Multimaus, ~~ergens~~

EDIT: Gevonden

Gr,
Johan

MC · « **Reactie #156 Gepost op:** 17 March 2013, 14:05:31 »

ben blij dat ik niet de enige die zo klungelt.

Hopelijk lukt het via je multimouse, mag ik hem daarna lenen als het werkt

Karst Drenth · « **Reactie #157 Gepost op:** 17 March 2013, 14:21:17 »

Johan en Mark,

Staat bij jullie locadres 9999 wel op DCC128 formaat

Grtzz,

Karst

MC · « **Reactie #158 Gepost op:** 17 March 2013, 14:27:25 »

Mijn intellibox staat op 128 stappen.
Verder weet ik niet hoe ik bij 9999 DCC128 moet kunnen zetten

Johan Keuterink · « **Reactie #159 Gepost op:** 17 March 2013, 14:32:23 »

Hallo Karst,

Ja, bij mij wel. Ik heb de MM er nu aangezet, en warempel: het lampje blijft branden!!!
Nu heb ik alleen het volgende probleem: ik kan op de MENU knop drukken van de MM zo vaak als ik wil, maar hij blijft in het scherm om de locs te kunnen besturen

Gr,
Johan

MM werkt nu.. Ga nu kijken hoe ik moet programmeren met dat ding, want dat heb ik nog niet eerder gedaan..

Johan Keuterink · « **Reactie #160 Gepost op:** 17 March 2013, 15:08:19 »

Ik heb CV 47 op waarde 7 gezet (NS drielicht), CV's 113-116 op waarde 18 (bit 1=2 en 4=16, dus waarde 18?). Heb alleen geen idee of dit wel klopt

Hoe geef ik nu elke uitgang een eigen nummer? Zodat ik dit nummer in de ECoS kan zetten en dan de seinen kan schakelen? Hebben de uitgangen standaard al een nummer, fabrieksaf?

Gr,
Johan

Timo · « **Reactie #161 Gepost op:** 17 March 2013, 15:30:09 »

cv47 = 7 zet hem op ns idd. Ik zou eerst de cv113 tm cv128 met rust laten. Adres is maakelijk in te stellen. knopjes indrukken en de wissel schakelen van het adres die je aan sein 1 wilt hangen. De rest is dan oplopende.

cv113 = 18 geeft fade aan, intensiteit op 3 voor het rode licht van sein 1... Weet niet wat je wilt bereiken?

Timo

Johan Keuterink · « **Reactie #162 Gepost op:** 17 March 2013, 15:39:24 »

Hallo Timo,

Ik wil geen wissel schakelen, maar twee dwergseintjes.. Die heb ik echter nog niet aangesloten omdat ik de decoder eerst goed moet instellen. Ik weet niet over welke knopjes jij het hebt.. De decoder heeft adres 9999 als ik mij niet vergis. De ECoS vraagt bij elk sein om één adres, dus hoe wijs ik dan een adres toe aan OUT1 t/m OUT4 ? Ik heb namelijk OUT 1 en 2 nodig voor dwergsein 1, en OUT 3 en OUT 4 voor dwergsein 2.

Bit 1 en bit 4 moeten toch 'aan' staan? Als ik bit 1 uitzet, dan heb ik toch geen seinlicht meer?

Gr,
Johan

Karst Drenth · « **Reactie #163 Gepost op:** 17 March 2013, 15:51:09 »

Ik weet werkelijk niet waar je dit allemaal vandaan haalt wat je nu schrijft Johan...

Door CV 47 op 7 te zetten, staat de decoder ingesteld op 4 x een NL sein.

Waarbij Out-1 en Out2 het eerste sein vormen, Out3 en Out4 het tweede etc.

Dan het sein aansluiten volgens het schema in de handleiding ( pagina 10, preset 7, NL hoofdsein ). In de handleiding staat ook een tabel ( pagina 8 onderaaan ) met welke ( combinatie van ) wisseladressen, welke seinbeelden worden getoond.

Voor de rest ( CV47 = 7 ) hoef je niets !! in te stellen. ( het begin adres natuurlijk wel, maar dat heeft Timo al uitgelegd )

Grtzz,

Karst

Johan Keuterink · « **Reactie #164 Gepost op:** 17 March 2013, 16:16:14 »

Ik snap er zelf ook niks meer van

Ik begrijp alleen niet wat Timo bedoelt, in de digitale handleiding lees ik dat nu ook, maar ik snap niet wat ze daarmee bedoelen. De tabel op pagina 8 is voor mij ook een raadsel.. Denk dat het verstandiger is om de Switchpilot er weer onder te zetten, want hier ga ik echt niet uitkomen

Gr,
Johan
