Civil War layout ofwel; Ronald gaat een nieuwe baan bouwen!

[MathynK]

Het is ook niet mijn thema, ik zeg het eerlijk Ronald, ik vind amerikaans niks.
Maar wat jij doet vind ik PRACHTIG!!!!!!!!!!!!!!

Gr,
Mathyn

[RobbertJan]

Ik ben wel gecharmeerd van het eigenbouw materieel, helemaal wagons en rijtuigen.
Nu ik weet dan er van Evergreen styreen materiaal met deze planken structuur is
schept dat weer mogelijkheden.....

Ik ga eens wat dingetjes opmeten en kijken of er ook één tussen zit met de juiste
verhoudingen voor een toekomstig projectje/ombouw.

Succes!

Gr.

Robbert Jan.

[Marty]

RobbertJan, je kan in elk plaatje, latje of stookje styreen hout imitatie maken met staal borstel, grof schuurpapier en mesje

[Ronald Halma]

Wat ik dan ook gedaan heb.... kijk maar.

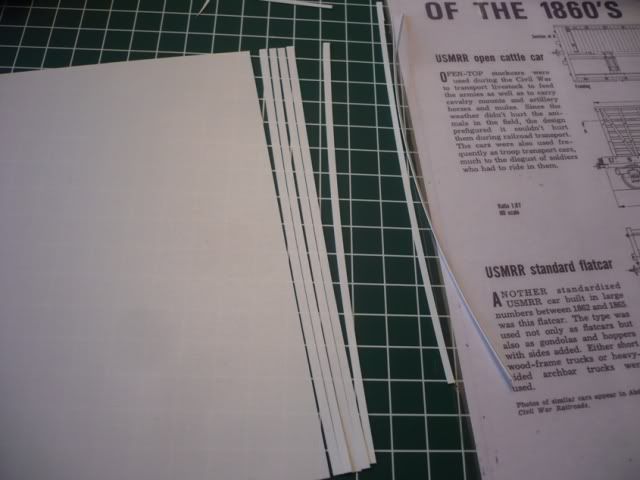

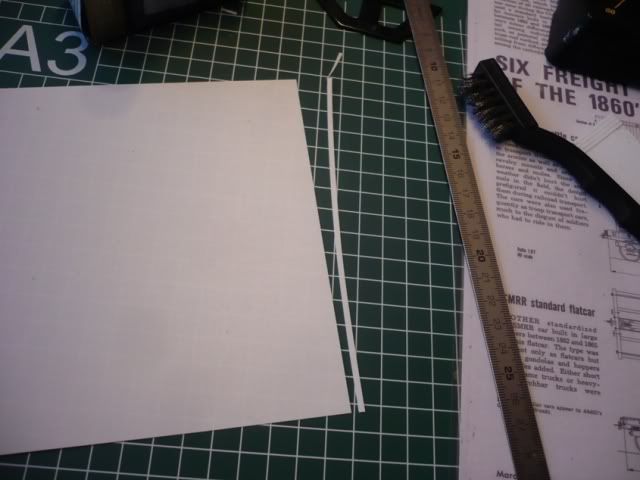

De platte kar vandaag maar eens voorzien van planken. Aangezien ik de juiste stroken niet had liggen en geen tijd om ze te halen heb ik de stroken gesneden uit 0,25 mm plaat op een lekker nieuwe snijmat (Action, € 1,69.... ):

Klikkerdeklik

Breed ongeveer 1,5 mm:

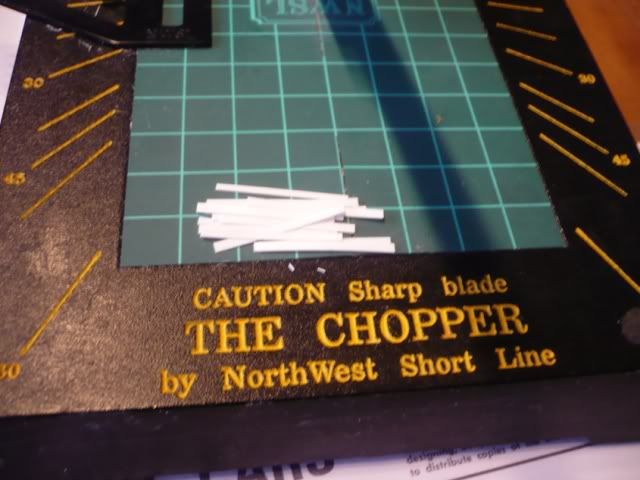

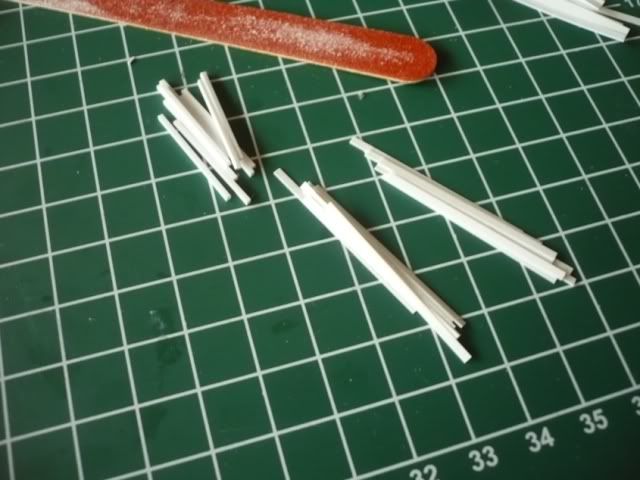

Gechopt naar +/- 3,1 cm lengte met The Chopper, nu voorzien van een fris mes (nogmaals nederige dank, Jan ):

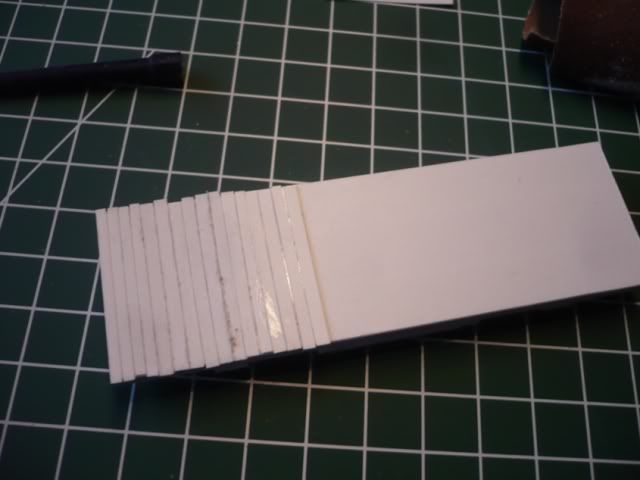

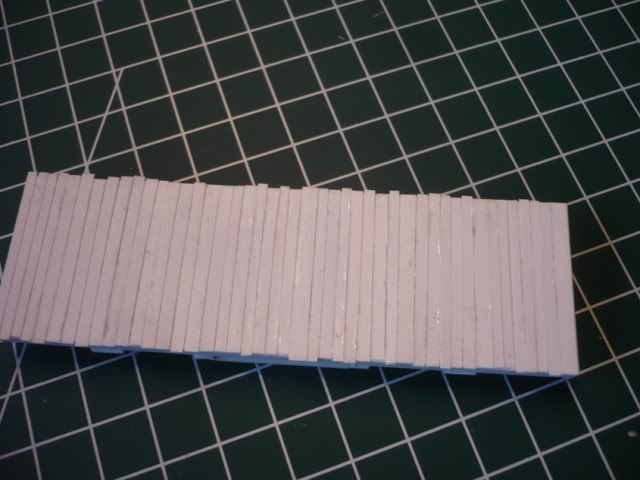

Een flink aantal gesneden zodat de (geplande) lengteverschillen en breedtes mooi door elkaar liggen. Ik wil bij dit soort wagens een niet te net uiterlijk. De eerste aantallen geplakt:



Stroken snijden:

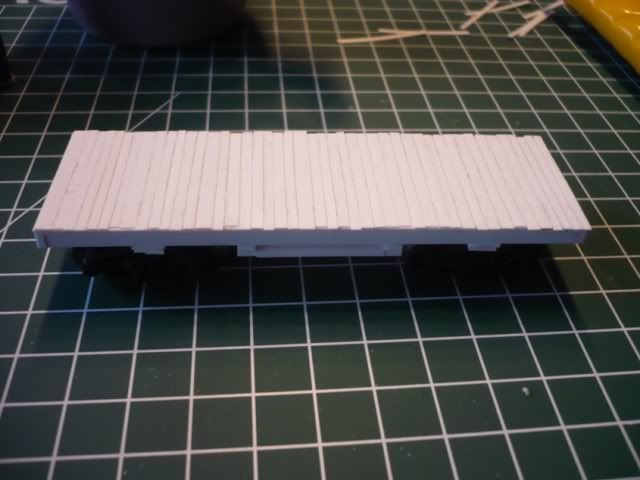

En helemaal beplakt. De linkerhelft al bewerkt met schuurpapier en staalborstel. De rechterkant nog niet:

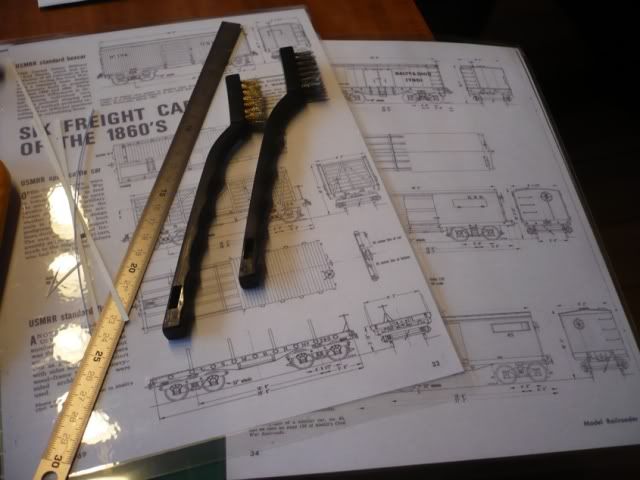

De gelamineerde tekeningen, gekopieerd uit de Model Railroader van Maart 1969 (voor het lamineer apparaat gisteren gekregen; bedankt Jaap V.! ). Tevens de borsteltjes die ik gebruik voor het opruwen. Te koop bij de Wibra, 3 voor € 0,50::



En helemaal opgeruwd:

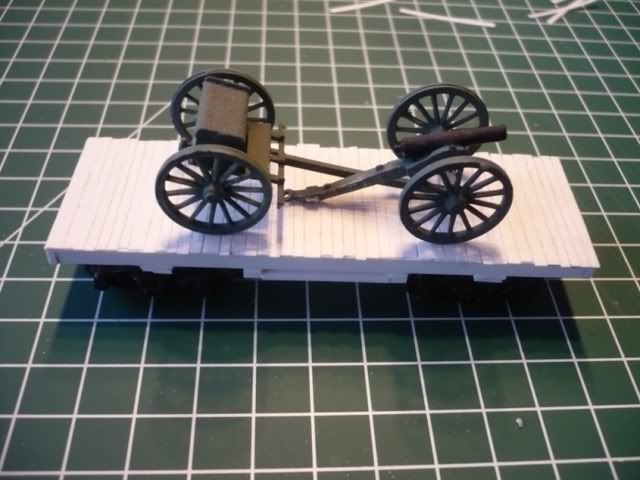

En met eventuele toekomstige belading:



Later!

Grtz, Ronald.

[MathynK]

Prachtig
Leuk dat lichte rommelige effect

Gr,
Mathyn

[Ronald Halma]

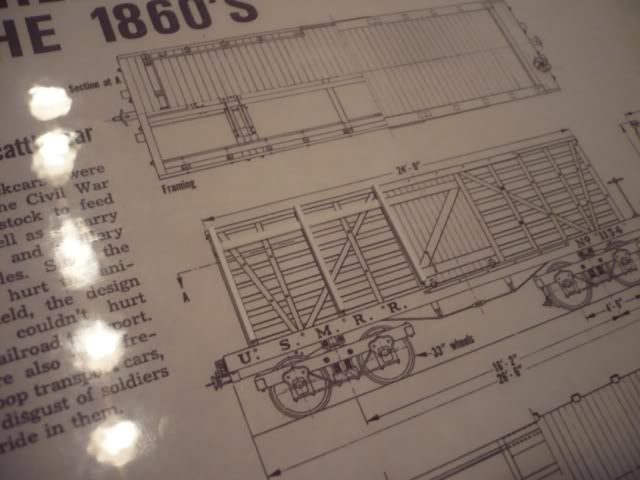

Vanavond een zijwandje geprobeerd van een zgn "USMRR open cattle car". Het onderstel is identiek aan de flatcar dus dat kon mooi geprobeerd worden. Ook hier heb ik gebruik gemaakt van de tekening uit de MR van Maart 1669.

Voorbeeld van de BTS site:



Bron: www.btsrr.com

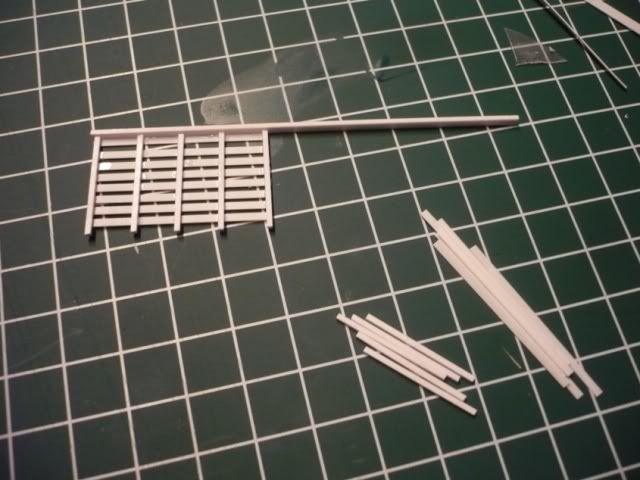

Het eerste deel van de zijwand, geproduceerd uit staanders van 1 bij 1 mm en planken van 0,25 x 1,5 mm:

Klikkerdeklik



En de 8 planken er op. De tekening is 1:1 op schaal nu:



En klaar. De randjes moeten nog afgesneden worden:



Daarna de balk die bovenop ligt gelijmd uit een 1 x 2 mm. De delen voor het 2e stuk liggen al klaar:

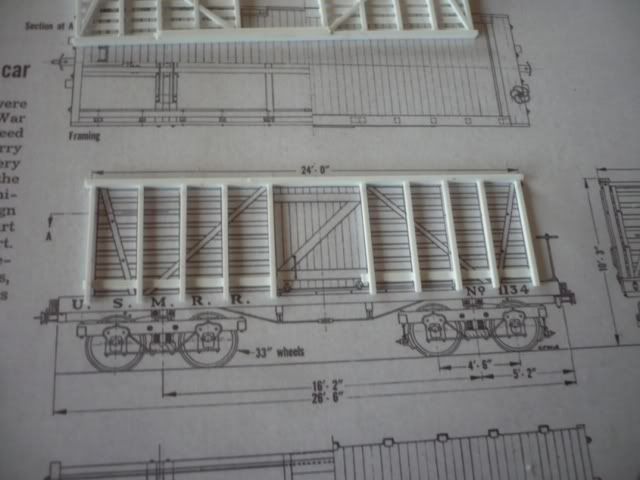

Nu ook klaar en gelijmd. Het lijkt al een hele zijwand:

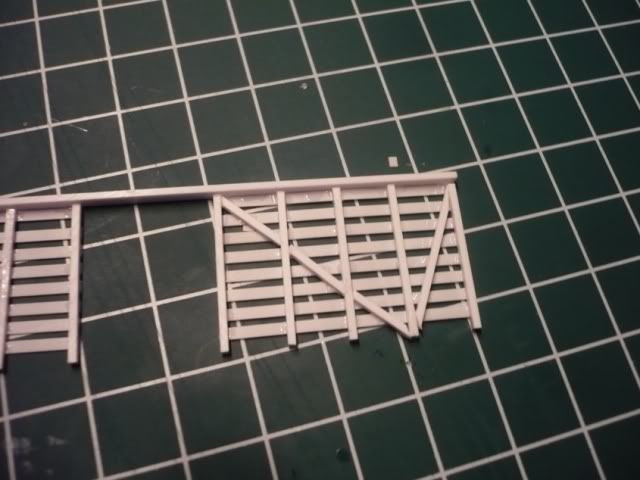

Dan de zogenaamde "bracing". Dit zijn schuin geplaatste balken voor de stevigheid:



Ook aan de onderkant nu een 1 x 1 mm strip gelijmd. De zijwand is nu bijna klaar:

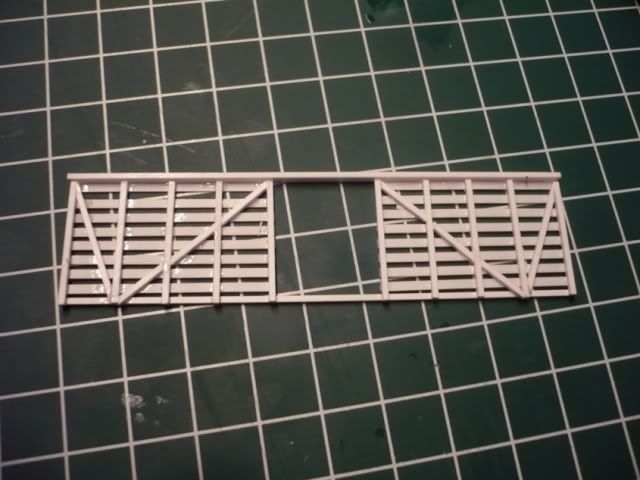

En de bracing aan de andere kant ingelijmd:

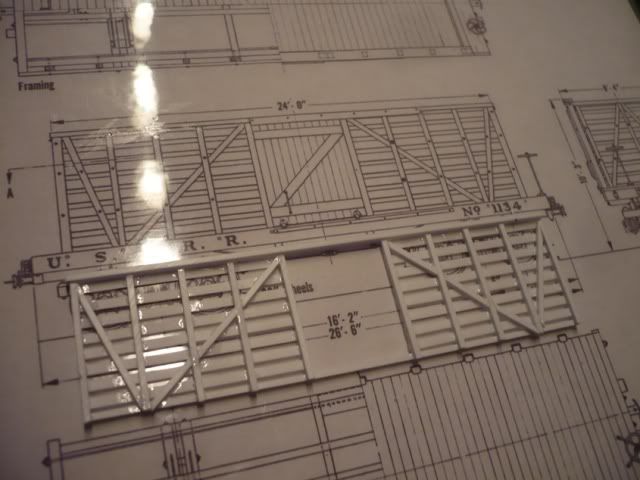

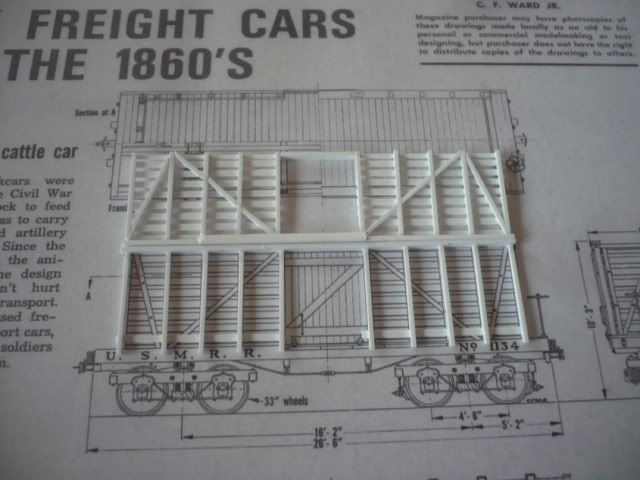

En als geheel op de tekening:



Lijkt aardig toch? Ik ben erg tevreden en dit geeft een goed gevoel. Er ontstaat toch iets uit eigenlijk niets. Het is iets dat ik niet gewend ben maar waar ik wel veel voldoening van krijg. Geloof dat ik mijn draai gevonden heb....

Later!

Grtz, Ronald

[ronald1956]

Ziet er mooi uit Ronald , waar heb je nu mee gelijmd ?
Ik zie nog wel lijmresten , nog niet de Bison ontvetter gebruikt ?

Ik wist niet dat ModelRailroader al zo lang bestond

tekening uit de MR van Maart 1669.

Maar ga zo door , een genot om te volgen.

[Matheus 18]

Hoi Ronald.

Bij bladeren op e-Bay kwam ik dit tegen.
Iets voor jou misschien?

http://cgi.benl.ebay.be/Amerikanische-Box-Cars-3-Stuck-/180621491286?pt=DE_Modellbau_Modelleisenbahnen&hash=item2a0de13c56

Johan.

[Ronald Halma]

Ziet er mooi uit Ronald , waar heb je nu mee gelijmd ?
Ik zie nog wel lijmresten , nog niet de Bison ontvetter gebruikt ?

Dank je, Ronald. En nee, nog geen Bison. Ik zit hier in de huiskamer te bouwen, en de lucht van dat spul is niet echt je-van-het. Vandaar de oude vertrouwde Revell.

Ik wist niet dat ModelRailroader al zo lang bestond
Maar ga zo door , een genot om te volgen.

1669.... ik zag het pas toen jij het gezien had.... Dat moet uiteraard 1969 zijn

@Johan; dat zijn kant en klare karren van magere kwaliteit... niet echt een item voor mij. Dat soort wagons heb ik zelf ook wel liggen. Ze zijn (buiten de kwaliteit) ook nog eens te jong en van een te laat bouwjaar ten aanzien van mijn thema. Maar toch bedankt voor het meedenken

Vanavond nog even lekker zitten te klooien. Ik was niet tevreden met het gebouwde onderstel. Zo zat er niet 6 maar 4 draagbalken onder en keek ik tegen een vlakke plaat aan. Niet echt prototypisch. Dus raps een nieuwe gemaakt.

Klikkerdeklik

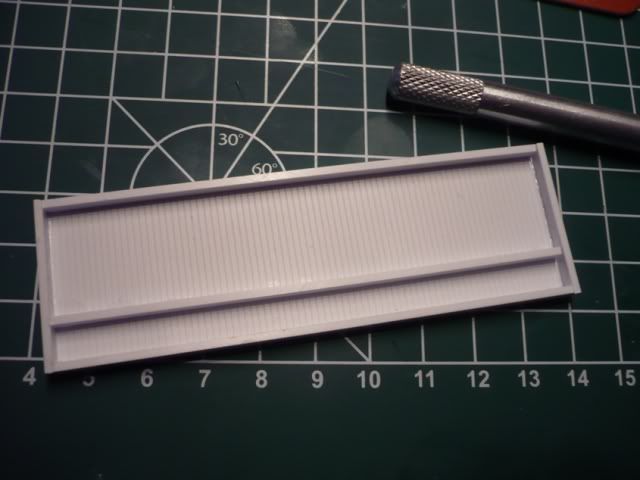

De bodemplaat gemaakt van plankimitatie plus een deel van het draagframe:

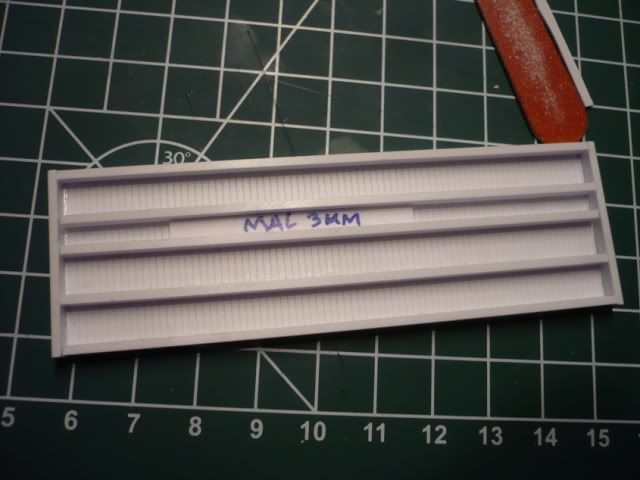

Een malletje gemaakt om de beide middelste balken op goede afstand te krijgen (de buitenste 2 met een 6 mm mal op breedte gelegd):

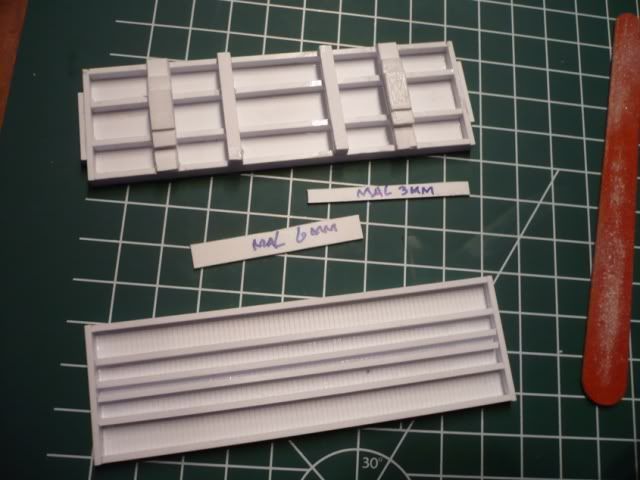

En hier de nieuwe basis samen met de oude en beide malletjes:

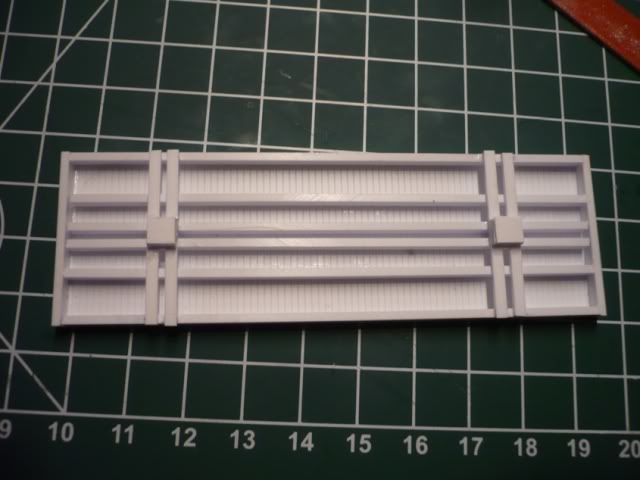

Daarna de truck bolsters er onder gelijmd. Nu op de manier zoals het moet namelijk uit 2 delen. Tevens in het midden voorlopig de zaak verhoogd voor de trucks zelf:



Daarna de trekstangen ingelijmd (nadat ik aan de kopeinden 0,5 mm gaatjes had geboord). Deze zijn van 0,5 mm styreen:

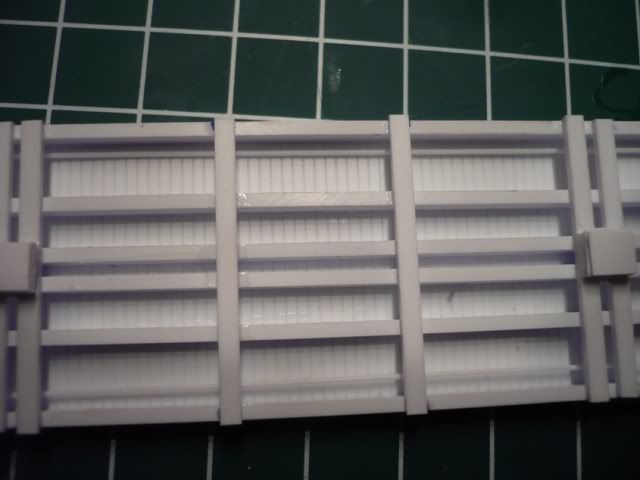

Zo dus. Tevens de blokken op de "bufferbalk" gelijmd die naast de koppeling komen:

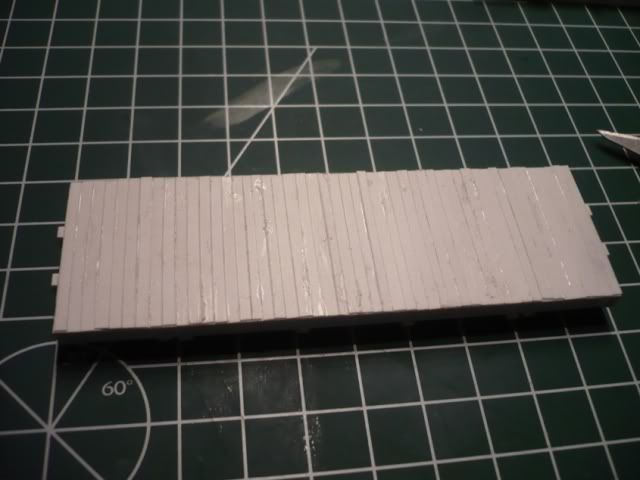

Vanaf daar weer plankjes gesneden en de bovenkant beplankt:

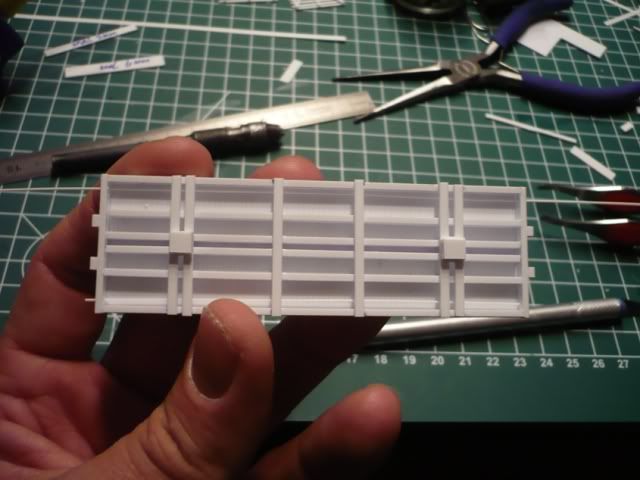

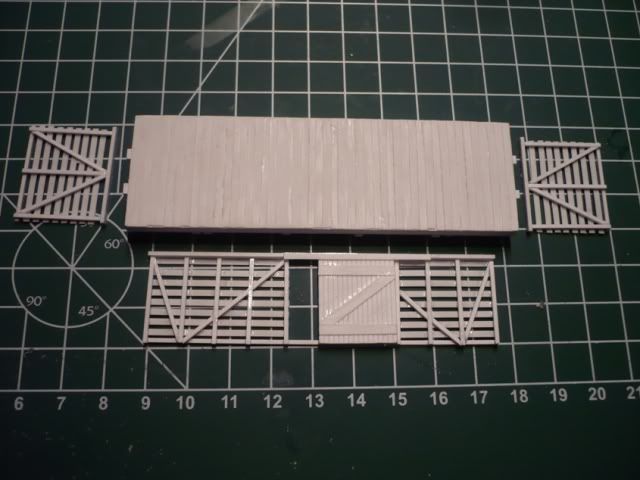

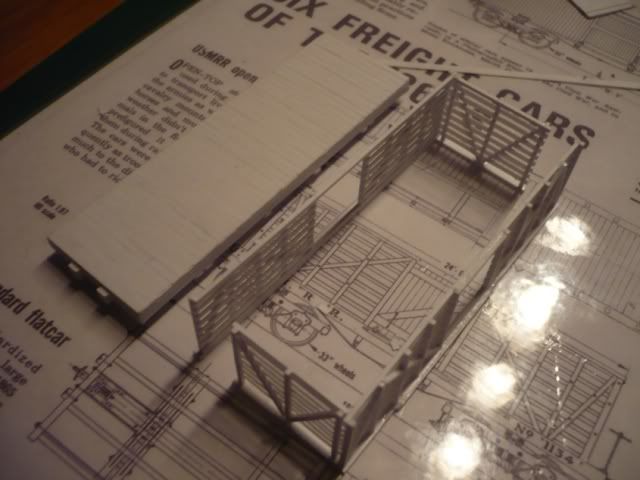

En alle tot nu toe gefabriceerde delen bij elkaar. Morgen nog 1 wandje:



Later!

Grtz, Ronald

[Ronald Halma]

Het 2e wandje begonnen vanmiddag:

Klikkerdeklik

De delen:



Basis:



1e plank gelijmd plus de andere ter vergelijk:

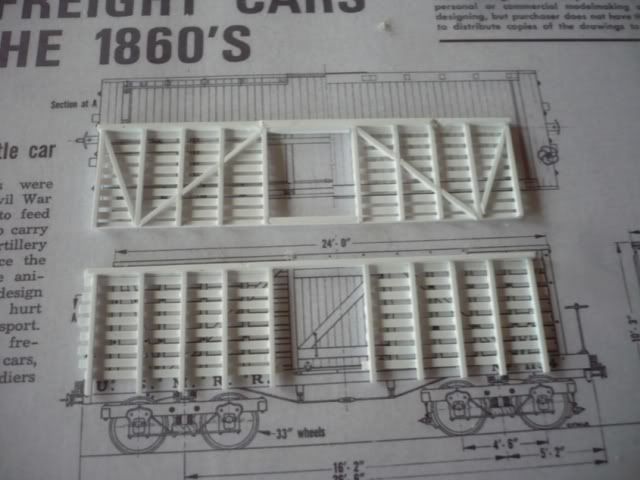

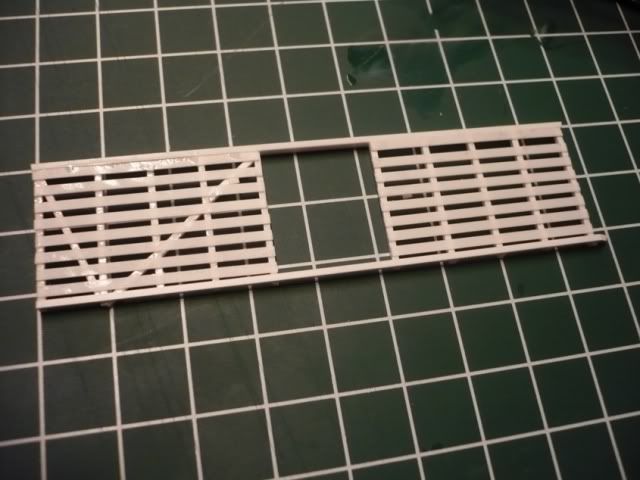

En zover klaar. Nu rustig laten drogen:



Hierna kunnen de verstevigingen er in en de onderbalk.

Later!

[olaf99]

Hallo

Goed bezig dacht ik zo.

Groeten,
Olaf

[Ronald Halma]

Ik hoop 't, Olaf Dadelijk eerst even op koffie visite

[Ronald Halma]

En weer terug!

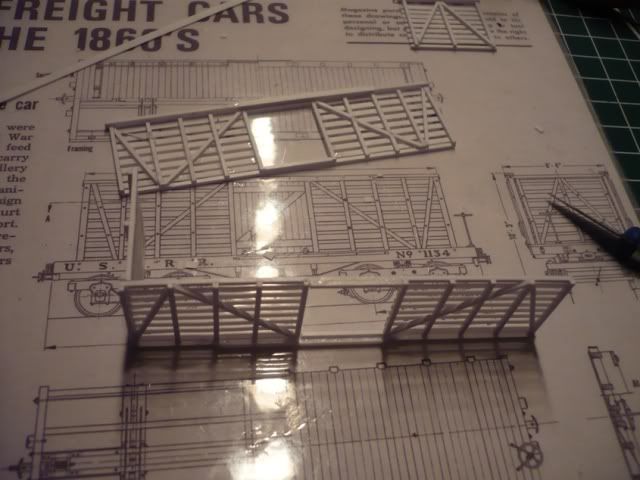

Vanavond de zijwand af gemaakt en het geheel aan elkaar gelijmd (na uiteraard gekeken te hebben of de passing goed is):

Klikkerdeklik

1 setje:



Beide:

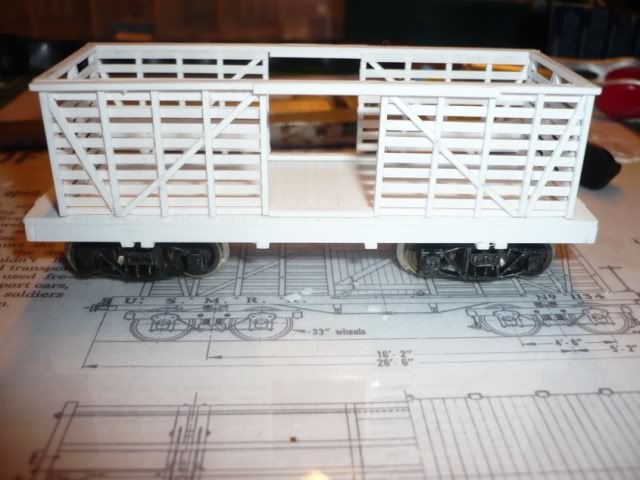

En het geheel los in elkaar; draaistellen, onderstel en "kooi":





Ter vergelijk nog een keer:



Bron: www.btsrr.com

Ziet er best wel aardig uit, nietwaar? Voor een 1e keer....

Schiet U maar!

[Ronald Halma]

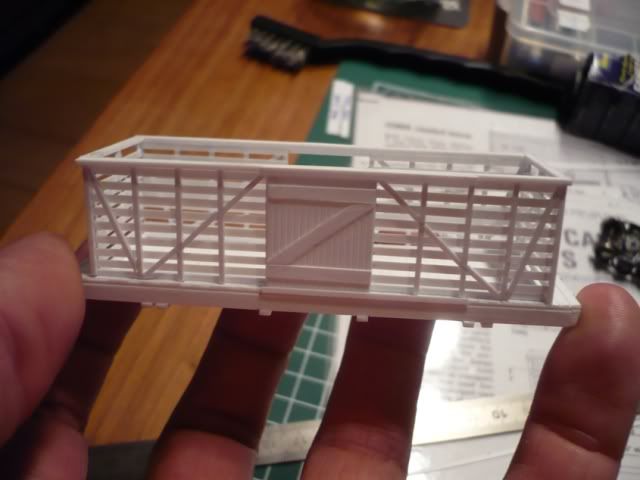

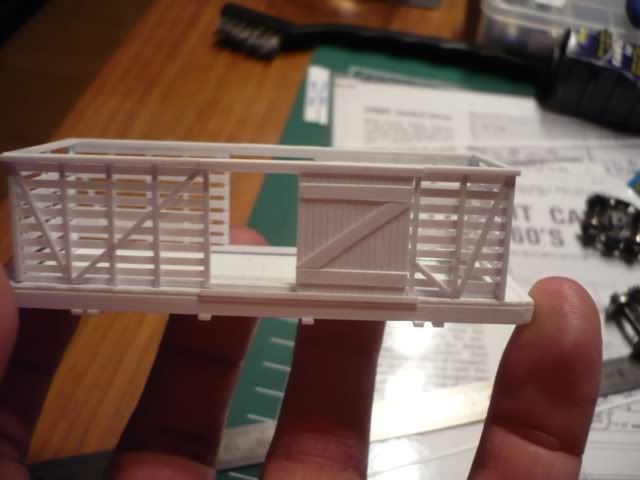

Laatste update van vandaag. Heb de opbouw vastgelijmd op het onderstel. Daarmee ook de deur schuifbaar gemaakt. De geleiding aan de bovenkant had ik al gemaakt, de onderkant moest op het onderstel zelf. Kijk maar:

Klikkerdeklik

Open:



Dicht:

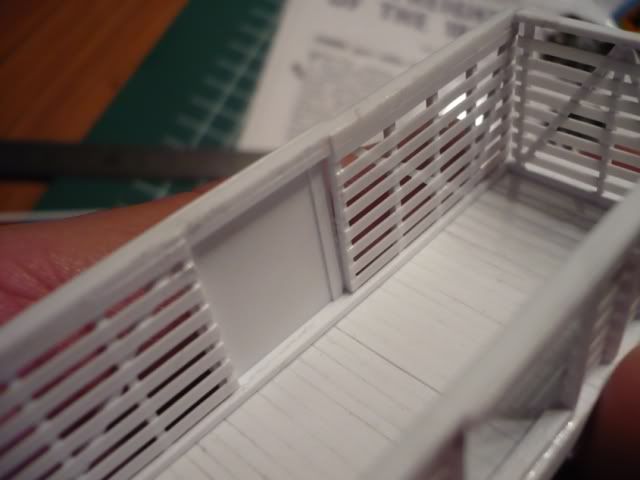

En de strip aan de binnenkant die de open/dicht beweging begrenst:



Morgen weer meer! Truste!

[daan2353]

Prachtig karretje!! Zelf bouwen met styreen is erg leuk en het ziet er nog goed uit ook..
Jammer dat je de wanden al hebt vastgeplakt, je had er prachtig malletjes van kunnen maken zodat je met giethars kopietjes had kunnen maken..
Eén puntje heb ik wel en dat heb je niet zelf gemaakt..: De draaistellen zijn gegoten en van het verkeerde soort met heel lelijke wielen met hoge flenzen erin. Ze halen echt de indruk van het modelletje een eind naar beneden en da's zonde..
Wat ik zelf even snel heb gevonden en wat meer lijkt op de voorbeeldfoto:
(al is hetgeen wat er echt onder hoort niet te vinden geloof ik..)
http://www.hobbylinc.com/htm/kad/kad107.htm
http://www.hobbylinc.com/htm/tbc/tbc98.htm
http://www.hobbylinc.com/htm/tbc/tbc135.htm
komen van deze 16 pagina's:
http://www.hobbylinc.com/HO_Scale_Model_Train_Trucks
Misschien zelf ook iets van styreen bouwen??

groet daan.
