Auteur
Topic: BNLS-Werkspoor - Kleinspoor NS 1500 verbeteren (gelezen 32150 keer)
janw
Offline
Berichten: 1989
Bruggen-IG:
Re: BNLS-Werkspoor - Kleinspoor NS 1500 verbeteren
«
Reactie #15 Gepost op:
11 juli 2010, 01:20:18 »
@Overlast: beter zo?
linker armatuur is nieuw en moet hier nog wat verder bewerkt worden (vijlen).

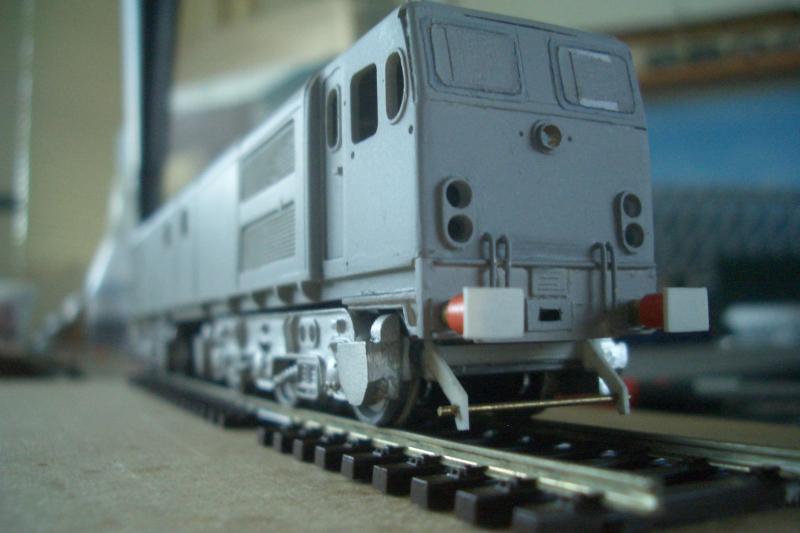

Luchtleidingen door de neus aangebracht. De horizontale messing draad is een steuntje voor de omloopplaat, die uit 0,3 mm is gemaakt en dus wel wat steun kan gebruiken. Deze is hier nog niet gemonteerd.
Meegegoten leiding op het dak verwijderd:
Nu moet ik beslissen wat het volgende moet zijn. De omloopplaat stel ik nog even uit, want is kwetsbaar en moet dus zo laat mogelijk. Hetzelfde geldt voor de nieuwe frontramen. Het dak optuigen met details en dan de kop gaan openzagen lijkt me ook niet de juiste volgorde. Dus dan nu toch maar eerst de nieuwe frontramen.
Wat de zijramen van de cabine betreft heb ik besloten om geen nieuwe zijwand te maken. Ramen uitvijlen en nieuwe passende ruitjes maken lijkt me alles bij elkaar genomen de beste manier. Het vervangen van de voorwand *en* de zijwand van de cabine lijkt me te ingewikkeld (nieuwe zijwand had natuurlijk ook met de etiket-methode gekund, maar om dat stuk uit die zijwand te halen en het nieuwe in te plakken en alles daarna weer strak, gelijk en passend te krijgen .... ); dan maar liever wat prutsen met het inpassen van stukjes doorzichtige kunststof (hoewel dat ook aardig wat tijd kan kosten).
«
Laatst bewerkt op: 11 juli 2010, 01:23:13 door janw
»
Gelogd
AB 7216
Offline
Berichten: 1135
Re: BNLS-Werkspoor - Kleinspoor NS 1500 verbeteren
«
Reactie #16 Gepost op:
11 juli 2010, 09:25:55 »
@janw,
hier nog enkele detailfoto's.

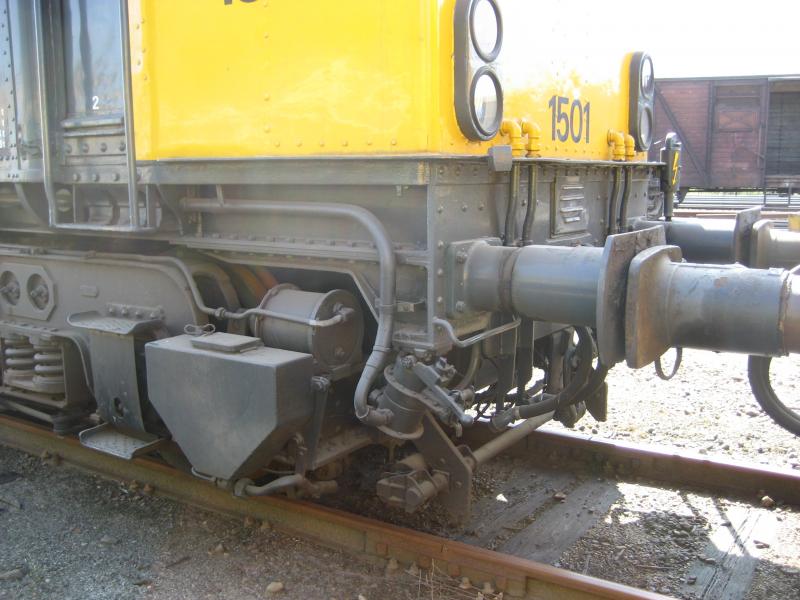

De kop:
De bufferbalk:
leidingwerk tussen de draaistellen, zijde 1:
leidingwerk tussen de draaistellen, zijde 2:
ik moet nog zoeken naar een foto van de cabine van de zijkant ivm het cabineraam.
als ik die vind, post ik hem ook nog wel.
Groeten Arjen
«
Laatst bewerkt op: 11 juli 2010, 14:32:34 door Remco Poppen
»
Gelogd
The light at the end of the tunnel is the headlamp of an oncoming train (Murphy)
janw
Offline
Berichten: 1989
Bruggen-IG:
Re: BNLS-Werkspoor - Kleinspoor NS 1500 verbeteren
«
Reactie #17 Gepost op:
11 juli 2010, 12:53:39 »
Zeer mooi en zeer nuttig!
Gelogd
AB 7216
Offline
Berichten: 1135
Re: BNLS-Werkspoor - Kleinspoor NS 1500 verbeteren
«
Reactie #18 Gepost op:
11 juli 2010, 14:28:18 »
@janw;
ik heb helaas geen foto die haaks genomen is van de cabine.
hiervoor moet je even verder zoeken.
Groeten Arjen
Gelogd
The light at the end of the tunnel is the headlamp of an oncoming train (Murphy)
Overlast
Offline
Berichten: 2476
Wij vragen u begrip voor de overlast
Re: BNLS-Werkspoor - Kleinspoor NS 1500 verbeteren
«
Reactie #19 Gepost op:
12 juli 2010, 12:31:05 »
Goed zo, Jan!
Iets anders: is het niet handiger om een gleufje met een Roco railzaagje in de bufferbalk te zagen voor de omloopplaat en de messingdraad weg te laten? Geeft volgens mij een strakker resultaat.
Maarten
Gelogd
NS 1968 - 1986, H0, gelijkstroom
janw
Offline
Berichten: 1989
Bruggen-IG:
Re: BNLS-Werkspoor - Kleinspoor NS 1500 verbeteren
«
Reactie #20 Gepost op:
12 juli 2010, 13:44:24 »
In theorie wel, maar ik heb de oude bufferbalk precies onder de omloopplaat afgezaagd, dus als ik daar weer zaag, zaag ik de nieuwe bufferbalk er ook af.
Die messingdraad wordt niet zichtbaar door de omloopplaat, straks (hoop ik...).
Bovendien: als die zaagsnede die jij bedoelt niet exact horizontaal zou uitvallen, wordt het lastig om de omloopplaat nog wel horizontaal d'r an te krijgen. Met deze methode valt er veel meer na te corrigeren. En de Roco-zaag is dikker dan de plaatdikte die ik wil plaatsen (0,3 mm).
«
Laatst bewerkt op: 12 juli 2010, 13:45:55 door janw
»
Gelogd
janw
Offline
Berichten: 1989
Bruggen-IG:
Re: BNLS-Werkspoor - Kleinspoor NS 1500 verbeteren
«
Reactie #21 Gepost op:
12 juli 2010, 21:59:03 »
Zo, nu de grootste ingreep: het vervangen van de frontraampartij. De eerdere zaagingrepen heeft de kap goed doorstaan.
Met schilderstape juist onder en boven de zaagsnedes wordt een geleiding voor de zaag aangelegd en tevens de al gemaakte delen afgeschermd. En dan zagen maar.
Hierna nabewerken en als het gat groot en diep genoeg is, het nieuwe stuk inpassen.
En weer nabewerken (hoeken afronden, dakrand inkorten, algemeen bijvijlen)
Dan een laag primer, en buffers erop om het totale effect beter te kunnen beoordelen. Hierna dus plamuren.
«
Laatst bewerkt op: 12 juli 2010, 22:43:05 door janw
»
Gelogd
janw
Offline
Berichten: 1989
Bruggen-IG:
Re: BNLS-Werkspoor - Kleinspoor NS 1500 verbeteren
«
Reactie #22 Gepost op:
13 juli 2010, 12:57:34 »
Fout; nog niet schuin genoeg:
Zo beter:
De voorste regenrand op het dak moest nu iets worden ingekort. Totaal is er nu, schat ik, ca. driekwart mm. van de dakrand afgegaan.
«
Laatst bewerkt op: 13 juli 2010, 12:59:54 door janw
»
Gelogd
Gert Arkema
Offline
Berichten: 3810
Rhenopa / Bruggen-IG:
Re: BNLS-Werkspoor - Kleinspoor NS 1500 verbeteren
«
Reactie #23 Gepost op:
13 juli 2010, 13:12:30 »
Citaat van: janw op 13 juli 2010, 12:57:34
Zo beter:
Inderdaad beter, maar nu zie je dat het voorste zijraampje niet helemaal 'vormvast' is, de voorste rand zou parallel moeten lopen met het frontvlak.
Remedie; voorste raamlijstje wegschuren en een recht stripje evergreen oplijmen?
Gelogd
groet Gert
Behandel een ander zoals jezelf behandeld zou willen worden.
janw
Offline
Berichten: 1989
Bruggen-IG:
Re: BNLS-Werkspoor - Kleinspoor NS 1500 verbeteren
«
Reactie #24 Gepost op:
13 juli 2010, 13:21:03 »
Dat is op de laatste foto ook een gevolg van lichtval; in het echt ziet het er beter uit. De rubber rand wordt nog ofwel helemaal of bijna helemaal weggevijld; is zo inderdaad veel te groot. Imiteren met zwarte verf moet voldoende zijn.
Gelogd
Ivo tB
Offline
Berichten: 5066
Re: BNLS-Werkspoor - Kleinspoor NS 1500 verbeteren
«
Reactie #25 Gepost op:
13 juli 2010, 14:42:22 »
Mooi wat je maakt Jan,
De schuinte van de ramen lijkt me goed. Met de foto van de zijkant krijg ik de indruk dat de ramen te klein zijn, maar dat wist je al. Ik heb ook de indruk dat de lengte hoogte verhouding niet klopt. Anders gezegd, ik denk dat de cabine iets langer zou moeten zijn.
Ik zal eens zoeken of ik nog een goede foto heb van de zijkant van de 1501. Anders kan ik ook wel een foto maken van de Philotrain, maar die vond je niet goed, dus dat helpt dan misschien niet.
Groeten,
Ivo
Gelogd
*
Maarten.T
Offline
Berichten: 887
Re: BNLS-Werkspoor - Kleinspoor NS 1500 verbeteren
«
Reactie #26 Gepost op:
13 juli 2010, 15:52:42 »
Heb nog een plaatje uit mijn verzameling gevonden van de zijkant van de cabine.
Gelogd
Ivo tB
Offline
Berichten: 5066
Re: BNLS-Werkspoor - Kleinspoor NS 1500 verbeteren
«
Reactie #27 Gepost op:
14 juli 2010, 22:56:46 »
Mooi plaatje 2278.
Voor de verhoudingen ontbreekt nu nog de deur.
In een ander draadje vond ik nog deze plaatjes van de Philotrain waaraan je toch een en ander kunt zien:
mvg,
Ivo
Gelogd
*
janw
Offline
Berichten: 1989
Bruggen-IG:
Re: BNLS-Werkspoor - Kleinspoor NS 1500 verbeteren
«
Reactie #28 Gepost op:
15 juli 2010, 01:41:51 »
Als ik dit en dit vergelijk, krijg ik haast de indruk dat de cabine bij Philotrain te lang is ... ?
Gelogd
stig
Offline
Berichten: 10082
Re: BNLS-Werkspoor - Kleinspoor NS 1500 verbeteren
«
Reactie #29 Gepost op:
15 juli 2010, 10:44:41 »
Nee, dat denk ik niet. Als je de lengte van de zandbak en dat schuine stukje ernaast bekijkt, die lijken me goed geproportioneerd, dan is de cabine ook goed op lengte. Valt wel op dat de remcilinder te klein is. Of niet goed op hoogte gemonteerd. Maar goed, kniesoor die er op let... De ramen zien er wel goed uit.
Gelogd
Als je de lat op de grond legt, is veel een verademing... (Grunberg VK 20-05-2011)
