Auteur Topic: Jolly - (Baanplan H0)  (gelezen 84966 keer)

Jos van den Heuvel

  • Fan
  • Offline Offline
  • Berichten: 364
  • Jolly
Re:Jolly - (Baanplan H0)
« Reactie #30 Gepost op: 25 January 2010, 16:12:59 »

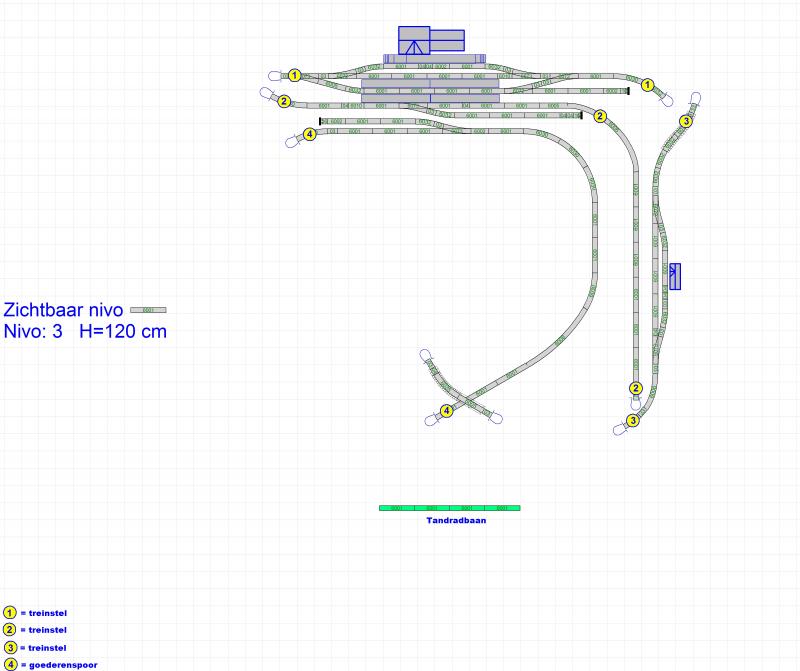

Zo beter........toch?



Gr. Jos
Waarom is het 's-nachts kouder dan buiten?

Marc tramt

  • Offline Offline
  • Berichten: 10762
Re:Jolly - (Baanplan H0)
« Reactie #31 Gepost op: 25 January 2010, 16:16:27 »

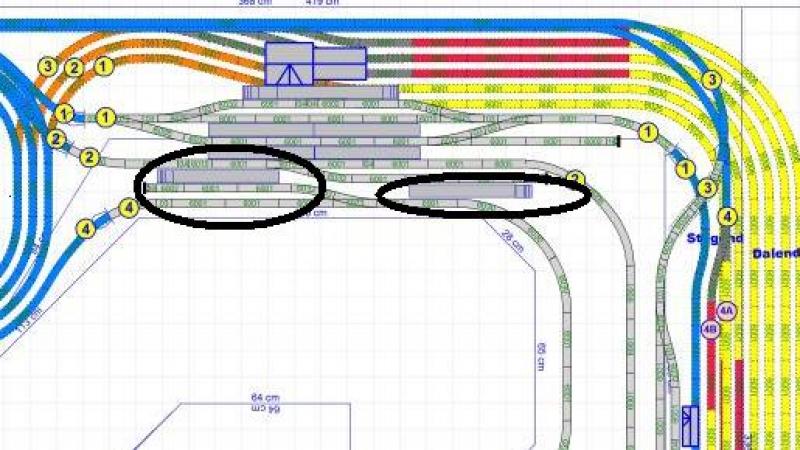

Deze bedoelde ik....:

No dress rehearsel, this is our life.

Jos van den Heuvel

  • Fan
  • Offline Offline
  • Berichten: 364
  • Jolly
Re:Jolly - (Baanplan H0)
« Reactie #32 Gepost op: 25 January 2010, 16:18:07 »
Klopt Mark, heb deze al gecorrigeerd!
Waarom is het 's-nachts kouder dan buiten?

Marc tramt

  • Offline Offline
  • Berichten: 10762
Re:Jolly - (Baanplan H0)
« Reactie #33 Gepost op: 25 January 2010, 16:24:25 »
Ik blijf het een onlogisch station vinden, met 3 lijnen die geen verband met elkaar hebben, maar goed. Da's mijn mening...
Een goede baan, is een baan waar je zelf tevreden mee bent.
No dress rehearsel, this is our life.

Jos van den Heuvel

  • Fan
  • Offline Offline
  • Berichten: 364
  • Jolly
Re:Jolly - (Baanplan H0)
« Reactie #34 Gepost op: 25 January 2010, 23:36:30 »

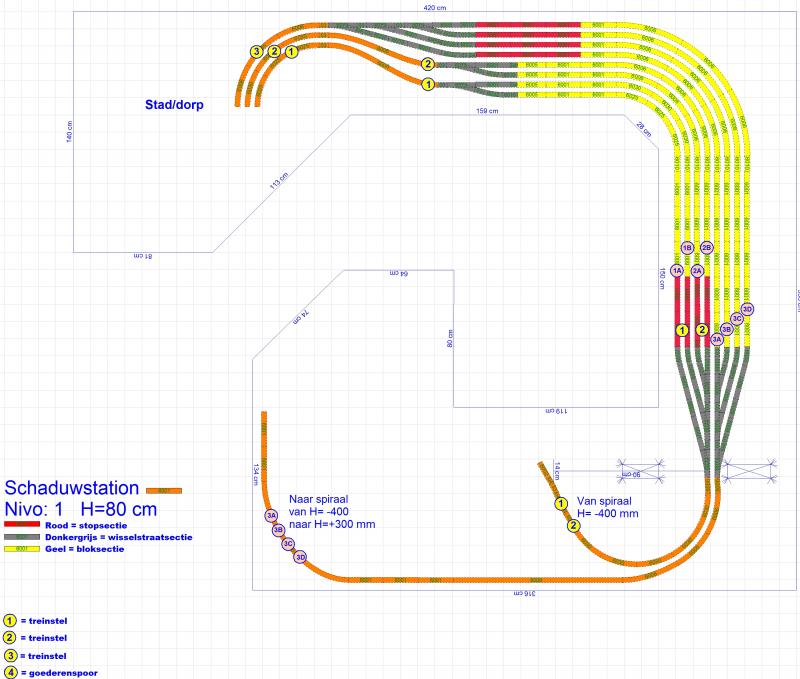

Het schaduwstation is weer veranderd.
Baan 1 en 2 heb ik extra sporen aangelegd, 1A-1B en 2A-2B , mijn vraag is of dit technisch gezien kan, wil namelijk meer variatie in de treinen op dat spoor!




Schaduwstation


Gr. Jos
Waarom is het 's-nachts kouder dan buiten?

Remunj

  • Offline Offline
  • Berichten: 8109
Re:Jolly - (Baanplan H0)
« Reactie #35 Gepost op: 26 January 2010, 08:54:03 »
.... mijn vraag is of dit technisch gezien kan,.....
Waarom zou dit technische gezien niet kunnen?
Maar ik heb wel mijn twijfels bij het binnenste spoor, dat ligt wel heeeeeel dicht op de rand  8) en in de bocht heb je een luchtspoor gemaakt  :D.

Verder vraag ik me af hoe het schaduwstation komt te liggen. Neem bv. het onderste aanvoerspoor. Daar staat bij stijgend tot de wisselstraat en vervolgens dalens voor de opstelsporen. Idem dito voor de bovenzijde, stijgende opstelsporen en een dalende wisselstraat. De logica hierachter ontgaat me.
Kun je dan niet beter alles horizontaal leggen. Heb je ook geen last van wegrollende treinen in je schaduwstation.

Gr.
Eric
Gr.
Eric

Jos van den Heuvel

  • Fan
  • Offline Offline
  • Berichten: 364
  • Jolly
Re:Jolly - (Baanplan H0)
« Reactie #36 Gepost op: 26 January 2010, 10:50:58 »
Waarom zou dit technische gezien niet kunnen?
Maar ik heb wel mijn twijfels bij het binnenste spoor, dat ligt wel heeeeeel dicht op de rand  8) en in de bocht heb je een luchtspoor gemaakt  :D.

Verder vraag ik me af hoe het schaduwstation komt te liggen. Neem bv. het onderste aanvoerspoor. Daar staat bij stijgend tot de wisselstraat en vervolgens dalens voor de opstelsporen. Idem dito voor de bovenzijde, stijgende opstelsporen en een dalende wisselstraat. De logica hierachter ontgaat me.
Kun je dan niet beter alles horizontaal leggen. Heb je ook geen last van wegrollende treinen in je schaduwstation.

Gr.
Eric

Hoi Remunj,

Dat "dalend" en "stijgend" staat er alleen maar om bij het ontwerp in de gaten te houden waar deze vandaan komen.
Het hele schaduwstation ligt gewoon vlak, vanaf nivo +0 ligt het -400 mm eronder, dus het zichtgedeelte ligt op H=120 cm en het schaduwstation op H=80 cm.

Inderdaad ligt dat spoor dicht bij de rand, maar volgens "Wintrack" moet dit kunnen!
Wat betreft dat zogenaamde "luchtspoor", dat sluit aan op een daal-spiraal, zie ander ontwerp "onzichtbaar gedeelte" elders in deze topic.
Hoop dat het een en ander duidelijk is. :-\


Gr. Jos
Waarom is het 's-nachts kouder dan buiten?

Remunj

  • Offline Offline
  • Berichten: 8109
Re:Jolly - (Baanplan H0)
« Reactie #37 Gepost op: 26 January 2010, 11:02:02 »
Inderdaad ligt dat spoor dicht bij de rand, maar volgens "Wintrack" moet dit kunnen!
Denk niet dat Wintrack ziet hoe hard je treinen naar beneden kletteren als er iets fout gaat.  8)
Zou of de tafel daar iets breder maken of een spoor minder leggen. En sowieso een valbeveiliging aanbrengen. Hoeft niet veel te kosten en scheelt je een hoop ellende.

Wat betreft dat zogenaamde "luchtspoor", dat sluit aan op een daal-spiraal, zie ander ontwerp "onzichtbaar gedeelte" elders in deze topic.
Met dat luchspoor bedoel ik de oversteek van de bovenste tafel naar de rechter tafel bij het binnenste schaduwspoor (die te dicht op de rand ligt). Even een driehoekje hout daar maken bij het plaatsen. maar dat zie je vanzelf wel tijdens het leggen.  ;D

Gr.
Eric
Gr.
Eric

Jos van den Heuvel

  • Fan
  • Offline Offline
  • Berichten: 364
  • Jolly
Re:Jolly - (Baanplan H0)
« Reactie #38 Gepost op: 26 January 2010, 13:20:08 »
Zo dus......... (y)

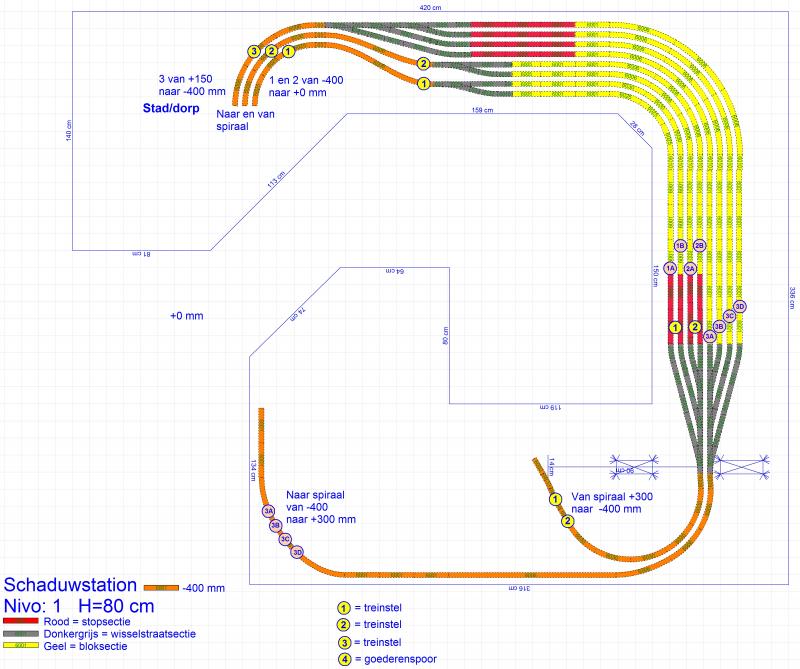

Schaduwstation


Gr. Jos
Waarom is het 's-nachts kouder dan buiten?

Remunj

  • Offline Offline
  • Berichten: 8109
Re:Jolly - (Baanplan H0)
« Reactie #39 Gepost op: 26 January 2010, 15:18:23 »
Yep.  ;D
Stukken veiliger.

Gr.
Eric
Gr.
Eric

Jos van den Heuvel

  • Fan
  • Offline Offline
  • Berichten: 364
  • Jolly
Re:Jolly - (Baanplan H0)
« Reactie #40 Gepost op: 26 January 2010, 16:54:17 »
Hallo allemaal,

Nogmaals hier het overzicht van mijn ontwerp, graag jullie commentaar hierop.  >:(
Mocht dit ontwerp door jullie goedgekeurd worden wil ik het als officieel ontwerp bestempelen, daar ik weer verder wil met het "raamwerk" gedeelte voor de onderbouw.

Gr. Jos

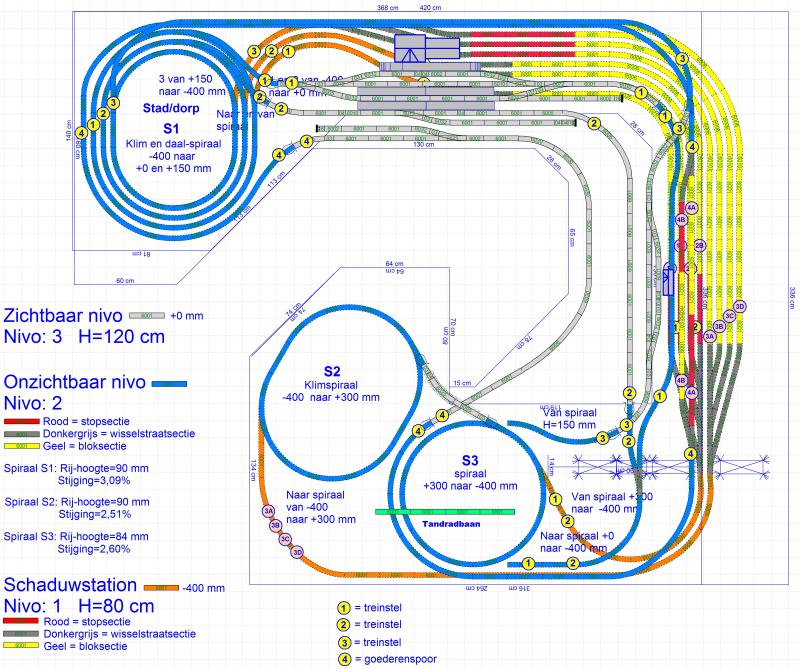

Algemeen ontwerp

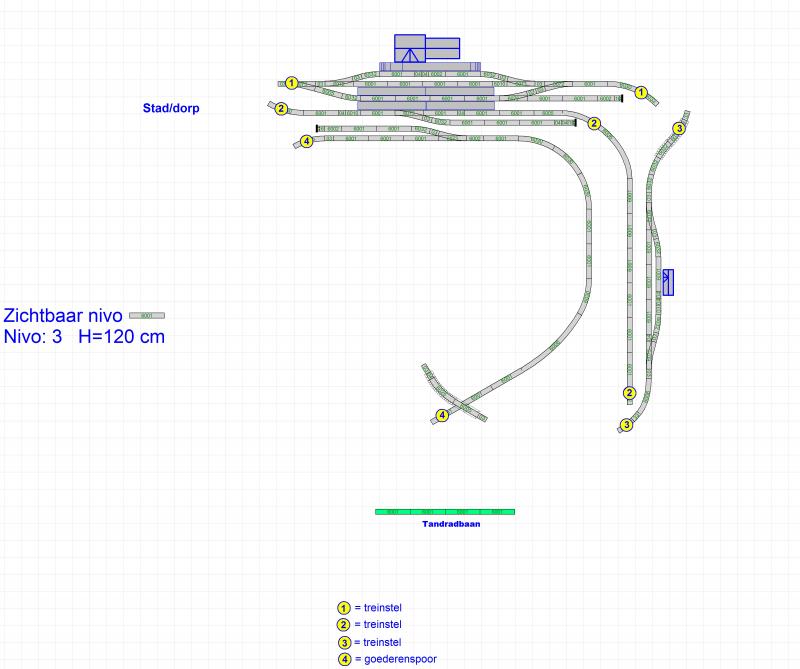

Zichtbaar gedeelte

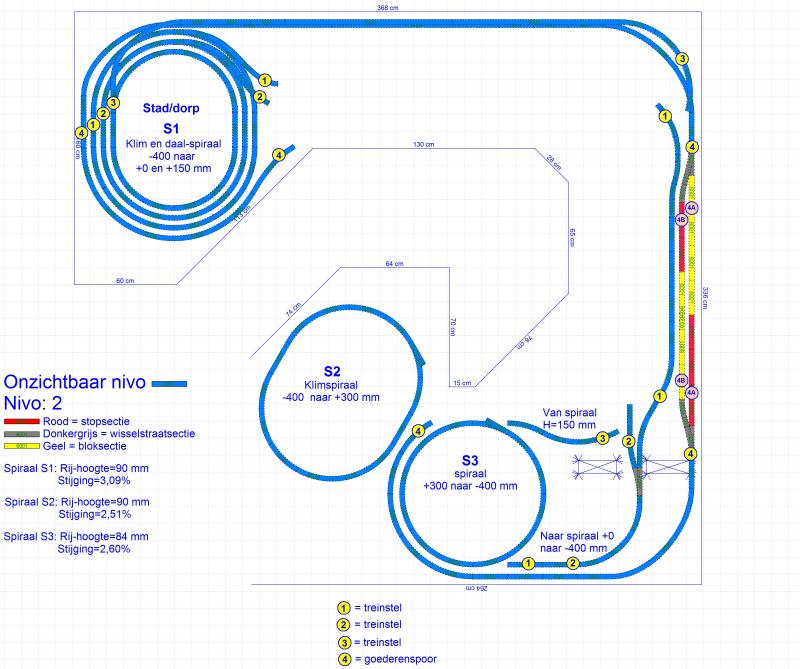

Onzichtbaar gedeelte




Schaduwstation


Graag jullie fiat............. :P



Waarom is het 's-nachts kouder dan buiten?

Jos van den Heuvel

  • Fan
  • Offline Offline
  • Berichten: 364
  • Jolly
Re:Jolly - (Baanplan H0)
« Reactie #41 Gepost op: 26 January 2010, 21:04:14 »
Niemand dus?  :-[
Waarom is het 's-nachts kouder dan buiten?

JaJo

  • Offline Offline
  • Berichten: 11147
  • Spoor-0 & Spoor-1
    • Modeltreinbaan.nl
Re:Jolly - (Baanplan H0)
« Reactie #42 Gepost op: 26 January 2010, 21:07:45 »
Eenmaal andermaal...Aan de slag dus Jos! ;D

Groet Jaap
Groet Jaap
Duits/NL, Spoor-0 en Spoor-1.Tijdperk II en III.
http://www.modeltreinbaan.nl

m de deugd

  • Gast
Re:Jolly - (Baanplan H0)
« Reactie #43 Gepost op: 26 January 2010, 21:47:27 »
Helemaal goed gekeurd.

Ik lees dit lekker mee,dit wordt een hele mooie baan.
Sucses met de bouw ervan ;)

       Groten van  Martin

Jos van den Heuvel

  • Fan
  • Offline Offline
  • Berichten: 364
  • Jolly
Re:Jolly - (Baanplan H0)
« Reactie #44 Gepost op: 26 January 2010, 22:25:18 »
Thanks..............voor jullie interesse, weet je, ik ben nog té onwetend/niet zeker over zoiets............nog geen ervaring dus!
Vandaar jullie hulp nog, maar dat moet met de tijd minder worden en zal het dan mogelijk proberen zoveel mogelijk zelf op te lossen.
Sleur en surf het hele net door om maar meer aan de weet te komen, sla systimatisch alles op en maak kopieen van waar ik op dat moment mee bezig ben.................dus, ik doe mijn best. :P

Gr. Jos
Waarom is het 's-nachts kouder dan buiten?
