Gescheiden stroomdetectie tbv bezetmelding voor Roco 10787

[Wim Ros]

Ferry, heb je nu nog steeds niet de printbaan onderbroken en het draadje eraan gesoldeerd? Valt me van je tegen.

Mvg
Wim.

[Wim Ros]

jazeker correct, maar ik zie daar toch wat condensatortjes die mijn schakeling niet heeft en weer die 4k7 weerstand terugkomen. Leg mij niet uit waarom dat erin zit, maar als je zegt zonder kan ook dan is dat ook goed.

Ferry

Ferry kan ook zonder.
Als het werkt zal ik je uitleggen wat die weerstand doet.
Wanneer neem je nu gewoon iets van ons aan??
Waarom zoveel argwaan en wantrouwen?

Mvg
Wim.

[burtonbouwer]

Ferry, heb je nu nog steeds niet de printbaan onderbroken en het draadje eraan gesoldeerd? Valt me van je tegen.

Mvg
Wim.

Hahahaha! Dank voor de stimulans; ben er voldoende enthousiast voor om het direct te doen maar moet zo op visite elders en komende week druk met afspraken. Wordt dus pas tweede helft van de week dat ik eraan toe ben, maar reken maar dat het me bezig houdt!!

Groet, Ferry

[Wim Ros]

Zal me nog eens voor je inzetten. Je stelt me ongelooflijk teleur. In de tijd dat je het berichtje schrijft en leest, had je de aanpassing kunnen maken.

Mvg
Wim.

[p.heinst]

Ferry,

De slijptol en de brander erop en klaar is het. (beetje minder grof geschut mag ook)

Gr Piet

[Wim Ros]

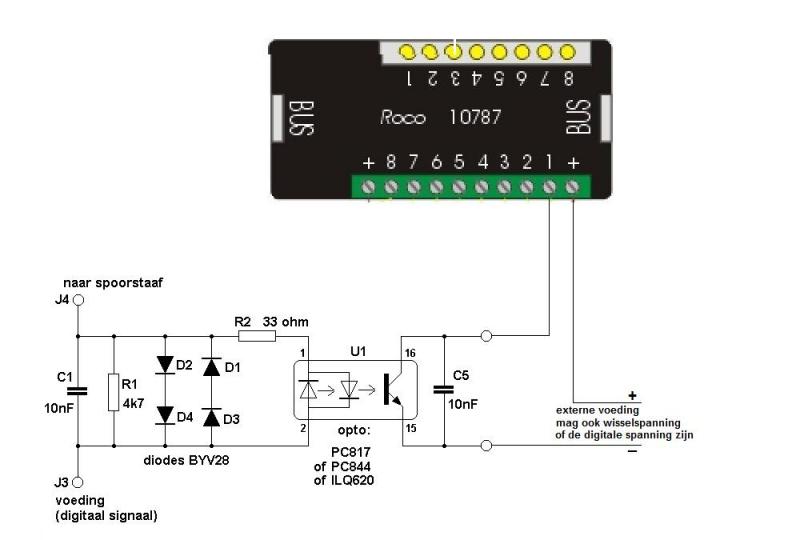

Dus in principe (wat kleine wijzigingen of aanvullingen van onderdelen) het schema dat al op 23 juli werd gegeven..

https://images.beneluxspoor.net/bnls/detector_aan_10787.jpg


Gr Piet

En 26 juni deze https://forum.beneluxspoor.net/index.php/topic,21143.75.html

Mvg
Wim.

[p.heinst]

Wim is deze dat goed

En 26 juni deze https://forum.beneluxspoor.net/index.php/topic,21143.75.html
Denk dat het 26 juli moet zijn
Ik kan niet verder als 20 juli terug of ik mis een stukje

Gr Piet

[Wim Ros]

Wim is deze dat goed

En 26 juni deze https://forum.beneluxspoor.net/index.php/topic,21143.75.html
Denk dat het 26 juli moet zijn
Ik kan niet verder als 20 juli terug of ik mis een stukje

Gr Piet

Yep typo juLi moet het zijn.
Verspilde energie dus.

Mvg
Wim.

[burtonbouwer]

Dag Wim,

Schakeling is gisteren binnengekomen. Ik ga het vanavond uitproberen, je hoort ervan. Die verspilde energie valt wel mee hoor, dat ligt toch wat genuanceerder!

Groet,
Ferry

[burtonbouwer]

Dag Wim en Piet,

Vlag in top, het werkt!! Wim zijn schakeling ging direct goed en nadat ik de Kreischer schakelingen had aangepast volgens het advies hier doen deze het nu eindelijk ook. De aanpassing ziet er in de praktijk als volgt uit:




Chapeau voor de hulp!

Nu nog een boos e-mailtje naar Kreischer datatechnik; wat zij leveren lijkt nergens op!!

Gr, Ferry

[p.heinst]

Hallo Ferry.

Ok, probleem opgelost, je kunt weer verder met de baan.

Wat mij wel opvalt is dat de firma in een berichtje naar jouw schrijf dat zij het Roco product niet goed kennen.

wir kennen das von Ihnen benannte Roco-
Produkt nicht näher, gehen aber davon aus,
daß die 8 Anschlüsse zu den Gleisabschnitten
nicht potentialfrei ausgeführt


Succes verder,

Gr Piet

[Wim Ros]

Ferry,

Kijk na veel verspilde tijd, het meeste door je zelf, werkt het gewoon, als je maar de juiste spullen gebruikt.
Je hebt nu in ieder geval een voorbeeld, hoe je hem eenvoudig zelf kunt maken.

En dan nu je antwoord op je vraag over de weerstand van 4k7 over de diodes. Die is ervoor om de gevoeligheid van de stroomdetectie iets in te perken. Er moet dan een iets hoger stroompje worden verbruikt wil de detector aanspreken.
In de meeste gevallen werkt het perfect zonder die weerstand.

Mvg
Wim.

[burtonbouwer]

Ferry,

Kijk na veel verspilde tijd, het meeste door je zelf, werkt het gewoon, als je maar de juiste spullen gebruikt.
Je hebt nu in ieder geval een voorbeeld, hoe je hem eenvoudig zelf kunt maken.

En dan nu je antwoord op je vraag over de weerstand van 4k7 over de diodes. Die is ervoor om de gevoeligheid van de stroomdetectie iets in te perken. Er moet dan een iets hoger stroompje worden verbruikt wil de detector aanspreken.
In de meeste gevallen werkt het perfect zonder die weerstand.

Mvg
Wim.

Dag Wim,

Het klopt dat ik er zelf veel tijd aan kwijt geraakt ben en het is natuurlijk een aanfluiting dat als je een schakeling koopt dat er een forse fout inzit. Hier zal ik de firma Kreischer op aanspreken. Aan de andere kant praten we hier over een hobby en geen aangenomen werk, dus een stukje relativeren kan geen kwaad.

Dank nogmaals voor het toegestuurde voorbeeld. Jouw uitleg betreffende de weerstand is mij ook helder nu en is inderdaad op mijn baan niet nodig, het werkt uitstekend.

Groet,
Ferry

[burtonbouwer]

Hallo Ferry.

Ok, probleem opgelost, je kunt weer verder met de baan.

Wat mij wel opvalt is dat de firma in een berichtje naar jouw schrijf dat zij het Roco product niet goed kennen.

wir kennen das von Ihnen benannte Roco-
Produkt nicht näher, gehen aber davon aus,
daß die 8 Anschlüsse zu den Gleisabschnitten
nicht potentialfrei ausgeführt


Succes verder,

Gr Piet

Dag Piet,

Ja heel fijn, nu kan ik weer lekker verder bouwen. De firma waar je hierboven naar verwijst is Muet en heeft de keerlusmodule gebouwd, niet de bezetmelder. Deze melder is door de firma Kreischer gebouwd en het emailtje dat ik aan hun gestuurd heb vorige week gelijktijdig met het mailtje aan Muet is nog steeds onbeantwoord gelaten. We gaan nu begrijpen waarom!

Zoals gezegd, Kreischer datentechnick krijgt nog een fijn mailtje van mij!

Ook jij weer bedankt voor je steun.

Groet,
Ferry

[p.heinst]

Ferry,

Ok, Dan heb ik deze even door elkaar gehaald,sorry

Gr Piet
