Aansluiten van S88XpressNetLI en niet gedetecteerde secties

[santerdam]

Bart, gebruik even de zoekfunctie. Dan weet je waarom FTP niet gebruikt moet worden.

Sander

[Bart Mestrom]

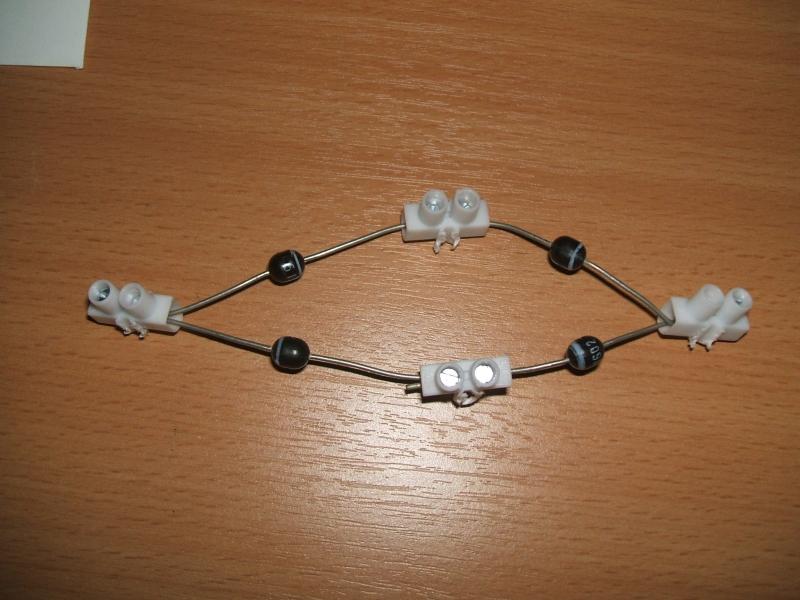

Ik heb het geheugenkaartje van de camera weer terug.



Dat zijn die diodes. Zijn deze goed?

[marcel]

Hey,

FTP kabel is netwerk kabel die een metalen scherm heeft, die als het goed aangesloten is, bescherming bied aan storings invloeden van buiten af.
UTP is gewone netwerk kabel die dat niet heeft.

De laatste kun je evt. zelf makkelijk maken met wat UTP kabel en rj 45 stekkers, ben je niet afhankelijk van de lengtes en de aangegoten stekkers.

Mvg, Marcel

[-Henk-]

De laatste kun je evt. zelf makkelijk maken met wat UTP kabel en rj 45 stekkers, ben je niet afhankelijk van de lengtes en de aangegoten stekkers.
Mvg, Marcel

Zelf UTP snoeren maken is inderdaad geen probleem
Maar zorg dan wel voor de goede ader volgorde kijk op de volgede link voor info
http://www.prinsenbeeksweer.nl/techniek/netwerkkabels.htm

Mvg
Henk

[Bart Mestrom]

Maar weet iemand of de diodes goed zijn? Dan kan ik namelijk verder

[Peter van der Leek]

Je hebt ze zo te zien goed bevestigd. Nu alleen de weerstand er nog overheen (zie plaatje in post van Remco op pagina 4).

[JaJo]

Maar weet iemand of de diodes goed zijn? Dan kan ik namelijk verder

Ga maar verder hoor Bart die diodes zijn goed!

Groet Jaap

[Karst Drenth]

Yep,

En die weerstand is, met de bezetmelder die je van Remco hebt overgenomen, niet nodig.

Grtzz,

Karst

[Bart Mestrom]

Waar is die weerstand dan eigenlijk voor nodig? Jullie zeggen dat hij mag wegblijven, maar waar dient die dan voor als je hem wel bevestigd?

[Peter van der Leek]

Ik moet je eerlijk zeggen: daar ben ik ook erg benieuwd naar! Ik heb de weerstand nergens gemonteerd en heb nooit problemen met de detectie.

[santerdam]

Zo'n jaar geleden heb ik ook eens gevraagd naar het nut van de weerstand. Huib Maaskant toonde het schema zonder weerstand. Wim Ros gaf toen als verklaring, dat hij de tekening met weerstand had overgenomen van een andere site en hij kon het nut van de weerstand niet aangeven.

Sander

[Karst Drenth]

Ik moet je eerlijk zeggen: daar ben ik ook erg benieuwd naar! Ik heb de weerstand nergens gemonteerd en heb nooit problemen met de detectie.

Hier, bij de digitale demo pendelbaan,  heb ik het nut van een 4k7 weerstand in het detectie circuit uitgelegd.

De diverse schema's van de diode brug, tonen deze weerstand ook. Ik denk dat het en overblijfsel daar van is, of... een poging om beide circuits: ge- en ongedetecteerd, volledig gelijk te maken.

Dus ik kan me alleen maar voorstellen, dat het enig nut zou kunnen hebben als je ook deze weerstanden op de ingang van je bezetmelders hebt.

Grtzz,

Karst

[Peter van der Leek]

Ik heb geen last van spookmeldingen, maar ga 'm toch maar even erbij plaatsen
Dank voor de uitleg.

[RJ]

Die weerstand zit er om te voorkomen dat de bezetmelder al bij een kleine stroom een melding geeft, bijvoorbeeld als je je vingers op de rails legt.

[Bart Mestrom]

Ik snap het van die weerstand.

Nu moet ik die diodes gaan aansluiten, maar hoe?
Kan iemand me dat uitleggen met een aansluitschema?
