Zelfbouw draaischijf

[Albert de Heer]

Niet volgens een bepaalde draaischijf. Gewoon zo uit het min of meer blote hoofd.  Maar op een grote schijf moeten wel wat details zitten anders is het zo'n kaal ding. Dus mijn idee van details is puur persoonlijke smaak. En mijn schijf is al aan de grote kant (bruglengte 33cm = 28,7mtr) dus dan moet er wel een huisje,trappetje etc op komen anders is het geen gezicht, m.i. Persoonlijk vind ik dit 1 van de moeilijkere kanten van de hobby, de fijne detaillering van alles. De techniek komt allemaal vanzelf een keer goed, maar de detaillering bij mij meestal niet.

Albert

[Henk Kooiman]

Tja, deze hobby is ook heel breed.
henk

[Marcel-v-R]

Zo te zien heeft Albert de Heer een zelfde soort stappenmoter als ik. Ik weet niet of het nummer het zelfde is de mijne is:
NMB
PM55L-048_HP07
02277-60100 TB2904K
Minebea electronics co., ltd
Deze stappenmoter komt uit een HP DeskJet 500 printer.

Mvg,
Marcel

[Henk Kooiman]

Dag allen,



Voor allen die via mijn site en/of dit forum intersse toonde voor de "draaischijf HK", even het volgende:



Laatste verbetering: Ongeveer 3 graden voor “de stop” zal de brug nu afremmen. Hierdoor geen  “harde lock”  meer.



De Demo/test  draaischijf heeft nu 80 uur onder verschillende omstandigheden gedraaid (nog met de “harde lock”). Hierbij is er 1x (na ongeveer 10 uur) een “overslaan” geweest. Dit was te wijten aan een fabricagefoutje in een sleepring. Verder draaide hij probleemloos.



Op 3 februari 2007 zal de “draaischijf HK” te zien zijn op de demodagen van de hccm te Bilthoven.   Zie http://hccm-gg.hobby.nl/



met vriendelijke groet,

Henk Kooiman

[Albert de Heer]

Mijn motortje is 42mm doorsnee en 22mm dik, merk kan ik niet meer zien, hij zit gemonteerd en ik ga hem er niet meer uithalen.

Ik heb hier nog een 24V exemplaar liggen van Mitsumi, zelfde maten, spoelweerstand echter 35ohm. Stevige stromen dus, zal wel een sterk ding zijn.

Als je constructie goed loopt zal een stappenmotor van 12 volt/150ohm in ieder geval sterk genoeg zijn.

Ompool schakelingetje is inmiddels klaar en werkt goed.

Albert

[Henk Kooiman]

Dag allen,

Het is weer even geleden , dat draadje over eigen gemaakte draaischijven. Ondertussen is er wel doorgewerkt.
Alsnog een vers plaatje van een eigenbouw schijf op het draaischijf HK systeem.
http://www.draaischijfhk.nl/plaatjes/P8kl.jpg
http://www.draaischijfhk.nl/plaatjes/P5kl.jpg

mvg
Henk Kooiman

[Henk Kooiman]

O ja, de seinen werken (draaien) en de verlichting van het bedieningshuisje kan ook vanaf "de vaste wal"worden bediend.
mvg
Henk

[Jan Huchshorn]

Mooi Henk, ziet er goed uit.

Heb je hem nog nagebouwd vanuit het voorbeeld? Op jouw site met foto's kon ik dat niet zo snel vinden.

Die draaiende seinen hoe heb je dat gedaan en hoe stuur je dat aan.

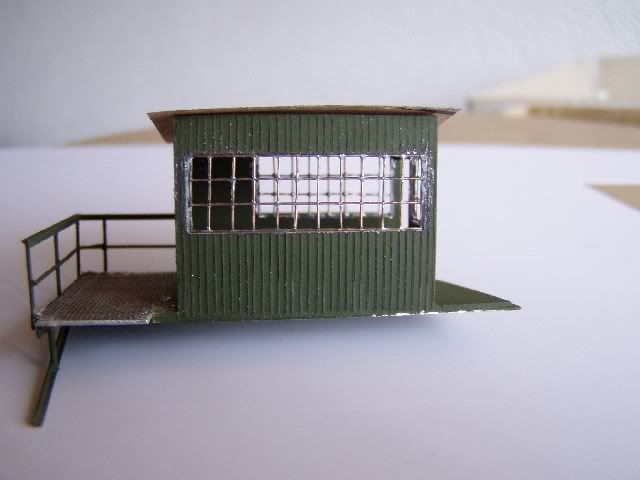

Op mijn eigen draaischijf ben ik alleen nog bezig geweest met de raampjes in de hut. Het raam aan de spoorzijde telt in het orgineel 11x3 ruitjes, die aan de zijkanten 4x3 en aan de achterkant 8x3 ruitjes. Met wat koperdraad uit elektriciteitskabel heb ik de verdeling gemaakt.

http://i134.photobucket.com/albums/q87/Jan-Huchshorn/Draaischijfhut.jpg

Voor de verlichting heb ik een decodertje gemaakt, die hangt al onder de draaischijf, maar de lampjes moeten er nog in gemaakt worden.

Goeten Jan.

[Henk Kooiman]

Hoi Jan,

Het is een "fantasie" schijf. Eigenlijk alleen om te laten zien wat de mogelijkheden van de draaischijf HK zijn. Het is het analoge demo model. En eerlijk gezegd, het moest nogal snel af. Mijn huisje heb ik in Word getekend en afgedrukt op fotopapier. De raampjes uitgesneden en daarachter van dat overheadprojector sheet geplakt. Hierop kan je ook ragfijne onderverdelingen afdrukken. Dit alles in kleuren, in planken, stenen of wat je zoal wilt hebben.
Het is niet zo "echt" als bij jouw maar het geeft mi wel een leuke uitstraling en is redelijk snel gemaakt.

De aansturing is gewoon analoog. Dit kan omdat de draaischijf HK 10 contacten heeft tussen de brug en de vaste wal. Bij digitaliseren kan dit gewoon bestuurd worden zoals bijv. een sein voor een blok, of met bijv. speciale opdrachten in Koploper.
De mechanische aansturing gebeurd met een wisselaandrijving van fl picolo. Met wat hefboompjes en verendraad de overbrenging gemaakt.
Het houdt wel in dat het zo snel gaat dat je het bijna niet ziet gebeuren. Ineens staat hij op veilig, cq onveilig. Graag zou ik er een motortje op aansluiten maar ja: tijd. Het maken van draaischijven (HK) neemt al m'n tijd in beslag.

Wat heb jij trouwens op "de vloer" liggen? Het ziet er interessant uit.

mvg
Henk



[Jan Huchshorn]

Hallo Henk,

Op de "vloer" bij de VSM draaischijf ligt traanplaat en roosters.

Traanplaat heb ik proberen na te maken door middel van schuurkrassen in de ondergrond, dit is niet echt gelukt, maar met de kleur ben ik tevreden.

De roosters heb ik proberen na te maken met een stuk gaas uit een oud brandstoffilter. Dit is eigenlijk te grof, maar door verlijming met gewone witte houtlijm ben ik met effect wel tevreden. Verder heb ik het gaas direct naast het spoor nog wat verouderd met een airbrush.

Tussen de spoorstaven ligt bij de VSM ook traanplaat maar dan zwart van het vet. Dit heb ik gemaakt van een stripje staal wat ik bewerkt heb met schuurpapier en vervolgens op kleur gebracht heb met olie en een brander. Omdat de stroomafname van de slepers op deze strip niet zo best was heb ik met een centerpons putjes in de onderzijde van deze strip geslagen, zodat er aan de bovenzijde puntcontacten ontstonden.

Nog twee plaatjes.

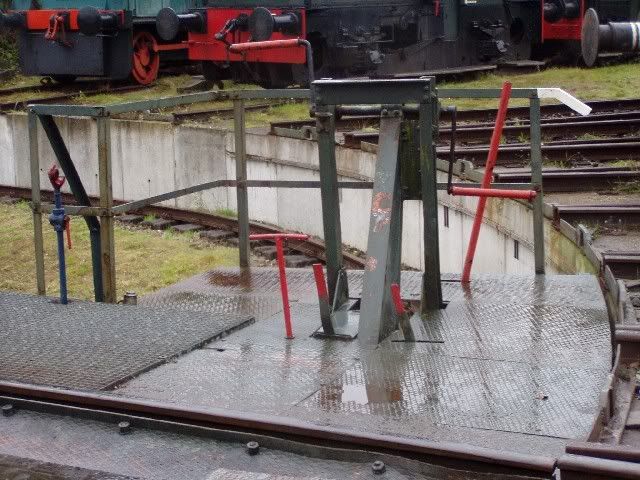

Orgineel.
http://i134.photobucket.com/albums/q87/Jan-Huchshorn/DraaischijfVSMnood.jpg

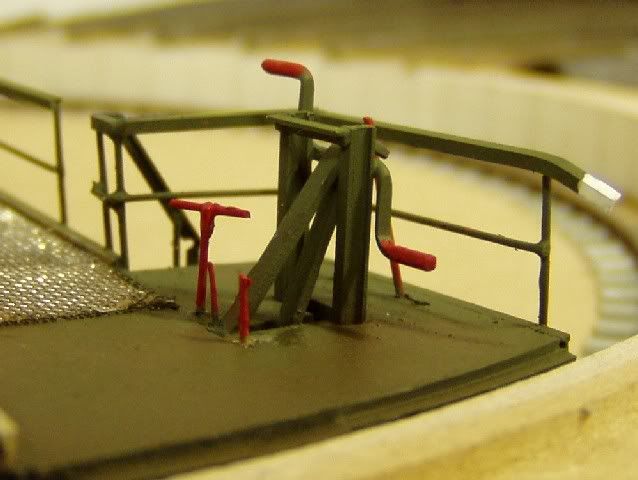

Model.
http://i134.photobucket.com/albums/q87/Jan-Huchshorn/DraaischijfVSMnoodaandrijving.jpg


Groeten Jan.

[Henk Kooiman]

Nou Jan, als je die 2 foto's ziet voel ik me wel klein worden. (1 op 87 wel te verstaan. Je zou toch zo mee willen draaien op die schijf.

Ooit heb ik wel eens een idee gehad wat ik nog niet uitgevoerd heb, maar dat is het volgende. Neem een panty van het omringende vrouwelijke schoon. Er schijnt nog al verschil in die dingen te zijn wat aangegeven wordt in zoveel denier (dacht ik) Span deze zo,  totdat de juiste "maasafmetingen" ontstaan.   Plak dit met een of ander goedje wat niet te erg "vult" (dunne verf?) op een strip en bewonder het effect. Zucht, alleen nog maar een theorie. Niet dat je met een theorie wat heb, maar zonder een theorie lukt het ook niet.

Dat van dat opwarmen en in de olie afkoelen, hete dat niet "blauwen"?
Succes verder.
mvg
Henk

[Robbert]

Update ?

Groetjes,

Robbert

[Jan Huchshorn]

Robbert,

Mooie foto's staan er op jouw site, niks mis mee, maar waar staan de draaischijven?

Groeten Jan.

[DHG500]

Wat ook heel aardig het effect van traanplaat of rasterplaat nabootst zijn de kunststofbanden (omsluitbanden) die gebruikt worden om dozen dicht te binden (bijvoorbeeld pakken kopieerpapier).

Bijvoorbeeld zoiets:

[Henk Kooiman]

Nou Bob, dat is weer zo'n gouden tip. bedankt
mvg
Henk
